Xigmatek 「UTGARD」全黑化玩家級機殼開箱!

soothepain

full loading
已加入
9/17/03
訊息
21,176
互動分數
1,931
點數
113
網站
www.coolaler.com
只要是超頻玩家都知道Xigmatek的散熱器算是相當厲害,不過Xigmatek只有散熱器,還有機殼。在討論區內比較少看到玩家貼Xigmatek的機殼,不久前有位玩家有開過令我印象深刻,開箱開到了海邊去,真是太強了,像我這麼宅的實在不怎適合,更何況要開的這咖「UTGARD」也不算普通的輕,搬出門?...還是算了...

其實Xigmatek的機殼尚未推出之前在展場就有稍微看過一些,感覺質感都還算不錯,功能性也齊全,從入門款到玩家級都有,此次入手的「UTGARD」這款經過小弟數年的經驗來判斷,確定為玩家級的機殼,第一...整體重量相當足夠,第二...外盒有彩色以及有明確的主題風格。


純黑化!更能確定是玩家級需求!


功能及擴充性十足!是玩家級沒錯!


Xigmatek 「UTGARD」規格表。這些稍後都會有介紹。


Xigmatek 「UTGARD」依側版有為三款,第一種就是你看到這個,有一個相當大的X造型網孔,上面有多種孔位可裝數顆風扇,第二種則是X型透明側版(無法裝風扇),第三種就比較陽春一些,可以裝兩顆風扇,購買時要注意一下。


還是這種X大型網孔感覺比較霸氣一點,但可能卡塵後就霸不起來了XD。


前面板為9大5.25吋,其中有一個可以轉接為3.5吋,IO的部份則是在額頭的地方...。


IO的部份,除了必須的電源開關、耳麥孔、USBx4之外,還有2個eSATA,最右側兩個圓形的是風扇旋鈕,是的...就是用來控制兩組系統風扇。(看起來髒髒的是因為膠膜沒撕下來)


擴充面板全數採用網孔設計,利於整體通風。


中間的部分還有一個XIGMATEK的標誌。


機殼頂部前段有一個小凹槽平台,可以放一些小東西,例如手機、隨身碟、攜帶型硬碟,資料傳輸使用方便。


後半部則是大面積的網孔,對應內部的風扇。


另一邊側版有開兩個孔,左下角對應內部硬碟,右上角則是對應處理器的位置,加強散熱。


UTGARD的背部,可以看到有體貼到水冷玩家,有四個水冷孔,在風扇上方有兩個,擴充卡旁邊也有兩個。


水冷孔可依個人使用把移除。


移除後不用怕醜醜的,Xigmatek貼心附上水冷孔塑膠環。




原來在頂部這個地方是有玄機的!


輕押卡榫原來是可以抽出打開的。


上面這層濾網就可以輕鬆清洗了。


但這個凹槽是?難道是放水冷排的地方?可以直接隱藏起來,相當不錯的設計。


側板可以選擇裝上四顆12公分風扇,或是裝一顆大大的20或22公分風扇。


大大的浮凸X型網孔看起來相當有質感...但就怕吃塵。


側板風扇孔位的部份都有加上橡膠防震軟墊,避免風扇所產生的共振噪音。


UTGARD的內部構造,全黑化設計搭配一些亮橘色妝點,感覺相當有質感。


頂部的17公分橘色葉片大風扇,有白色LED燈效果!這部份也可以更換成兩顆12或14公分風扇。


注意到了嗎?這葉片是有鋸齒狀。


背部的部分,在處理器的後側有一顆12公分風扇,一樣是橘色葉片加上白光LED。這部份有預留8公分及9公分風扇的孔位,更換度相當自由!


擴充卡採用免螺絲卡榫設計。


外側的卡榫片往內扳就可以上下滑動。


電源供應器採下置式,在電源的旁邊還可以選擇裝一顆12或14公分風扇。


擴充槽的部份有9大,其中有一個可以轉成3.5吋用,硬碟安裝的部份是直接使用抽取架。


擴充槽固定的方式是採用卡榫設計,往內押之後往外側推即可固定。


機殼的另一側,背板的開孔相當多,電源走背線絕對沒問題。另外,有無注意到擴充槽的免螺絲卡榫是兩側都有,一般常見的是給懶人用密合度比較緊,只有一邊有卡榫,但這咖UTGARD是兩邊都可固定,有試過只固定單邊,不是太緊密,可能會有點搖晃。


5.25吋轉3.5吋的轉接架。


硬碟安裝的部份是採用一個硬碟架,佔用3個5.25吋的擴充槽。




硬碟架可裝四顆3.5吋硬碟。


安裝螺絲的地方都有加上防震墊,避免硬碟共振噪音。


硬碟架上有一個專屬的12公分散熱風扇。


前面版的部份,安裝擴充介面需拆下。還不算太難拆,跟一般機殼差不多,一樣面板底部往外用力扳即可拆下。


因為擴充檔版皆使用網孔設計,所以內部有鋪上一層濾棉隔絕灰塵。


如果覺得金屬檔版會影響到硬碟風扇進風,可以把它拆下來。


還記得IO面板的部份有兩個風扇控制旋鈕,可控制六個風扇轉速,一組各三個。


UTGARD的底部。


前部的兩個腳墊面積比較大。


後側的兩個小了點,應該是為了閃濾網所以才做比較小。


電源供應器所對應的散熱濾網可以不需要拆機殼就可以清洗,相當方便!


最後來看看附件,說明書、三個整線夾、兩個水冷環、蜂鳴器、螺絲包。


比較好奇的應該是這一個整線夾。


來示意一下,就是鎖在底板上,可以整線用,但是覺得質地好像太柔軟了些,容易變形。


晚點上機...


hbc100

進階會員
已加入
1/21/10
訊息
418
互動分數
0
點數
16
質感頗不錯的一咖機殼
不過沒有reset鍵感覺有些遺憾

請問
背版的檔板是一次性的還是可重複拆裝的?
5.25吋的架子和背板之間的距離有多寬?


威力獅

高級會員
已加入
4/25/06
訊息
888
互動分數
0
點數
16
謝謝大大分享
請問這咖 面板看起來會樹膠位很重嗎?....


Justifais555

一般般會員
已加入
6/14/10
訊息
85
互動分數
0
點數
0
整體設計很不錯 但就比較怕卡灰塵@@
那整線夾我很想要的說......


soothepain

full loading
已加入
9/17/03
訊息
21,176
互動分數
1,931
點數
113
網站
www.coolaler.com
質感頗不錯的一咖機殼
不過沒有reset鍵感覺有些遺憾

請問
背版的檔板是一次性的還是可重複拆裝的?
5.25吋的架子和背板之間的距離有多寬?
背板的檔版是可重複拆裝
5.25吋與背板的距離,我待會補個圖應該比較清楚

謝謝大大分享
請問這咖 面板看起來會樹膠位很重嗎?....
不會,塑膠味不重


soothepain

full loading
已加入
9/17/03
訊息
21,176
互動分數
1,931
點數
113
網站
www.coolaler.com

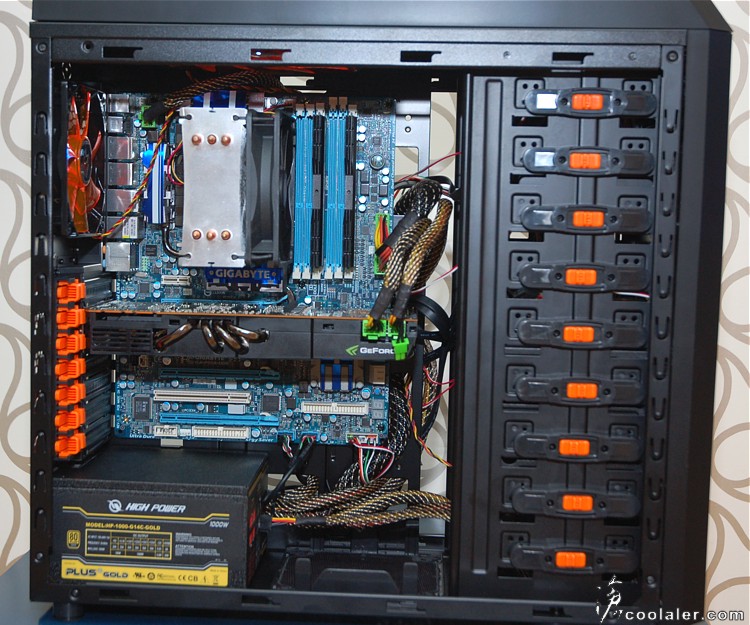

內部空間相當寬敞,裝機並不會卡手。裝機使用P55A-UD6這種標準大的ATX板子,右側還有不少空間,所有的線材都可以走背線,唯一要注意的是頂部的風扇會比較容易卡到線,安裝需留意。另外整線夾好像是用不到...

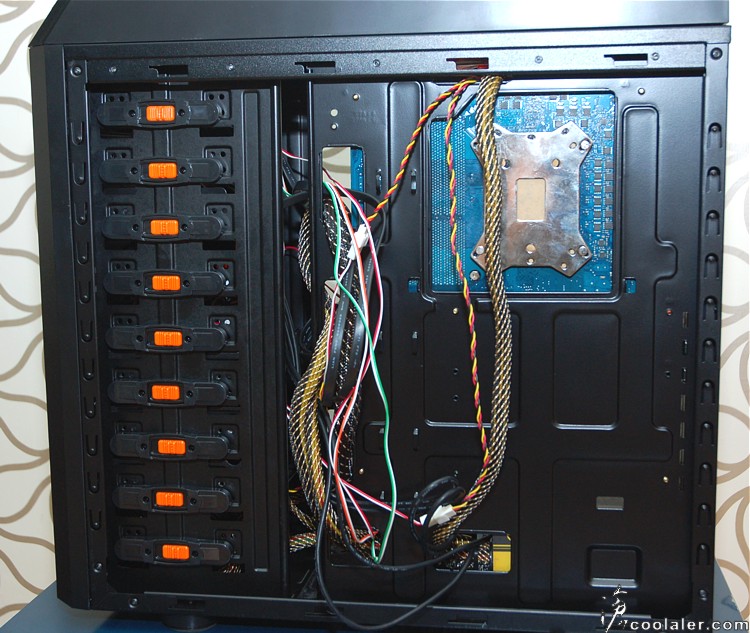

所有的線材拉到背部,背面亂沒關係,反整蓋起來看不到...主要前面美觀就好XD,在背面也不會影響到散熱。

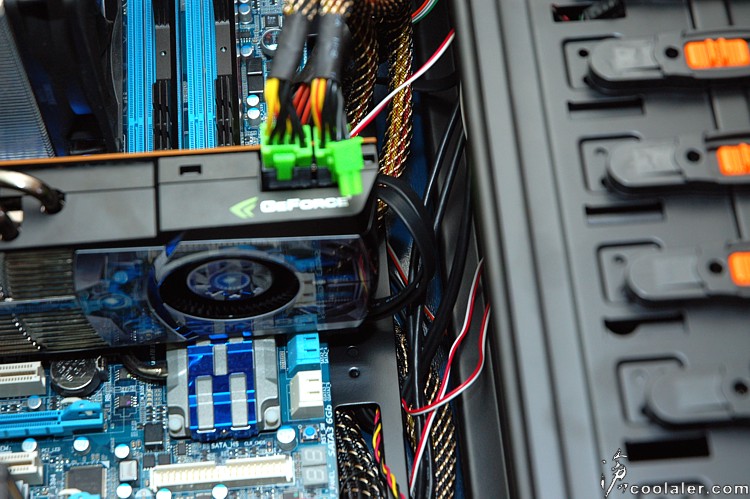

使用GTX480前卡王這種有點長度的顯式卡,右側都還有不少空間。

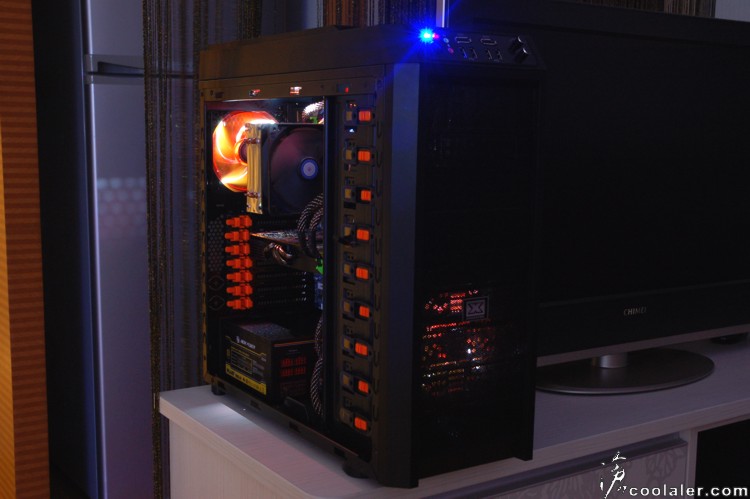

前面、頂部及後側的風扇都有白光。最後來個上機美照,不知道是不是看膩了藍色,覺得白色的LED好美阿~捨不得把側蓋蓋上,透側應該就讚了。

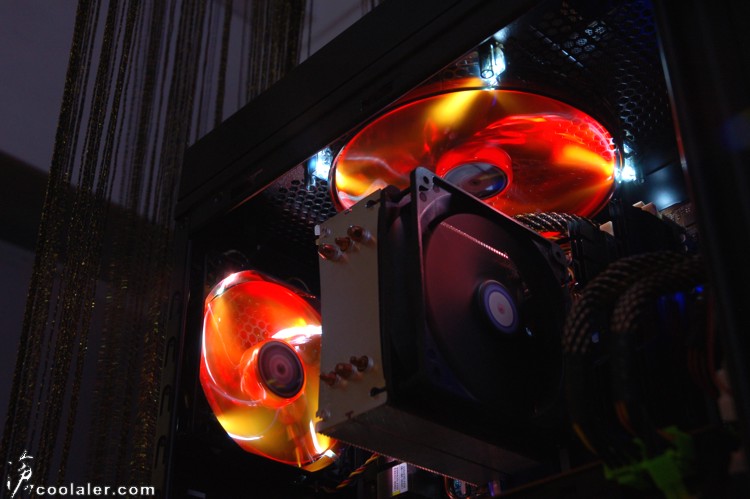

白色燈光配上橘色葉片其實還蠻有質感!


Xigmatek 「UTGARD」整體都還蠻有質感,鋼材的部份也很厚實,擴充性及功能性都相當不錯,比較可惜的地方是沒有USB3的介面,另外在免螺絲設計的部分可能不太適合比較懶的玩家,因為擴充槽的部份需要兩側都扣上比較不會有空隙,而且硬碟是採用硬碟架,在安裝上也比較麻煩一些。散熱的部份,基本上頂部大風扇加上前後兩顆應該足以滿足一般玩家,如果不夠,側板以及底部都還可以在加裝散熱風扇。


gygy

進階會員
已加入
3/30/04
訊息
403
互動分數
0
點數
0
這咖比較像偉訓與590的綜合版 @@

soothepain大,
Xigmatek有款側HDD架x2的機殼,HDD風扇在側面,轉正面是熱插拔HDD把手
也有USB3.0的,很有自己的style,可以請您PO這咖嗎?
這樣X公司才能擺脫抄襲的陰霾 ~"~
感謝啦 XD


soothepain

full loading
已加入
9/17/03
訊息
21,176
互動分數
1,931
點數
113
網站
www.coolaler.com
這咖比較像偉訓與590的綜合版 @@

soothepain大,
Xigmatek有款側HDD架x2的機殼,HDD風扇在側面,轉正面是熱插拔HDD把手
也有USB3.0的,很有自己的style,可以請您PO這咖嗎?
這樣X公司才能擺脫抄襲的陰霾 ~"~
感謝啦 XD

如果有機會的話 沒問題


方小白

高級會員
已加入
7/7/08
訊息
883
互動分數
0
點數
16
感謝分享,沒有 reset 按鍵嗎,扣分。


sert

進階會員
已加入
3/10/05
訊息
214
互動分數
0
點數
16
在網路搜尋沒有台灣的販賣資料
可以提供一下嗎
想入手這咖
她前面有一個3.5吋的小孔剛好可以插
華擎現在附的前置USB3.0
