側抽硬碟設計ThermalTake ARMOR A60機殼開箱

soothepain

full loading
已加入
9/17/03
訊息
18,051
互動分數
1,800
點數
113
網站
www.coolaler.com
Tt所出的這款ARMOR A60 雖然只有三大,但實際上並不是太小咖,跟一般中型機殼是差不多大小,因為只有三個5.25吋擴充槽的關係,看起來感覺上是比較小的,不過大部分的玩家應該用不到三個以上的5.25吋擴充槽,所以犧牲一個5.25吋來換取內部較多的3.5吋硬碟空間,對大部分玩家來說是比較實用的,畢竟”養牧場”的人可是越來越多了XD。

ThermalTake ARMOR A60有一個比較特別的功能,其實也不能算是”特別”,因為硬碟快速抽取的這個功能有不少機殼都有,特別的地方在於它的位置,我們一般看到最常見的就是在前面板的位置,而自家的V9 BlacX則是在頭頂上,而這款A60搭載的硬碟抽取功能是直接在側蓋上,挺有創意!


ARMOR A60的外型是以武士盔甲為主題。


ARMOR A60的功能性,後面一一詳細介紹。

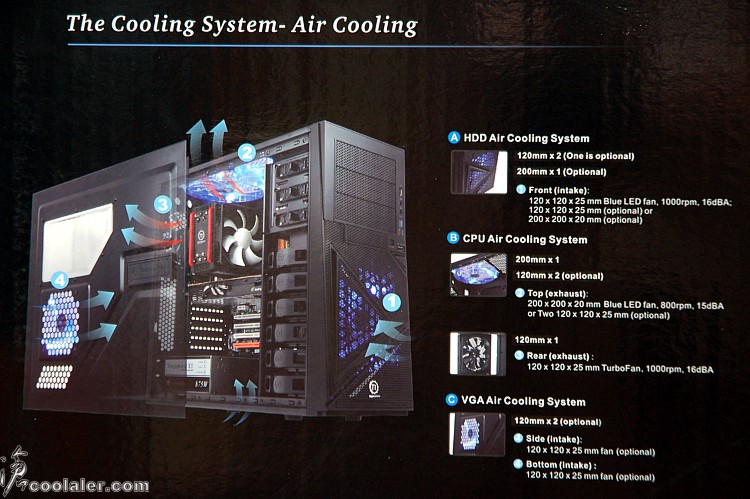

ARMOR A60的散熱系統圖,這是已經裝載所有風扇的效果,這款機殼底部及側板的風扇是要自己加裝的。

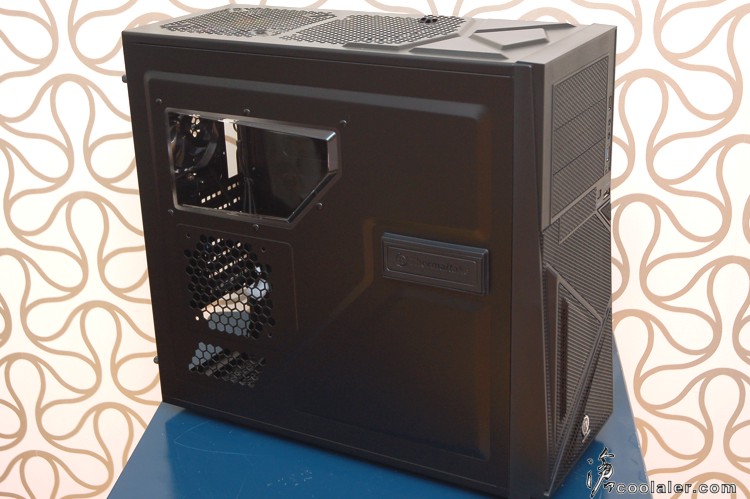

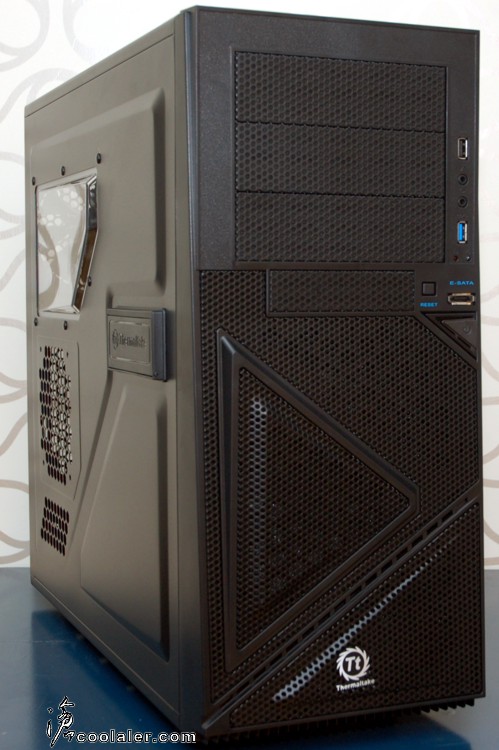

ARMOR A60外觀整體為霧面黑色烤漆,有不少立體浮凸的造型,符合主題盔甲的凹凸風格。

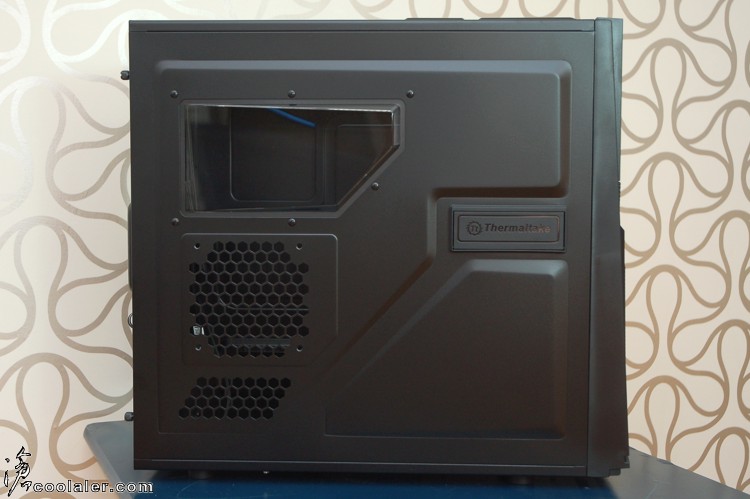

側板凸起的部份讓機殼看起來有些許霸氣。

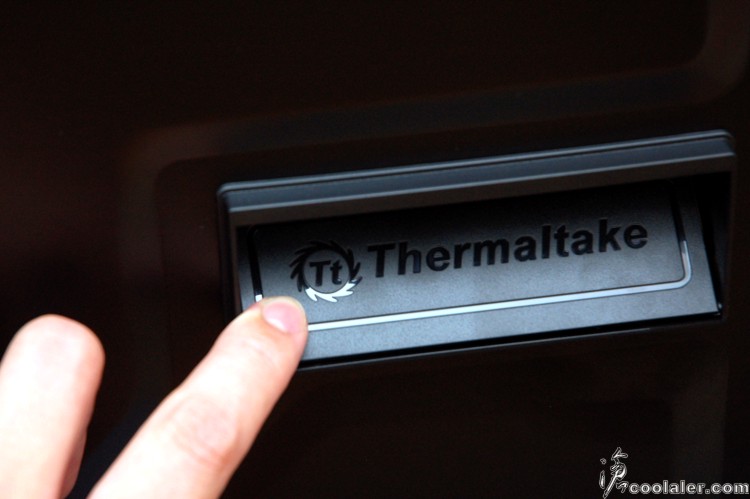

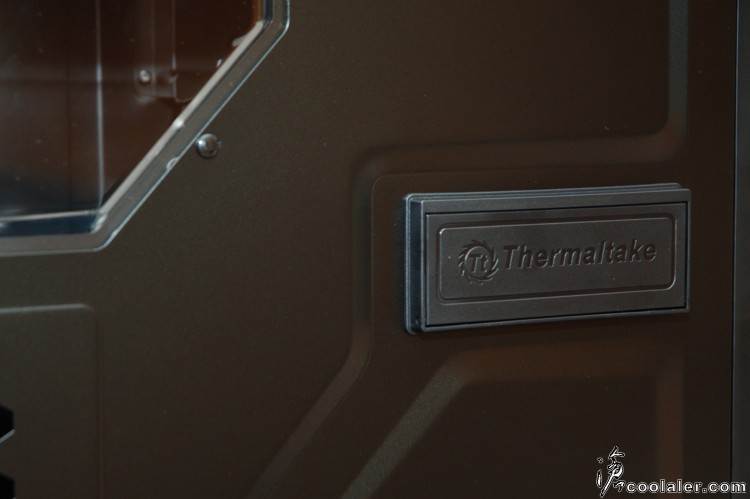

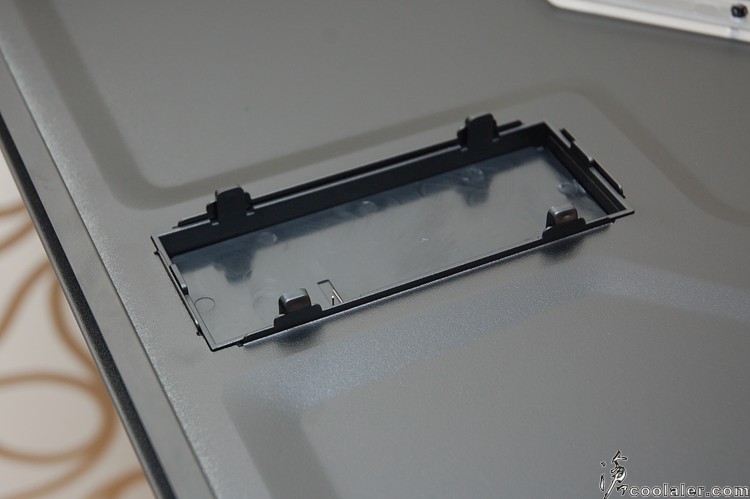

這個小門可不是給郵差放信件的地方,也不是拿來寄mail的...說到自己都覺得冷...咻~


這是抽取硬碟的位置,這個門片是有彈性的,待會在介紹。

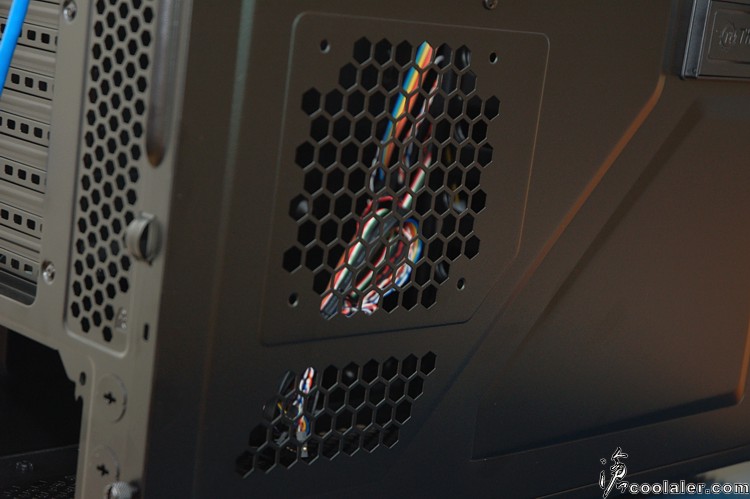

側板的通風孔位有點大,採用蜂槽式造型。

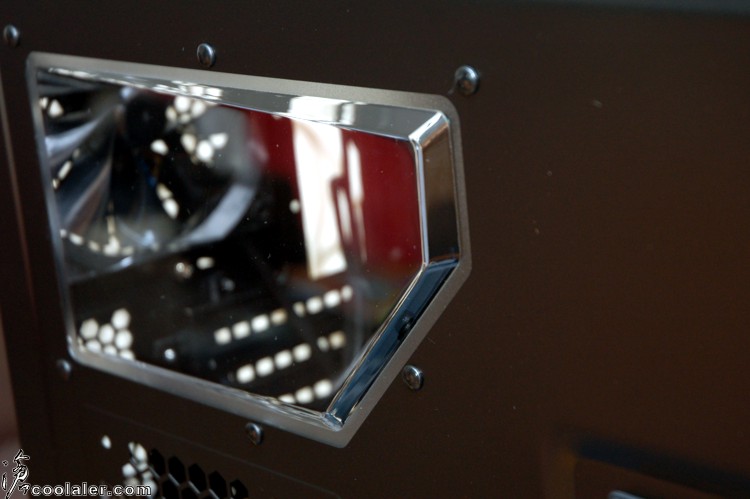

在靠近CPU的附近則是採用透明浮凸的壓克力。可以直接看到機殼內風扇、燈號運轉是否正常。


ARMOR A60的正面大部分採網孔設計,在面板下方有個頗大的立體三角形,看起來挺有設計感。

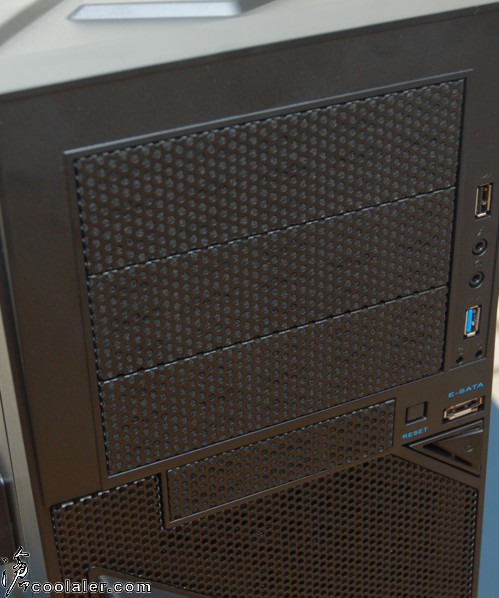

ARMOR A60有3大及1小的外部擴充槽,未拆下的檔板可以看出有一層濾網。

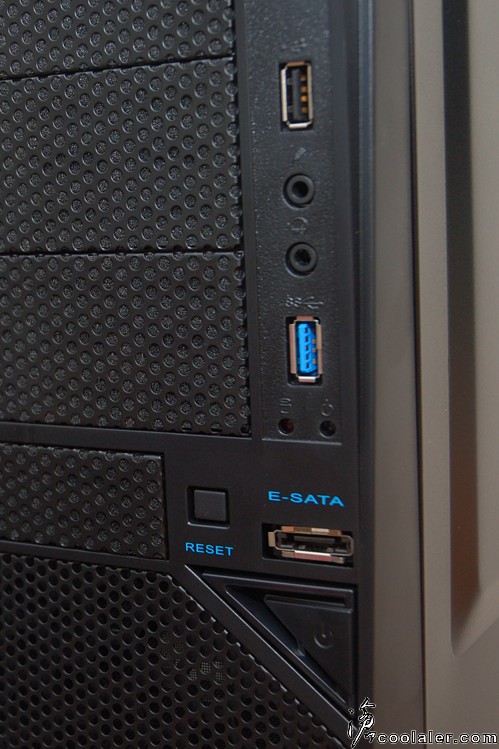

IO的部份在擴充槽的右側,有兩個USB,其中有一個是USB3.0的介面(藍色),另外還有一個E-SATA的插槽。電源按鍵則是下方的那個小三角造型。

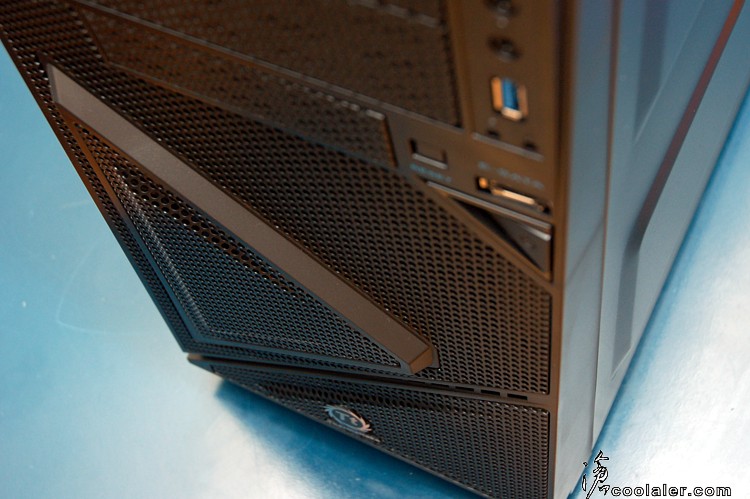

面板的大三角立體浮凸造型。


面板的頂部。

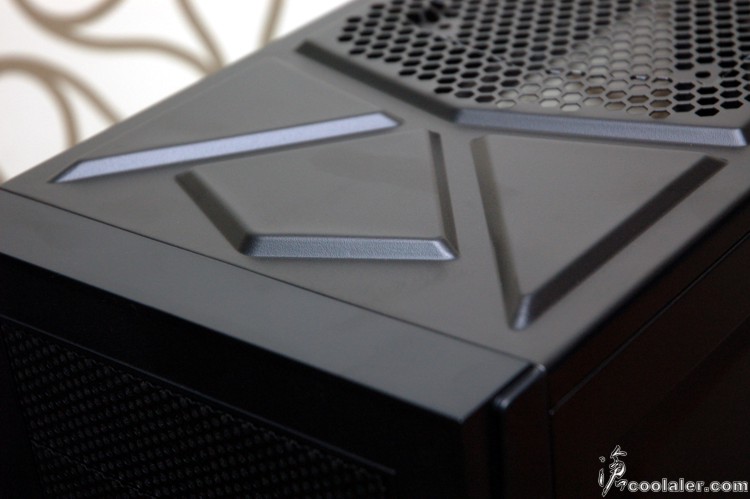

有個類似盔甲的浮凸造型。

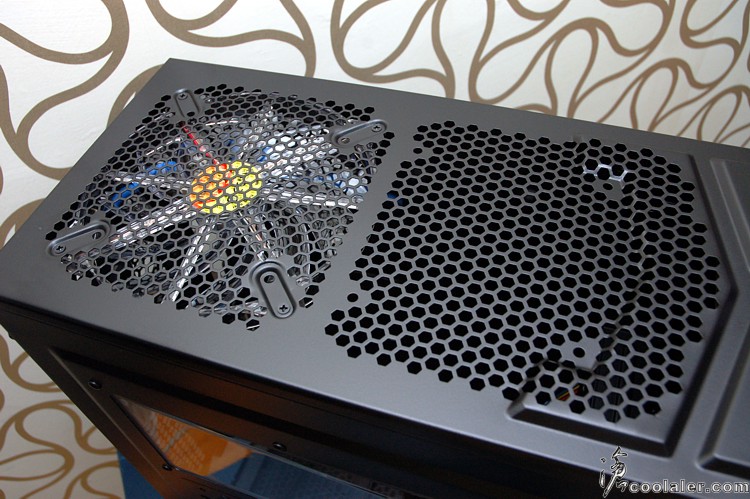

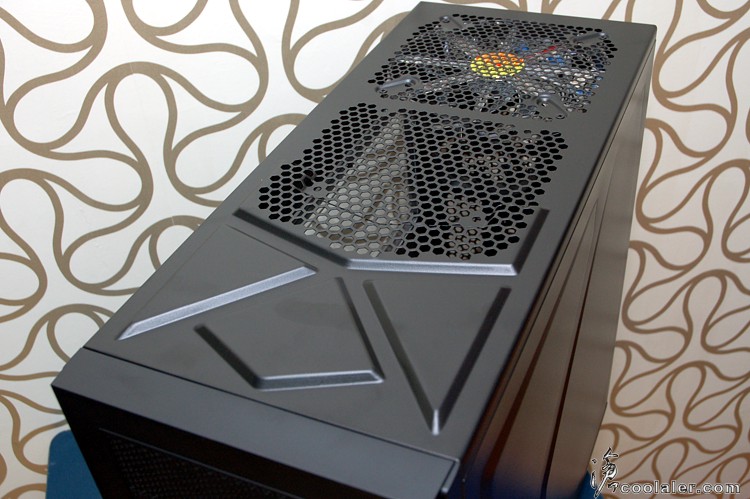

另外在對應主機板的上方則是有兩個大面積的風扇散熱孔。從照片可以看出,ARMOR A60附有一顆20公分的風扇在靠近CPU的上方。

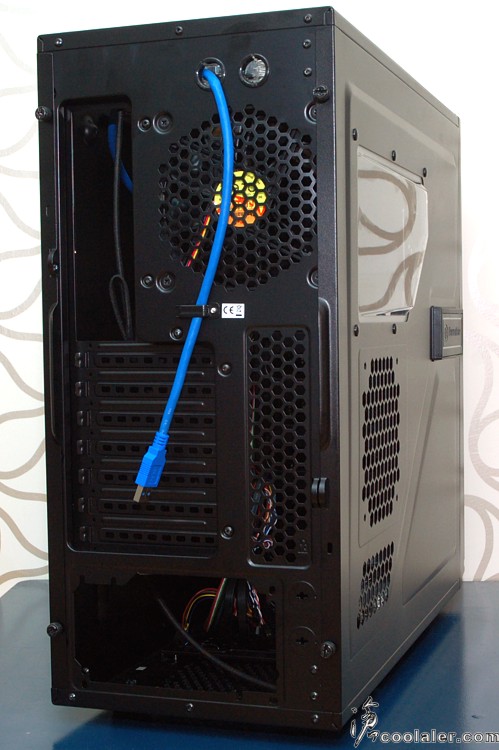

ARMOR A60的後方,前置USB3的介面是透過延長線拉到後面,雖然不是感覺太爽,但這也是目前比較常見的辦法。

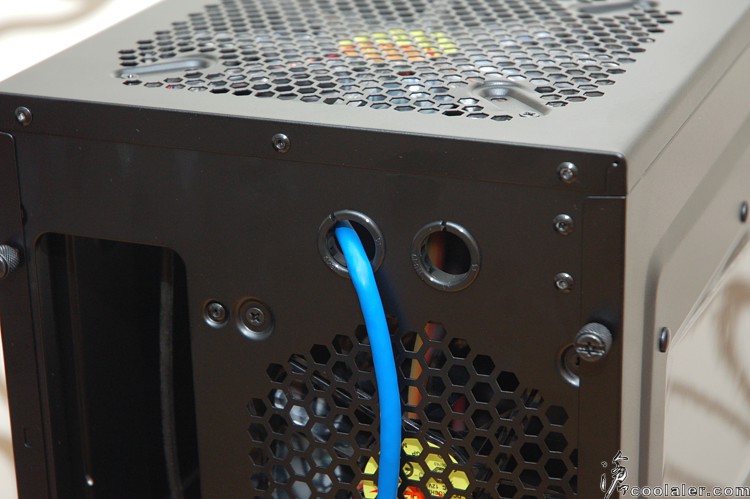

ARMOR A60有四個水冷孔,上方兩個下方兩個。


下方的兩個水冷孔在電源旁邊,這兩個孔可以自己開,只有兩個接點,應該是不難拆。

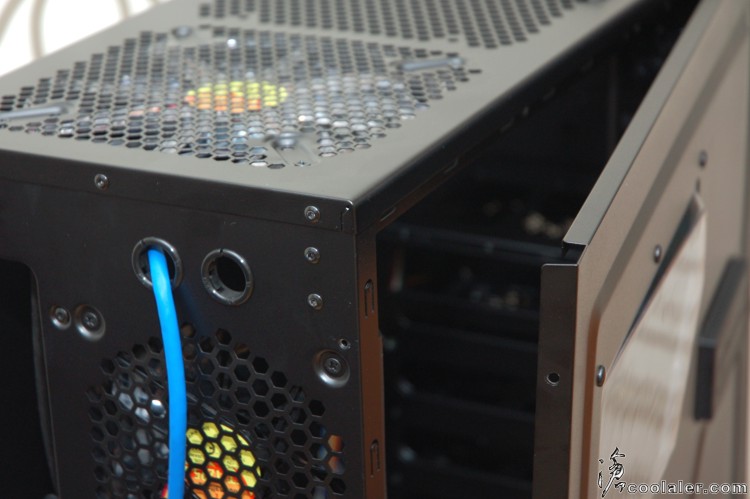

ARMOR A60 側板開啟並不像一般的機殼要向後拉,而是掀開一點角度就可以拿下來。


側板上抽取硬碟的門片。

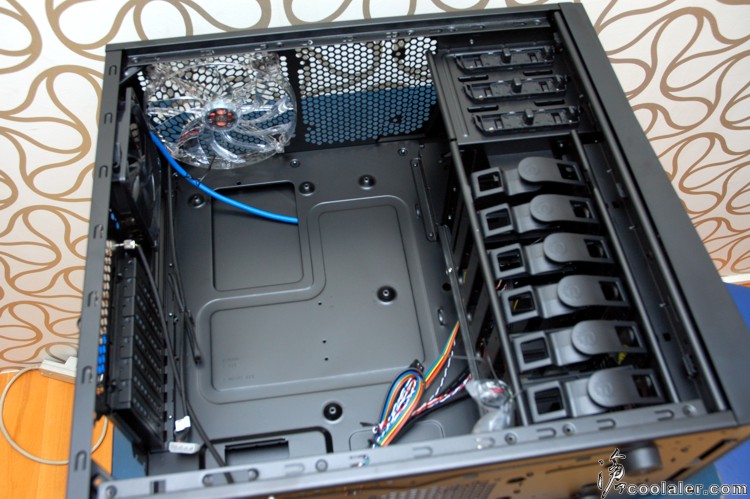

ARMOR A60 的內部皆黑化,看起來就相當有質感,內部感覺也挺寬敞的,據說塞下30.5公分的顯示卡是沒啥問題的。

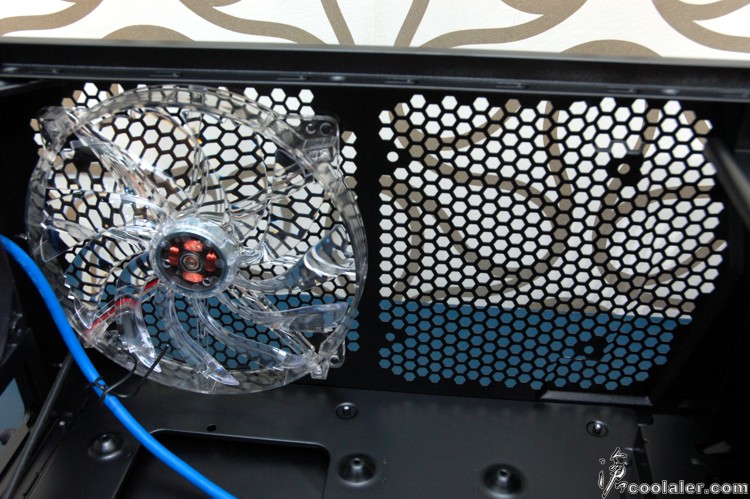

頂部有一顆20公分的藍光LED風扇,轉速800轉左右,噪音應該是很低。右側還能在加裝一顆12公分的風扇。

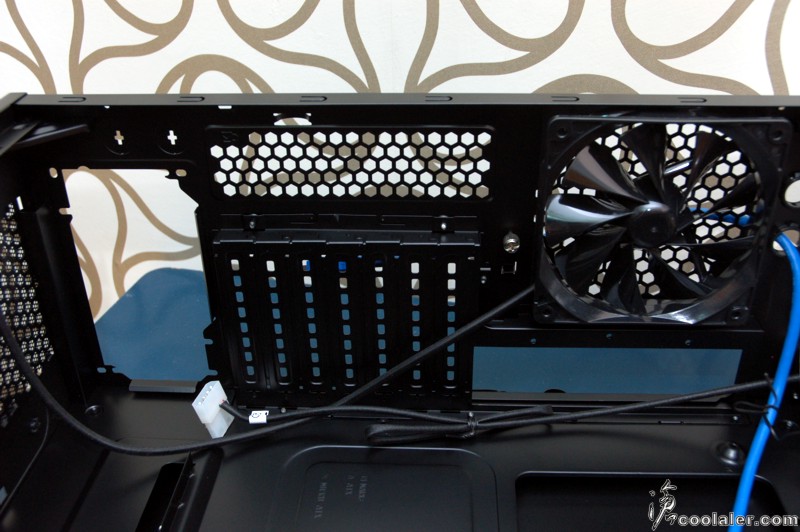

後部也有一顆12公分的風扇,轉速約1000轉。

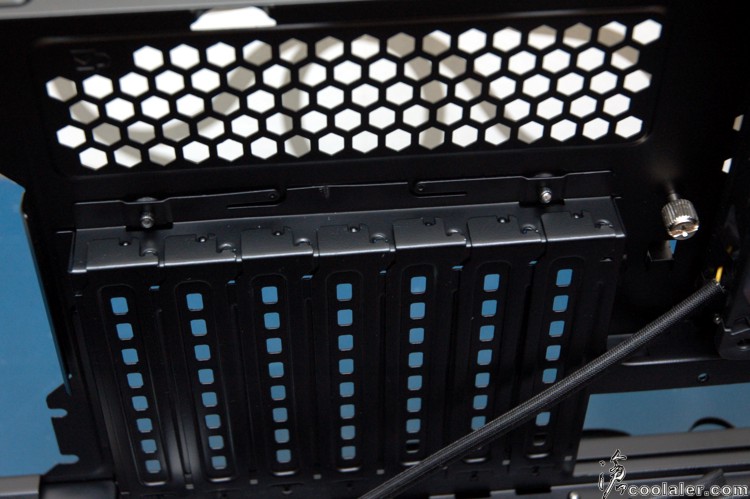

ARMOR A60的孔洞相當多,介面卡擴充的上方以及檔板都開了孔。介面卡的檔板並非免螺絲設計。

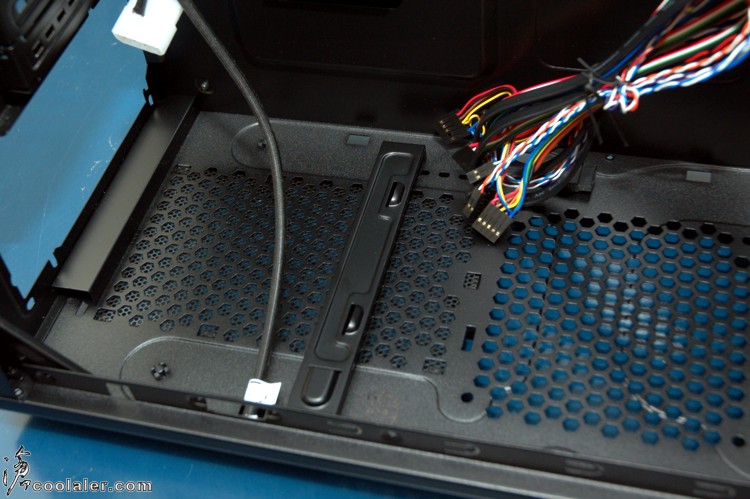

電源踩下置式,並有濾網可以阻隔大部分的灰塵及毛髮。在電源的旁邊還可以加裝一顆12公分風扇。


安置電源的部分有墊高,安裝時應該更方便些。

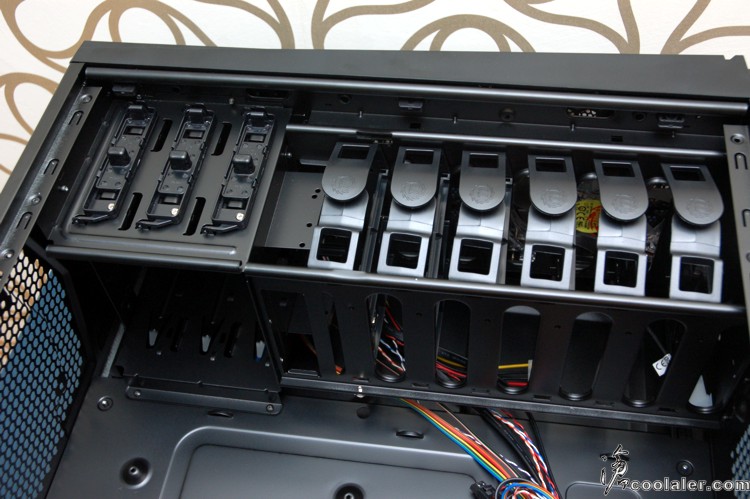

擴充槽,5.25吋有3個,3.5吋有7個,其中有1個是可裸露,1個可當快抽,另外有5個可相容於2.5吋硬碟。

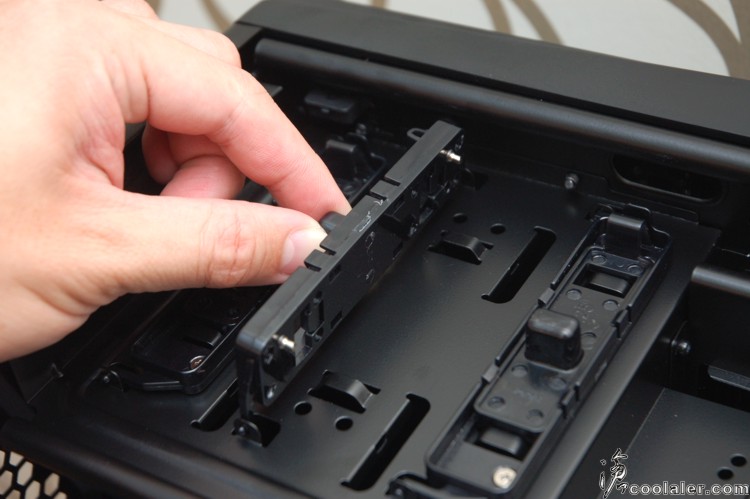

5.25吋採用免螺絲設計,摸了幾秒才知道該怎麼使用...


原來是往面板方向推,然後再往上拉起。

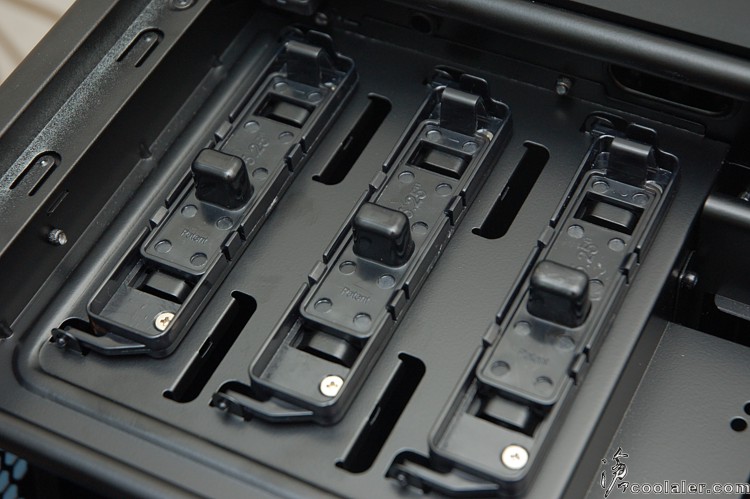

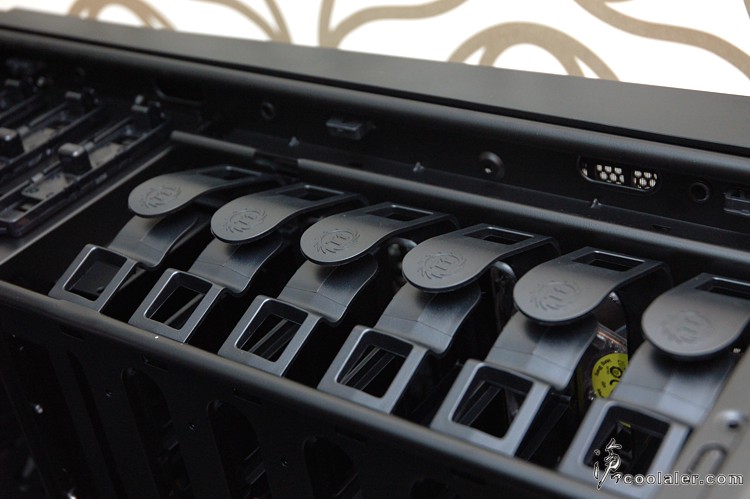

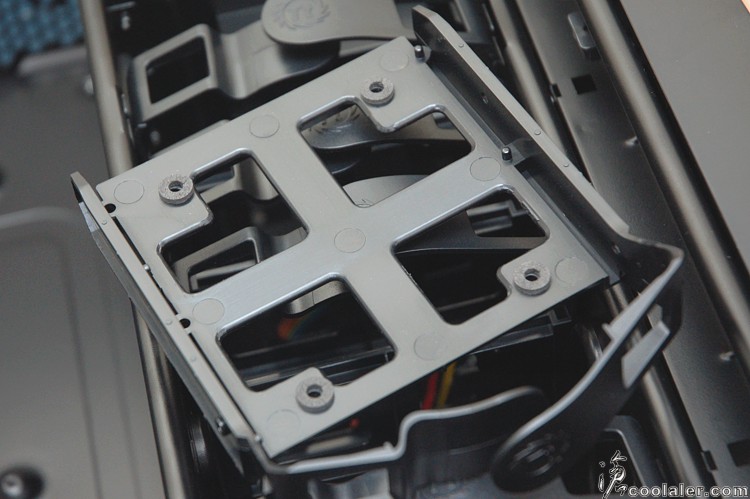

硬碟的部分是採用抽取式滑軌設計,外型有點像是皮帶?

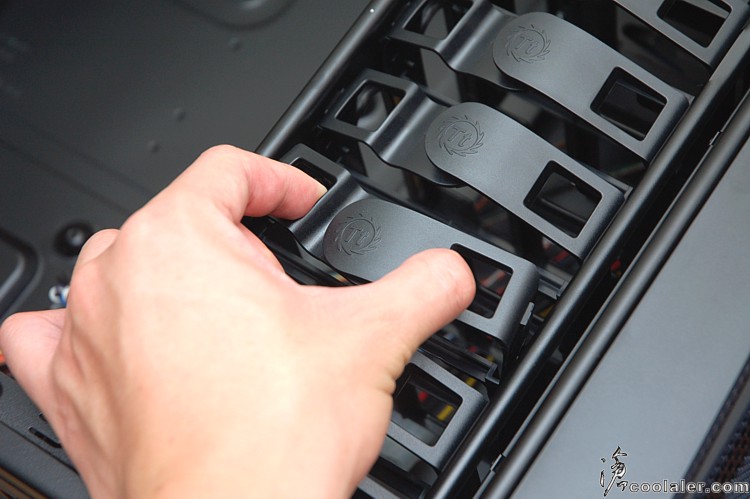

直接手指頭放入往內壓讓抽取匣有點變形,就可以抽出。


硬碟抽取匣可以適用3.5吋及2.5吋的硬碟。

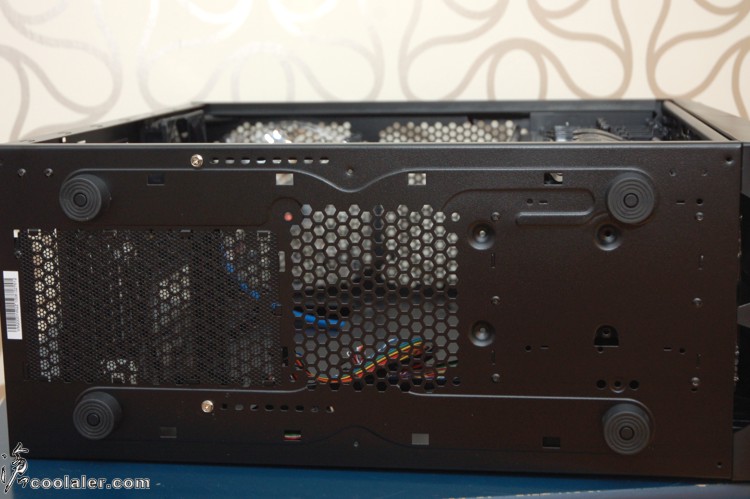

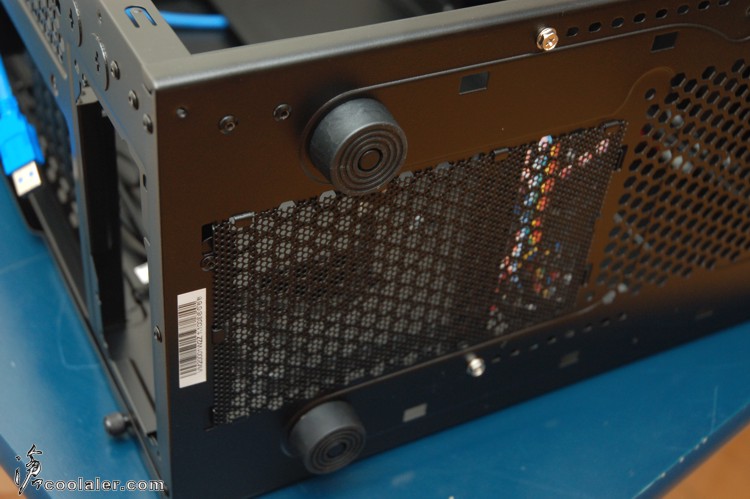

ARMOR A60的底部,中間的部份可以裝一顆12公分的風扇。


腳墊的部份明顯有高一點,墊高整體高度讓底部的電源可以有更良好的散熱。

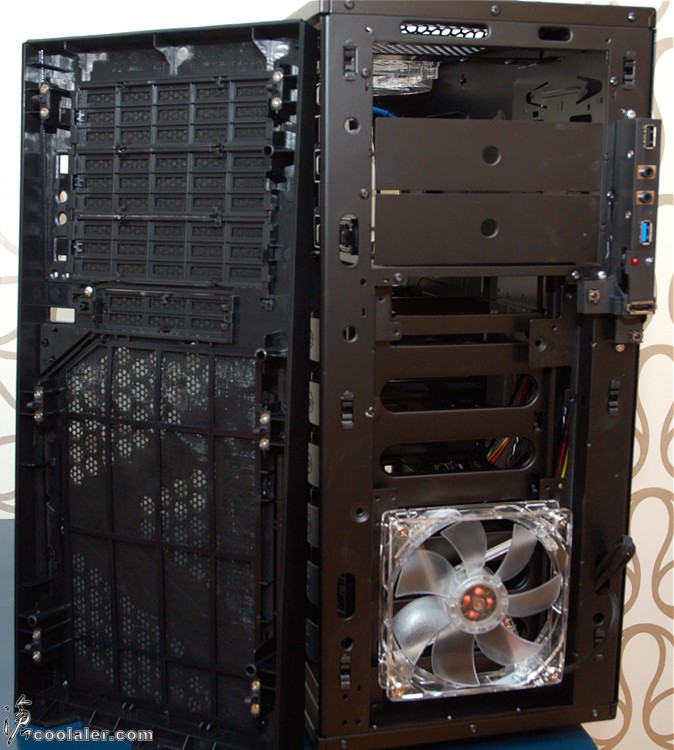

前面板裝光碟機或是清洗的時候可以拆下。有注意到嗎?IO的訊號線沒有連接到面板,個人覺得這樣的設計還不錯,看起來挺乾淨俐落。

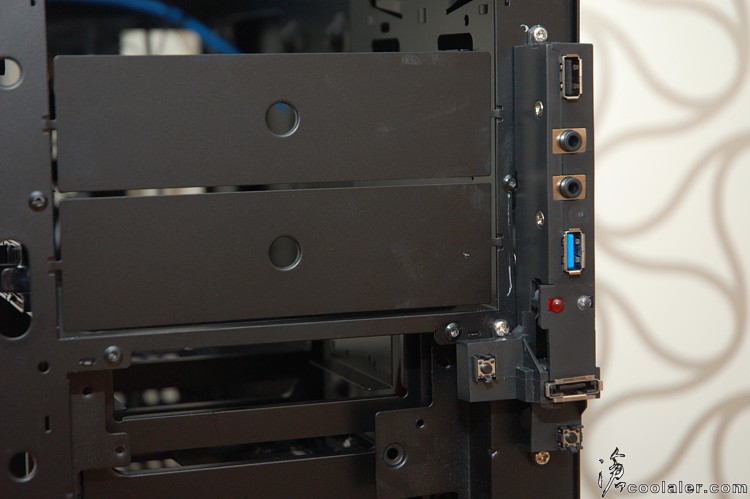

前置IO的部份是直接在機體上,連開關的部份也是。

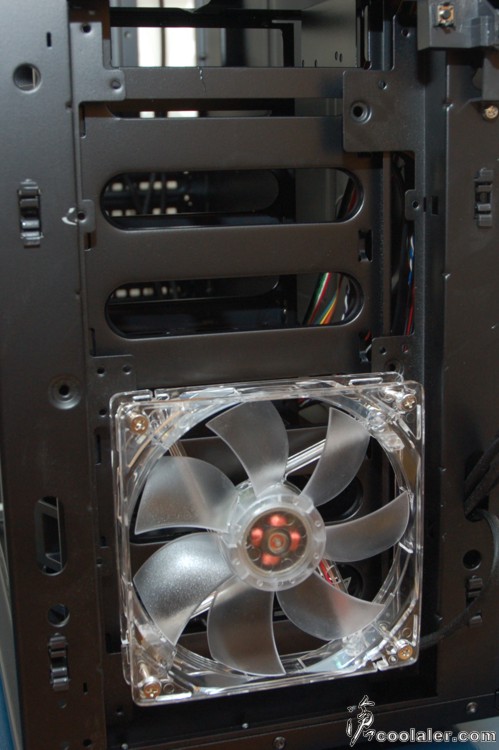

前面板下方有一顆12公分的風扇,上方有預留空間可以另外在自行添加一顆12公分風扇。

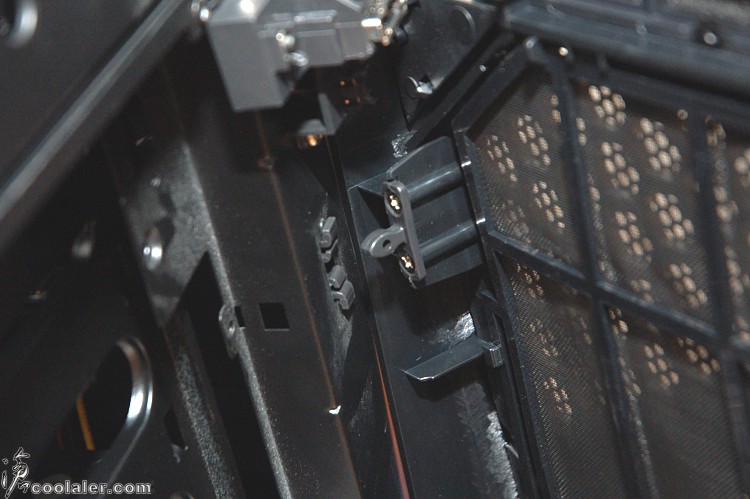

另外值得一提的是面板卡榫的部分,比起一般圓柱型感覺要高級一點,卡入跟拔出都含蠻輕鬆,不是太費勁。

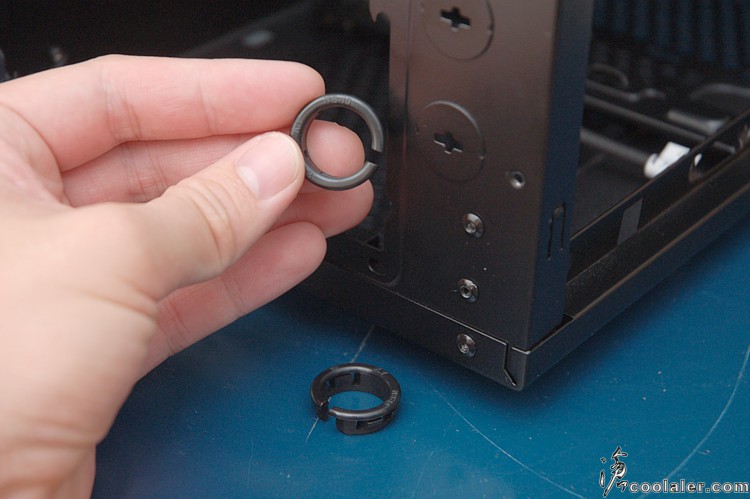

在配件的部份還發現了這個小東西,是給水冷孔使用的,底部的兩個水冷孔拆下板後可以套上這個防止水管刮傷。小配件但還蠻貼心的。

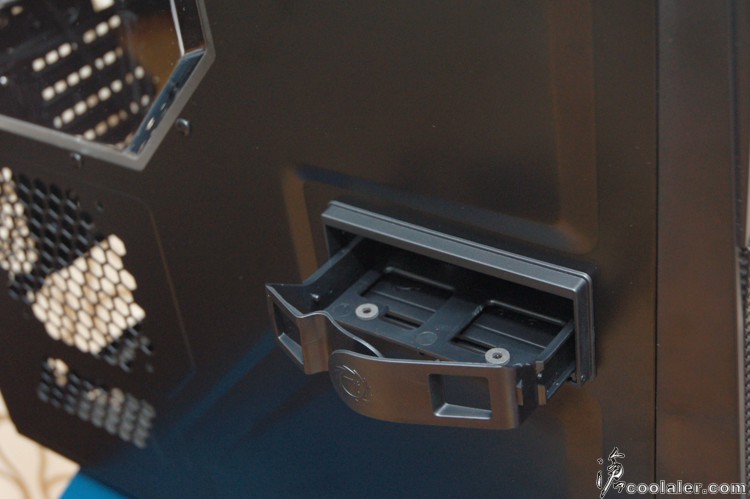

側板的硬碟抽取模組。直接拆下內部的硬碟匣裝上就可以使用。

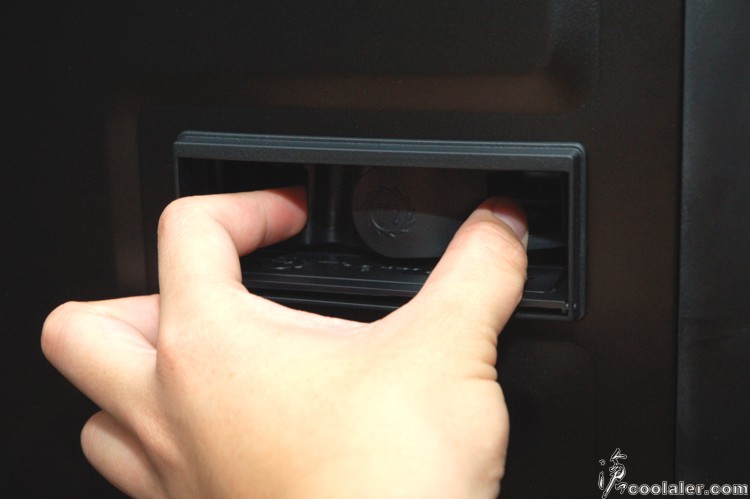

有段距離,但還不算太深。



上機去....


soothepain

full loading
已加入
9/17/03
訊息
18,051
互動分數
1,800
點數
113
網站
www.coolaler.com
裝機平台
CPU: Intel Core i5 750 (@4GHz)
CPU Cooler: Jetart PC2200
RAM: GSKILL DDR3 2000MHz 2GBx2
MB: Gigabyte P55A-UD6
VGA: ATI HD 5870 公版
HDD: Seagate Barracuda 7200.12 1TB
PSU: HighPower Plus+ Gold 1000W
OS: Windows 7 64bit

ARMOR A60並沒有開走背線的孔位,雖然有網友直接拉到硬碟下方,不過這樣繞有點遠,而且並不是太方便。


P55A-UD6這張主機板算是標準大的ATX尺寸,空間看起來還挺空的,配置及安裝都很順手。


HD5870這張長卡安裝也很順手,右側空間還有不少。


側板上的硬碟快抽模組,在安裝抽拔時感覺有點軟,支撐架並不是太粗骨,所以在拔出的時候有點費勁,而且它是置於側邊,所以要拔的時候可能要扶住主機,免得搖晃。


有安裝硬碟時抽取架的位置會比較外面。


運轉時頂部的藍光。


會發光的還有前置面板的風扇。很可惜這個跟上面的風扇都沒法關閉LED燈光效果。


順道測試一下CPU的溫度,OCCT CPU測試,室溫28度無空調。
CPU電壓值參考。


四核心的溫度如下








CPU最高溫落在84度,帶機約51度。


jesson_Yang8888

初級會員
已加入
12/19/09
訊息
24
互動分數
0
點數
0
Tt這一咖ARMOR A60外型的設計有點幾何圖形的概念@

不管在前面面板及機殼頂部不乏看到不同於一般機殼立體感的設計,就連小小的側板也走立體設計概念,看來這一咖在模具上的費用應該花 上不少@
不過沒能背部理線是比較可惜的-有人可以分享整線嗎?

側邊3.5吋硬碟熱插拔的設計倒是非常有創意,對於我們桌子底下高度不是很充足的USER,確實比較方便@


u9514815

一般般會員
已加入
7/3/10
訊息
130
互動分數
0
點數
16
年齡
39
Tt這一咖ARMOR A60外型的設計有點幾何圖形的概念@

不管在前面面板及機殼頂部不乏看到不同於一般機殼立體感的設計,就連小小的側板也走立體設計概念,看來這一咖在模具上的費用應該花 上不少@
不過沒能背部理線是比較可惜的-有人可以分享整線嗎?

側邊3.5吋硬碟熱插拔的設計倒是非常有創意,對於我們桌子底下高度不是很充足的USER,確實比較方便@
這是小弟整線後模樣!!
免強接受啦(真的盡力了!!)


Peter_Jian

榮譽會員
已加入
1/24/04
訊息
2,811
互動分數
74
點數
48
位置
桃園Costco
側邊硬碟設計不錯,空間也還算寬敞
值得考慮。


jesson_Yang8888

初級會員
已加入
12/19/09
訊息
24
互動分數
0
點數
0
看了大大的整完線後,機殼內部的熱對流應該就影響不大了@只差美觀囉@
側邊的抽取式硬碟有熱插拔功能嗎?傳輸的速度快嗎?


u9514815

一般般會員
已加入
7/3/10
訊息
130
互動分數
0
點數
16
年齡
39
看了大大的整完線後,機殼內部的熱對流應該就影響不大了@只差美觀囉@
側邊的抽取式硬碟有熱插拔功能嗎?傳輸的速度快嗎?
有熱插拔功能是有的!!
但傳輸速度...........這應該要看您硬體的效能吧!!


bimotadb2

高級會員
已加入
8/26/07
訊息
986
互動分數
0
點數
16
前方硬碟及進氣設計的真不錯
比較失敗的是內部整線部份及側板開孔


fjh3uioc

榮譽會員
已加入
2/25/07
訊息
1,251
互動分數
4
點數
38
這殼不錯,上方有洞可將熱汽吹出


liangmax

首席剛彈駕駛員
已加入
11/23/03
訊息
777
互動分數
0
點數
16
網站
造訪網站
又是個大傢伙呢
只是...
哪USB3的線
真的設計得太糟了

這樣子走線會讓人很傷腦筋的QQ
