【開箱簡測】Seagate Exos X24 24TB ST24000NM002H 硬碟效能簡測 (圖多)

Day_knight

進階會員
已加入
9/23/03
訊息
3,566
互動分數
123
點數
63
AI世代來臨,除了運算或演算速度的提升,大容量的儲存裝置也是AI
世代必要的工具。過去以來,三大硬碟廠竭力提升硬碟的容量,不過
20TB以上的容量擴增似乎逐漸進入技術瓶頸,只剩下WD與Seagate兩家
廠商推出,Toshiba近期開始急起直追,透過了HAMR(熱輔助磁記錄)與
MAMR(微波輔助磁記錄),發布最新款的32TB Nearline硬碟概念,預計
在明年量產。這技術之前Seagate也發布過類似的說明會,其Mozaic 3+
平台整合包含HAMR的多項關鍵技術,使單片碟片容量達到3TB,看來
2025年應該是市售硬碟機正式突破30TB的新猷。


打開購物網站,若以傳統CMR規格的硬碟為選購依據,24TB容量,目前
只有WD與Seagate兩家可以選購,其中又以Seagate的產品線最齊全,
從企業碟的Exos、Nas硬碟的IronWolf Pro到影音監控碟SkyHawk AI皆
一應俱全。
AP1GczNPRV0Izv9CfC86XLHgB1fN6UeNpShb5g6HsEUTdf-cVMlCBgBTc3txVdmDsbiksUIXfYg-43ZnJ0E3zuaKlHqAOwZw_GJiXixavYSSruxWwUFUUt8=w1200



個人自退出Cheetah(印度豹)系列後,向來一直愛用Exos,不為什麼,
就是愛上它的穩定性與效能性。查了一下Exos X24的DM文宣,可以看
到這款硬碟除了傳統企業碟使用環境,更適合雲端資料中心及向外擴
充資料中心。一樣採用氦氣密封設計。
AP1GczNFzp8bg3DiqCSpKJ2x3UvAzGZAn6prgouv7wNiPxK7imbXw7D-MsZJvtQ-6b_PLZvfJvfHg8OIgxIO6saNrf_RCYBMkfQLQmOTmRKIgllqBndoGF0=w1200



Exos X24系列目前提供12TB、16TB、20TB與24TB四種容量,包含了SATA
6Gb/s及SAS 12Gb/s兩種傳輸界面。Seagate引以為傲的PowerChoice及
PowerBalance兩項技術仍延用,四組容量均採用CMR磁性記錄。與X20或
X22系列不同的是雖然待機耗電量略為提高至6.3W,但是運作時的耗電
量與前兩代產品明顯降低不少。工作負載維持550TB與MTBF時數為250萬
小時,並提供5年官方保固。
AP1GczO4VwFmfLjwk192sNMB5B-hejT9pVIMNlXBEKAOngoYiyDhZl925wcPMa-iB_iKtFL3ITisi1X51SfhedljWic9g7pRFeF57KwED35FSywC39GcPOs=w1200


AP1GczPJNtxeRC233XdP5_c7sN7w0IyjAEmnsH9QjzLHoYKyvj_n1DaH9OJykKDfwWR2EBHxAt1uL0Wt41BINkkFTa1RK42e_4p7VxAhrMqc2SSBHGlempk=w1200



根據原廠的使用說明書封面,如慣例,Seagate針對每款容量提供一般
版與加密版,兩款的型號有些微差異,比較特殊的規格是一般版額外
提供了10TB容量。
AP1GczMy_KUxlQgOyj55N3T9pJ1fb6Qhc0fAsuvC-h01XyzbJbifkdM-KgGACgUz4qWttmMYSg1D220GFzxSMxGAOIZXFi7rMxxH-GIn9gvfmDyDty_CjnM=w1200



Exos X24系列維持512E的出廠格式,以達到最大使用環境的相容性,
官方也提供使用者自行轉換為4KN新一代格式的轉換方式,使用者可
參閱說明書自己調整。X24系列維持著目前7200轉的最高轉速。與前
幾代不同的是Exos系列不同的是快取記憶體容量全面提升至512MB,
算是Seagate系列硬碟產品首度提供512MB快取容量的傳統硬碟機。
AP1GczOZiF7SNaGkT5rxPDTfE9jP8bKi0HeLKuHM5xonrVxVvgN3MUh2ITPJWtcRpy1tge1tAvrcZmsqj6NNfS-FNUgumCbbpYZkHgXvbAaiLYR3qa4vEmg=w1200



Exos X24 24TB容量採用10碟片封裝、20組讀寫頭的設計,單碟密度
2552 KBPI,換算約2.2TB(不確定是否官方文件誤植或未修改),最大
連續傳輸率約為285MB/s,快取容量值似乎也是誤植為舊版256MB。
AP1GczM9h5_cvmKwaHi5QQRBMnNMcpOxU-3dKAkNl8ebvy-Or104GPJLFvFIuxML92Gm4oGt7s7ZuBJq1-3bxNhku2868_CAdUbf9jODjYdzmD_r8X6GmC0=w1200


AP1GczPJolPj0yE06RaG5rvk4pESXC4bx5g3ASIq_iPfFWapafD7snJwVd1vnX2i9YdUFImQCSFXBObIUV58Chq22s_je3wnjMGcKNnNzDOq-1TFFSAdUaE=w1200




本來很想買來試試,感謝Seagate慷慨解囊,提供一個試用機會。
因是試用品,寄來無彩盒只有靜電包裝及透明膠盒,省下外盒說明。


以下利用手機簡單拍照,若有傷眼處,敬請見諒。


硬碟正面標籤採用Exos系列的黑綠色底,搭配Seagate LOGO。產品型
號為ST24000NM002H,韌體版本為SE03,泰國廠製造,出廠日期為2023
年12月。與IronWolf系列差異處為沒有提供原廠資料救援服務,但可
以讓使用者自行選購官方的資料救援服務。維持Exos X系列的氦氣碟
一樣正面上方四角圓弧,但下方底部仍維持四角的傳統設計。
AP1GczONEBeP_nEqD5t-puWTl3Ow5PyTWniF8al3rFux0IGQL5xZyftDjVv4ZtbKIr9FuGM1vtli6Tnubk-cHen7yQ8QJXTVbl2n7H-kvRSOHpnDP32UqFE=w1200



硬碟底部十分的平整,說真的,這是Seagate的強項,電路控制板下
方還包覆著緩衝設計。接頭處是標準的SATA電源及資料接頭,旁邊應
該是工程用PIN腳。因為不想破壞試用品,就不拆下電路板研究。
AP1GczP7jxP9QHXYX95KthnaEAd8mo_nbDQYyUpi7OOgjd1ZhiO5mh_E07fD01mhVLiQbc91m5vkWoJIORRAyNcTeEluNiDOEo1K46SQEl2U0qFiahyN_Mg=w1200



硬碟側邊維持三孔螺絲固定孔,提供最大的安裝環境相容性。
AP1GczO9sh6Y0djMUBZlVrjia4MrLaQFIyOJvkhRvNrE68Aoy1XXA76SCnUOVxgkIY0f2FSgS6O_amriMMaECgelnJPAb1Zwnbdz-R1BkJwwMn-oj-SiZVI=w1200




開箱結束,上機去。


測試環境簡述:

M/B: ASUS ROG Maximus Z790 Hero BIOS 2002
CPU: i7-13700K O.C. P-Core oc 5.6G, E-Core 4.4G
RAM測試組: TEAMGROUP 十詮 T.FORCE Delta RGB DDR5-7200 24GBx2
OS SSD: Samsung 990 PRO 4TB
測試碟: Seagate Exos X24 24TB (ST24000NM002H) 7200轉 SATA 6Gb/s
Case: Corsair 7000D
OS: Windows 11 Enterprise 23H2 64-bit
Driver: Intel Optane Memory v20.0.1011.0


CrystalDiskinfo確認硬碟型號,支援NCQ外也支援Streaming、GPL,
剛上機溫度為攝氏28度。
AP1GczOWcF4iUC1R4a7JIEQXcNzDWvt_97sJNypcwLw6pm8zc1nX707N1D55B6lJg4o68AMrFvh7YhIL9B5uazEsatP_xCm3ofBmxCuxlKbJo9r8M9P1bCo=w1200



Intel Optane Memory & Storage Management主畫面,單碟模式裡顯示
格式化後可用實際容量為22352GB。
AP1GczPrF1AQgjDP72EsAio-DN5Nc36afeuhMQ4rBotNHC1c4rJvanxa8AZ4Ff-P5s3HMf4ZRTv8dHwYK1njmi9odpu3kaI9jYpBf98jqJ0HUo2NpSTlUYc=w1200



以出廠預設的512E格式,Windows裝置管理員抓到的最大可用容量為
22352GB,採NTFS予以格式化後的使用容量約為21.8TB。
AP1GczMk6KbHzlrVbh3rzic9ZXh5wtFkUaavzOiPjib_ZedSzcnBLi4zeuDgXZPfLuUdqUsXCzYA_oALUu96sSDkx7n-9rfXFYeT8yx444UORSDvKDJnvQ8=w1200


AP1GczOGeOAGA5mNBwvEQJ3KHuqjTi9hmZUzoV6jlJJm0TMTImk_mYNFK53xNQh_8jiTiQiLze_2qAQSvStCH34xGjjm-1VzNaV-06fMha5sPIe1B1vDBHI=w1200



室溫環境在密閉機殼僅靠機殼風扇提供對流,連續高度負載測試的最
高運作溫度在CrystalDiskInfo與HWNFO64均為攝氏37度,算是相對低溫。
AP1GczNDxfSVW6Gp5fgH50o0dk3yLO4FFJ0vHpVr2lS4fkWaNwQQmkSMSRxk5J4uqU68BvxOwC5YalGkGh-rTOjXBQ77IxwL_IwMNaSeL8JqUuBu9aOawQs=w1200


AP1GczPsbQ1mX_x4ANzRFw0ecRw08P2NZmQVKV4vLDH3eEXIeFIwkKKpU8RzDXMjUNRcy04OQOaBRCE99d0moVrTGdK9LP9sVsgfHhJyQ35yolaGmVFl1Z0=w1200



AIDA64 Read Test Suite,設定檔案容量為1MB及8MB測試。

循序讀取最外圈速率最快為278MB/s,隨機讀取速率約202~217MB/s。
AP1GczMbJgwMaH2Bchi6cJP-RwqG0aFV0453KGWrSi9MoUTv4jazf-MwpZn3dqySqNXgmdpkWYDYSKLVvxOrqBuTKOfcH9g4Zqaivo3xEPW1kl0JHAoGPdE=w1200



AJA 設定影片格式為3840*2160 4K RED HD解析度,編碼為16bit RGB,
從256MB~64GB全測一輪,抓取幾項結果。

讀取速率約260~272MB/s、寫入速率261~274MB/s。
AP1GczN9DAPZYPsOFNTTd6wkFt8Y9Z1vQyFmLWPF815UVZvV8SlTv5lMKD1eExJPoEqFZQ8tL6avnQZ8FQgTNXT24_oepQXImFa97HekyADIoEps6AWSvl8=w1200



Anvil's Storage Utilities設為Compress 100%(Incompressible模式),
勾選Write-Thru選項,從1GB~32GB全測一輪,抓取幾項結果。
AP1GczO2MaJEwU4dsAPi91Yw9FgvwdPuZVNd6113g7CcUVc4da-ggxttKS8AG0F-0K0UT8odSC-bjjevZdieWwZPdj8b6aw55202mfpNkhLeZR1uL-E34BQ=w1200


AP1GczNyyerlo0s2G1VfVlNW6qji9B3uI--oIt6umduOL99a54wonBZLIYaPaP_RUiYPs69_IwhaKWFYd-4SFx1cocA59pdIrB3fjYKxHpw8j6mdN51UCTQ=w1200


AP1GczM6xQ_VektHRspWmTicZuf2Xh6v88xuaFE6BZK3sZlf_wn-1WxW0Oq3XDxN19NT3gexyWLihbLfEHJ6qD0JzXGHnTVb6kkhOt_f51DUNXBGUCFujkY=w1200



AS SSD設定檔案大小為1GB,並測試Copy Benchmark。

循序讀取/寫入速率分別約271/270 MB/s,總得分89分。
AP1GczNEJ63aHSa6scVOesaVfVdGayQDWn6gJ47G9bn7FHs55dE9g8gJ1FsldhMjDYCrZ8YK7qgmc2VD4crE_BwYuKbLDvBUei36RyewEJUhhcB-D037ci0=w1200


AP1GczNoMwM987EoG3XAmoMSsn3bKB9S1FeC0czkcFmyONx3-gcoxyoae3qf3JxS71pkZdxmkdyGFVX3nAHHqShRHBBNNLK7hrd4wGuXThVxkrOloVnMa5M=w1200


Copy Benchmark 測試:ISO讀取速率674MB/s、程式載入速率約2502MB/s。
AP1GczOSzWD7ZXo5ZSsFPwYuaByxTHR-z2Qj-oShW6Er9x0NIBJ_8Dc4EjXkoK9ppwb3rvLga6lKMYggtgaG-4mPpNAjxWZZCsvu1WiX5x7LRZk2XIQrt7o=w1200



ATTO Diskbenchmark設定檔案長度為64K、64MB、256MB、512MB、1GB、
2GB、4GB及32GB,進行Overlapped I/O,佇列深度4 (QD4)模式測試。

循序讀取速率最快約276MB/s、循序寫入速率最快274MB/s。
AP1GczPwlJYK6pL3cjnw835k8BJL3DBfbpLNtKUZLlVjAusSfNaKxuztxubCfuQWUpJqYDip84vYlW43hspk93UojqrXAHlsdKSgR8upB8NT44vtrZjnQ6Q=w1200


多數環境中512B的讀取/寫入IOPS值最佳,讀取最快約60K IO/s、寫入
最快約73K IO/s。
AP1GczN2_v8wkq2vfj2ktxv2aTmarltZLCkMExCJcRifBQy7L5T6PnGdKD5T-CJ1sEHniecornn20ERmIkLrJb-ldyBkIsO2S4hPhgS2Y5XU7zi05FiE7vQ=w1200


CrystalDisk v8.0.5選取Default,測試64MiB、512MiB、1GiB、
2GiB、4Gib、8GiB、16GiB及64GiB。

Seq Q1T1循序讀取速率落在276~334MB/s、寫入速率242~289MB/s。
AP1GczP092jVrwgBZ_ILrHRQDlXLd7s9dnrnEnBTOfPIOVdqwn1hZi9-wovG3BbMOG7IvfxQY2teDpZDl72XsWzYHfK3oWUoYq7cK6_hF02wUqttgVIfBn4=w1200


混合讀寫效能模式(讀取70%/寫入30%)

Q8T1的循序速率為207MB/s、Q1T1的循序速率為146MB/s。
AP1GczMw2bbJ0YerEK0NTeLI03ajbCMOV9fU4-HCGymjKBNaM7fuST3232NSPABDrjNCj9EmpwrTY8N_vytT-XpJ88TBK7qMj7gSs9iEvYIQLAOeTnNjJus=w1200


真實世界環境的混合讀寫(讀取70%/寫入30%)測試結果。

循序(Q1T1)讀寫速率152MB/s、4K隨機(Q1T1)讀寫約365 IOPS。
AP1GczMREZtRkOHanLggxjYYnA0LAnJZkPnTFqbq9gGw5pmFgMgJr74UH1Iaal6-ddax2UjgozkDde_2NfAheCAYGaGeqUd0HbwQ6T8sy5ILPB3JWD8fW2Y=w1200



ezIOmeter測試空碟環境的結果

128KB環境的循序讀取/寫入的平均速率分別約為272/271MB/s。
AP1GczPqftmecBVkBhi7fUqpT0a4eAEgloo92i86IEbkKwrh5uCIvkxhncvZm9eR0kWotVn2iCAgz5mBQIshjdMEmDM-ZxrtN0Zv9VGnYFSlGdsn4Zgiltw=w1200



HDTune v5.75設定檔案容量為8MB,各測試選項結果值如下圖。

循序讀寫測試項目

讀取曲線由外圈最高速的291MB/s一路降到內圈的123MB/s,平均
讀取速率230MB/s;寫入曲線由外圈最高速293MB/s一路降到內圈
的112MB/s,平均寫入速率212MB/s。說真的,這是用硬碟這麼多
年第一次看到外圈的讀取或寫入速率超過290MB/s。
AP1GczOveJZaeKjMUERA-HzAd_15GBt1Sm5IYU-f6ybFv0rS21A6eY5w9krFlPULSSUOeg2CtVKZmP2DtWoxHIWwU83QriWWmgS9DQbxNxi0UNEghvSy9Sk=w1200


AP1GczO7L87sJKpPDQh0Am15NR8QjvKfeR2LmDfUmIUHWxH70SVHOGWV9wIwQvWTP3xiz2on0q6O3QG5w25p0MBAHm_bsVlNJ4IYNCQ65Fhd6GdJx1w0KwA=w1200


隨機讀寫測試項目

AP1GczOEyLVuNkqXTRvlVtH76_hBlanN6QI3JuVjdKNOE2mn3IvWMp40YUQIZmuvJtbdI9r0jPFAu7nVNDP9QRXUGz5VqK_Abdm2maGqA9n1uIpeuqlXzK8=w1200


AP1GczNdkzmFzcNIW8YuBtcWnbTPBucMvi2mQe5neti8jk9G542iUwavwE947IYk_8pHFPXFHdxL5iEGc6RDVyh8UMzQa_bRMMhxwBh1eMEHTO-L-SDFavM=w1200


額外讀寫測試項目

AP1GczMhOSCowgPlDmPk_UQ8Y_CCk24mblQByr7gS3G8V2QRPHpWgEr9sw7OJb1azMBXvVfql6C7ahvFDUChwINEWloNfFigcdaM4uBl599TA2bs2uJgQlA=w1200


AP1GczPJNMPUsdZ9pNo-f060J6JdCQLiUlDgbmQiMGh0EpsrTOWM0P4xeUztVeTvU-02CUZZiKUA5V66OGlMmt5NOfCxV8J3aAiqtd0qk5NVKfsSLsBss4g=w1200


File Benchmark選項以Block Size 512MB檔案長度為基準,設定50MB、
500MB、2000MB及4000MB,測試資料型態為Mixed。
AP1GczNY7yUfgZ35pNFZCxuzfCo4aA23su0xuWhnXliukXKQ5vMZjDY-SIOsID7Taop_L8CW7IK6OnQNjjs_HqkQ54FqS9Cjy0jdZU-4owa1qK-D7RP0KCo=w1200



HD-Tach RW 讀寫效能測試,針對8mb(Quick Zone)及32mb(Long Zone)測試。

8mb(Quick Zone):平均讀取速率297MB/s、平均寫入速率85MB/s。
AP1GczMF47H5fW0V18VVO7QIX2nAVg4YQAsFK6FnUDQ9Exsc9fWk-bVyUfUtmNPTi87J7ljR8I8tsMgCl7g48Xlq4n7ZwxO6R_0yWUrzhAqnSNlwyZKJfXY=w1200



32mb(Long Zone):平均讀取速率293MB/s、平均寫入速率150MB/s。
AP1GczOwK0bEF6_fYlStG_Z9GPkFuiNVDLYY3383ZHqVtZM0aPEd8_JFu0sMg38GBu9bD_a7J_oiP8hGGFtfwLO0bWydJo4oMN2beGf5FseyJroPATrxmuo=w1200



Inhouse Diskbench讀寫測試:循序讀取速率283MB/s、循序寫入273MB/s。
AP1GczPqZ-QFNq7PBa1jOoJGBPkDho7X5OZ0cwZsrWZz_Sw3a2aNSSmtEe96WG_L1APuGII9boVyo8FFaTGoz7GWXteUXCi0Vbbpwc3CNuNTfY7kW89fPRs=w1200



PCMark8儲存環境測試,得分3305,傳輸頻寬為19.36MB/s。
AP1GczOYRffoTWpkNqT-PWof4qXSkbSl5n7AVLanV_krGXy3pkDtgidNWkalOYAwaZWkjk-vIwU-WnlIrqRkK2_D7aqcx6chZlB2z0-4MmpDo_88fWbcGm0=w1200

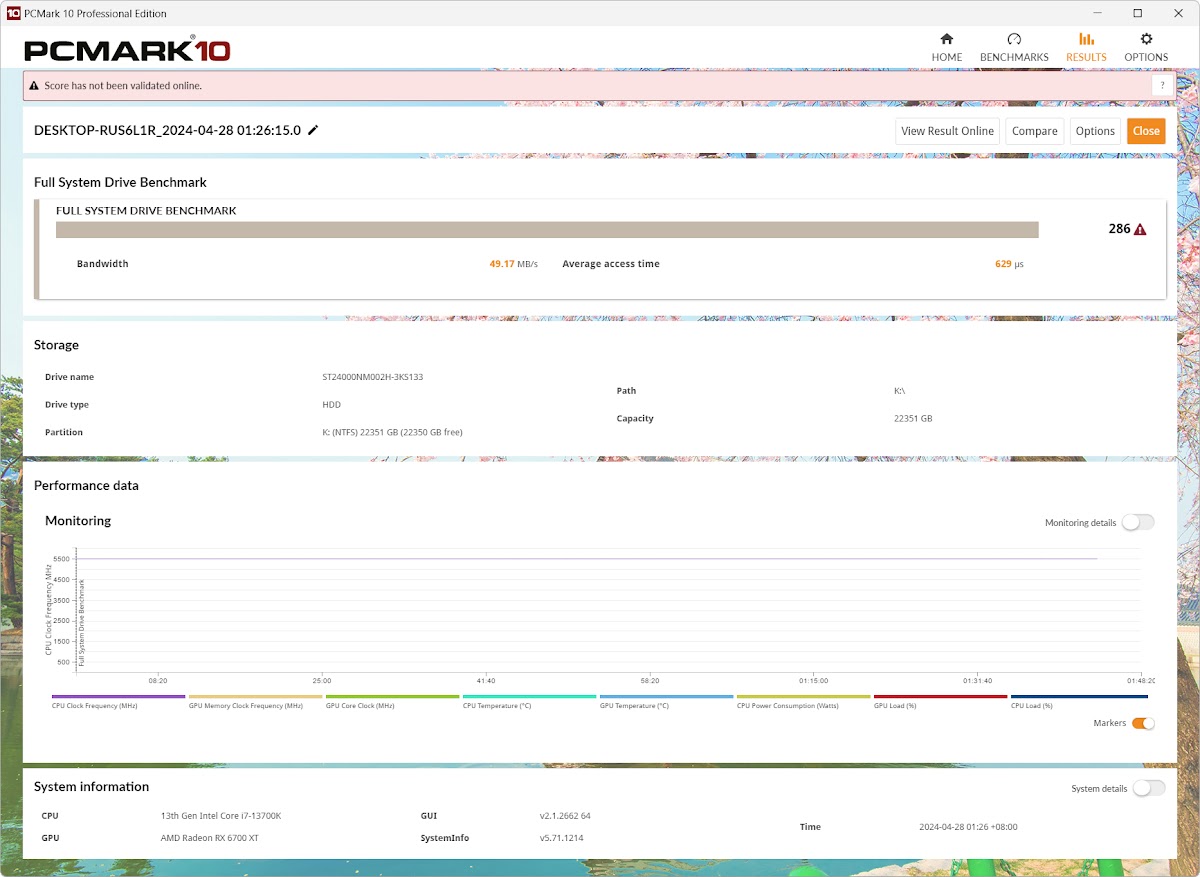

PCMark 10 系統碟模式測試,只是好奇這麼大容量的傳統硬碟,若當
系統碟來使用的效能。得分數為286,頻寬為49.17MB/s。
AP1GczN8taK_6bRylWghf_KZlbhw247Od62LFuWCGOKsS6WBKbjkoSK7nE13cwpswYeH_1MW4nLHfPTrduPAnT0bEVUA6d6Wr3QDeEc2T1nLLGy3HPv94Y8=w1200



PCMark 10資料碟模式測試:得分數為790,頻寬為121.53MB/s。
AP1GczMj5FrzLAjioSWlQl93R20EyZfIh0inhbwk4H5NIW3c4VTj09PJiQ7lt-vdKlo69nwKd0LOWnGKFCpLfhWgo9jhNj1joxZPe3eCA0ncTRx7T5uBT5U=w1200



3DMark Storage Benchmark:得分252,平均傳輸頻寬為46.23MB/s。
AP1GczOVg6eOpf784YZjl_UaUPeGzS0OcRG4aeVCiEcJr-fPsfrgJTt1PczFLkX4hweLoC8RUWwdBXhftVgaRolPFH3l9OHkz0hqSVHTzWvN01Wd-o-uRD0=w1200



TxBench設為Random模式,分別測試64MB、512MB、4GB及32GB。

循序讀取速率234~282MB/s、循序寫入237~283MB/s。
AP1GczNPOJaXLUx8sBMR5IGdlS7zO9DtftElYRdenqGzAyNfu465CYXH4p0N5PlFF9IRxk3kAA4zX1NcYVpZ0ECHe8c4nD0xGqI0ba62p7Oi9XDYlsHozJw=w1200



將一個約80GB大小的壓所模擬檔案,從Gen4 SSD系統碟寫入Exos X24

寫入速率最快約335MB/s,但來不及抓下來存檔。
AP1GczN5zp73P1XNPdmfJhILVgLErILBO685--EaN9Gs8IygHup7QaubFa4aQ6x2t0mMXWUcyWOI8cSN04sJ03w8cDaJKOVqaFjqNjUadONojxtQbck0zec=w1200



將一個約80GB大小的隨機檔案,從Gen4 SSD系統碟寫入Exos X24

寫入速率最快約335MB/s,但來不及抓下來存檔。
AP1GczO7mYZPlg_-2u6F4p6OnuVPrBeZE6gLzVC7jWi3w4TP_uWVeXoN8mVY6mShotcM1ufYQdvYoSVYp8VLPFTari5g04bMTCS9j6zXKcXtlazTfnLJLTI=w1200



測試至此,作個簡單的測試結論:


優點
1. 部分短程軟體測試循序讀取或寫入速率貼近或超過官方標示值。
2. 採用CMR技術外,快取容量提升至512MB,硬碟外圈最快已超過290MB/s。
3. 工作負載至550TB,原廠提供五年保固。
4. 原廠對於功耗控制的強化,連續運作下的最高溫度屬於相對偏低。
5. 循序讀寫時的讀寫臂運轉聲音還算小聲(個人感受)。
6. 提供4Kn格式讓使用者自行轉換。


缺點
1. 與國外訂價相比,國內銷售的價格仍相對偏高。
2. 部分小檔似乎沒法善用較大容量快取優勢,速率表現較不穩定。
3. 密集的4K讀寫時還可以聽到略大聲的讀寫臂運作聲音,音量感受因人而異。
4. 多個測試軟體中還是無法達到官方標示的低延遲值。
5. 因無提供資料救援服務,若能主動提供一年官方資料救援就更好。


以上不專業之簡單測試到此結束,下台一鞠躬,一切的批評希望廠商能見諒,
本文不作筆戰用,若有指教歡迎大家一起來討論。
