技嘉從GTX 200系列開始就有在推SOC超級超頻版,GTX 400系列當然也不會缺席。前幾天技嘉正式發表了GTX470 SOC超級超頻版,除了比原本預設時脈要增加之外,用料比起公板也更高一級,散熱器的加強自然不在話下。

技嘉 GTX470 SOC 版的散熱器當然不能沿用公板,不然就整個Low掉了。所採用的Cooler與先前推出的GTX460散熱器原理有點類似。


GTX470 SOC的散熱器採用 Windforce 風之力散熱技術。三顆風扇, 左右兩顆有點傾斜,據官方說法是可以降低風扇之間的擾流,可以有效的避免熱區形成及熱滯留。


從GTX470 SOC的背面可看出,PCB板設計與公板大不相同,長度也不一樣,GTX470 SOC應該跟標準GTX480差不多。


乍看之下大家都會以為這些東西是記憶體,非也~這是NEC TOKIN所出的薄膜式大電容。


密密麻麻的12相電源設計。


支援4Way SLI。


輸出埠的部份與公板相同,雙DVI加上Mini HDMI。還有一樣得吃兩個Slot。


從底部這個角度就可以看出散熱器是有一點傾斜角。散熱器外框採用金屬材質,比起塑膠實在有質感多了。












與公板相同,需要兩個6PIN。


接著當然是要來好好端詳一下這個散熱器。拆下很容易,四根螺絲旋下就可以拿下來。


這款GTX470 SOC版的散熱器又稱為WINDFORCE 3X,三風扇加上大面積的散熱鰭片,感覺有一點點像是AC的款,不過WINDFORCE 3X外型看起來比較俐落些。


與晶片接觸的部分採用比較容易散熱的銅材質,但...看起來有點....。


左右兩邊的散熱鰭片也不是一般方方正正的,越靠外側面積越大。




比起AC來說,WINDFORCE 3X算薄了...


熱導管的部份採用純銅材質,從外觀來看有4根熱導管,但官方的資料是3根,可能官方勘誤,或是外部所看到的有兩根是同一根。


既然都拆了,接著來看看PCB板。


GF100-275-A3晶片。


記憶體採用Samsung GDDR5 1280MB。


12相供電模組,易熱的部分也使用了一個長形的散熱鰭片,雖然看起來有點弱,不過了勝於無啊!


測試平台
CPU: AMD Phenom II X6 1090T (@ 4GHz)
CPU Cooler: Jetart PC2200
RAM: GSKILL DDR3 1600 2GBx2
MB: Gigabyte 890FXA-UD7
VGA: Gigabyte GTX470 SOC Driver: 258.96
HDD: Seagate Barracuda 7200.12 1TB
PSU: Highpower 1000W Plus Gold 80+
OS: Windows 7 64bit

從底下GPU-Z可以看到這張Gigabyte GTX470 SOC的相關資訊,超頻版當然時脈一定要比公版高才算, GTX470 SOC時脈為700/1674MHz,比起預設公版608/1674MHz,核心時脈要高出了將近100MHz!

3Dmark06 noAA:21659


3Dmark06 4xAA:21108


3Dmark06 8xAA:19910


3Dmark Vantage:P20127


H.A.W.X / 特效全開或最高 / 解析度1920x1080
DX9 noAA:175


DX9 4xAA:174


DX9 8xAA:163


DX10 noAA:102


DX10 4xAA:96


DX10 8xAA:83


惡靈古堡5 / 特效全開或最高 / 解析度1920x1080
DX9 noAA:107.7


DX9 4xAA:107.8


DX9 8xAA:102.2


DX9 C16XQAA:98.1


DX10 noAA:93.2


DX10 4xAA:94.3


DX10 8xAA:89.8


DX10 C16XQAA:88.6


快打旋風4 / 特效全開或最高 / 解析度1920x1080
noAA:239.25


4xAA:168.65


8xAA:157.89


C16xQAA:152.03

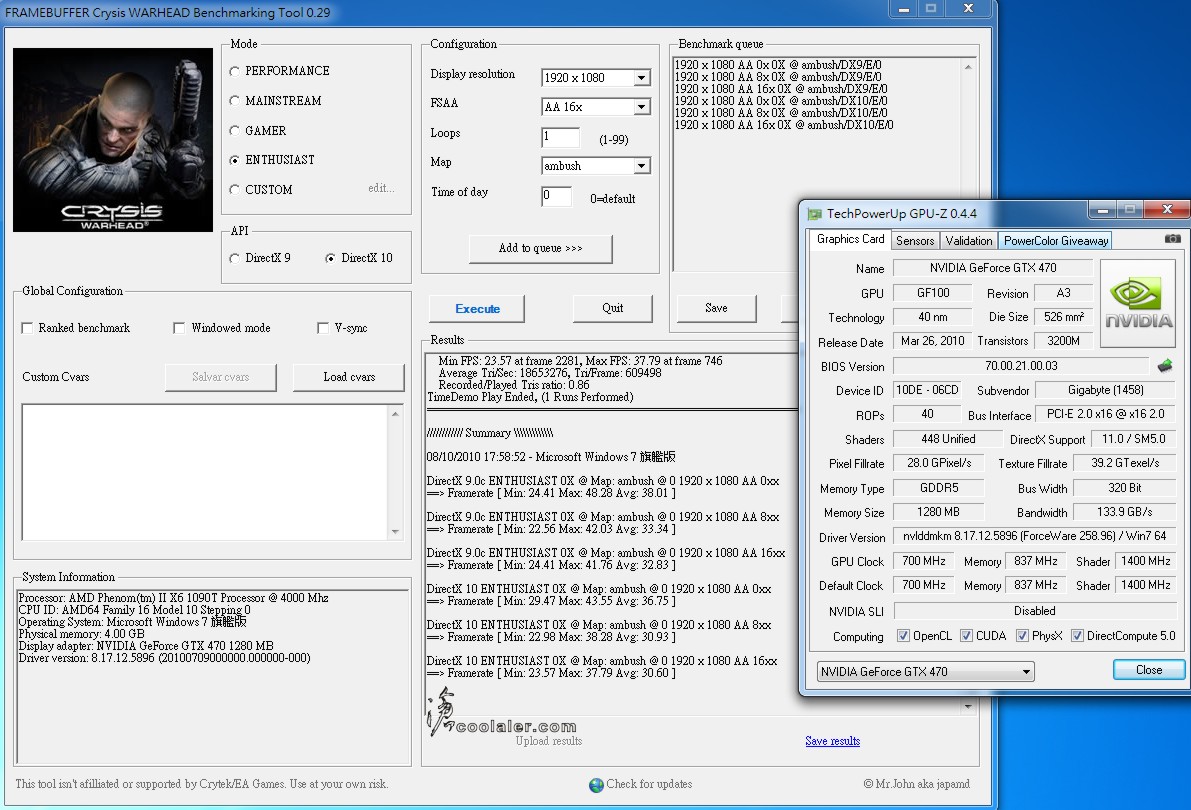

Crysis WarHead / 特效ENTHUSIAST / 解析度1920x1080
DX9 noAA:38.01
DX9 8xAA:33.34
DX9 16xAA:32.83
DX10 noAA:36.75
DX10 8xAA:30.93
DX10 16xAA:30.60


Final Fantasy XIV / 解析度1920x1080
SCORE:3755


溫度測試
室內空調27度,裸機測試。
溫度測試分別測試風扇轉速Auto以及100%兩種,使用Furmark燒機測試。

風扇轉速Auto,待機大約在51度左右,燒機測試12分鐘,溫度在91~92度之間,風扇轉速在67%,約2500轉。感覺在溫度控制的規則跟公版的散熱器差不多,溫度都控在91左右,不過這款GTX470 SOC超頻版時脈比原本的公版要高出一些,溫度應該也會比較高一點。


風扇轉速100%,不過在GPUZ監測下只有達92%,轉速大約是3180轉,待機大約是49度左右,最高溫到85度,比起Auto自動控制要低6度左右。

GTX470 SOC的散熱器風扇轉速Auto幾乎聽不到什麼聲音,相當安靜,要到真的明顯可能要到70%以上,其實在100%的測試時其實噪音雖明顯,但還在可接受的範圍,如果裝到機殼內,聲音應該會更小。


超頻版再超頻
雖然預設值700/1674MHz比起公版(608/1674MHz)核心時脈高出了將近100MHz,已經有相當程度的超頻,來看看是否還有超頻的空間!

超頻至720/1800MHz

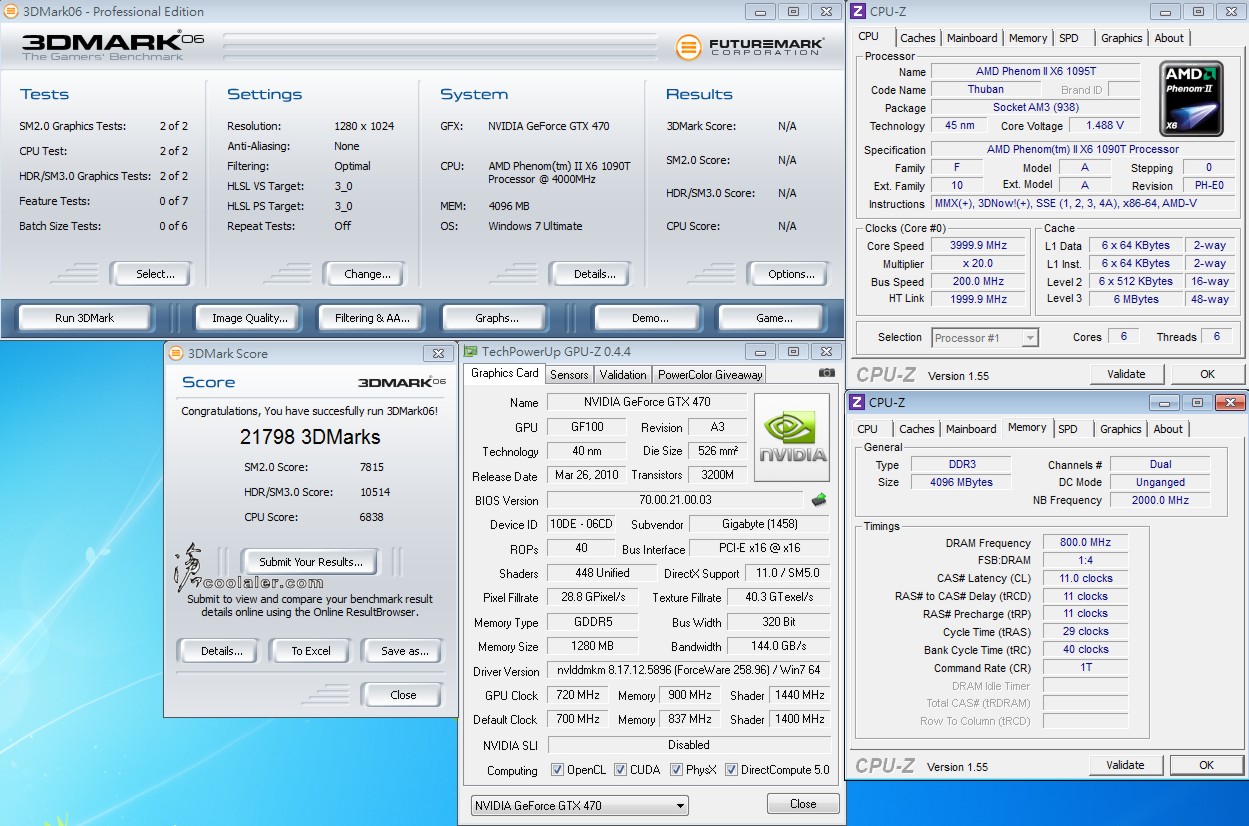

3Dmark06 過測!得分21798,比預設值21659小幅提昇一些效能。


3Dmark Vantage也過測!得分20740,比預設值20127要高出600分左右!


小結
看到溫度的測試可能有點小灰心,100%的風扇轉速Furmark壓制最低也在85度左右,其實超頻版的時脈比較高,溫度自然會比較高一點,不過還好GTX470 SOC在高轉速下並不會太吵,所以長時間使用還算ok。技嘉GTX470 SOC超級超頻版比起目前市售的GTX470時脈都要高,不過專版的價格相對比一般的版本要貴,目前集中市場有少量到貨,價格在13700左右。
