解禁一半的主機板~MSI Z77A-GD65嘗鮮測試!!

[Toppc]

將於四月八號解禁的1155平臺新晶片組!
Z77

先來一片微星Z77A-GD65 ^^

彩盒
大辣辣的軍規三代 加上一秒超頻及CLICK BIOS 2代

配件除說明書等相關外.一樣附上燙金的軍規認證! :MMM:

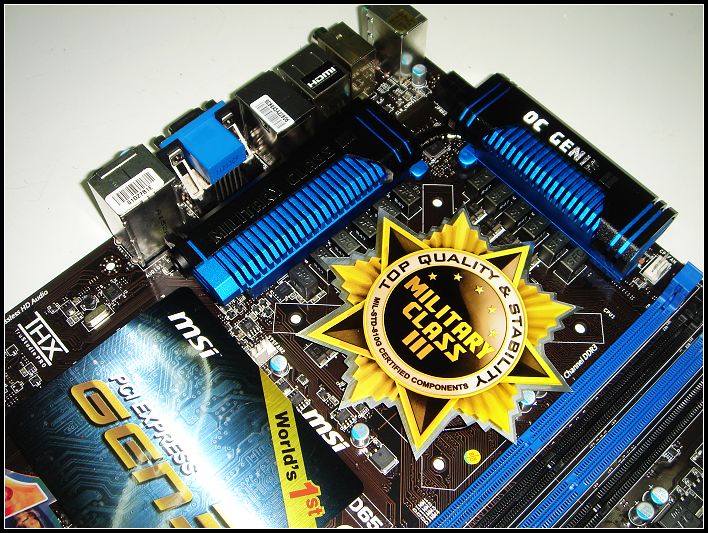

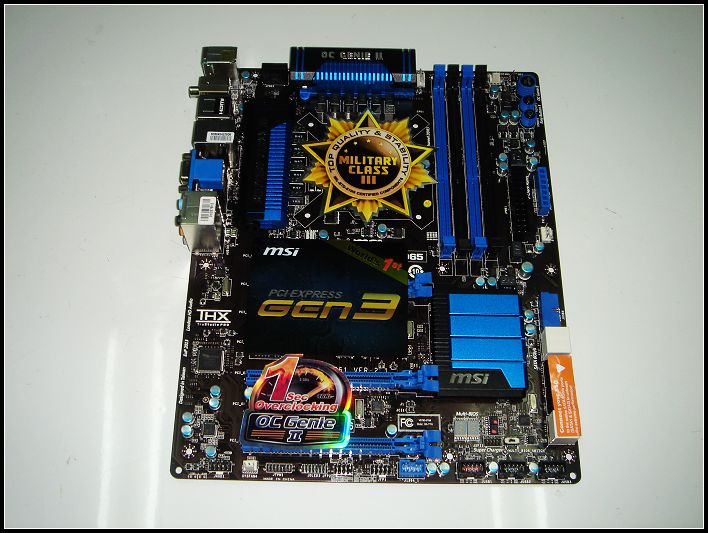

主機板本體採全黑化PCB底板
撘配藍黑相間色調.整體看起來質感一流!

Z77A-GD65為中階以上定位.用料相當大方..一口氣灑了用12相供電 其中11相為微星主打DR.MOS
除轉換功率高之外.低溫亦為賣點之一
且自X79以來.新一代DR.MOS全部加入溫度監控.當機殼內散熱不良或溫度異常時
主機板會自動先降低CPU速度.如無改善則會自動發重開機命令.用以保護各種零件能夠長期穩定使用:MMM:

共四條記憶體擴充槽.最高支援8GX4 共32GB
右上角則為微星獨家OC GENIE一秒超頻以及玩家常用的RESET及POWER按鈕

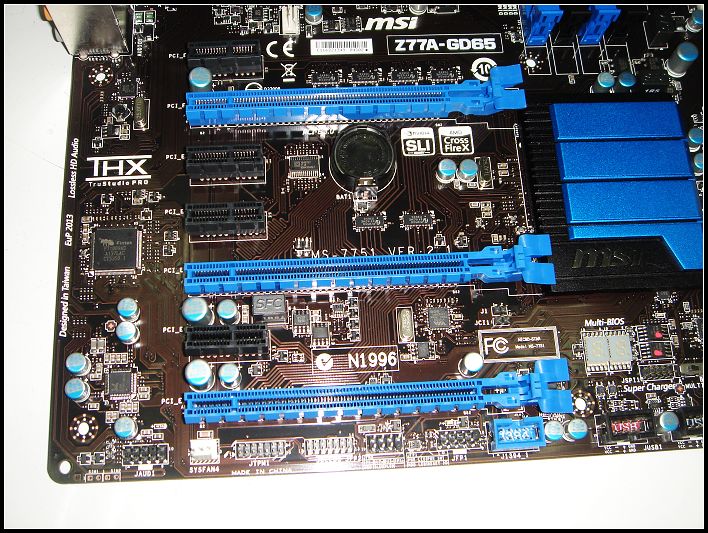

擴充插槽部份則堤供PCI-E 3.0 16/8+8/8+4+4 三種排列組合(當然也向下相容PCI-E 2.0)

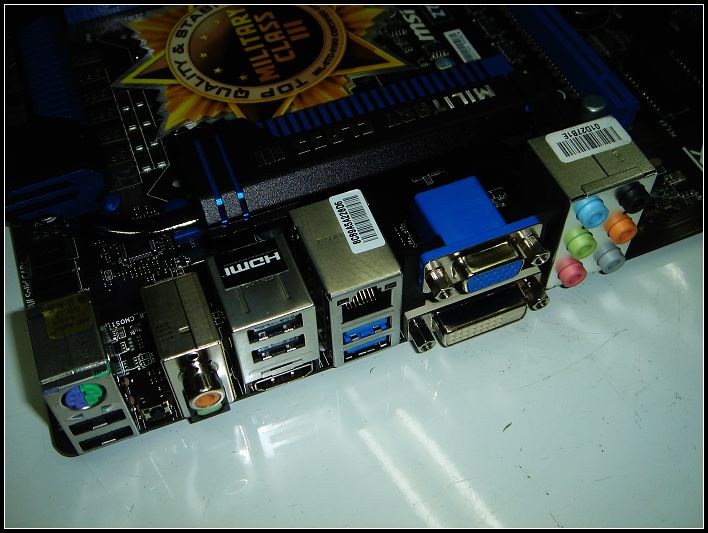

後輸出背板部份介紹:
除鍵盤滑鼠兩用的PS/2以及USB 2.0 /3.0接頭外
更提供光纖及同軸音源輸出 以及HDMI/DVI-E(無法轉類比)/D-SUB三種廣泛使用介面
沒記錯的話..Z77搭配IVY將提供兩組數位一組類比輸出..也就是將提供高達三螢幕輸出!

微星這次看來真的是拼了.網路晶片竟然直接採用玩家心目中最佳網卡... INTEL網路控制晶片 ;nq;

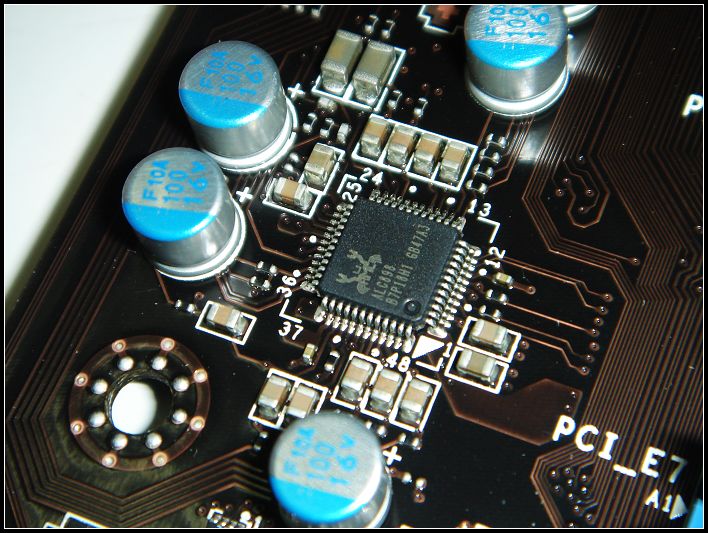

REALTEK ALC898音效控制晶片提供高達八聲道輸出!

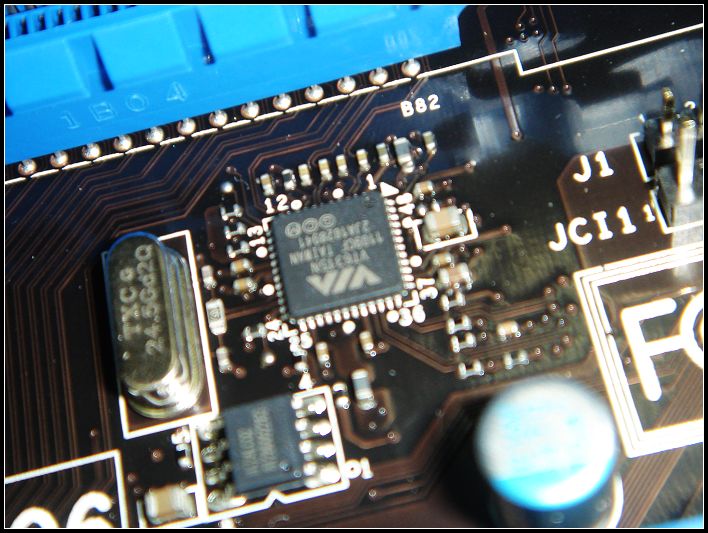

VIA IEEE 1394控制晶片

採用MULTI BIOS設計.並提供玩家自行手動切換功能.
跟一般市面雙BIOS設計相同的是備援BIOS功能
最大特點在於開機狀態下切換BIOS跟BIOS內可設定連動更新
(第一顆更新完正常開機後.進BIOS開啟該選項.則可自動更新第二顆BIOS)
如關閉自動更新功能.可兩顆BIOS存不同版本的BIOS.玩家也可以自由交換使用 :MMM:

兩個數字燈則提供DEBUG除錯功能.方便玩家查問題(尤其是超頻) ;em25;

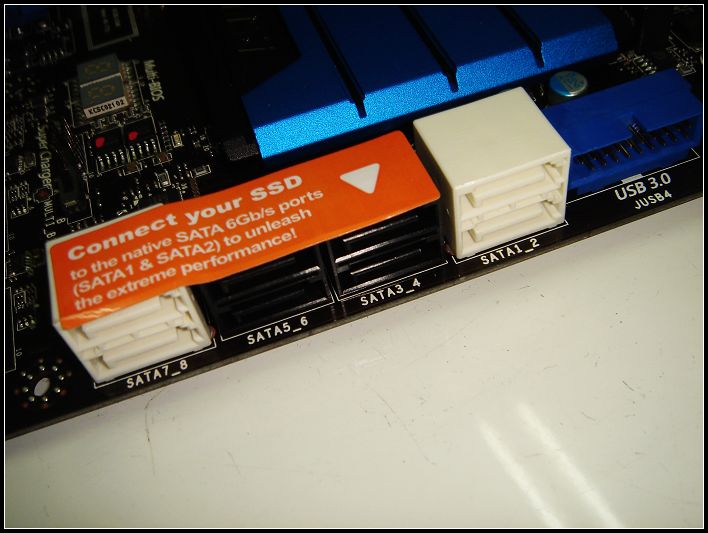

原生兩組SATA3(SATA1&2)四組原生SATA2(SATA3~6)以及第三方SATA3控制晶片(SATA7&8)
並貼心叮嚀..想要最佳效果(如目前火紅的高速SATA3 固態硬碟)記得要插在SATA1&2

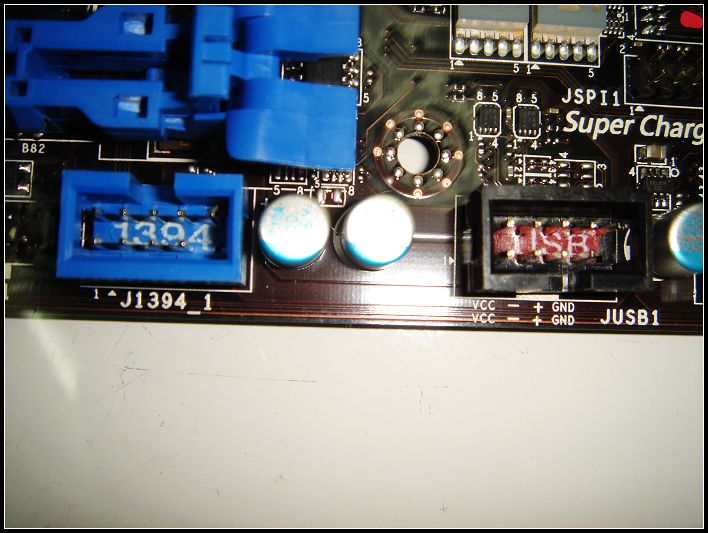

IEEE 1394接頭以及最高1.5A電流輸出的Super Charger接頭(紅色底)

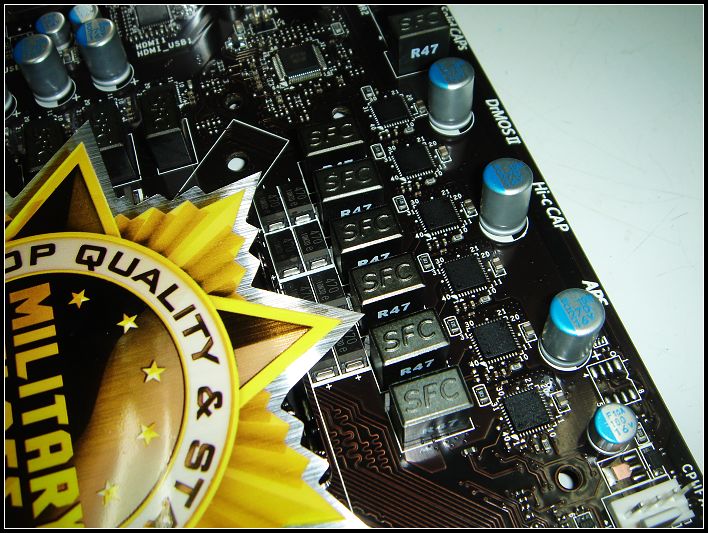

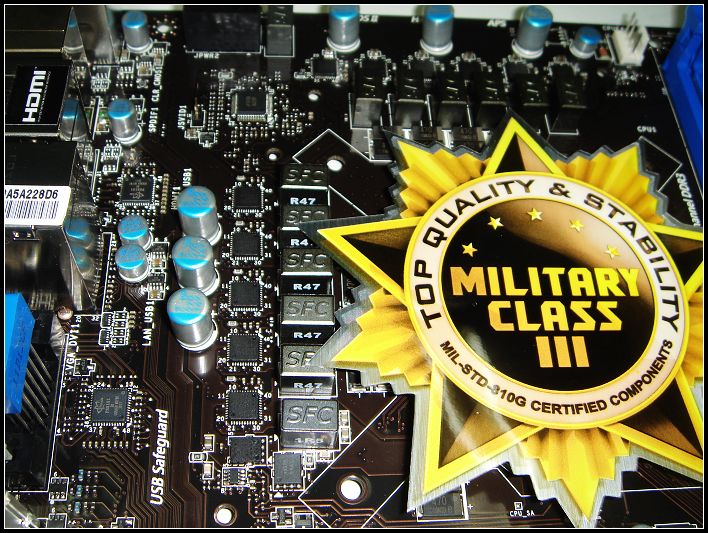

取下散熱片後..可以一眼看出 滿滿一整排的第二代含DR.MOS
當然還有微星SFC電感搭配頂級的HI-C CAP钽質電容 ;nq;

供電另一側...一樣灑滿料的軍規三代 DR.MOS/SFC電感/HI-C CAP钽值電容

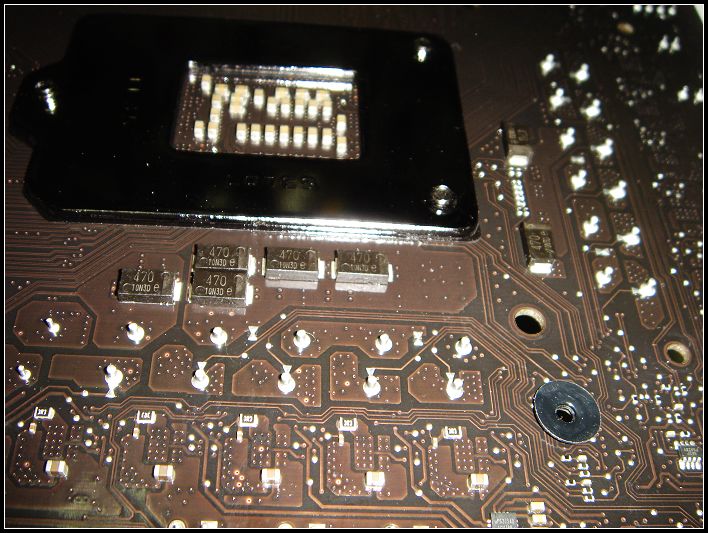

喵的勒..剛剛才注意到..前面钽質電容擺不下..連後面都有!!

來企粗宵夜!



[jerrychen21]

;nq;
哇～～ 怎麼會這麼讚呀 ><



[blackz]

消夜一吃完要忙囉



[AbNeGaEtLs]

好棒 看來比P67A GD65和Z68A GD65 提升不少
難怪電桿旁正面只有8個感覺有點少 背面竟然偷藏了6個 ;nq;
價格也會比之前兩張GD65高吧



[ccbxeon]

不錯喔
該有的都有
期待林董的深入測試



[richie12200]

真是...早的開箱文阿～感謝林董的分享！等看Ivy Bridge的威力到底如何。



[macchen]

讚哦，這麼快就有測試板了哦，果然是林董啦。



[jack26704678]

不錯喔 用 INTEL的網路控制晶片

話說 這次主機板 還蠻好看的;face0; 有合我的胃口



[Happypc]

還有解禁一半的主機板...不會備抓去喝咖啡吧 ^^ ;face0;



[ldas]

不知道網路晶片是用INTEL哪顆晶片
