NVIDIA的GTX500系列由GTX580、GTX570領頭攻頂,也替消沈已久的NVIDIA出了一口悶氣,咱們如果撇開不久前的過渡GTX400系列不談,這一切應該會更美好,只是應該有不少人買了之後很幹,但...如果你有忍住,還有一張中高階卡值得參考,也就是台灣時間25日晚上10點正式解禁的這張「GTX560 Ti」。

先來說說GTX560 Ti的基本規格,似乎復古流行當道,暨AMD宣布將以前的"FX"拿回來命名新款頂級處理器的時候,NVIDIA新款的中高階GTX560也冠上了"Ti",在數年前NV的GeForece 3及4系列,比較高階的顯卡都以Ti命名,例如Ti 500、Ti 4800...等等,不過並無法得知這用意到底為何,但可以確定一點,GTX560 Ti在超頻上挺凶悍的!

NVIDIA GTX560 Ti 採用GF114核心晶片,擁有384個CUDA Core,預設的GPU時脈為820MHz,記憶體的部份則是採用1GB GDDR5,頻寬為256Bit,預設時脈為4000MHz。其實GTX560 Ti應該老早就可以出,只是可能礙於市場庫存及價格區間調整的問題而延宕,也因為這樣各大廠商,有不少時間可以準備"專版",所以尚未解禁之前所看到的間諜照幾乎都是專版,且時脈也都比預設值還要高。

此次入手的這張GTX560 Ti為GIGABYTE所推出的「N560SO-1GI」,從型號可以看出SO代表就是SuperOC,已經是超頻的版本,散熱器的部份也改為自家專用的WINDFORCE系列,並正式中文命名為「威風超頻版」。


技嘉首款推出的GTX560 Ti顯示卡,型號為GV-N560SO-1GI。


GTX560 Ti的PCB長度約24.2公分左右,比起GTX570、GTX580都還要短一些。


N560SO-1GI 所搭配的WINDFORCE散熱器,在這一個版本有蠻大的改變,先前GTX460只有2根熱導管,這次增加到4根,且風扇的傾斜的角度更大一些,據說可以更有效的帶走廢熱。


風扇角度傾斜的設計,可以比起傳統直吹的風扇可能減少擾流。


GTX560 Ti需要外接兩個6PIN電源。


風罩底下當然就是散熱鰭片。


支援SLI。


輸出埠miniHDMI、雙DVI。


基本上這顯卡只有四根螺絲固定,很好拆。


GF114核心晶片。


記憶體採用Samsung K4G10325FE-HC04,也就是0.4ns。


用料上可不馬虎,Metal Choke的電感以及鋁殼電容。


WINDFORCE 威風散熱器。


與GPU接觸的底座。




大面積的散熱鰭片。




散熱鰭片的設計,配合傾角的風扇出力,中間比較窄,左右兩邊比較寬。


下一頁-基本測試
[multipage=基本測試]
測試平台
CPU: Intel Core i5 750(@ 4GHz)
CPU Cooler: CoolerMaster V6
RAM: GSKILL DDR3 2000 2GBx2
MB: GIGABYTE P55-UD3P
VGA: GIGABYTE NVIDIA GTX560 Ti(N560SO-1GI)
HDD: Seagate Barracuda 7200.12 1TB
PSU: HighPower 80+ Gold 1000W
OS: Windows 7 64bit

從底下個GPU-Z可以看出這張N560SO-1GI已經是超頻過的版本,而且幅度並不小,GPU從原本的820超到1000MHz,記憶體也從原本的4000MHz超到4580MHz。

3Dmark06 noAA:24183


3Dmark06 8xAA:22189


3Dmark Vantage:P25907


3Dmark11 Entry:E7681


3Dmark11 Performance:P4934


3Dmark11 Extreme:X1690


下一頁-遊戲測試
[multipage=遊戲測試]




遊戲的部份,解析度皆設為1920x1080,特效全開最高。

H.A.W.X
DX9 nAA:237


DX9 8AA:202


DX10 nAA:139


DX10 8AA:104



H.A.W.X 2
DX9 nAA:218


DX9 8AA:197


DX11 nAA:186


DX11 8AA:144

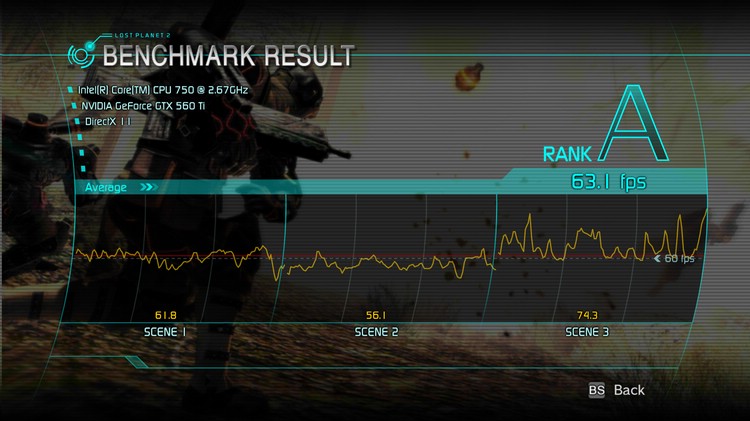

失落的星球2
DX9 nAA:80.4


DX9 8AA:69.2


DX11 nAA:63.1


DX11 8AA:52.5



惡靈古堡5
DX9 nAA:132.6


DX9 8AA:115.2


DX10 nAA:130.9


DX10 8AA:112.7



快打旋風4
nAA:297.43


8AA:200.95



太空戰士14
Low:7243


High:4913



Crysis WarHead
DX9 nAA:45.65
DX9 8AA:39.53
DX10 nAA:43.75
DX10 8AA:36.33


下一頁-效能差異比較
[multipage=效能差異比較]





與先前同平台所測的GTX570、GTX580、HD6970一同加入比較。

3Dmark


遊戲的部份


3Dmark的測試中,技嘉的這張GTX560 Ti 威風超頻版分數相當接近公版GTX570,有些甚至還超前,遊戲的部份與GTX570的差距也不大,除了失落的星球2以及太空戰士14比較有落差之外,大部分都只有兩三張的差異。

這張GTX560 Ti 威風超頻版有試過要將時脈繼續往上超,不過似乎在技嘉的工程師調校下已經是很緊繃,核心1030MHz過不了就沒興趣在往下調了。GTX560 Ti 預計這幾天就可以在市場上看到,價格大約是台幣七千多塊到八千多不等,因廠牌、系列而異。
