全漢FSP 藍極光 400W 80Plus銅牌 測試

soothepain

full loading
已加入
9/17/03
訊息
19,423
互動分數
1,866
點數
113
網站
www.coolaler.com
搭配中低階的周邊,若沒有過多的需求,大部分的玩家都會選擇300W~400W的電源供應器,瓦數可不是外盒或標籤標示多少說了算,還得考慮到轉換效率是否符合硬體耗電需求,所以目前通過80PLUS認證的電源供應器已經是選購指標之一。這次入手的是全漢FSP所推出的藍極光400W,最高轉換效率有85%,符合80Plus銅牌規範。

藍極光 400W彩盒使用Free Style街頭籃球的人物代表。


彩盒背面可以看到產品特色及電源接頭組數。藍極光 400W通過80Plus銅牌認證,並且採用全日系電容,有過電壓、電流及溫度過高保護,且搭配一顆12cm藍光LED液態軸承風扇。

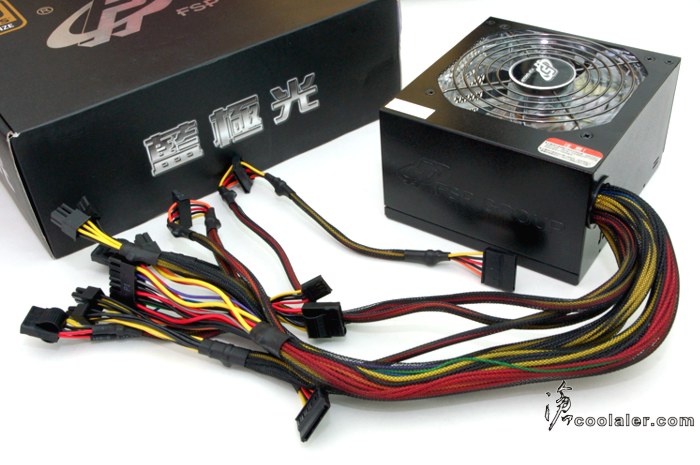

全漢FSP 藍極光 400W 整體外觀有相當大的改變,在顏色上以往都採用官方代表的藍色,這此改用黑色霧面烤漆。

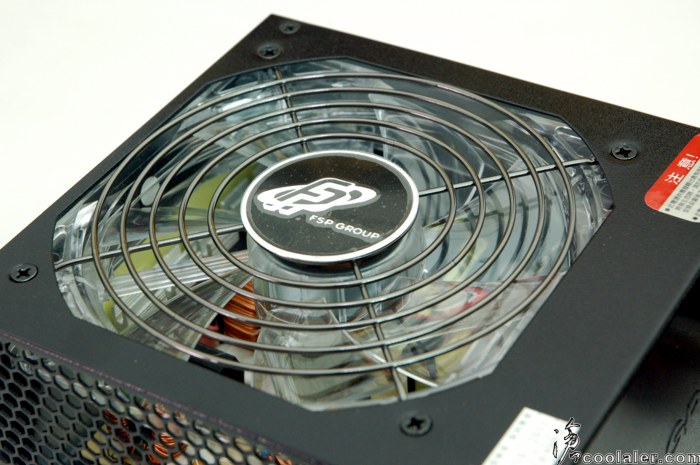

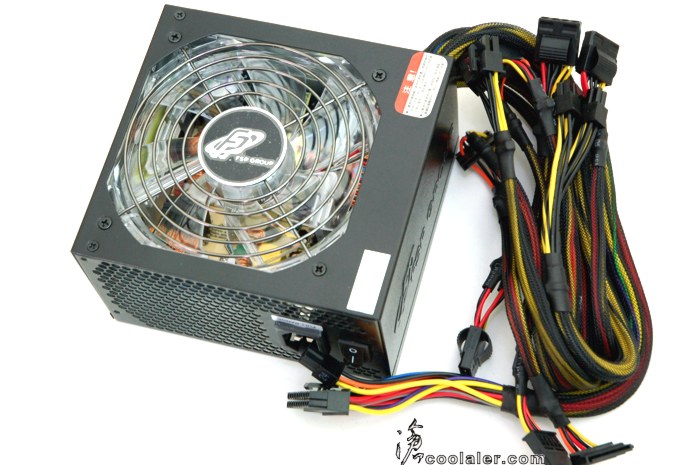

在散熱的部份,藍極光 400W搭載一顆12公分液態軸承風扇,運轉時會發出藍光。

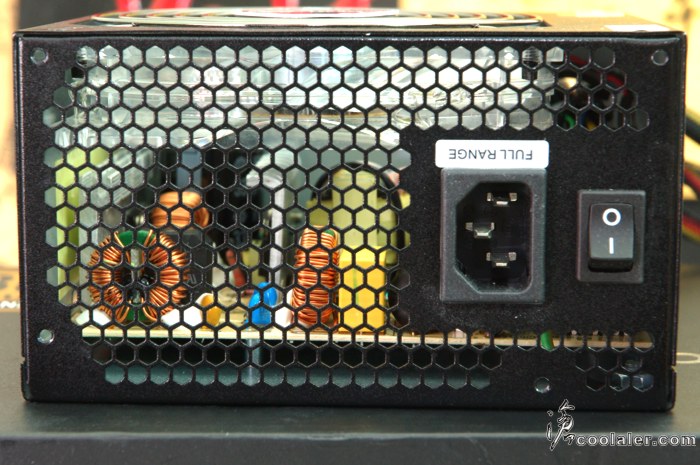

背面則是採用蜂槽孔設計,以利整體散熱。

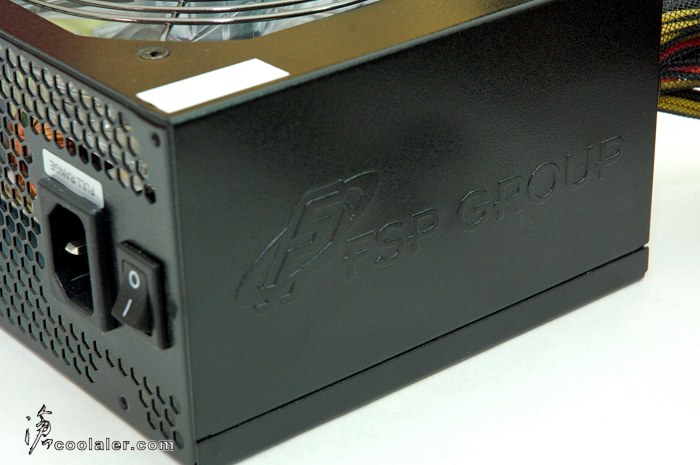

電源本體的側邊有FSP品牌字樣。

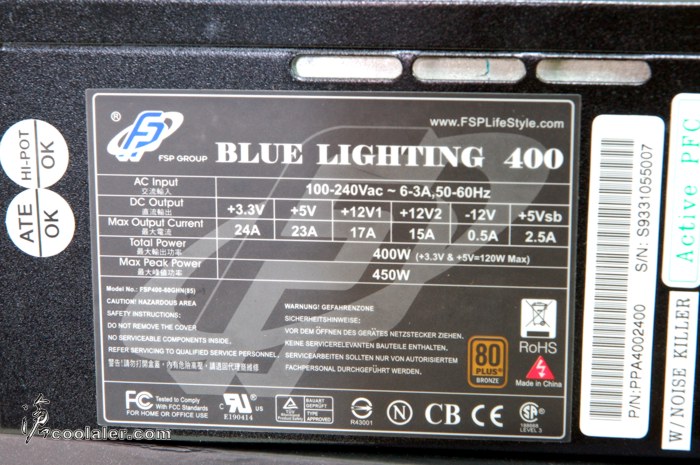

藍極光 400W規格表。

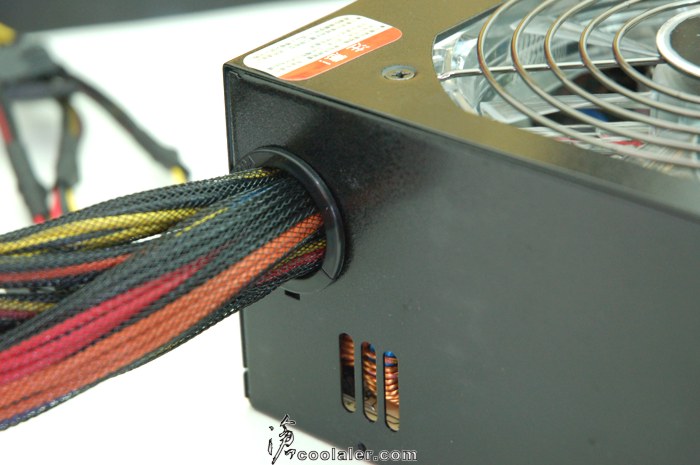

電源出線孔有採用塑膠護墊保護。


藍極光 400W全線材都採用護網包覆,利於整線。



藍極光 400W電源線的部份
主電源線 20+4PIN x1
CPU電源 4+4PIN x1
PCI-E電源 6+2PIN x1
SATA x4、PATA x3、Floopy x1

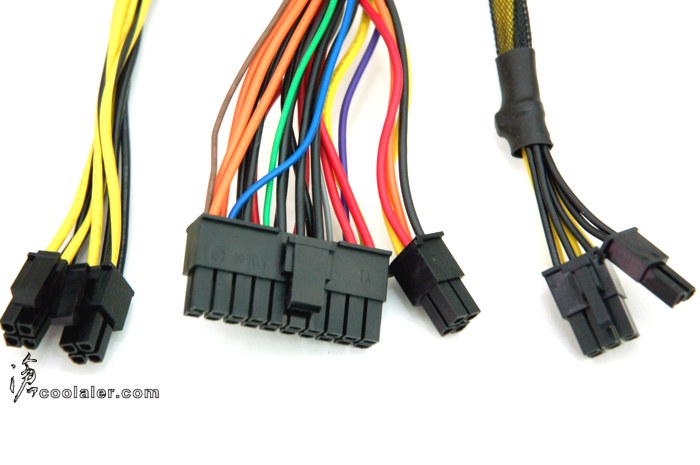

主電源線採用20+4PIN設計,CPU電源為4+4PIN,另外有一個6+2PIN PCI-E顯卡電源。

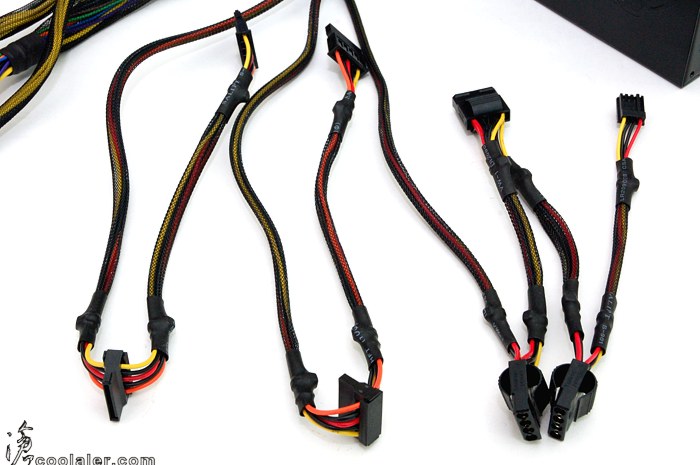

SATA的電源一共有2組,1組各有2個。另外一組則是3個IDE硬碟電源及1個軟碟電源。



測試平台
CPU: INTEL Core i7 975 Extreme
CPU Cooler: Tuniq tower 120 extreme
RAM: DDR3 1600MHz 2GBx3 CL8
MB: EVGA classified X58
VGA: Gigabyte NVIDIA GT 220
HDD: SeagateBarracuda 7200.12 1TB
PSU: 全漢FSP 藍極光 400W 80Plus銅牌
OS: Windows 7 RC 7100 64bit

測試CPU滿載的部份。
OCCT 3.1.0 CPU測試 6分鐘
3.3V的部份初始測得3.28V左右,波動0.03V。


5V的部份初始測得5.13V左右,無波動。

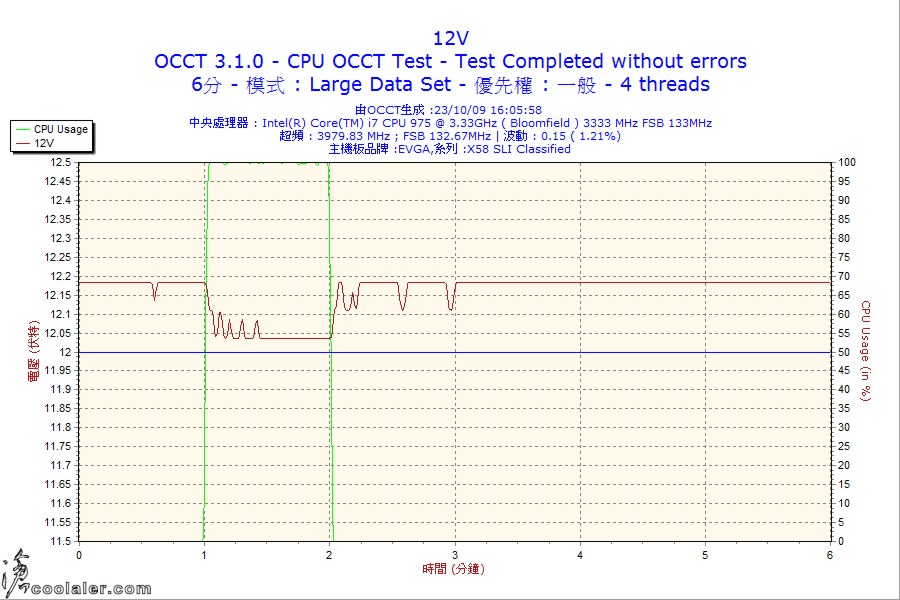

12V的部份初始測得12.18V左右,波動0.15V。


OCCT 3.1.0 CPU測試 30分鐘

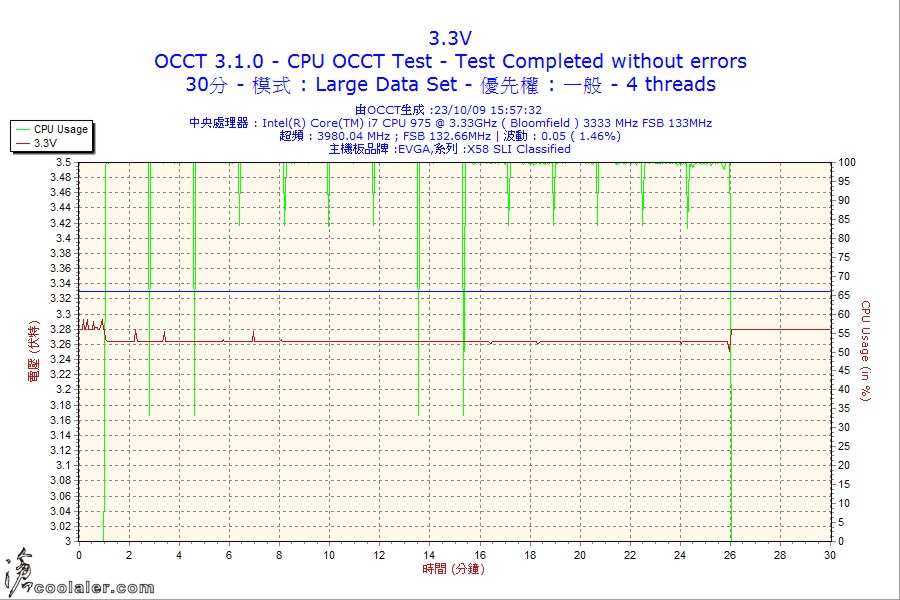

3.3V的部份,波動0.05V。

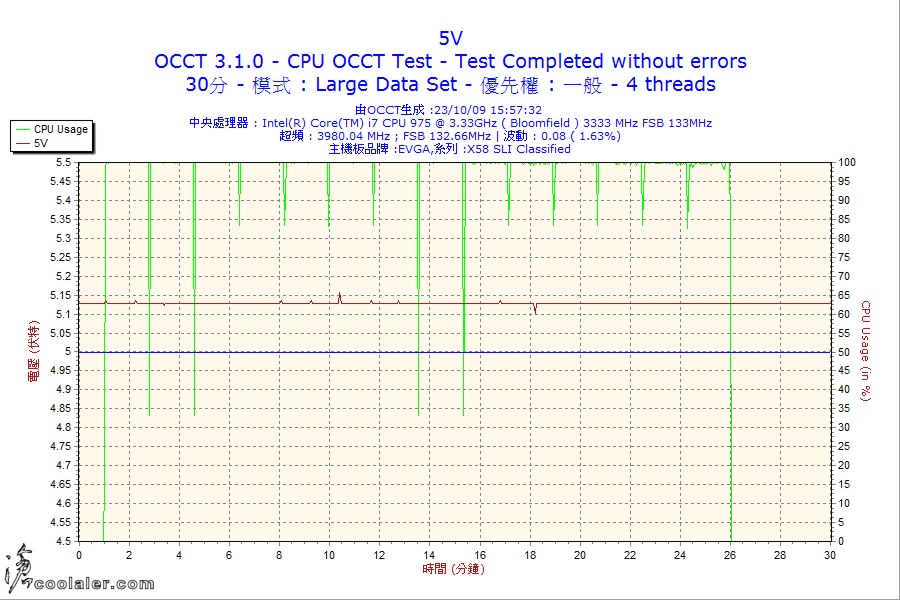

5V的部份,波動0.08V。

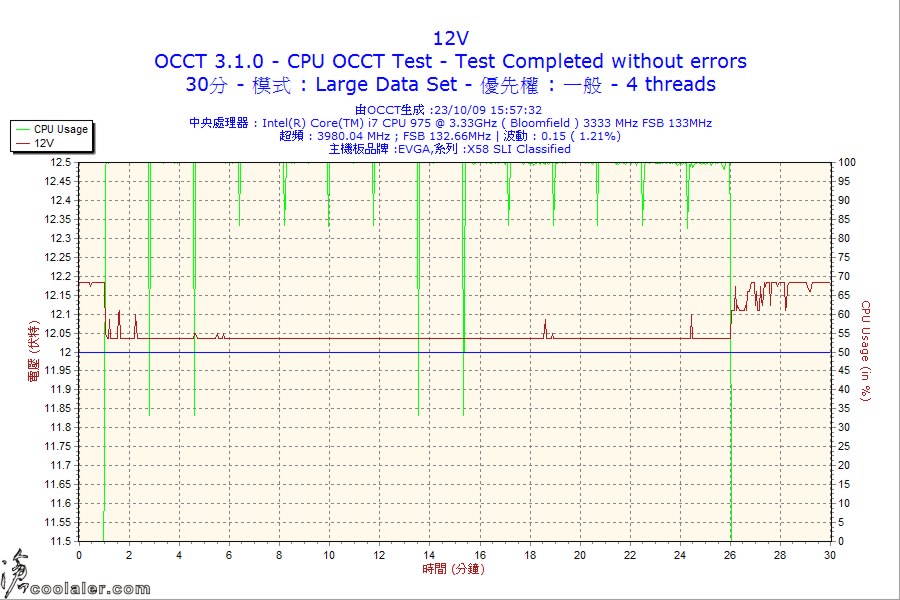

12V的部份與6分鐘測試相同,波動0.15V。



接著是OCCT Power Supply測試,讓GPU、CPU滿載,讓整機功耗最高幾乎達到全載。

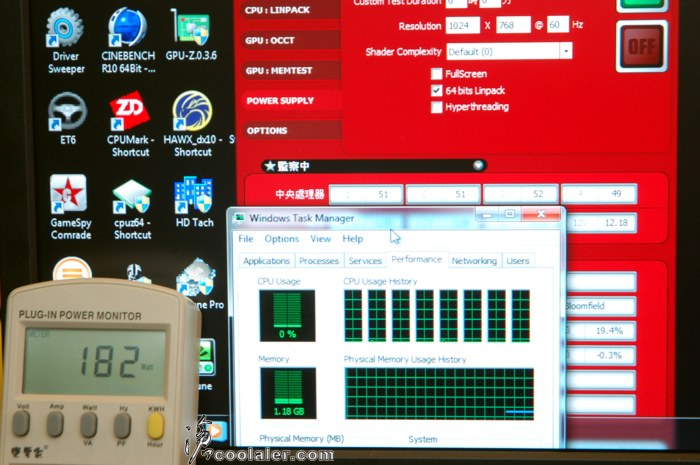

整體整機待機時約182W。

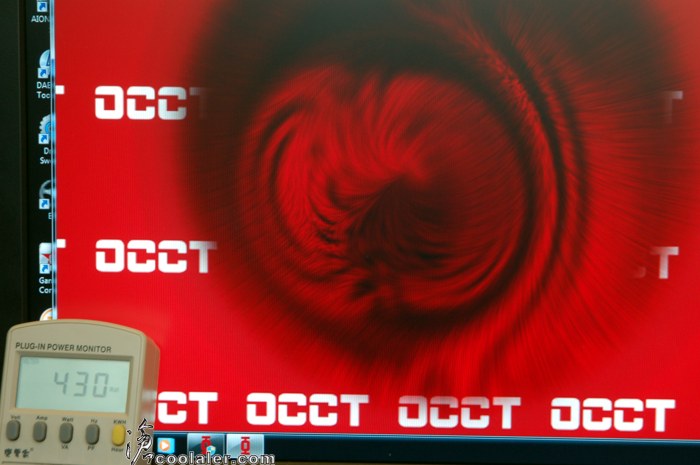

燒機時的耗電量約430W。



OCCT 3.1.0 Power Supply測試 6分鐘

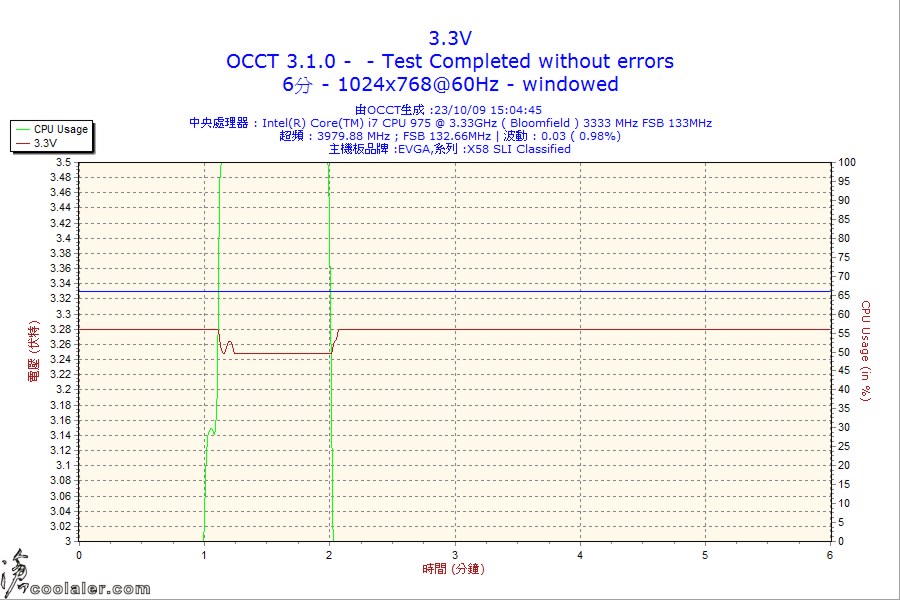

3.3V的部份初始測得3.28V左右,波動0.03V。


5V的部份初始測得5.13V左右,波動0.04V。

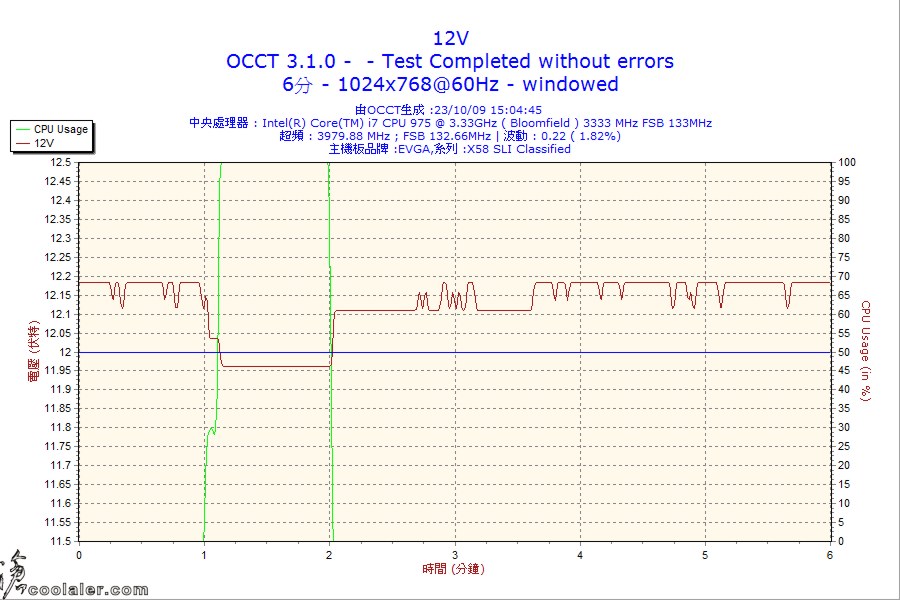

12V的部份初始測得12.18V左右,波動0.22V。


OCCT 3.1.0 Power Supply測試 30分鐘

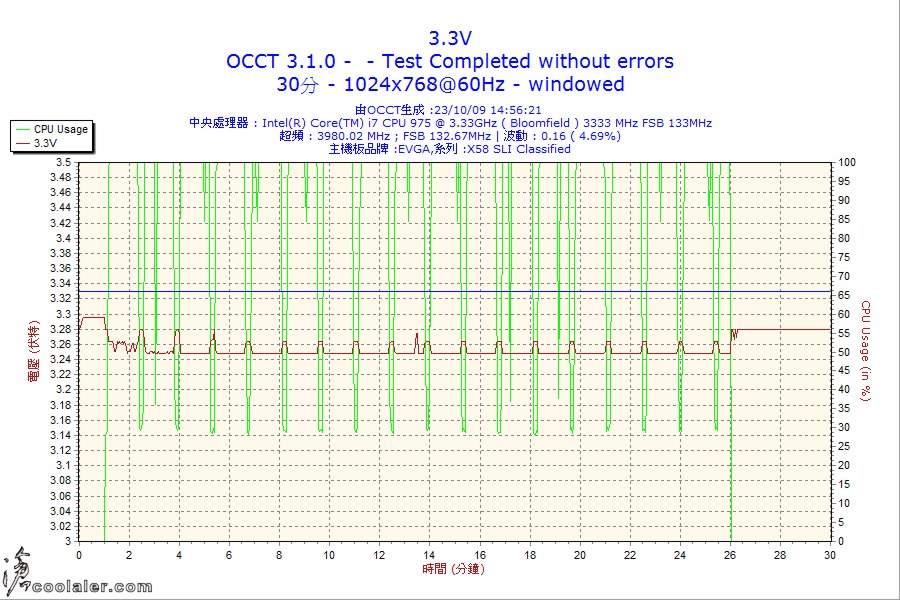

3.3V的部份,波動0.16V。

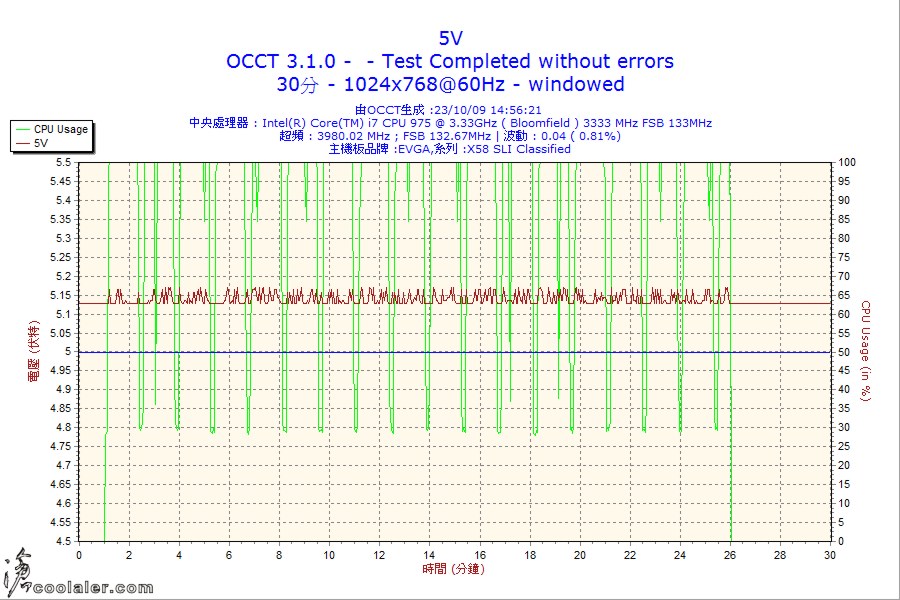

5V的部份,波動0.04V。

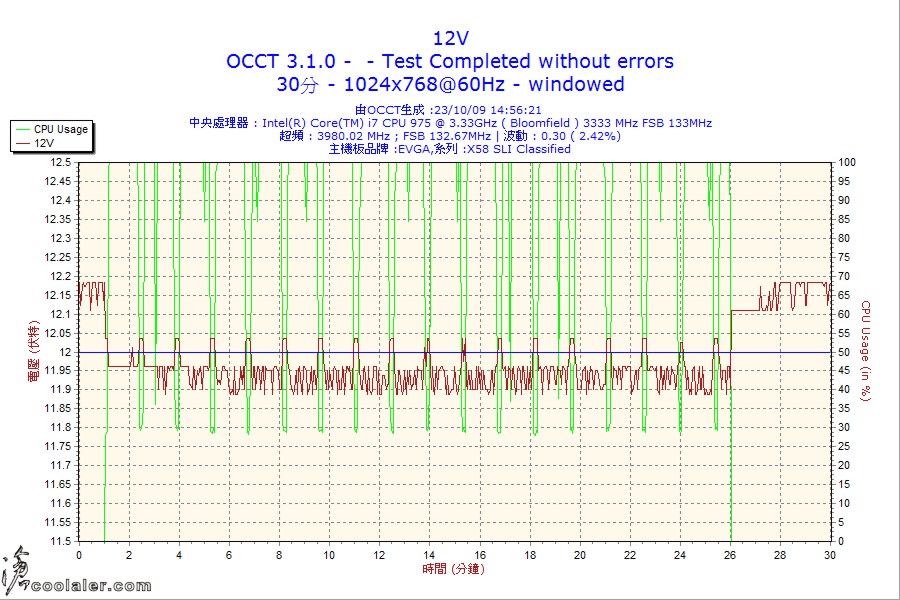

12V的部份,波動0.3V。


接著來看看實際三用電錶測得的數據差
以下使用OCCT 3.1.0 Power Supply測試時測得

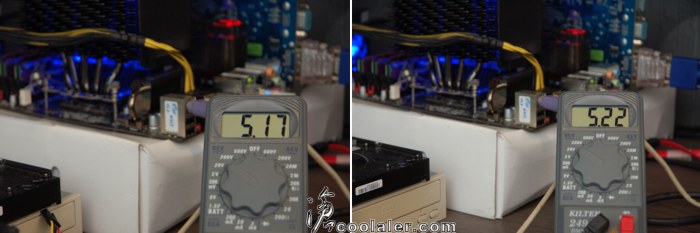

5V的部份,待機為5.17V,滿載時最高到5.22V左右,波動0.05V。

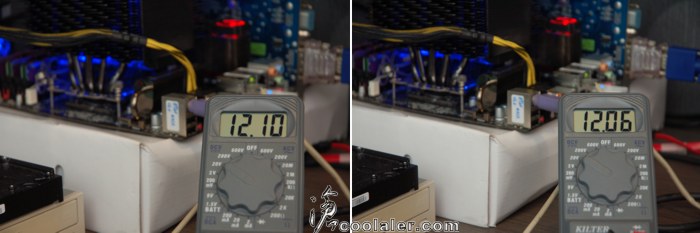

12V的部份,待機為12.10V,滿載時最低到12.06V左右,波動0.04V。


藍極光 400W的5V及12V波動都不算大,幅度最高不超過3%,還在合理範圍之內。目前集中市場的售價大約是2400台幣左右,比起其他品牌同樣是400W 80Plus的價格算是差不多,不過藍極光 400W有銅牌認證,在轉換效率上會比較高一些。

最後編輯:

ST-15K.3

我是恐龍..
已加入
9/18/03
訊息
21,558
互動分數
23
點數
38
年齡
43
網站
www.coolaler.com
全漢的PSU真的不錯...我有一顆350W從P4 1.7用到現在E5300...


s952613123

榮譽會員
已加入
8/1/09
訊息
1,566
互動分數
0
點數
36
GT220 + I7 975 也會破430W喔 真是恐怖


skyend

觀察會員
已加入
11/24/08
訊息
1,675
互動分數
0
點數
36
GT220 + I7 975 也會破430W喔 真是恐怖

更恐怖的是標400W 竟然表上到430W
而且圖都沒什麼波動 果然是標示不明 少標了;em03;


eLove

榮譽會員
已加入
4/5/08
訊息
1,394
互動分數
8
點數
38
更恐怖的是標400W 竟然表上到430W
而且圖都沒什麼波動 果然是標示不明 少標了;em03;
變電家或者是電力天使量測出來的是指台電必須供應給PSU的電量 (輸入端)
實際電腦耗電量(輸出端)必須再乘以0.86(假設轉換效率是86%),所以得出的結果是430x0.86=369.8W
並未超出該PSU的最大輸出400W,若是達到400W的輸出,則台電必須供應465W (同樣假設轉換效率是86%, 400/0.86=465W)

ps:
86%轉換效率是指輸入轉到輸出的轉換效率有86%
轉換效率越高是比較省電的


星空騎士

榮譽會員
已加入
8/2/07
訊息
3,362
互動分數
0
點數
36
電源這東西不懂還真難分辨好壞 也不知怎麼測試
只好跟著大家買廠牌


oil333

初級會員
已加入
5/28/08
訊息
15
互動分數
0
點數
0
我室友就是買這顆啦~一開始我還以為他中樂透去買BQT的說...
他剛買不久,所以效能還不知道啦,不過有聽他是在礁說線的長度短的太離譜,
內部風扇不知道哪個公司做的沒看過不知道會不會是地雷之類的...
我是勸他既買之則安之啦...是我可能買藍精暫就好了,看來只差全日系電容跟銅牌吧,
但還可以多留5-6張小朋友在家陪我比較實在...
迷之音:全漢電源怎麼好像在抄BQ的感覺咧...維持原來不好嗎?


sharon

初級會員
已加入
9/23/09
訊息
35
互動分數
0
點數
0
我室友就是買這顆啦~一開始我還以為他中樂透去買BQT的說...
他剛買不久,所以效能還不知道啦,不過有聽他是在礁說線的長度短的太離譜,
內部風扇不知道哪個公司做的沒看過不知道會不會是地雷之類的...
我是勸他既買之則安之啦...是我可能買藍精暫就好了,看來只差全日系電容跟銅牌吧,
但還可以多留5-6張小朋友在家陪我比較實在...
迷之音:全漢電源怎麼好像在抄BQ的感覺咧...維持原來不好嗎?

之前就有朋友想買這顆
只是擔心線材不夠長
因為全漢其他系列的線材好像都不長
後來他作罷
還是乖乖買BQT
現在用的感覺還不錯
對啦 我剛一看也以為這顆是BQT
很像不過風扇不一樣
個人覺得黑色是真的比較好看
比藍色有質感


skyend

觀察會員
已加入
11/24/08
訊息
1,675
互動分數
0
點數
36
變電家或者是電力天使量測出來的是指台電必須供應給PSU的電量 (輸入端)
實際電腦耗電量(輸出端)必須再乘以0.86(假設轉換效率是86%),所以得出的結果是430x0.86=369.8W
並未超出該PSU的最大輸出400W,若是達到400W的輸出,則台電必須供應465W (同樣假設轉換效率是86%, 400/0.86=465W)

ps:
86%轉換效率是指輸入轉到輸出的轉換效率有86%
轉換效率越高是比較省電的

是沒錯拉 只是快全負載 能夠有這樣的成績 算是非常好

之前就有朋友想買這顆
只是擔心線材不夠長
因為全漢其他系列的線材好像都不長
後來他作罷
還是乖乖買BQT
現在用的感覺還不錯
對啦 我剛一看也以為這顆是BQT
很像不過風扇不一樣
個人覺得黑色是真的比較好看
比藍色有質感

線長的問題 發文者 就沒提到 只是都提到優點
好比狼大測試文 優缺點 都有提到:lkl:


ksvs

一般般會員
已加入
9/25/06
訊息
53
互動分數
0
點數
0
哈哈~~~外包裝盒做的好年輕化喔
這個設計厲害
