壞的塔扇讓你燒機房,好的塔扇讓你透心涼
今天雞蛋糕爸爸又來開箱啦
主角是 肉粽一顆 (今天剛好是端午節)~歪樓了!
其實是ENNRMAX的塔式散熱器ETS-F40-W-ARGB
在一年中陽氣最旺盛的日子來測試我覺得最合適不過了
接下來我們來瞧瞧這新玩樣兒是長得什麼樣子

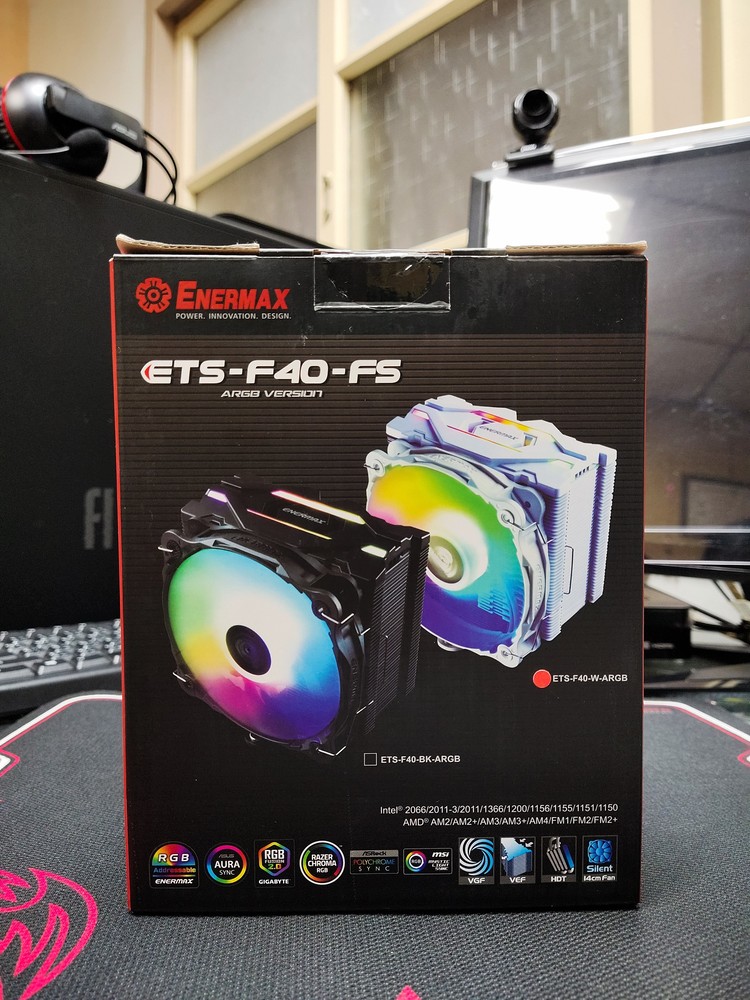

包裝外箱
正面

一個中規中矩的外盒
上面說明支援ARGB主機板同步
ETS-F40-ARGB系列可同步於Addressable RGB針腳定義主機板 (3 pin針腳定義為:5V/D/G)
四大主機板廠 ARGB 同步設定,1680 萬種絢爛的 RGB 燈光效果。
包含 ASUS Aura Sync、ASRock Polychrome、GIGABYTE RGB Fusion 2.0、MSI Mystic Light Sync。
註:搭配支援Razer Chroma的主機板,也可使用Razer Chroma控制燈型

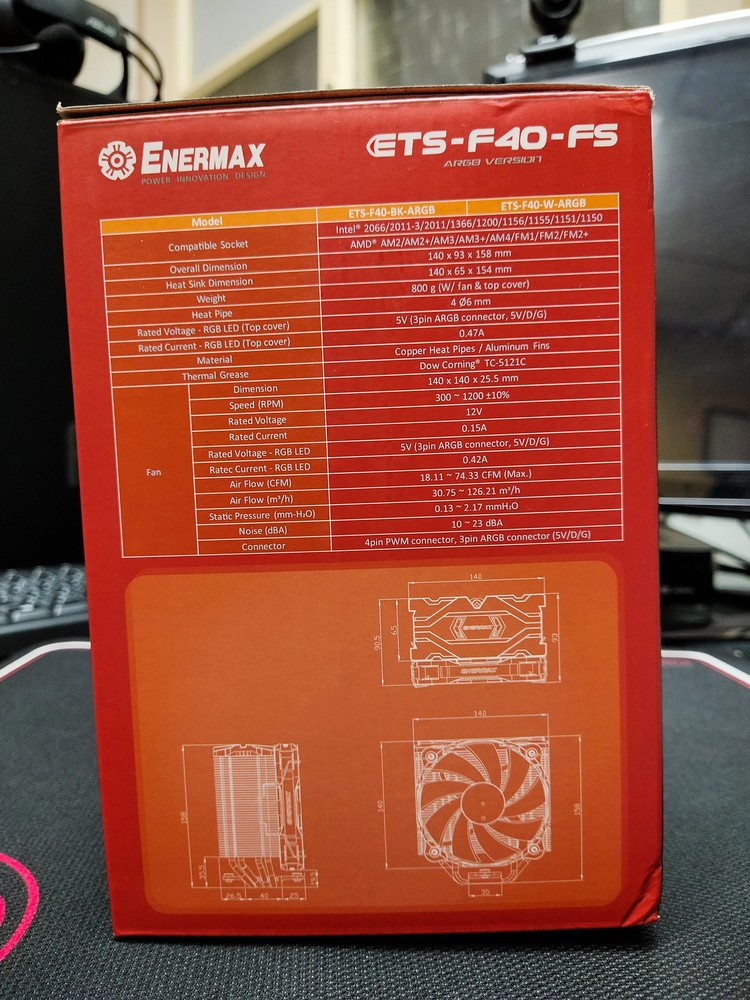

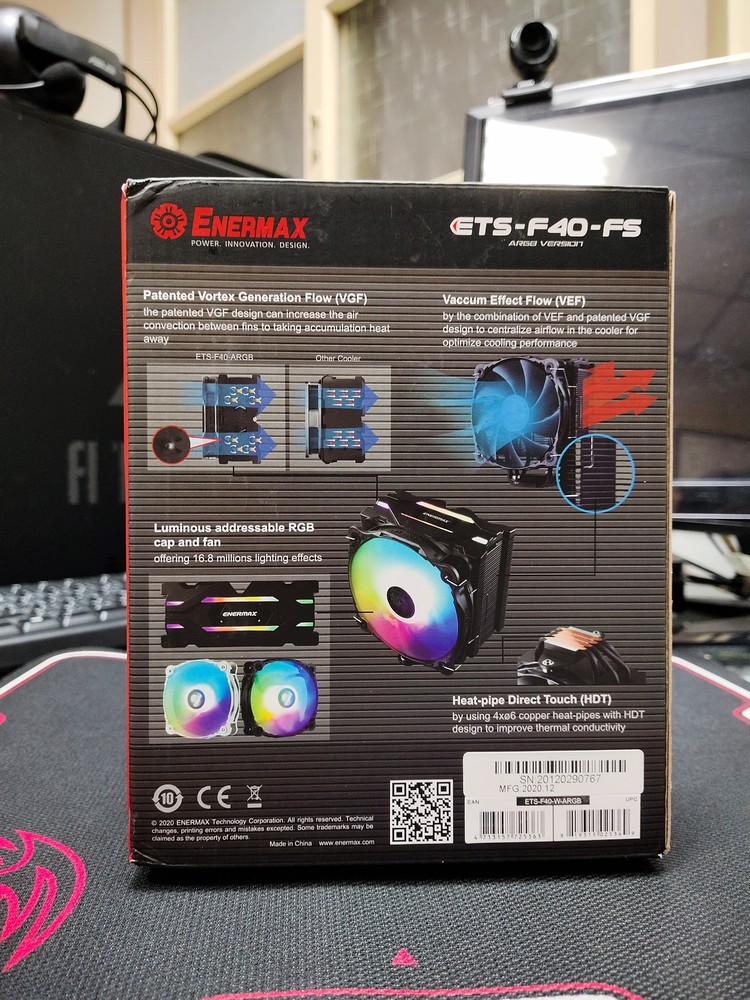

背面

ETS-F40-W-ARGB
▪ 搭配ARGB 燈型頂蓋和風扇
▪ 14cm 300~1200rpm 靜音風扇提供TDP 200W解熱功耗
▪ 專利的渦流產生器(VGF)帶走銅導管後方餘熱
其仰賴於安耐美獨家研發專利-渦流產生器 (VGF),與散熱塔鰭片兩邊折彎的封閉結構設計 (VEF),增加熱導管周圍對流並集中排出熱氣,
帶來理想的散熱效果。此外,加大散熱鰭片,以擴大散熱面積

右側面

規格說明
型號
ETS-F40-W-ARGB
CPU插槽
Intel® 2066/2011-3/2011/1366/1200/1156/1155/1151/1150/775
AMD® AM2/AM2+/AM3/AM3+/AM4/FM1/FM2/FM2+
產品總尺寸
140 x 93 x 158 mm
塔散尺寸
140 x 65 x 154 mm
重量
800g (含風扇、頂蓋)
TDP (W)
200W
熱導管
4 x Ø6 mm
材質
銅導管/鋁鰭片
散熱膏
Dow Corning® TC-5121C
風扇 尺寸
140 x 140 x 25.5 mm
風扇 轉速
300 ~ 1200 ±10%
風扇 風量 (CFM)
18.11 ~ 74.33 CFM (Max.)
風扇 風量 (M3/H)
30.75 ~ 126.21 m3/h
風扇 風壓 (MM-H2O)
0.13 ~ 2.17 mmH2O
風扇 噪音值 (DBA)
10 ~ 23 dBA
風扇 額定電壓 (V)
12V
風扇 額定電流 (A)
0.15A
額定電壓 - RGB LED
5V
額定電流 - RGB LED
total 0.89A (Fan ARGB 0.42A, Top Cover 0.47A)
平均壽命 (風扇)
≧100,000
轉接頭 (風扇)
4pin PWM 轉接頭,3pin ARGB 轉接頭 (5V/D/G)
型號
ETS-F40-W-ARGB

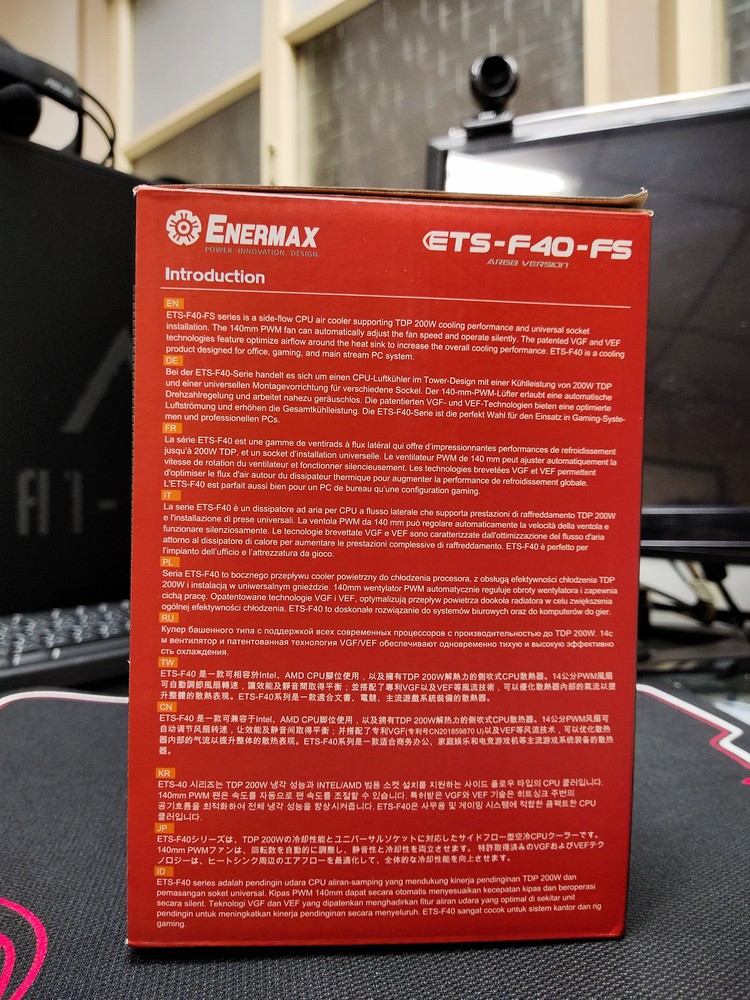

左側面

各國說明
強調本款風扇可相容Intel及AMD CPU各種平台,可與市面上大多數的CPU搭配使用,14公分的PWM技術風扇 (轉速300~1200rpm),
自動依據系統負載的需要調整轉速,讓使用者同時享有安靜的使用環境和良好的散熱表現,將系統維持在低溫狀態,是一款適合文書,
電競等系統裝備的散熱器

正式開箱拉

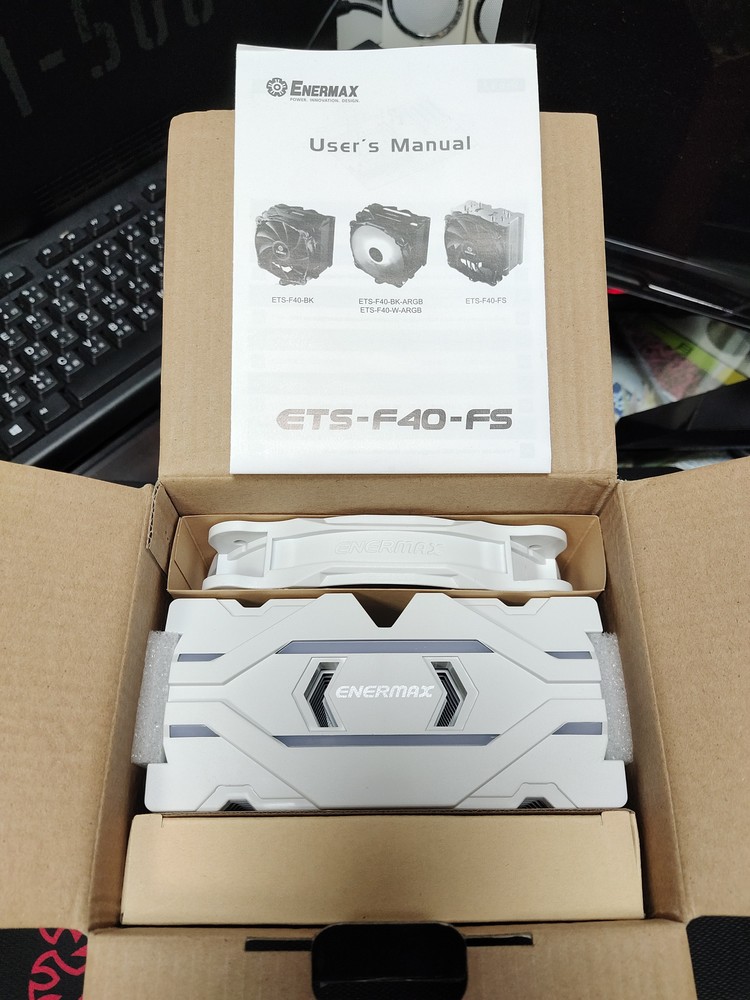

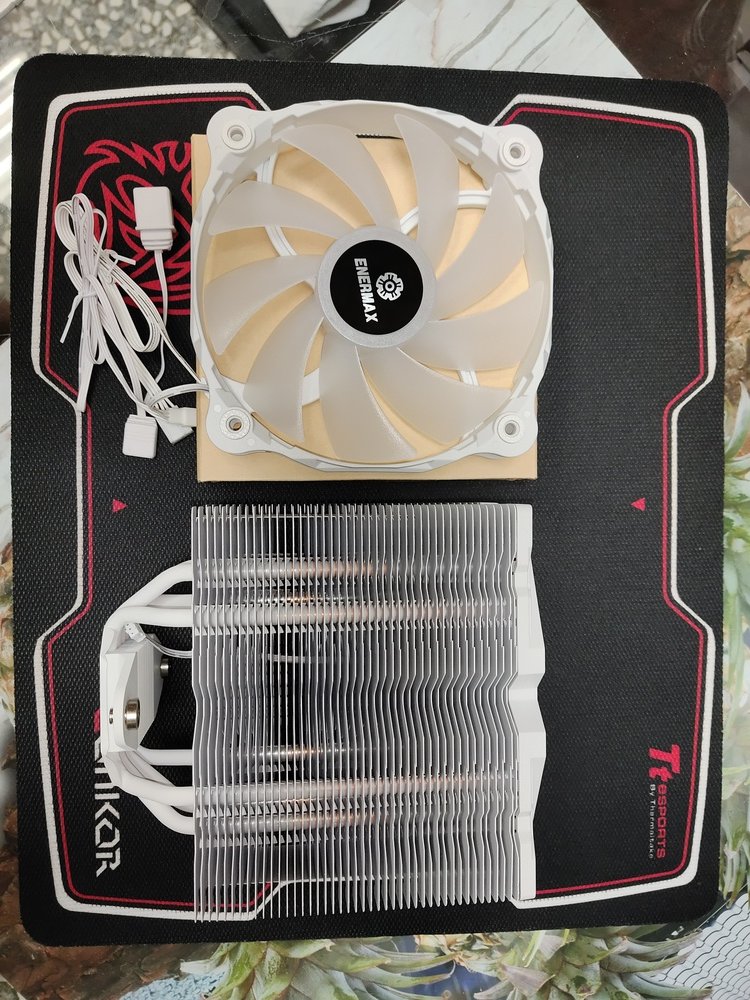

安裝說明書及本體


寶劍出鞘~誤!!!是塔扇出盒^^

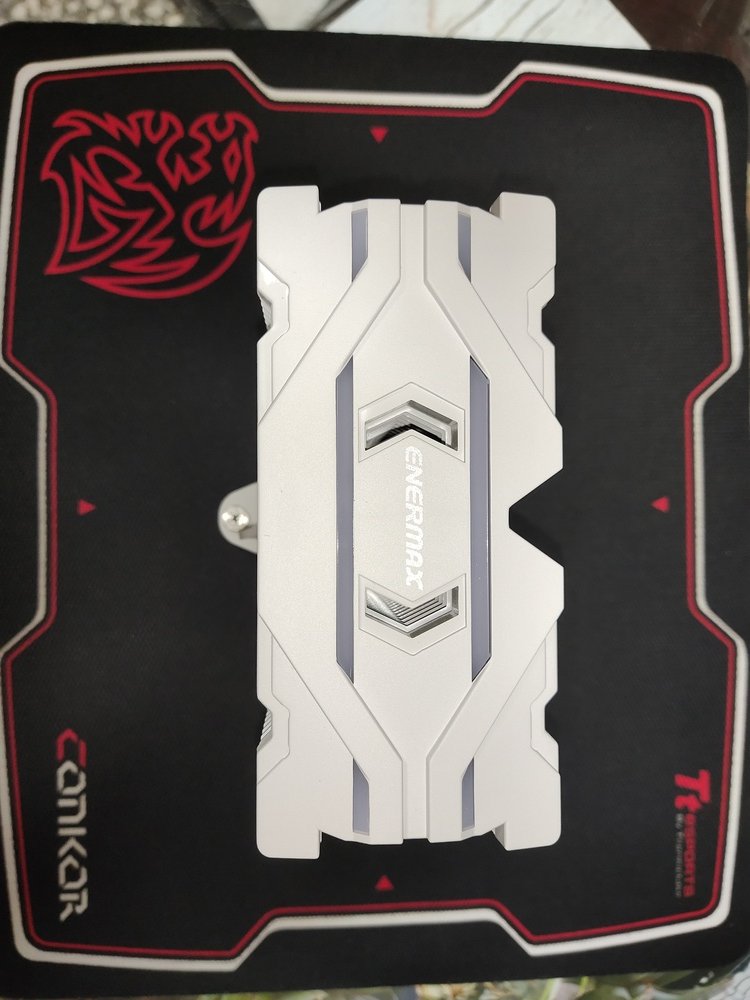

頭頂來一張
美化的保護蓋內藏ARGB燈條


美美的散熱鰭片

整體白化很有質感

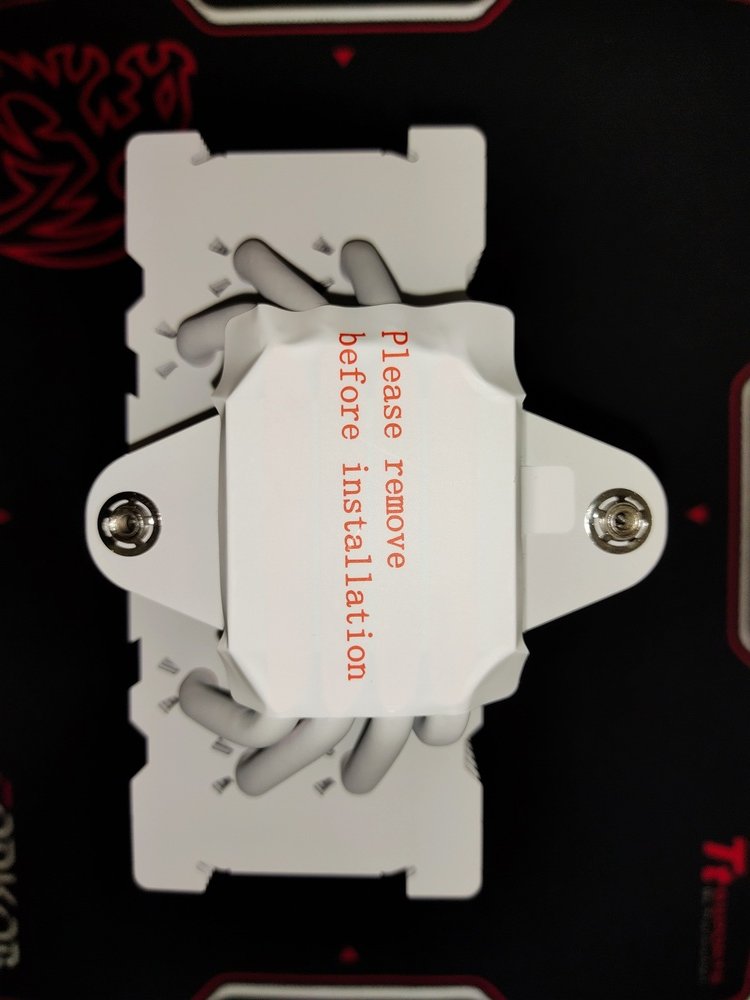

解熱的重點~底座

目前被膠紙封印著

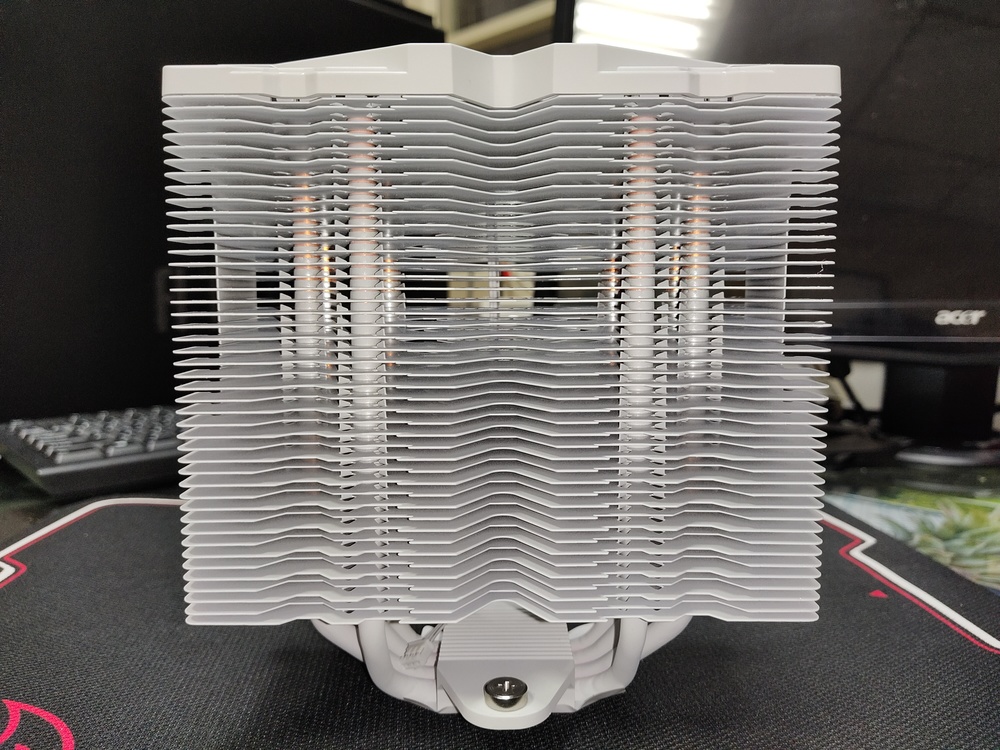

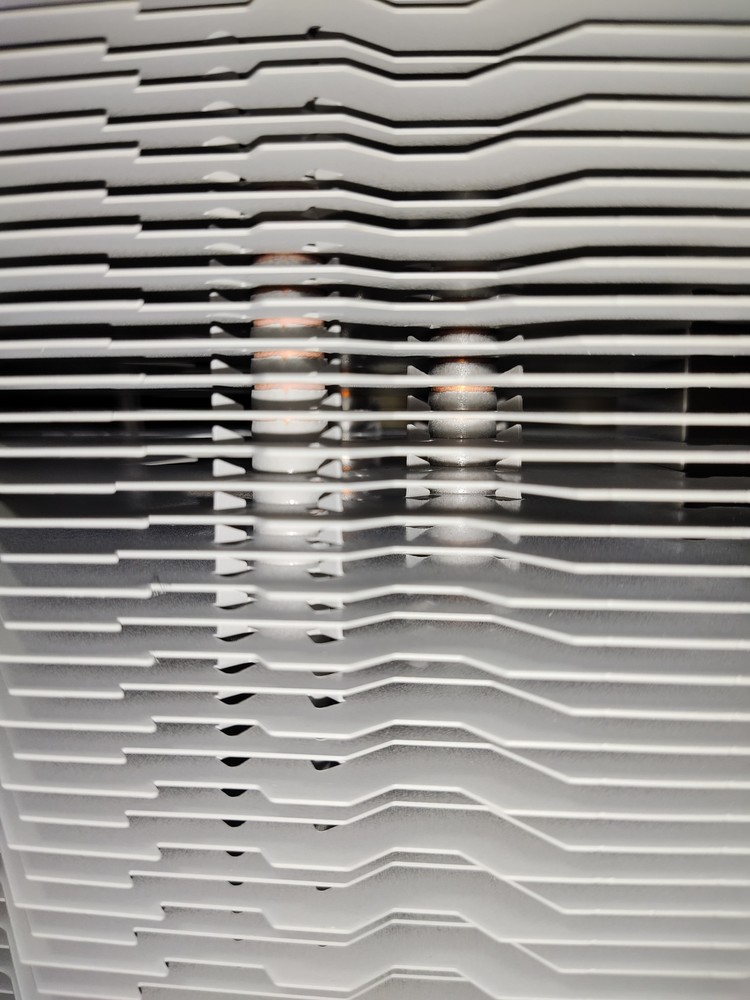

細看散熱塔

傳說中的解熱大功臣
配有專利的渦流產生器(VGF)以及散熱塔鰭片兩邊折彎的封閉結構的設計(VEF),能夠讓ETS-F40-ARGB系列能夠加快熱對流並達到最理想的散熱表現。

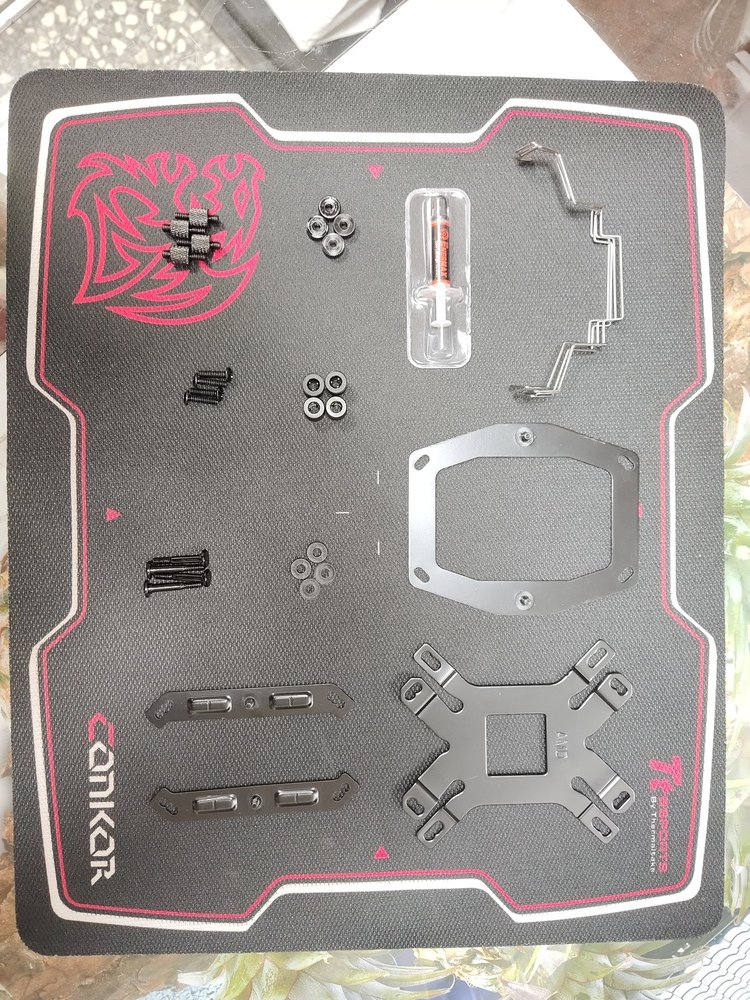

其它零組件排排站
各式腳座不管是I咖或是A咖都好

小孩才作選擇,ETS-F40-ARGB通通包軌


預組裝練習

因為等下要用大絕招所以要先練習

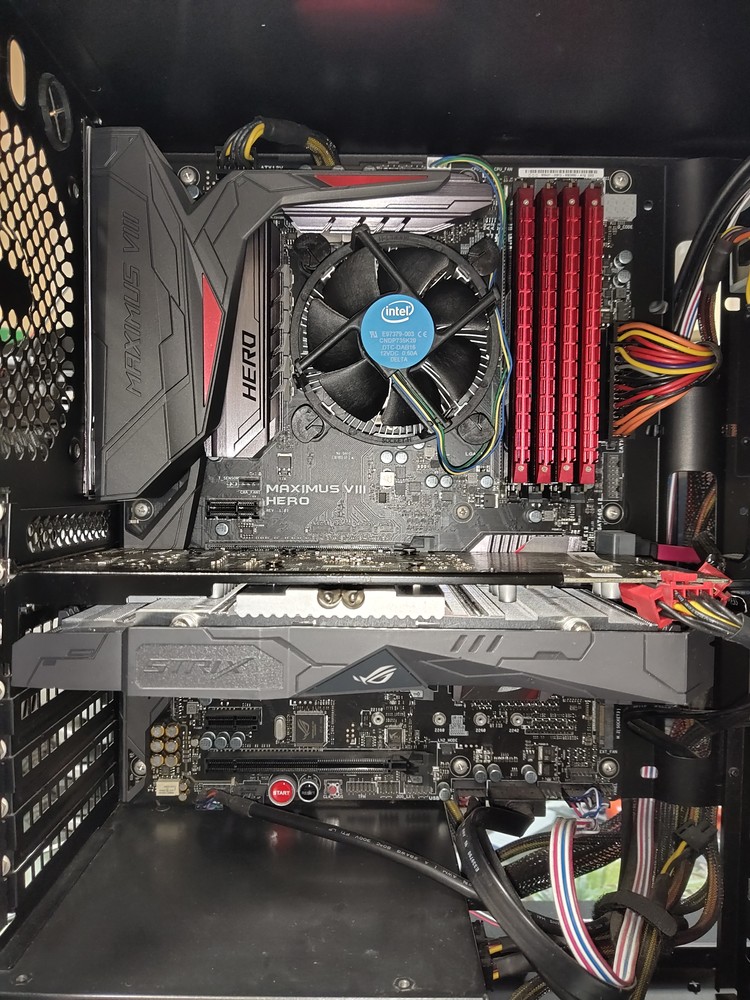

本次測試主機登場

測試組件規格如下
處理器:Intel Core i5-7400
主機板 : Asus Maximus VIII Hero
顯示卡:Asus ROG STRIX RX470 4GOC
記憶體 : PATRIOT VIPER 4*4GB D4-3000
硬碟:WD藍標 WD5000AZLX
電供:OCZ MODXSTREAM-PRO 700W
機殼:INWIN 503黑紅/中塔透側機殼

開始施工拉!!!
懶人組裝法~不拆主機板直上

叔叔有練過小朋友不要學

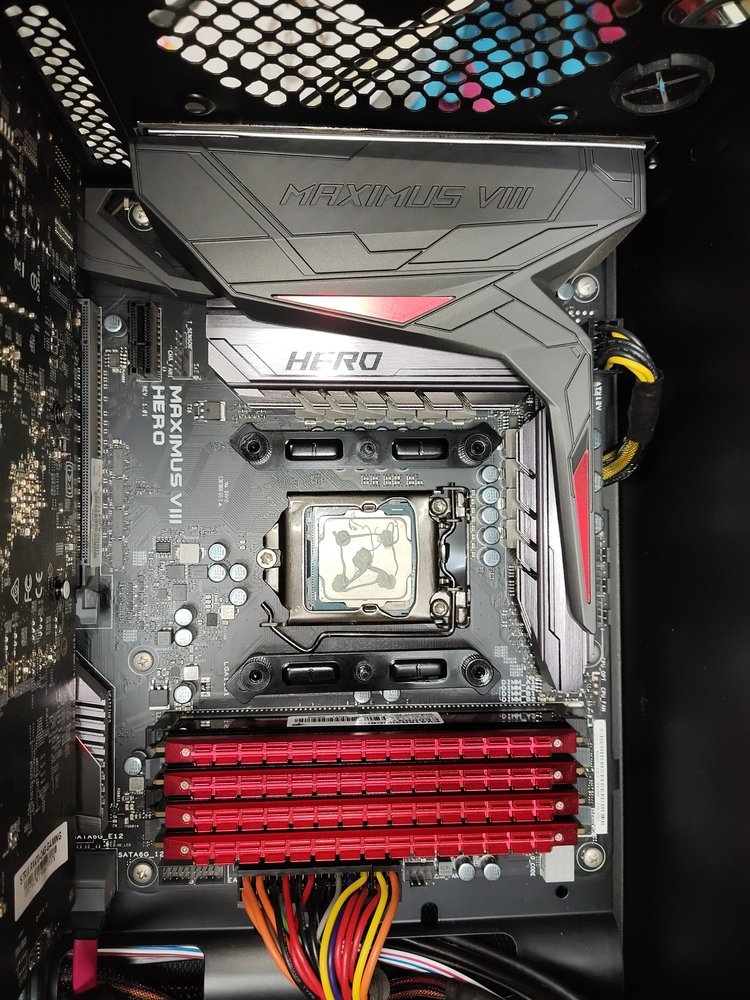

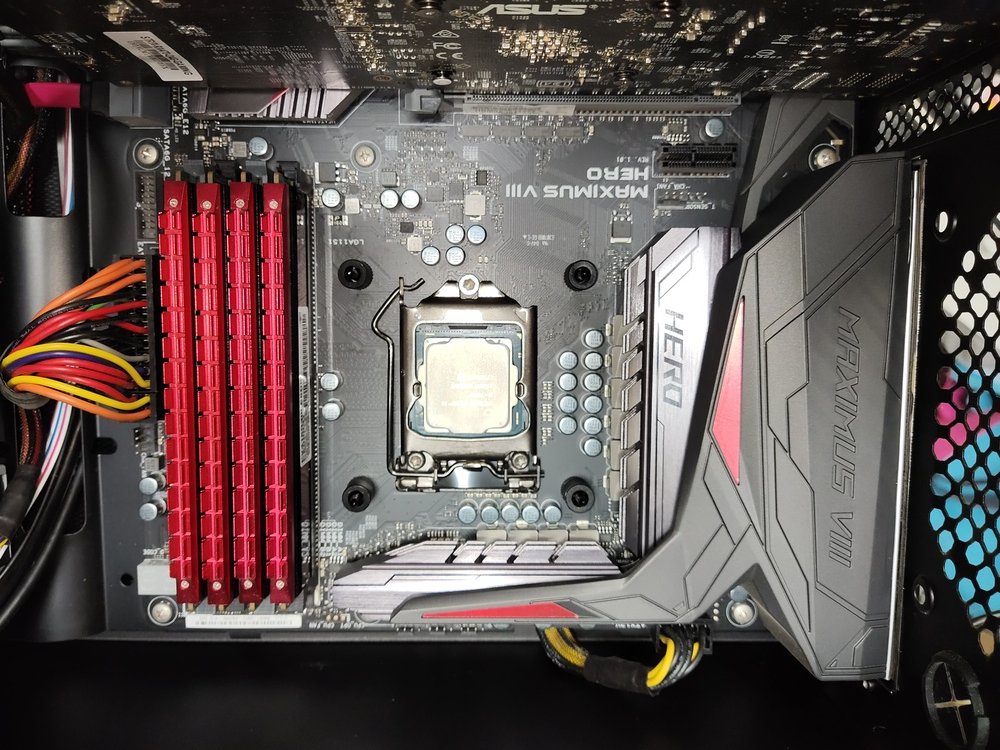

中流砥柱上場

記憶體沒拆就算了連顯示卡都沒拆

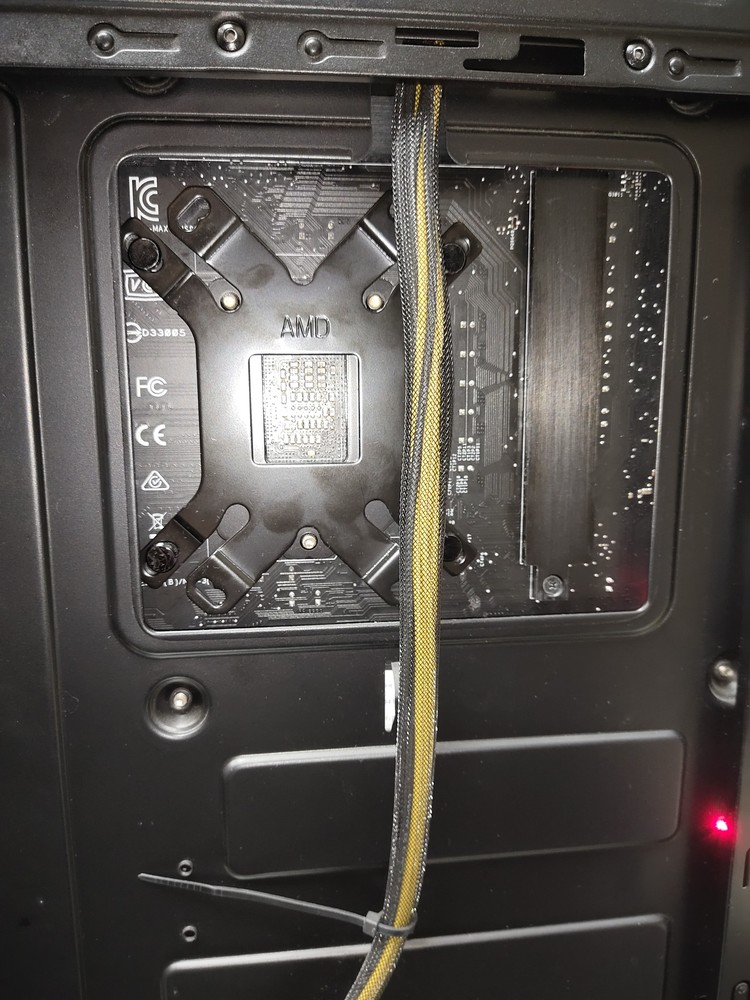

上固定坐及散熱膏
因只跟原廠比較所以沒換其他散熱膏

就用原廠附的來一拼高下吧!

塔扇登場

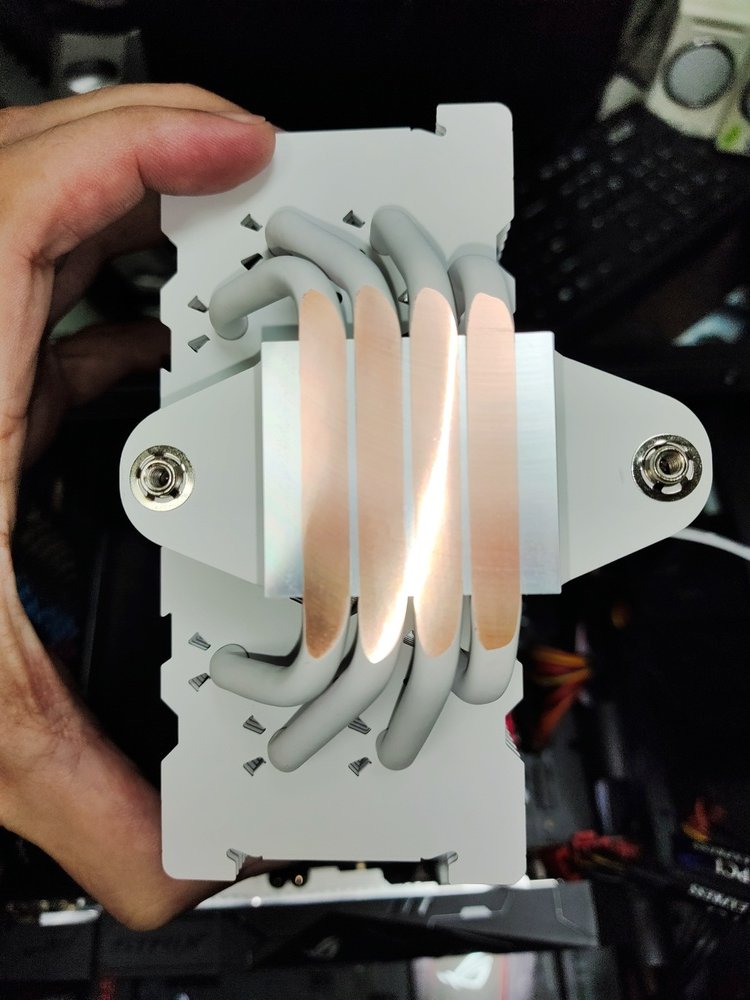

漂亮的切割面及拋光,4支ø6熱導管以及銅底管直觸
熱導管與熱管直觸式技術和出色的散熱效果 (TDP: 200W),加速熱傳導並快速消除CPU上的熱源。

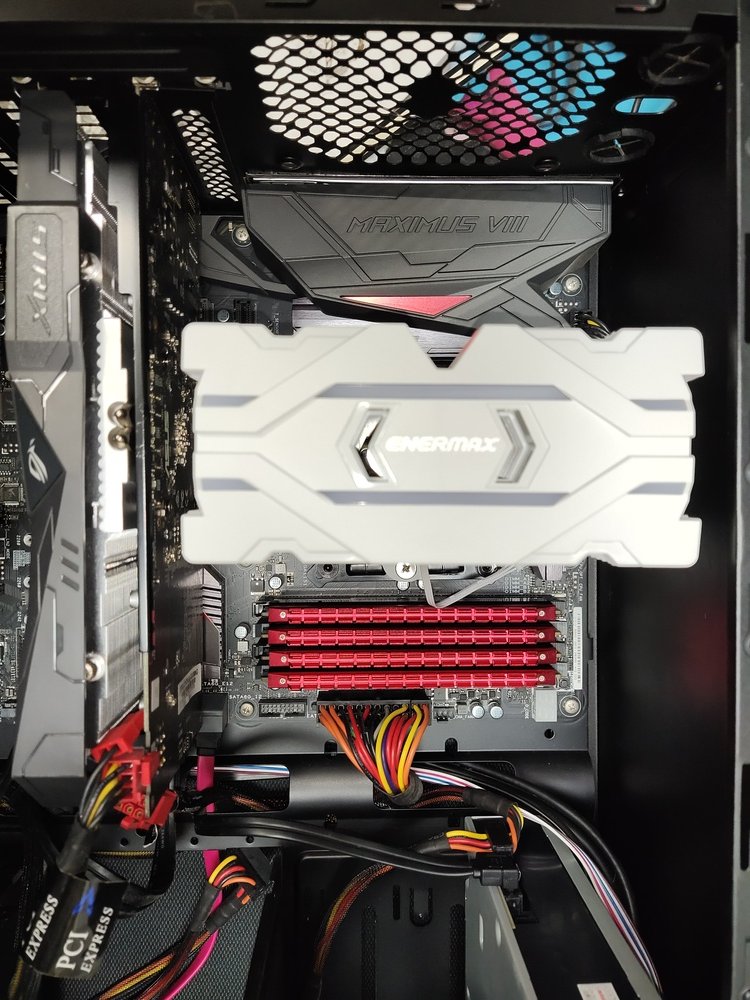

兩顆螺絲就搞定了

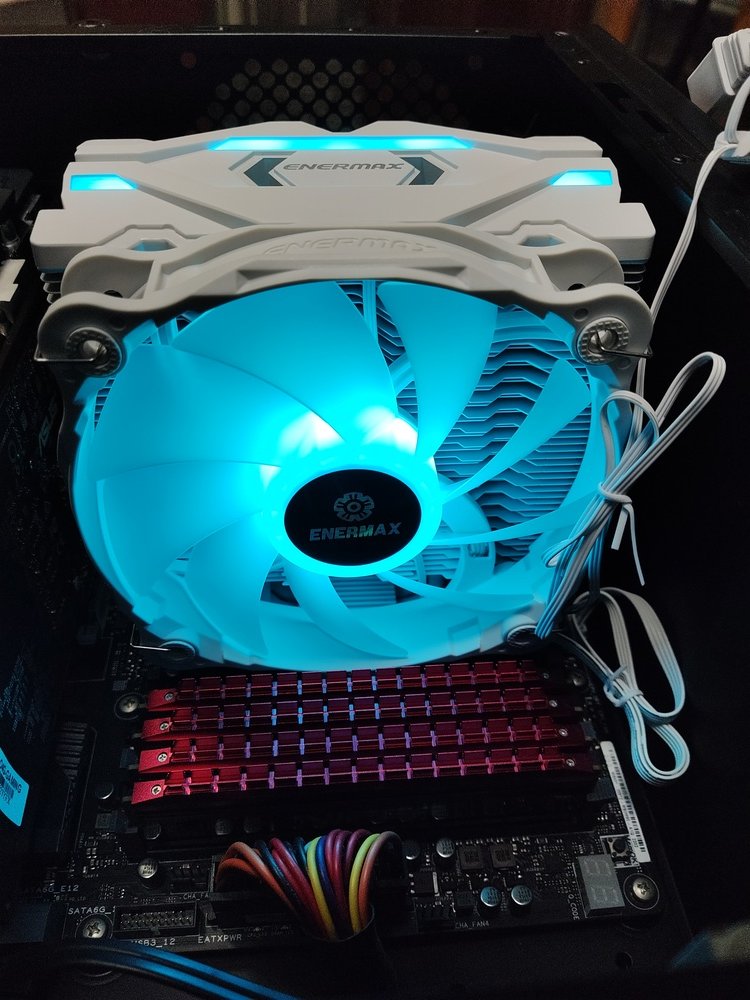

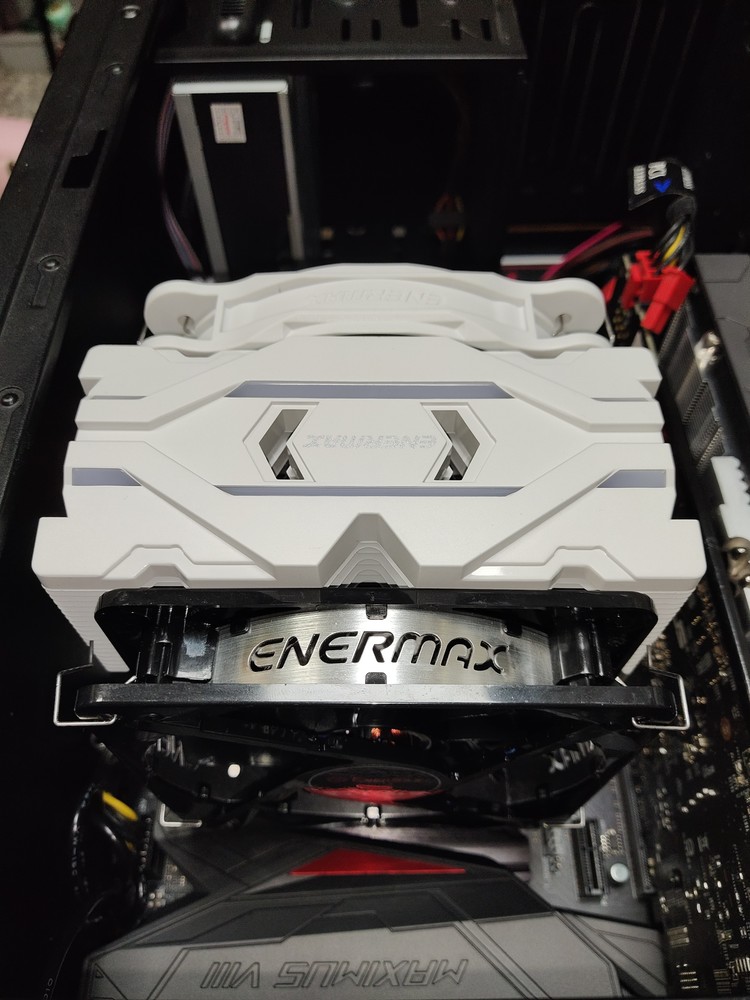

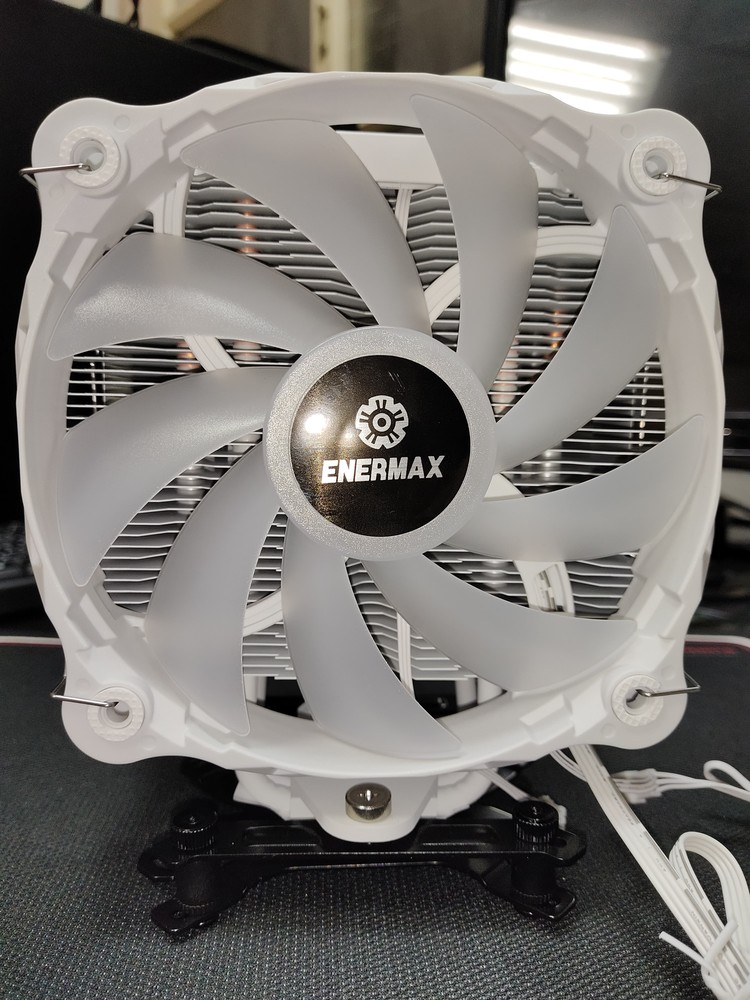

裝上風扇

低噪音的運作,及加大14公分的鰭片設計,擴大散熱面積,提升散熱效能。

開機測試啦!!!

呵呵~組件雖老但信仰無價^^

回歸正題:塔扇測試

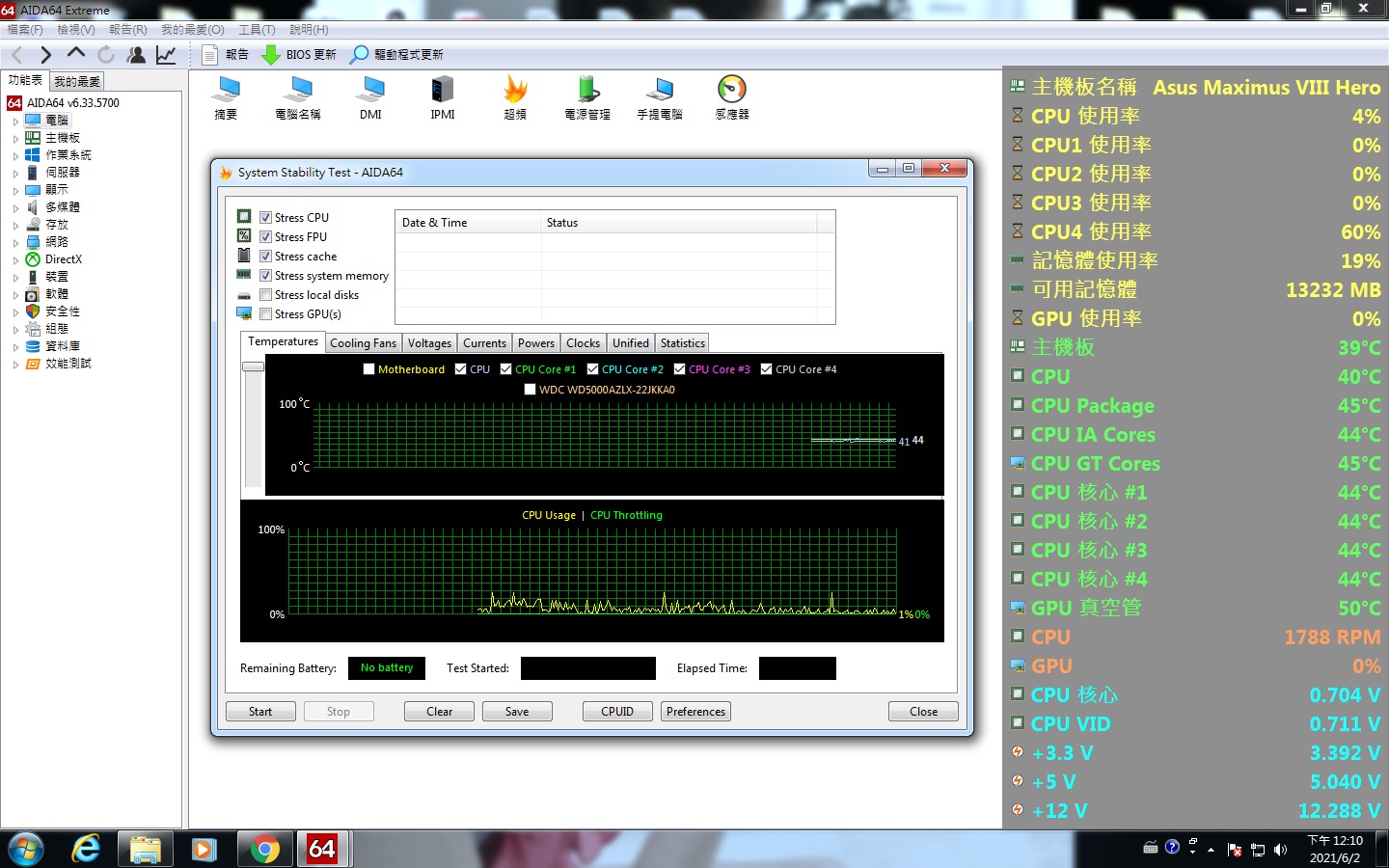

先來一張原廠風扇待機CPU溫度

待機CPU溫度40度C
風扇轉速1788 RPM

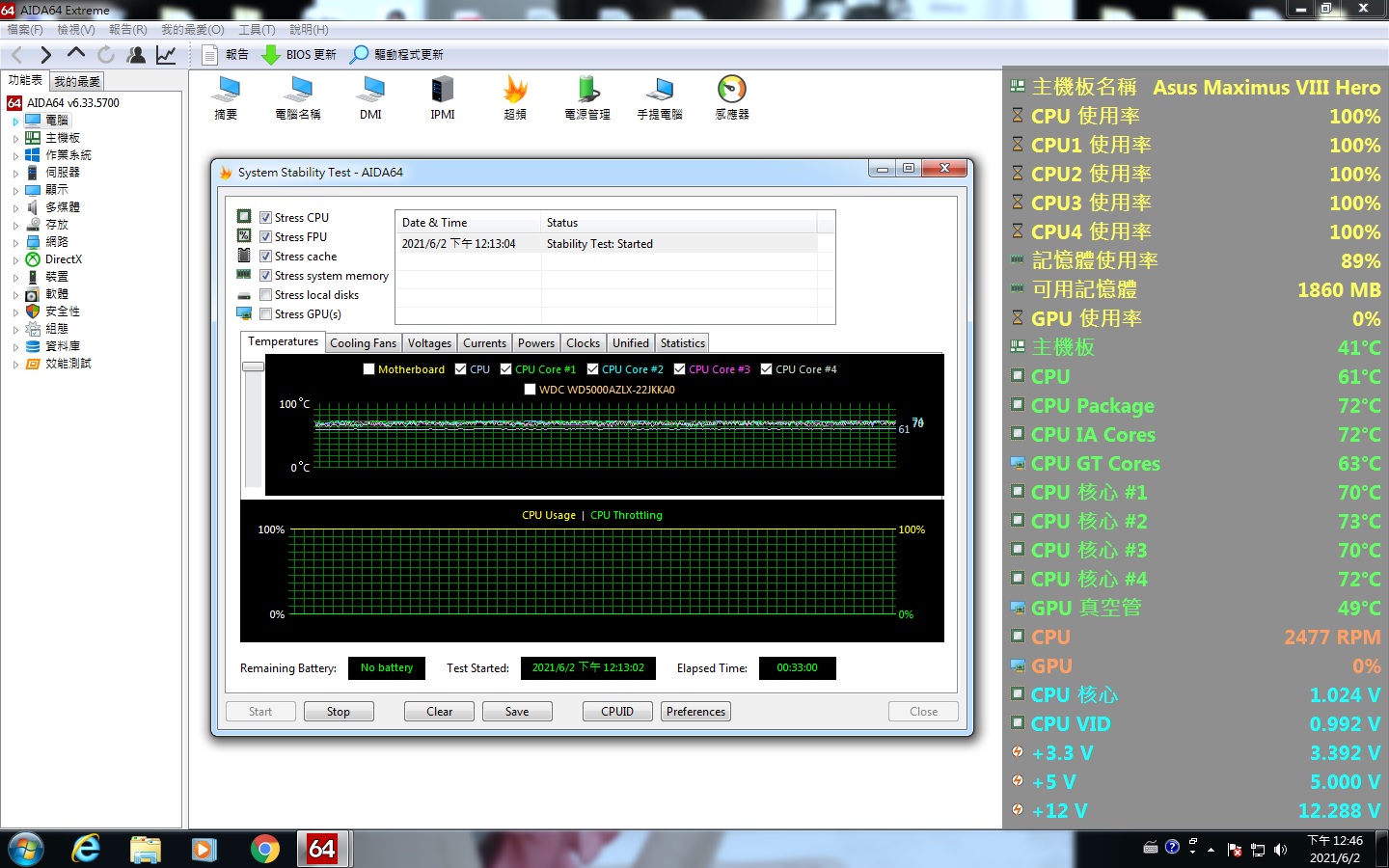

再來是燒機33Min後

火辣辣的燒機CPU溫度61度C
CPU體溫直升21度C
風扇轉速2477 RPM
轉速增加了689 RPM

接下來主角上場

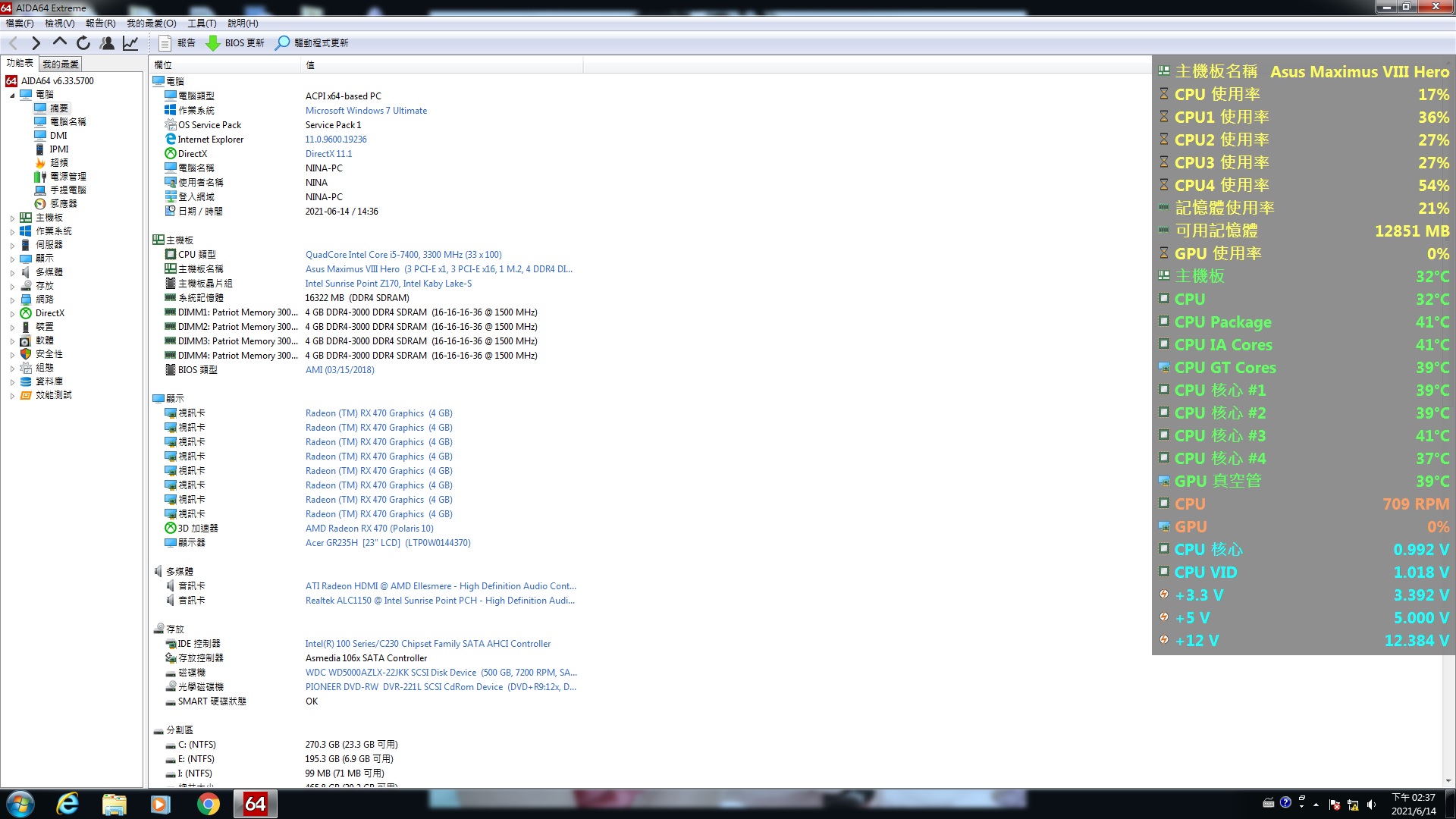

待機溫度32度C
風扇轉速709 RPM
果然有主角威能
一上場就先向下壓制8度C

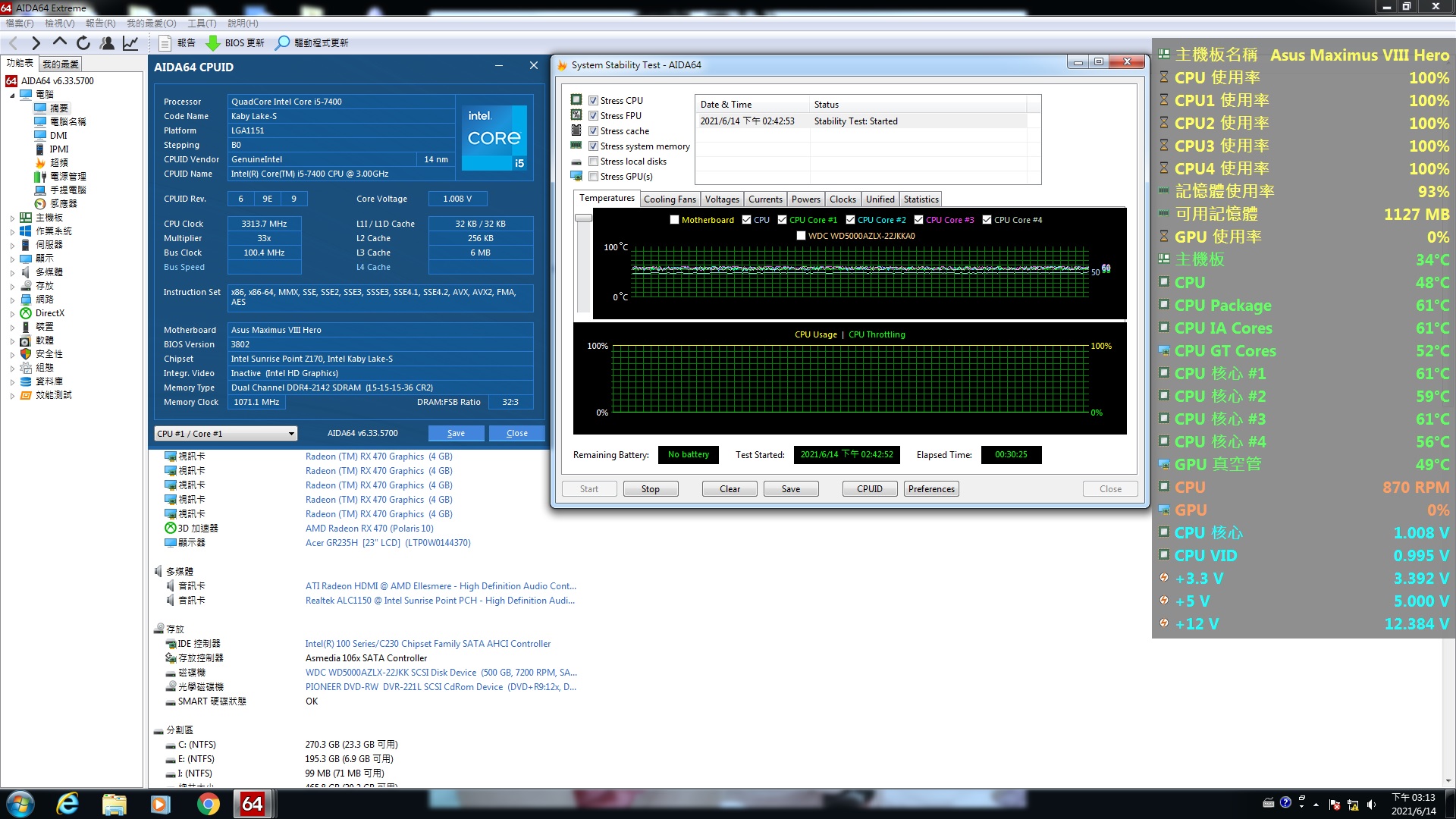

真金怕不怕火煉

一樣燒機30Min
實測CPU溫度只有48度C
風扇轉速870 RPM
總計向下壓制了13度C
轉速只增加161 RPM



原廠風扇曲線

看來CPU不夠熱情(本次CPU功耗為65W)
因此轉速沒有給他飆起來
可能是主機板系統預設值設定太高
加上沒超頻所以沒讓主角發揮真正實力

加碼同台演出
翻倉庫時找到了傳家寶
同廠家的12CM系通風扇
ENERMAX 的靜蝠UCTB12

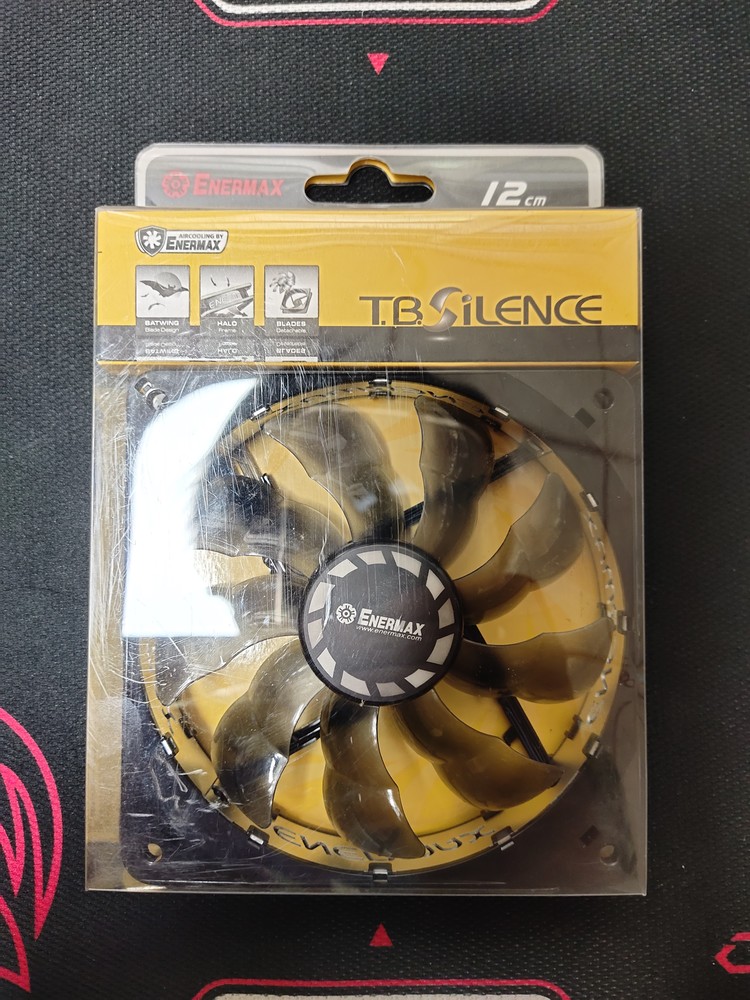

正面


背面

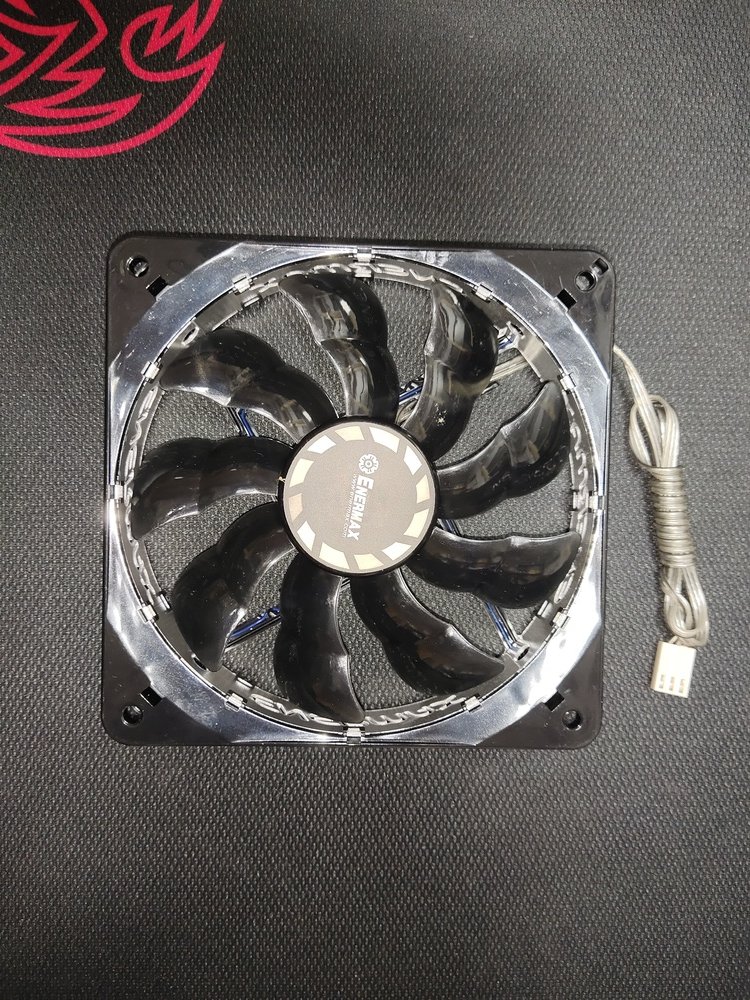

本體

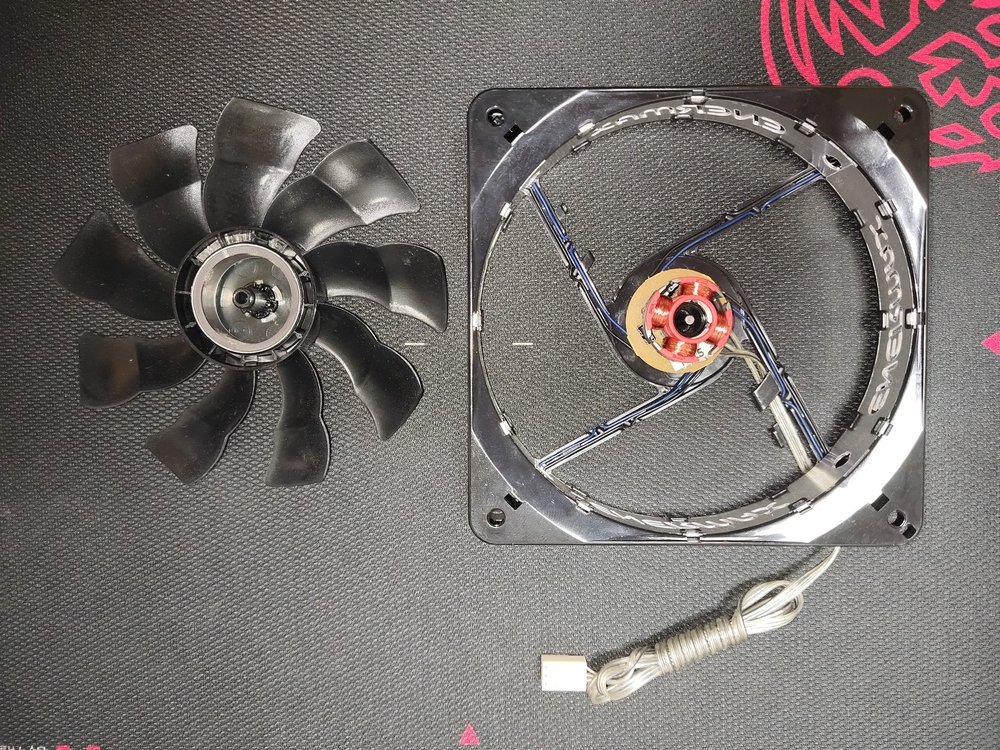

是可拆洗式風扇

選擇使用此風扇的原因
1.轉速:900RPM
2.風壓:71.54 m3/h
3.噪音:11dBA
4.可拆洗
5.藍光
不會搶本體的光彩也能幫助散熱

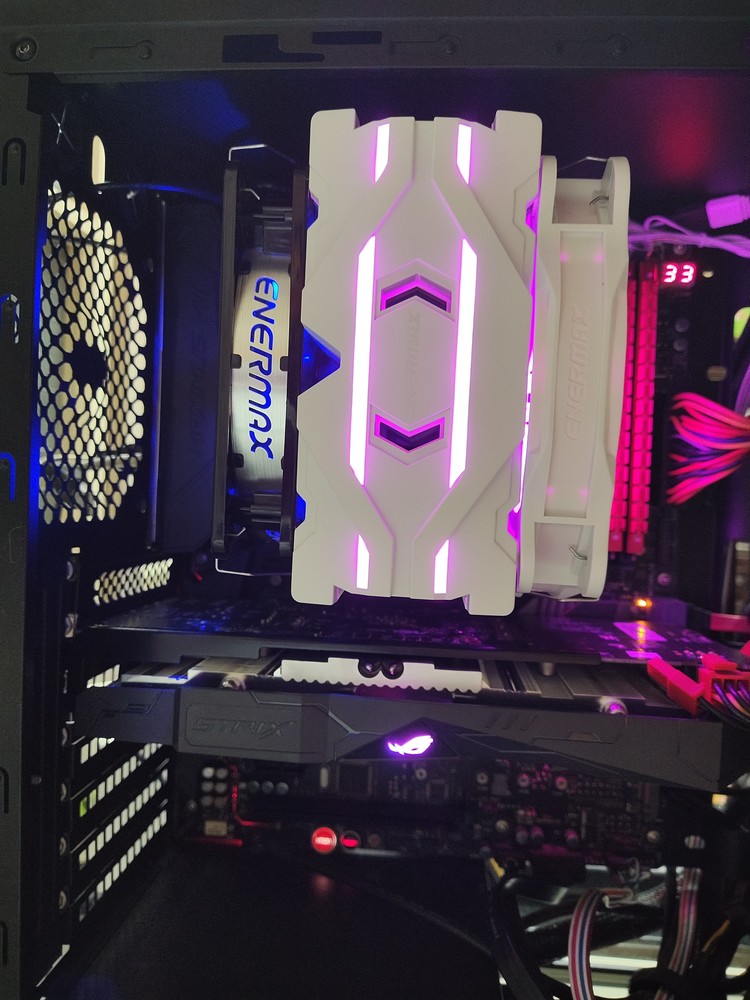

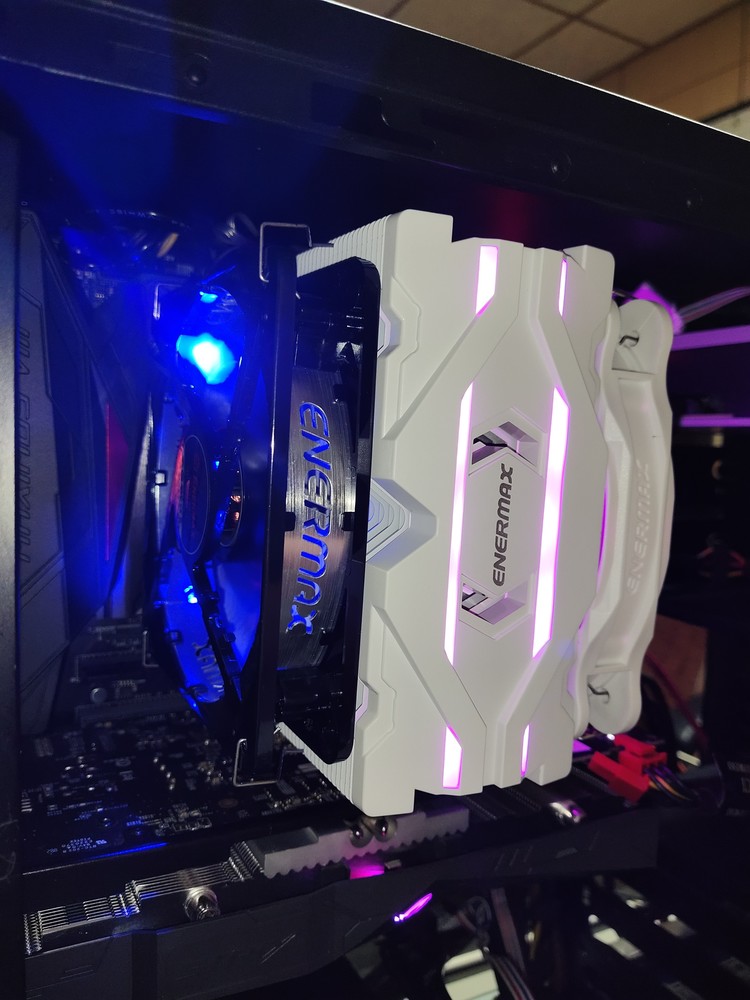

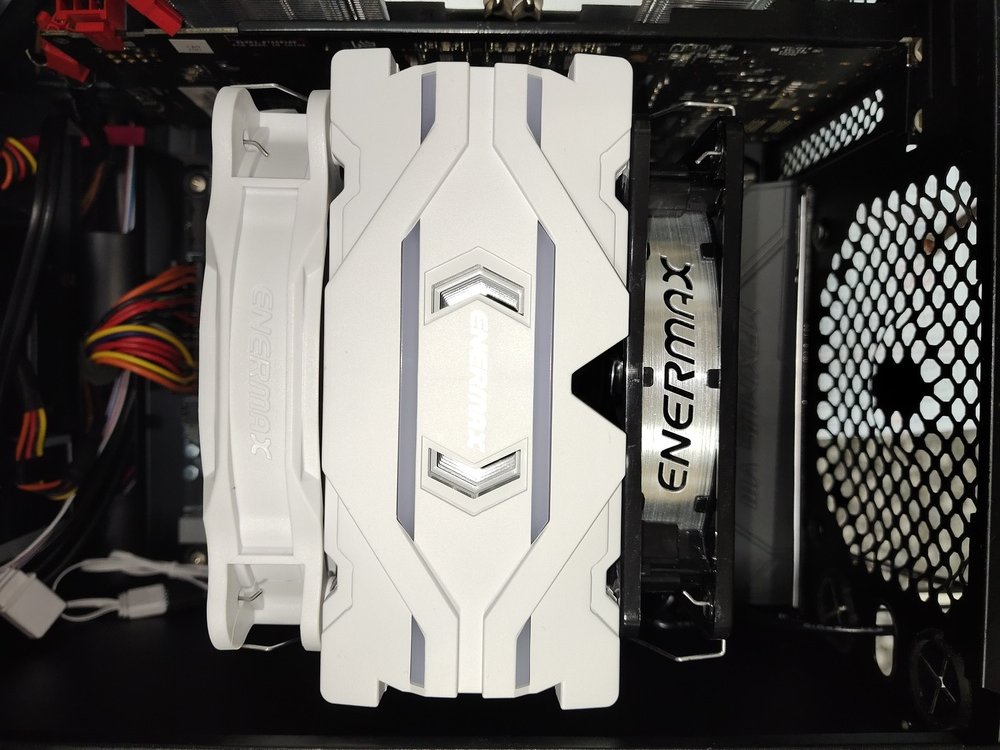

合體~


側面來一張


點燈儀式


側面來一張


但實測後~
數據並無多大差異@@
原因為測試時均沒蓋上側板,故散熱效果其實是不佳的
沒有形成正確的煙囪效應,所以熱能沒正確的被排出,這是可惜的地方
@@迷之音 (因為找不到側板)

但相信實際上一定對散熱是有幫助的

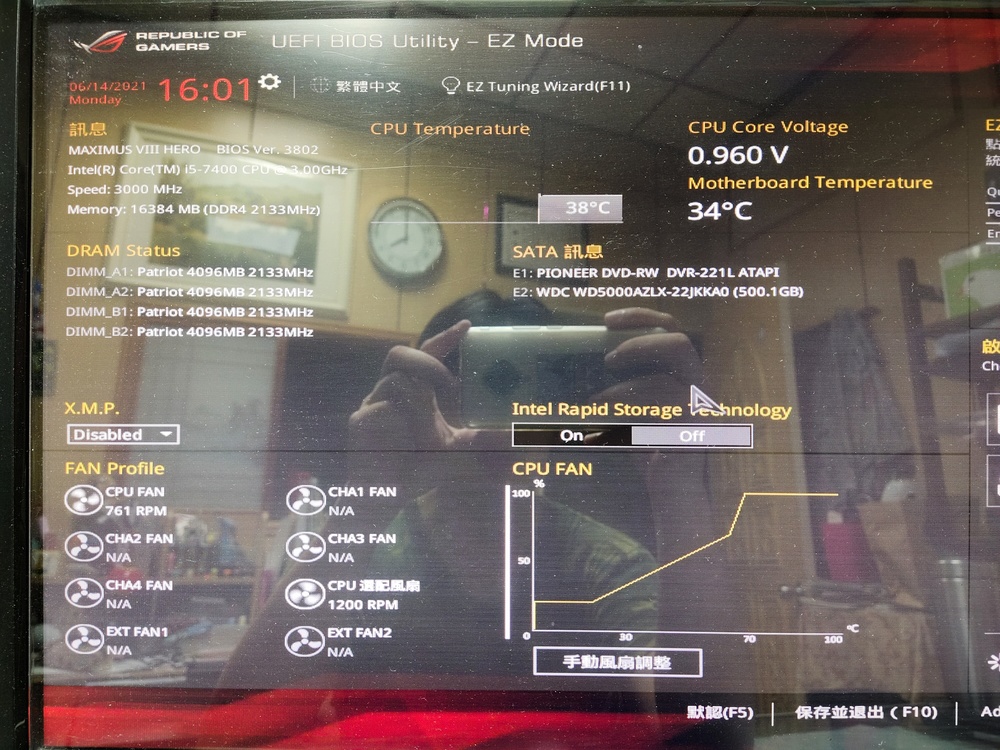

因為BIOS中查詢風扇轉速居然從900RPM升轉到1200RPM
這可能是因為原本14CM風扇的風壓造成的加速效果
故可想而知出風量鐵定有增加,散熱效果也一定有所提升

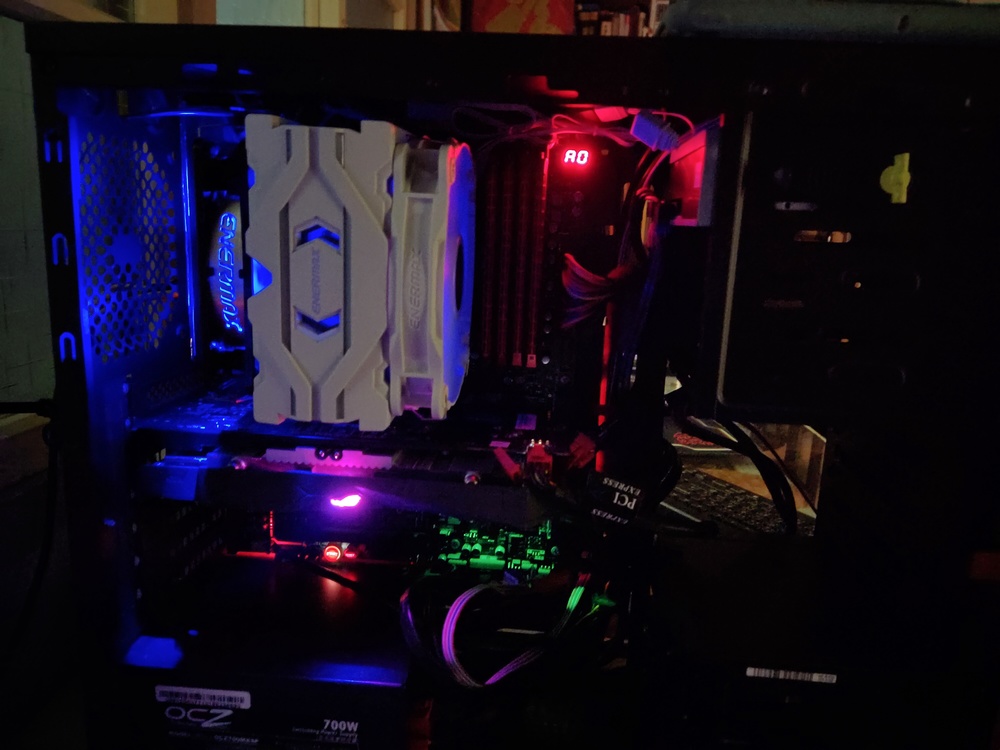

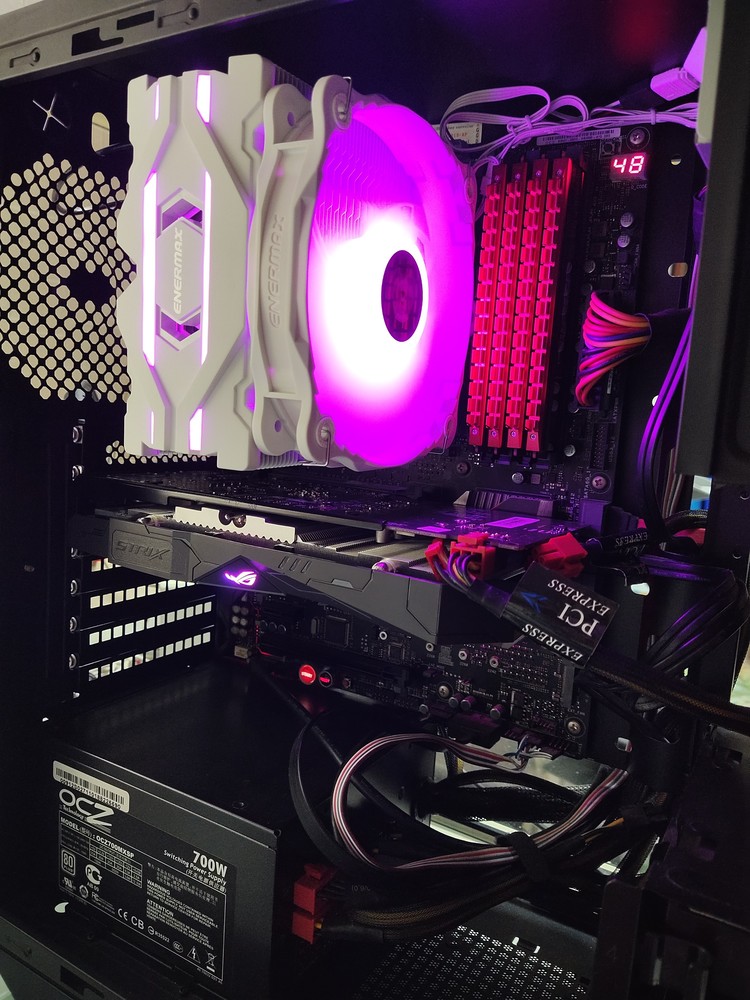

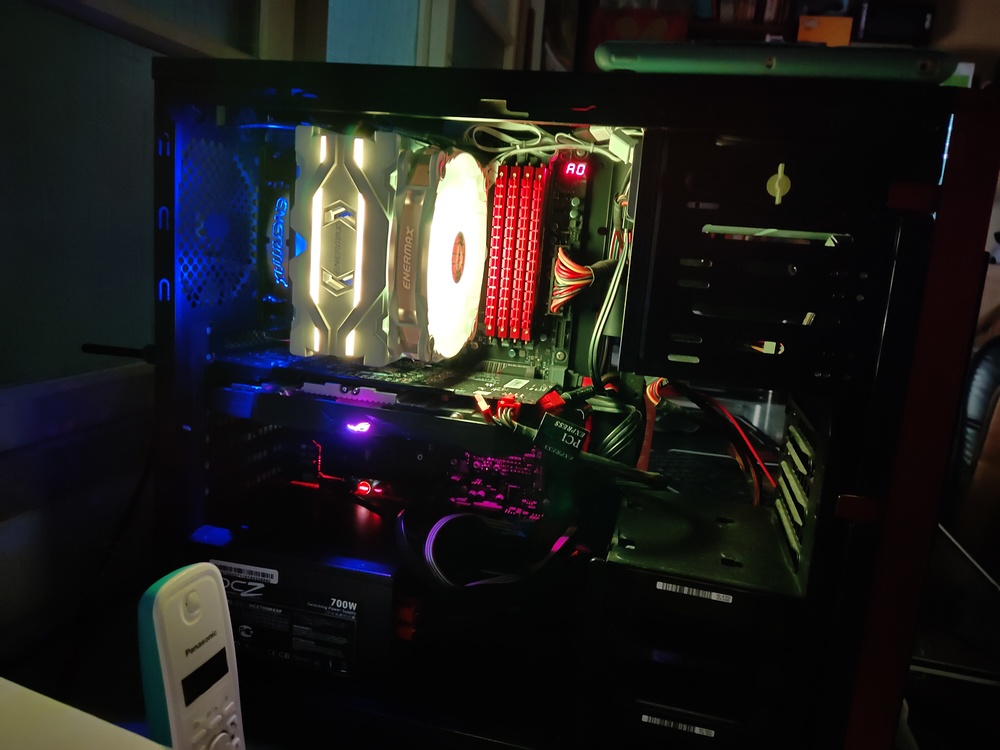

最後來一張晚上的光害照

其實這張主機板並無ARGB控制,大叔我加裝了無線控制器

內建控制晶片多達355種燈光變化,所以可以無線開關ARGB


總結
ETS-F40-ARGB 系列擁有 4 根熱導管和出色的散熱效果,解熱力高達200W TDP,搭配專利的渦流產生器(VGF)以及散熱塔鰭片
兩邊折彎的封閉結構的設計(VEF),能夠讓ETS-F40-ARGB系列能夠加快熱對流並達到最理想的散熱表現。使用者另可依據需求
利用附贈的扣具安裝第 2 顆風扇,加速系統內部散熱表現,讓整體散熱表現更加提升。ETS-F40系列的不對稱熱管設計,安裝在主機板時,
確保記憶體相容性及預留空間。散熱塔總高15.8公分,體積小,市面上ATX機殼都可安裝。

個人心得
以此價位商品來說,ENERMAX ETS-F40-ARGB 表現結果是令人驚嘆的
除了漂亮的外觀(整體烤漆)加上14CM的RGB風扇ENERMAX讓人驚艷不已
以往要全銅底或是六根導熱管的產品才有可能的效能ENERMAX通通做到了
ETS-F40-ARGB以$1290的售價橫空出世,加上方便安裝,大叔不唬人真的沒拆機
就安裝完成(懶人一枚請勿隨意模仿) 以及其卓越的效能溫度真的有明顯下降
如此高的性價比,相信以一般玩家使用綽綽有餘,又加上配有ARGB風扇
七彩光影的變化擄獲了大家的心,想追求光害跟信仰的也不訪試試它吧

最後還是要說說缺點
塔扇主體的兩顆固定螺絲為十字紋且紋路淺,如果不習慣操作者可能會鎖到崩牙
(因為會害怕沒鎖緊而硬鎖) ,建議改用大十字紋一字起也能操作,且起子建議含柄
有30CM左右 (鄉民的標準) 不然會不好上鎖會容易滑牙,不小心戳到機板就GG

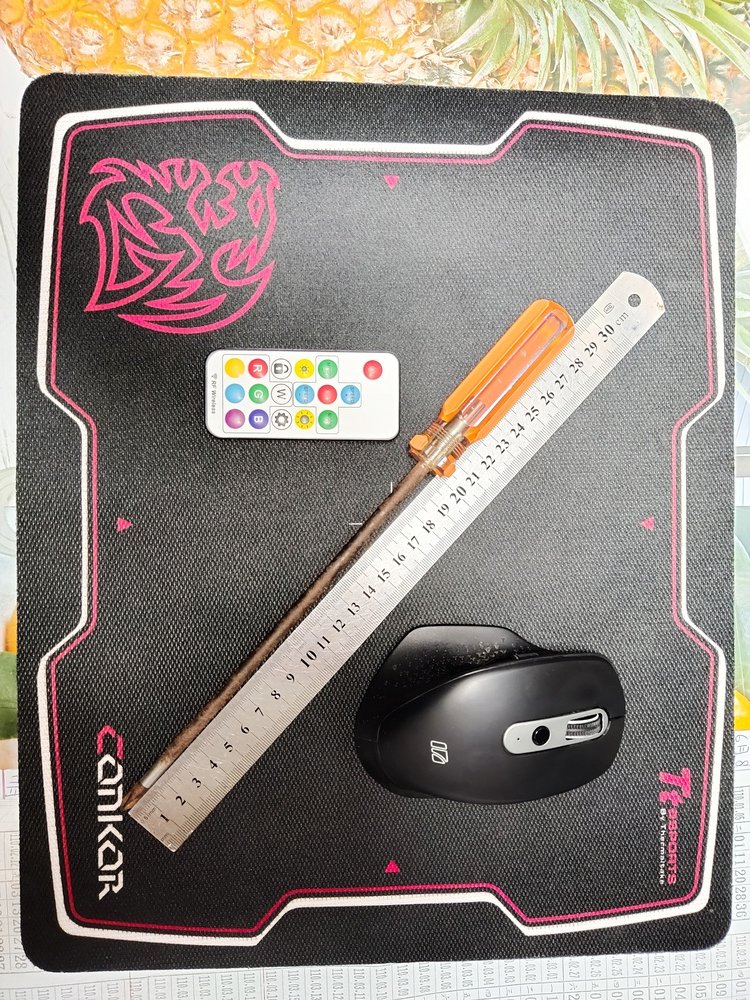

同檔加映

上期測試的滑鼠
本次好幫手~約30CM十字起
無線ARGB遙控器
謝謝大家的觀賞~期待下次繼續開箱^^
