自從ECS加入主板戰場之後,玩家們在選擇主機板的時候感覺就比較多樣化,尤其是在"入門款"的部份。ECS雖然進進出出台灣市場幾次,但畢竟並不像目前一線廠華碩、技嘉那樣在玩家的心中根深蒂固,自然加分項目不多,眼前大概就只能以價格來拉攏玩家的心。

ECS A880GM-M7是AMD 880G+SB710晶片組的主機板,採用AM3腳位,支援Phenom II、Athlon II,甚至六核心的處理器。其實從主機板的外盒大小就可以看出,這是一款Micro-ATX的小板,畢竟AMD 880G有內建HD4250的顯示,有不少玩家都拿這類的小板子來組裝HTPC。


ECS A880GM-M7內建4種實用的軟體
eJIFFY:類似一個小型的作業系統,有時只是想上網查個資料或是使用即時通訊軟體,不再需要大費周章的進到Windows系統,因為之前有介紹過,這次就不多加介紹,有興趣可以前往 http://www.coolaler.com/showthread.php?t=246034。
eOC:超頻調校軟體。
eBLU:直接在線上更新BIOS的軟體。
eDLU:直接在線上更新驅動程式的軟體。
另外在左邊也可以看到一個Unlock的圖示,就是支援開核啦!


ECS A880GM-M7的配件簡單,畢竟是陽春的版本,安裝手冊、規格表、說明書、光碟軟體、2條SATA排線、IO檔板。


A880GM-M7的大小為M-ATX的規格。


AM3腳位,支援Phenom II、Athlon II。在CPU供電相位的部份採用鋁殼電容,並有散熱片加強散熱。




CPU供電的部份接一個4PIN即可。


記憶體的部份支援DDR3,兩個DIMM最高可擴充到16GB。另外在電源供電的左邊還保留一個IDE插槽,舊有的IDE硬碟或光碟機可以沿用。


SATA的部份有六個,可組RAID 0、1、10。


內部可擴充的USB有三組(黃色接腳),可提供六個USB孔。


擴充介面卡的部份有1個PCI-Express x16、1個PCI-Express x1、2個 PCI插槽。


IO的部份保有PS2鍵盤、滑鼠以及Com1接孔,有不少舊裝置都可沿用。顯示的部份有D-SUB及DVI,比較可惜的是沒有HDMI,另外USB的部份有4個,一個RJ45網路接孔,音效的部份是採用VIA VT1705 6聲道。


BIOS的部份
雖然ECS A880GM-M7看起來頗陽春,但是BIOS的選項還不算少。ACC開核、CPU倍頻、CPU外頻、電壓...等等。


CPU倍頻最高到25。


CPU電壓範圍0.8V~1.55V,電壓間距0.025V。除了這個選單,下面還有一個CPU電壓可以額外上加。


北橋頻率。


CPU 外頻最高500。


CPU外加電壓,除了上面可以直接設定電壓,這裡還可以再往上加,算是微調了。紅字當然就是代表有點危險。


北橋電壓最高可加到315mV(1mV=0.001V)。


HT電壓最高可加到630mV。


記憶體電壓只有四個選項,1.6V、1.8V、1.9V、2.1V。


想說怎沒看到HT頻率原來是在這裡...


HT頻率


另外內建的顯示也可以超頻調整時脈,顯示的記憶體最高可以分享到512MB。


BIOS的功能雖然沒有像是超頻版本那樣齊全,但是給一般超頻的玩家來說應該還算足夠,不過選項調整可能不夠直覺化,像是調整後的頻率變動,並不會直接顯示出來,需要自己計算,對於入門的玩家來說可能會複雜了點。

測試平台
CPU: AMD Phenom II X2 555BE
CPU Cooler: CoolerMaster V6 GT
RAM: GSKILL DDR3 1600 2GBx2
MB: ECS A880GM-M7
VGA: on Board HD 4250
HDD: WD 2002FYPS 2TB
PSU: HighPower Plus+ Gold 1000W
OS: Windows 7 64bit

在測試開核及超頻之前,先來點基本的。
SuperPI 1M:21.716s
CPUmark99:439


SuperPI 32M:22m21.790s


EVEREST Memory Benchmark
Read:7883 MB/s
Write:6485 MB/s
Copy:9351 MB/s


Nuclearus Multi Core:8407


CINEBENCH R10
1 CPU:3680
x CPU:6996
OpenGL:2923


CINEBENCH R11.5
OpenGL:4.48 fps
CPU:1.87 pts


wPrime
32M:46.731s
1024M:1488.445s


3Dmark06:1746
SM 2.0:564
HDR/SM3.0:673
CPU:2601


1080P影片播放,CPU使用率大概在5%左右。


基本上一般文書、高清影片甚至需求比較沒那麼高的線上遊戲應該都沒啥問題,
晚點送上開核及超頻


soothepain

full loading
已加入
9/17/03
訊息
19,399
互動分數
1,864
點數
113
網站
www.coolaler.com
BIOS 內ACC直接開核,電壓小加到1.375V,進作業系統CPU-Z偵測1.344V,只開4核但不超頻。括弧內為預設雙核的成績。

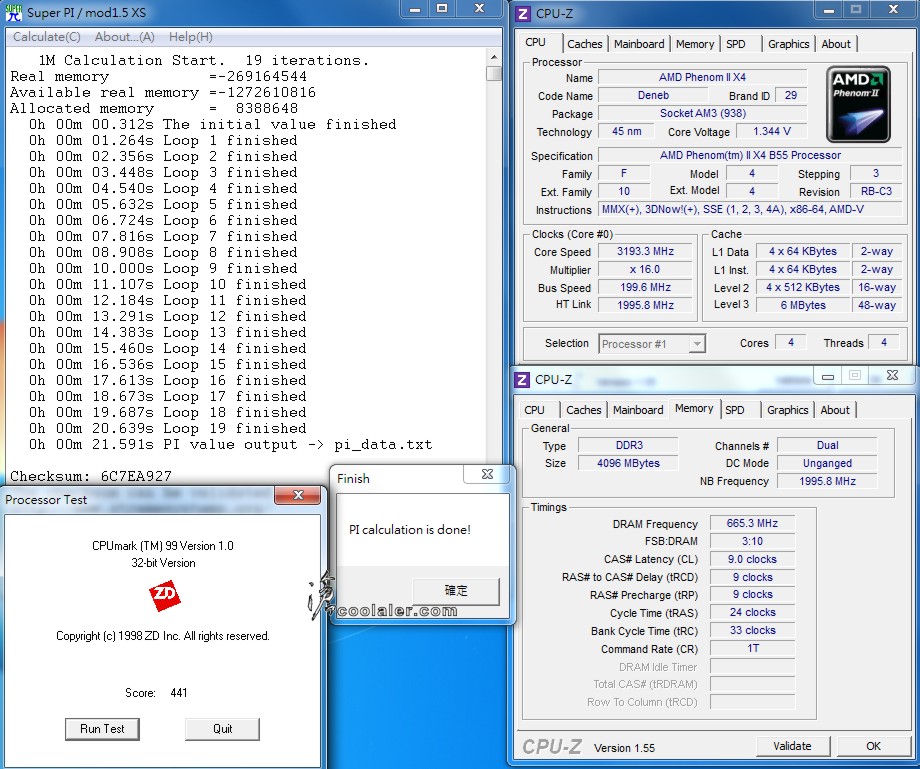

SuperPI 1M:21.591(21.716s)
CPUmark99:441(439)

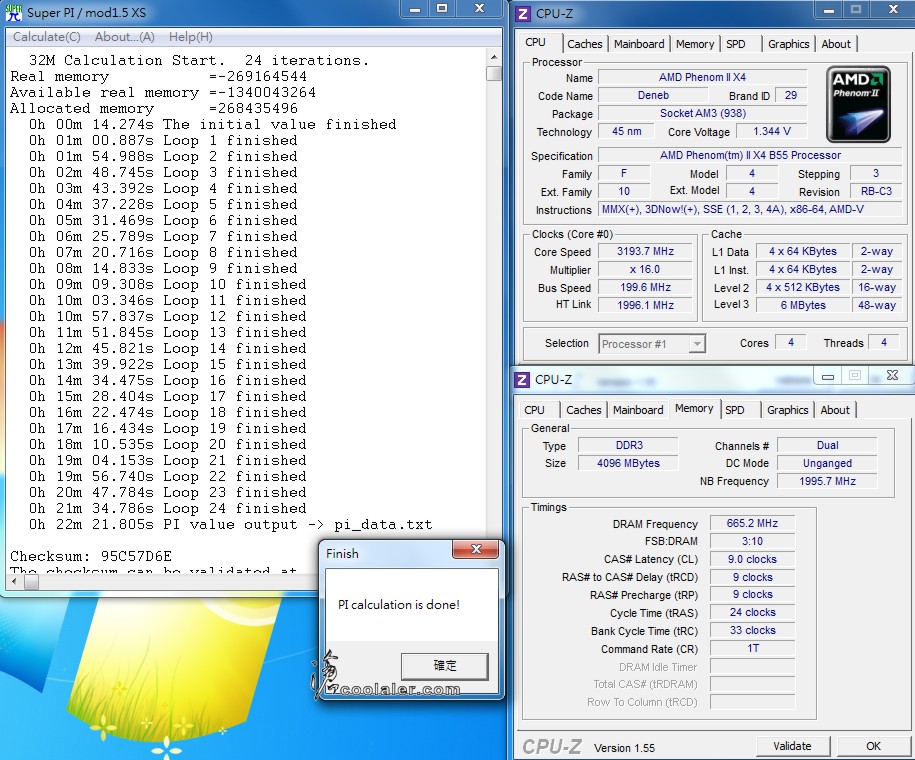

SuperPI 32M:22m21.805s(22m21.790s)

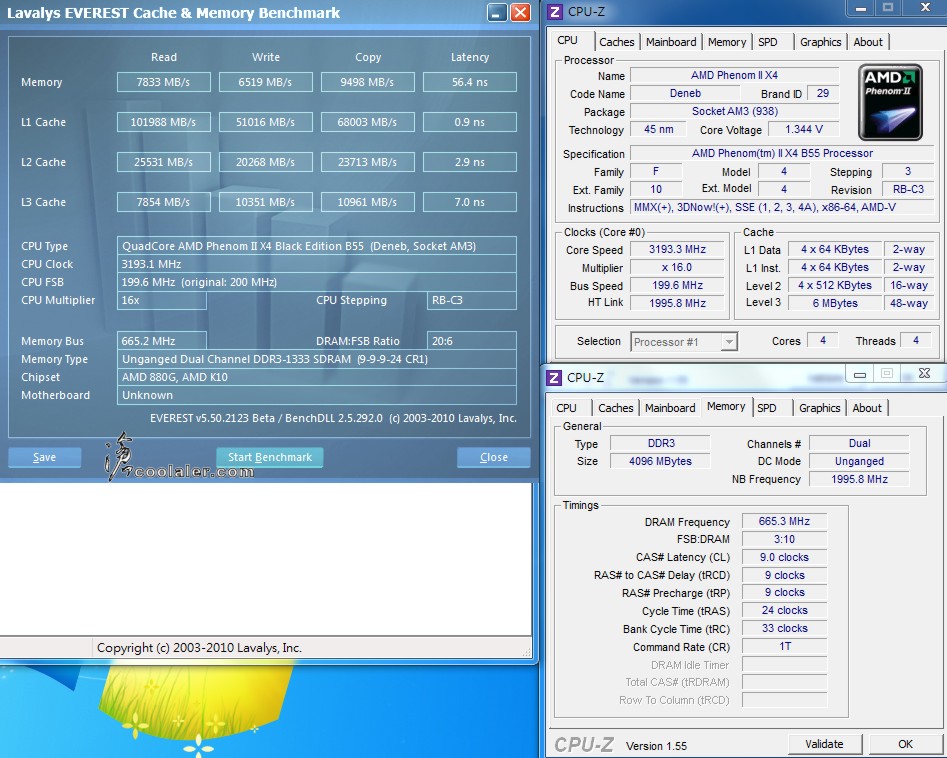

EVEREST Memory Benchmark
Read:7833 MB/s (7883 MB/s)
Write:6519 MB/s (6485 MB/s)
Copy:9498 MB/s (9351 MB/s)

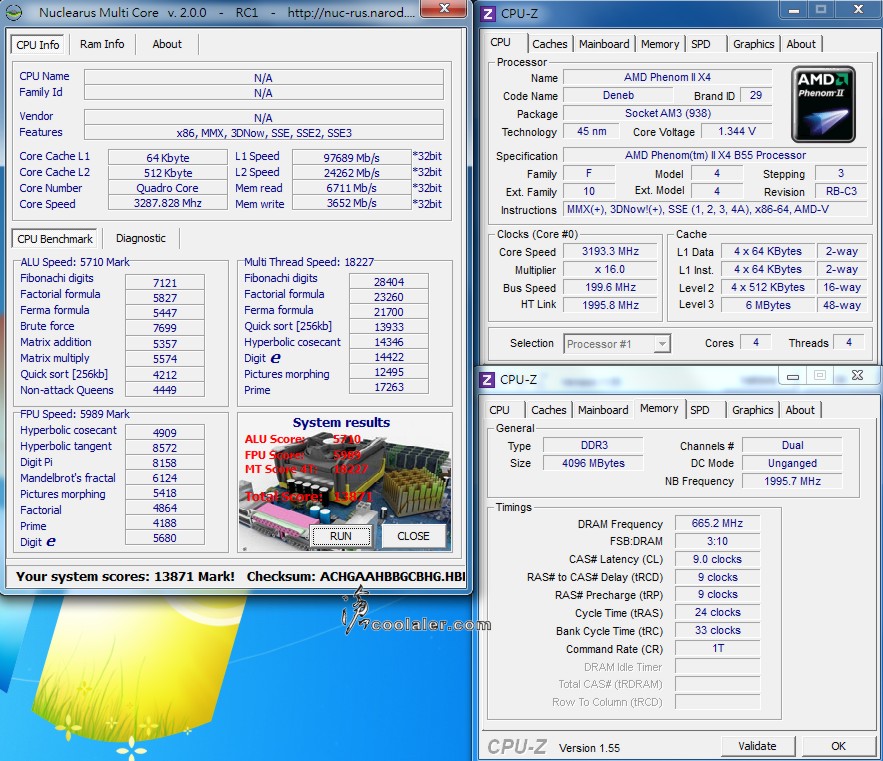

Nuclearus Multi Core:13871(8407)

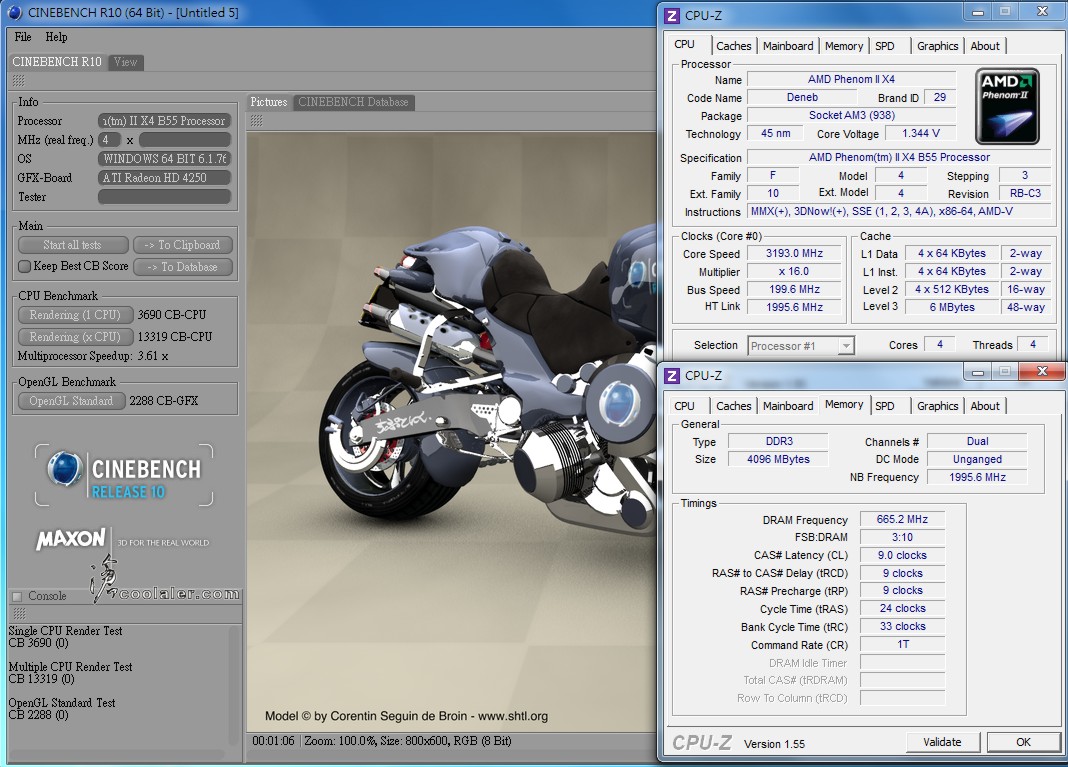

CINEBENCH R10
1 CPU:3690(3680)
x CPU:13319(6996)
OpenGL:2288(2923)

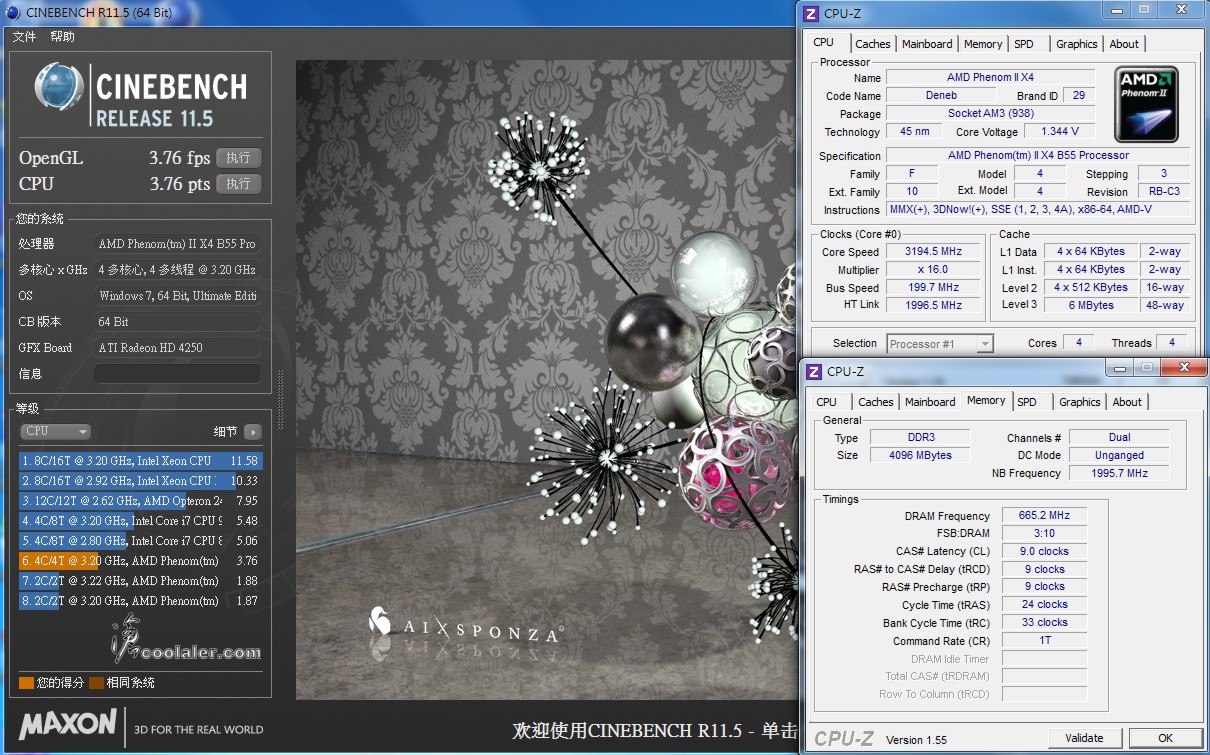

CINEBENCH R11.5
OpenGL:3.76 fps(4.48 fps)
CPU:3.76(1.87 pts)

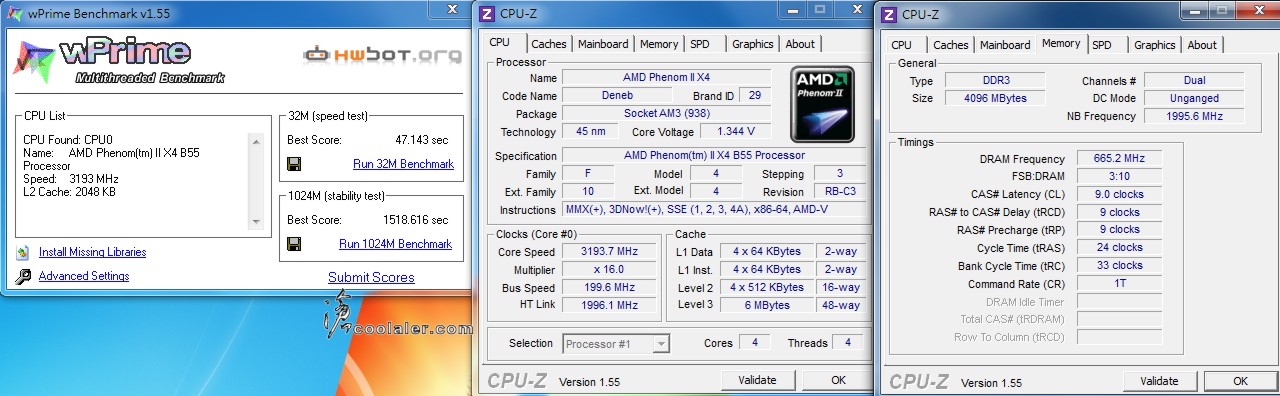

wPrime
32M:47.143(46.731s)
1024M:1518.661s(1488.445s)

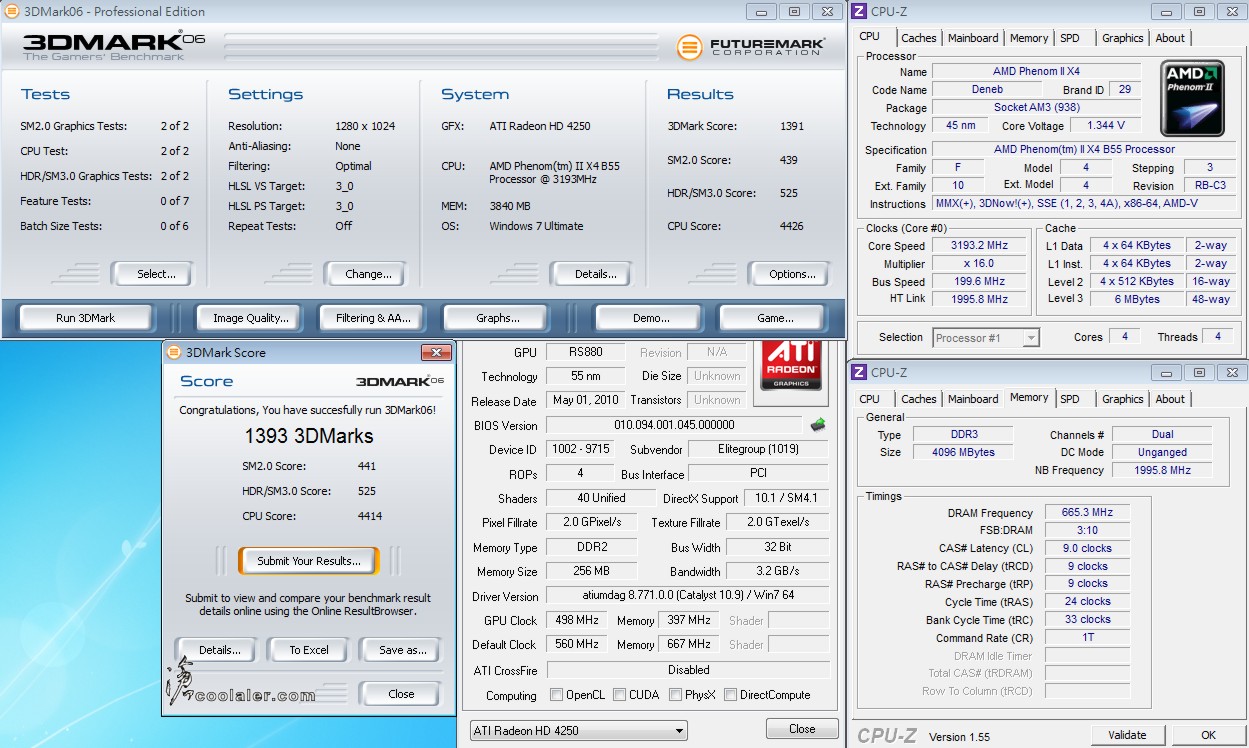

3Dmark06:1393(1746)
SM 2.0:441(564)
HDR/SM3.0:525(673)
CPU:4414(2601)


最後一定要來個燒機測試,證明開核還算是穩定啦!

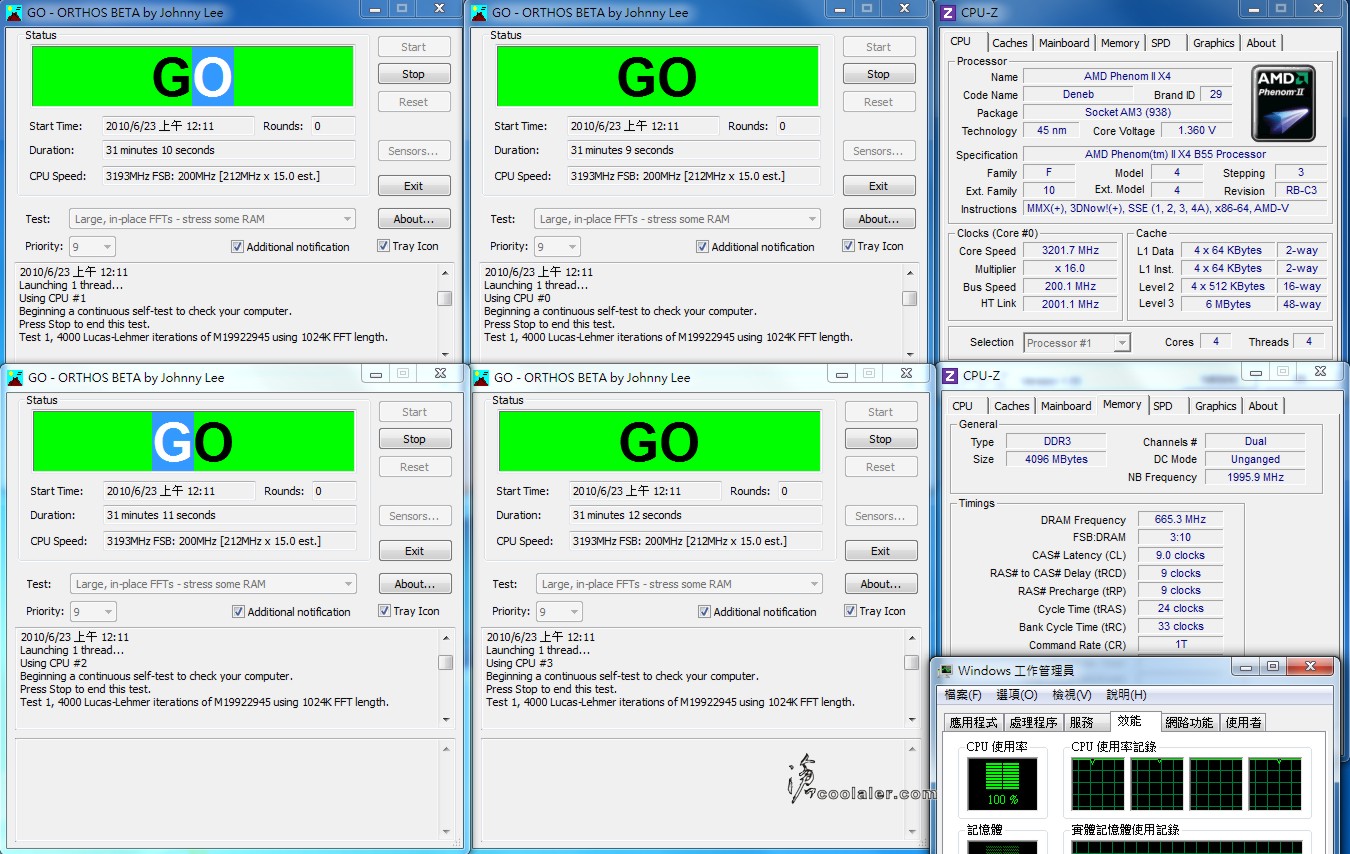

Orthos 30分鐘過測


在浮點及整數運算的部份幾乎看不太出來有明顯差異,當然在多工處理的部份效能就增加了許多,不過內建HD4250顯示在開核之後居然縮缸,不明原因3D效能明顯降低許多。

最後編輯:

soothepain

full loading
已加入
9/17/03
訊息
19,399
互動分數
1,864
點數
113
網站
www.coolaler.com
接著開核加上超頻,再小加一點壓,BIOS內設定CPU電壓為1.4V,其餘電壓不變,直接調整倍頻,200x18=3600MHz。括弧內為4核心3.2GHz的成績。

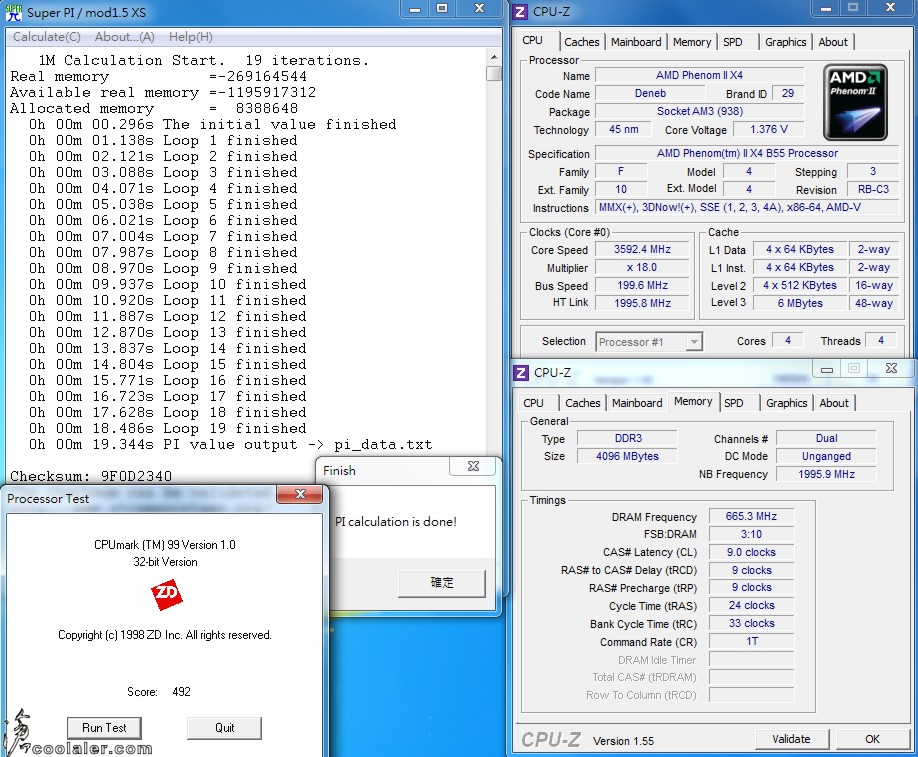

SuperPI 1M:19.344s (21.591s)
CPUmark99:492 (441)

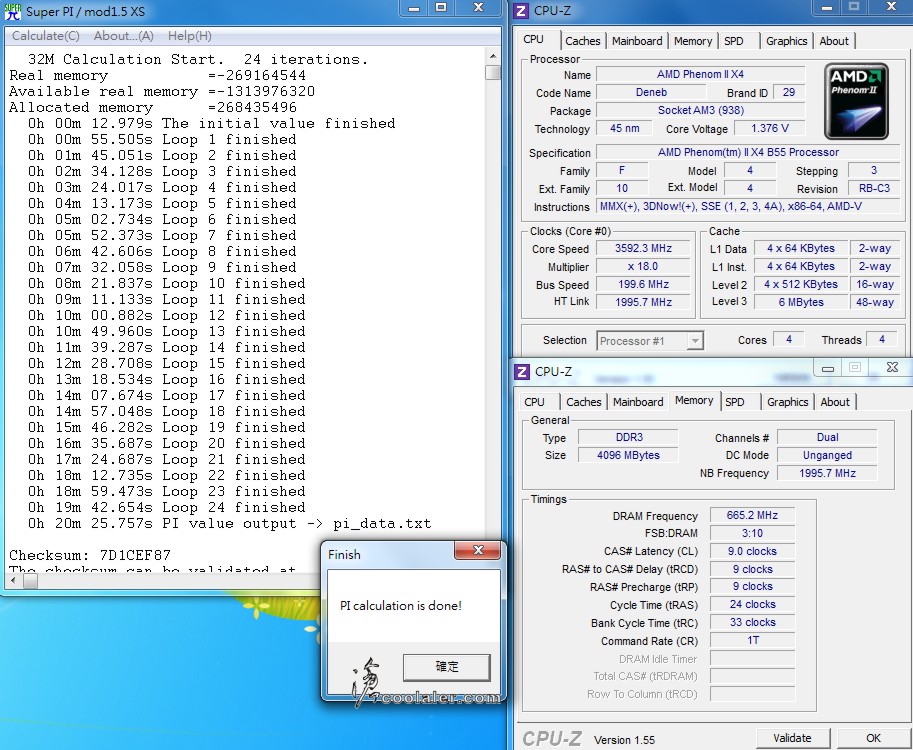

SuperPI 32M:20m25.757s(22m21.805s)

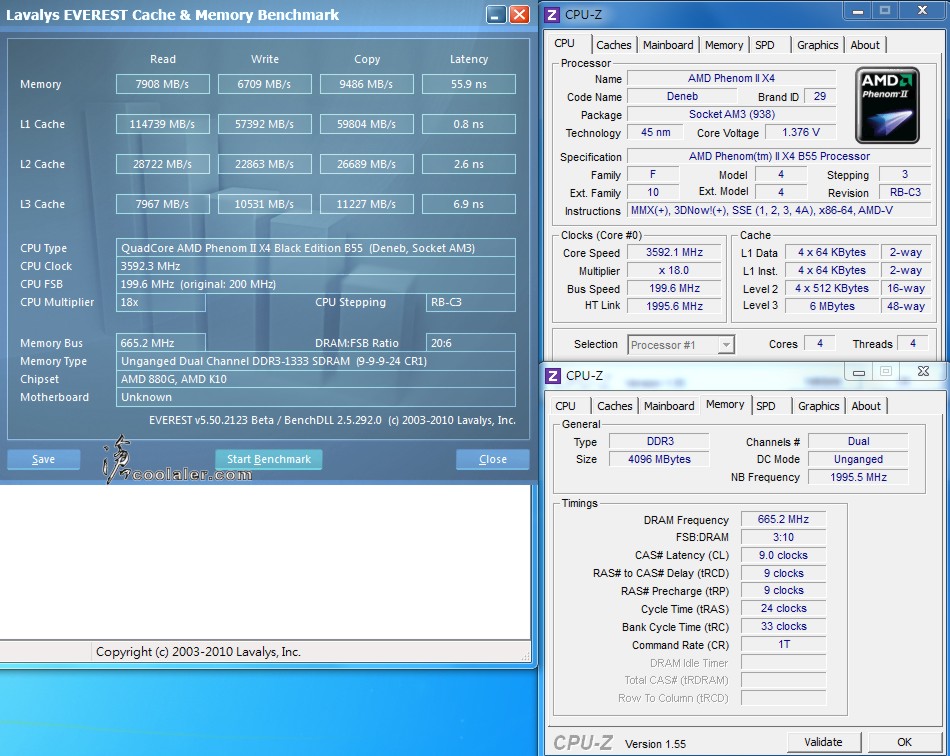

EVEREST Memory Benchmark
Read:7908 MB/s(7833 MB/s)
Write:6709 MB/s(6519 MB/s)
Copy:9486 MB/s(9498 MB/s)

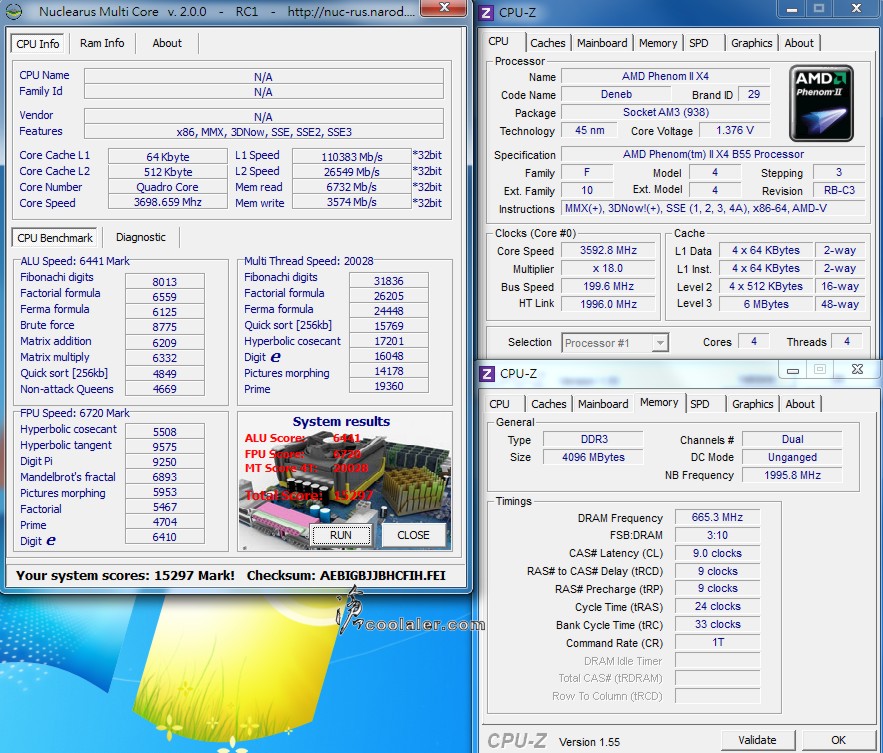

Nuclearus Multi Core:15297(13871)

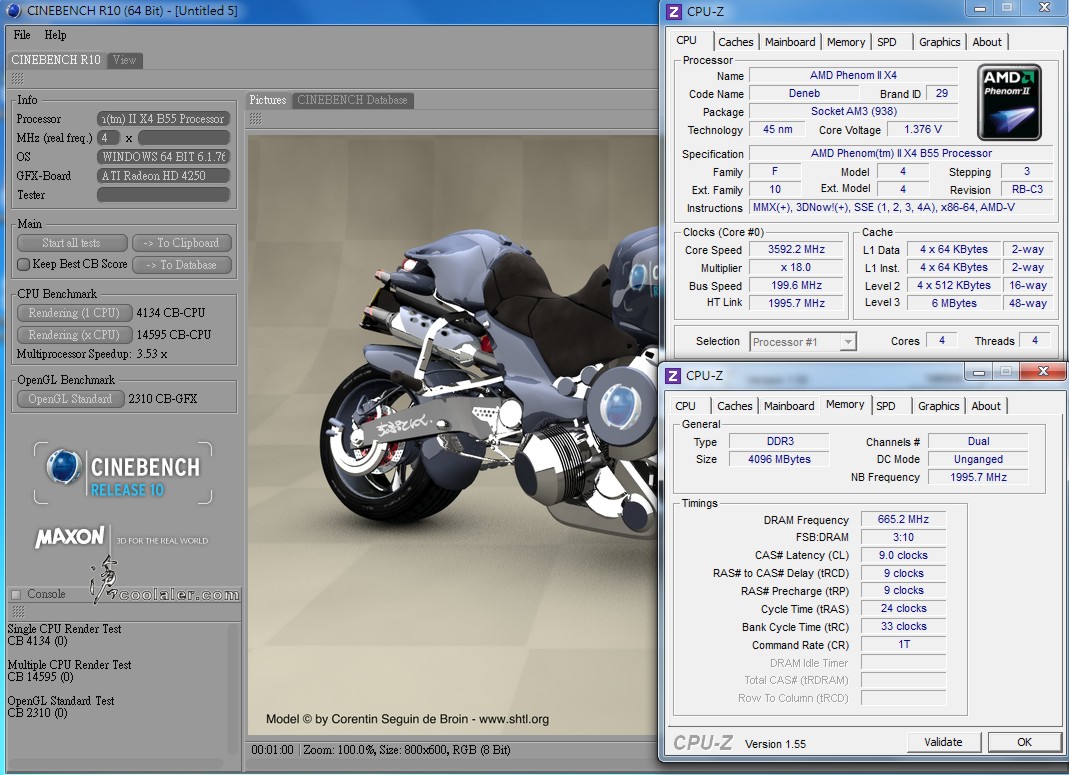

CINEBENCH R10
1 CPU:4134(3690)
x CPU:14595(13319)
OpenGL:2310(2288)

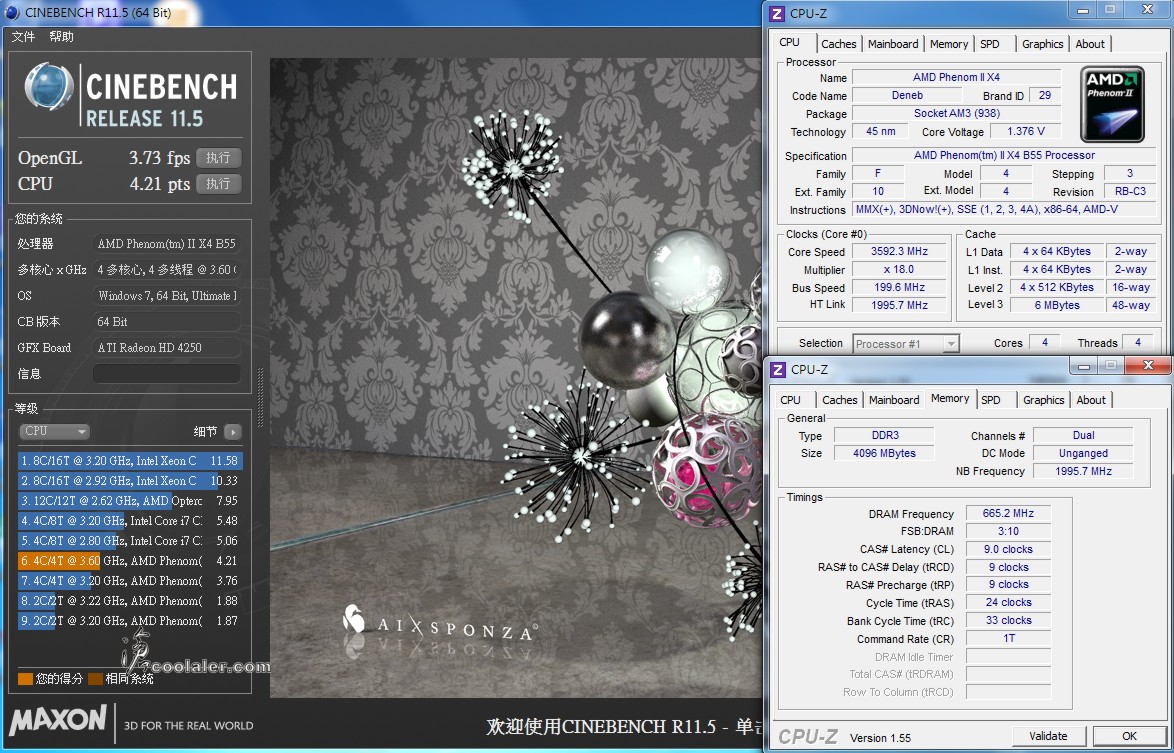

CINEBENCH R11.5
OpenGL:3.73 fps(3.76 fps)
CPU:4.21(3.76 pts)

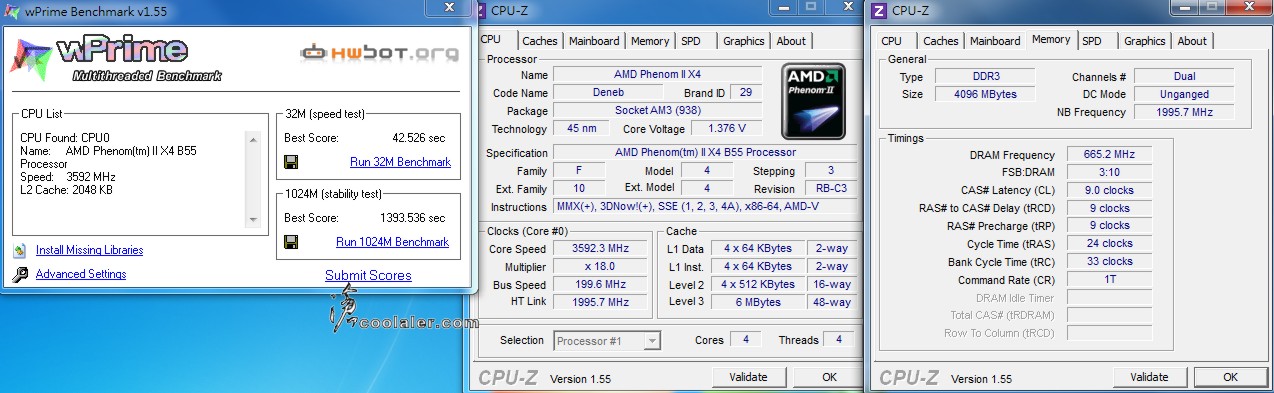

wPrime
32M:42.526s (47.143s)
1024M:1393.536s(1518.661s)

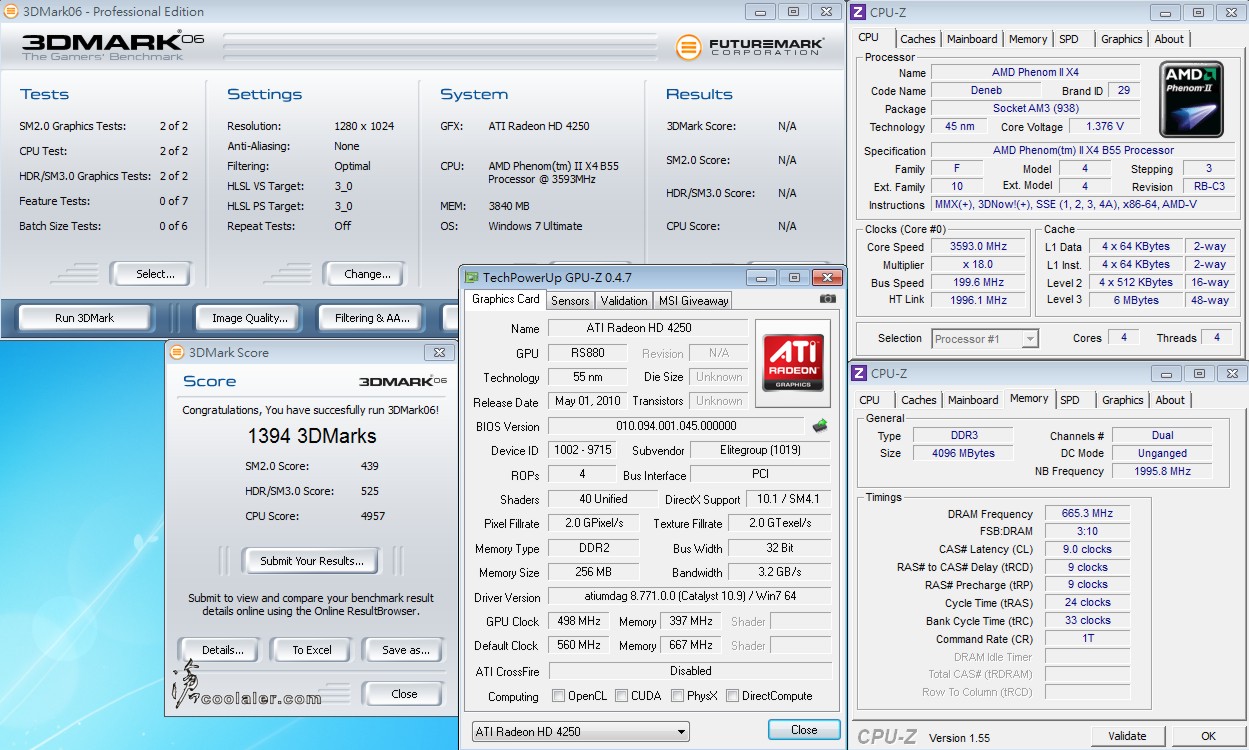

3Dmark06:1394(1393)
SM 2.0:439(441)
HDR/SM3.0:525(525)
CPU:4957(4414)


最後還是來個燒機測試,證明開核加上超頻也是ok的啦!

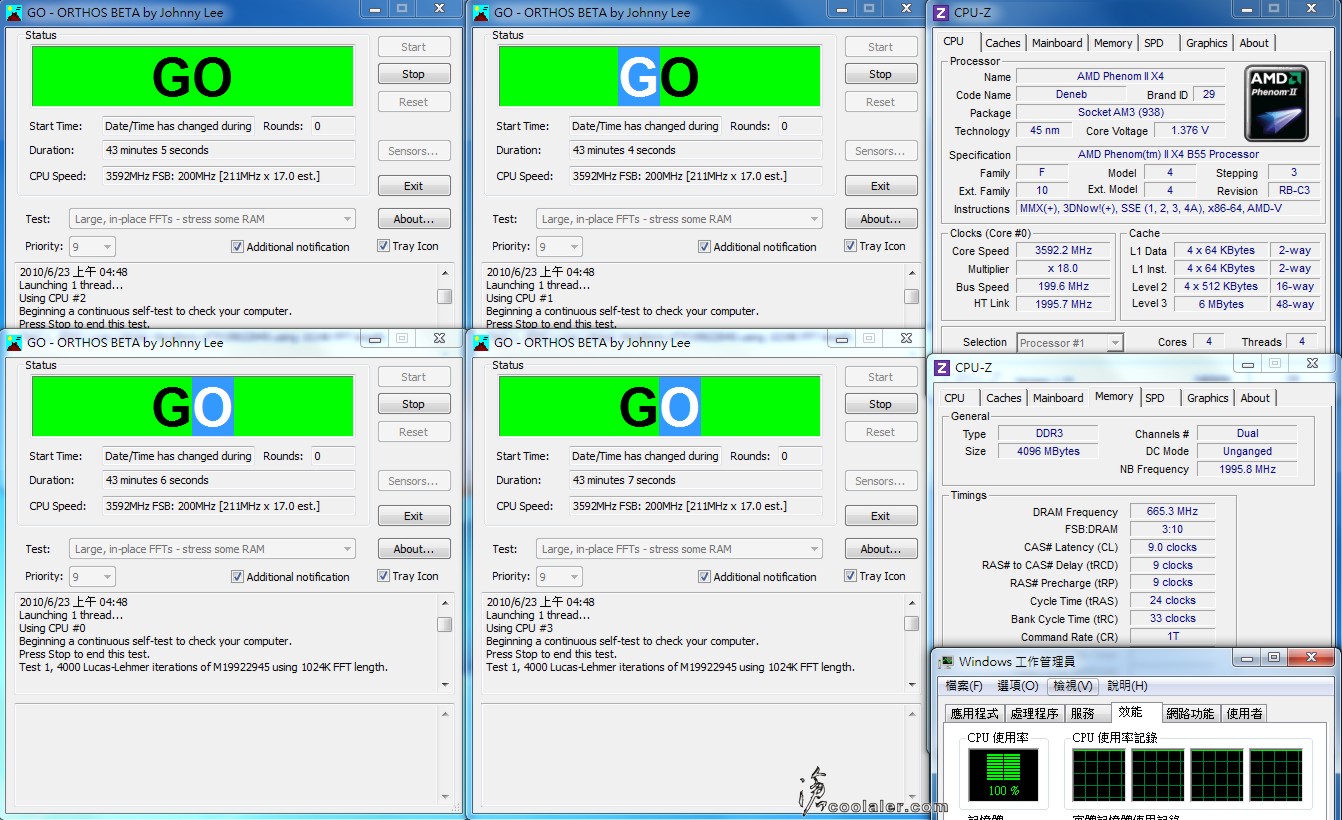

ORTHOS 40分鐘過測!


andy0629

一般般會員
已加入
11/24/06
訊息
196
互動分數
0
點數
16
年齡
32
這片我有買
1890元 還送USB3.0外接卡

只是覺得那個COM 1插頭有點多餘了啦


blackkk

一般般會員
已加入
10/19/03
訊息
54
互動分數
0
點數
6
雖然用料差了點,不過這價位簡直無敵,USB 3.0還可以拿出來給別台單獨用


威力獅

高級會員
已加入
4/25/06
訊息
887
互動分數
0
點數
16
這家送修服務方便嗎??


louistaurus

一般般會員
已加入
9/30/10
訊息
151
互動分數
0
點數
0
開核顯卡效能居然變差了

還有這家保固網頁上也沒寫

如故障要怎修阿


CGEWAY

榮譽會員
已加入
11/2/03
訊息
3,916
互動分數
24
點數
38
此板子的外頻超頻性能不知如何?
電壓穩定如何?
別像ASROCK 一樣...
便宜是便宜...
電壓跳動超大就好...;painkille


k3172

初級會員
已加入
6/17/10
訊息
49
互動分數
0
點數
0
我比較想知道
"1890元 還送USB3.0外接卡"~去哪買...
報一下好康吧!!
