[扒光秀]DELL VOSTRO 3450扒光光~圖多

kevlin1981

進階會員
已加入
5/10/05
訊息
611
互動分數
2
點數
18
大家好,小弟的扒光秀又來囉!這次的對象是VOSTRO 3450,主要用來接替前主力工作機,因為13.3吋只能使用1個硬碟,用SSD後雖然很快但空間還是太小,因此這次換購入14吋的Vostro3450,NB是從網路電腦家購入,購買無系統版本19.9K,再加上購入更換的CPU、RAM、硬碟架、SSD,總花費來到38.2K。

改裝前系統架構如下

CPU : i3-2310
RAM : DDR3 1333 2G * 1
HD : Seagate 7200.4 500G * 1
DVD : 12.7" SATA 托盤式 DVD+/-RW
VGA : AMD ™ Radeon HD6630M 顯示卡,1GB

更換後的新架構如下

CPU : i7-2620 (QS版)
RAM : DDR3 1333 4G * 2
HD : EZLINK Violet SLC 128GB
DVD : Seagate 7200.4 500G * 1
VGA : AMD ™ Radeon HD6630M 顯示卡,1GB

廢話不多說,首先來看一下這次的主角


拆開背面後


排列區加入卸下的電池、背蓋、RAM


卸下的螺絲

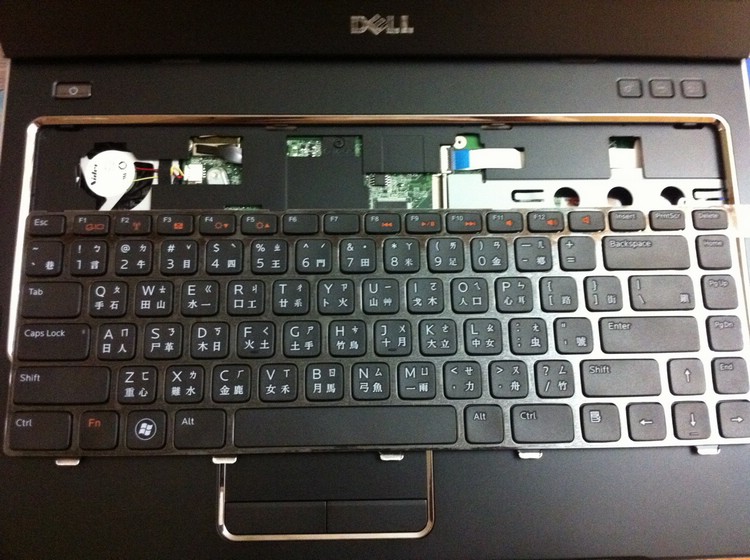

再來是拆鍵盤,這個要很小心,因為鍵盤的銀色的四周是塑膠的東西,
硬來的話會留下傷痕,有點小技巧


再來是卸下正面的上蓋

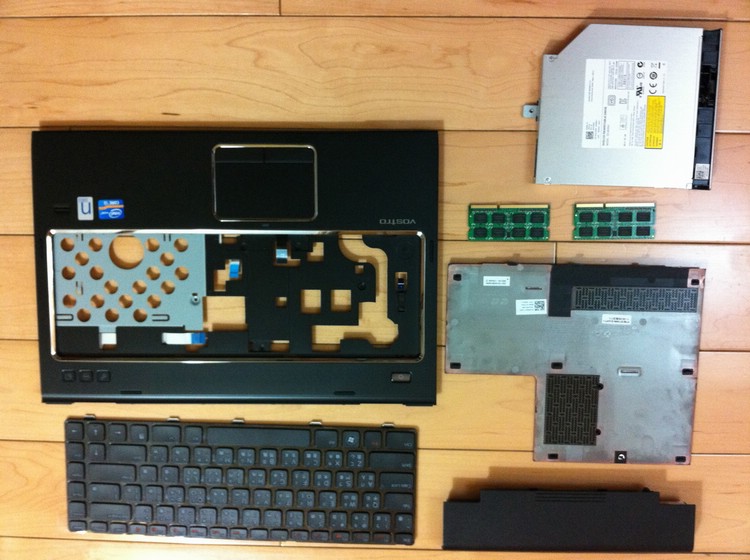

排列區加入卸下的光碟機、鍵盤、上蓋


再來是將主機板拆出

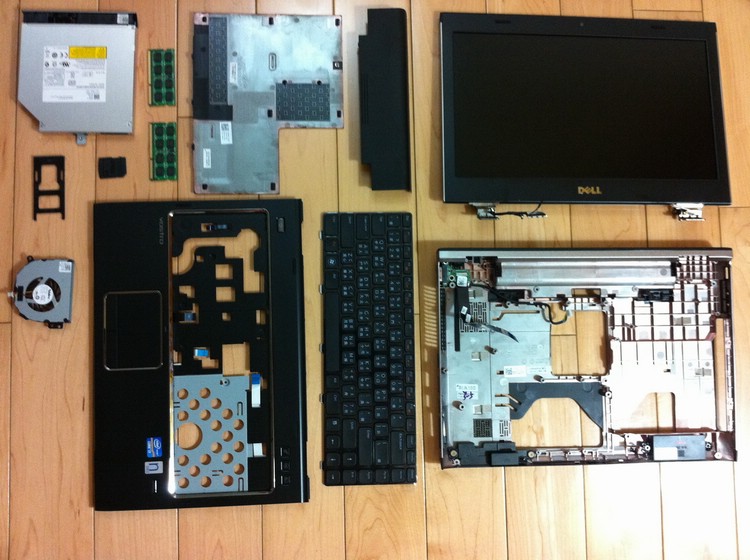

排列區加入卸下的下殼、螢幕


這是V3450使用的無線網路Intel 1030

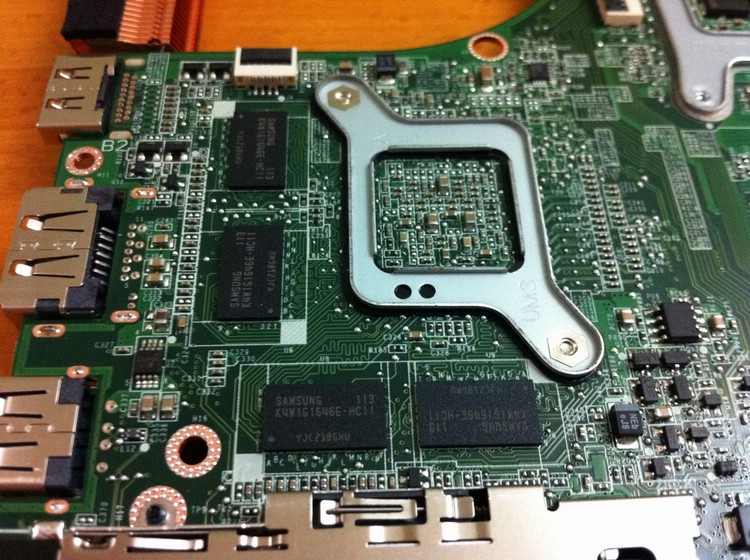

這是顯示卡的記憶體,另一面也有四顆

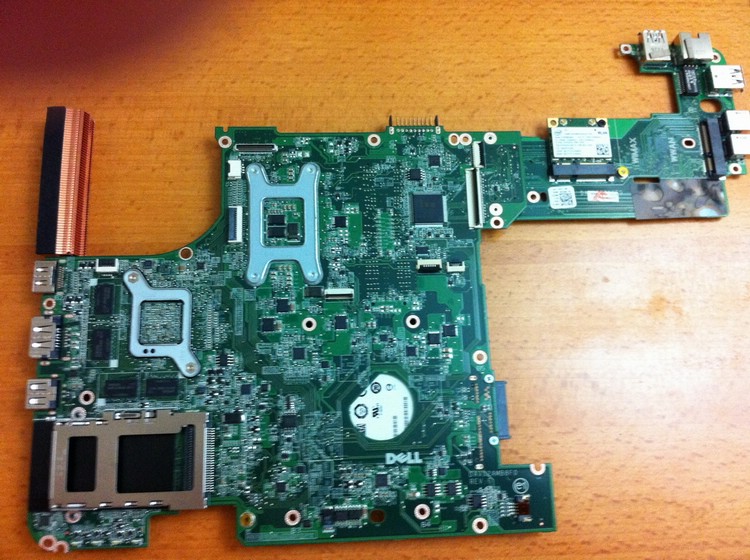

這是主機板的背面

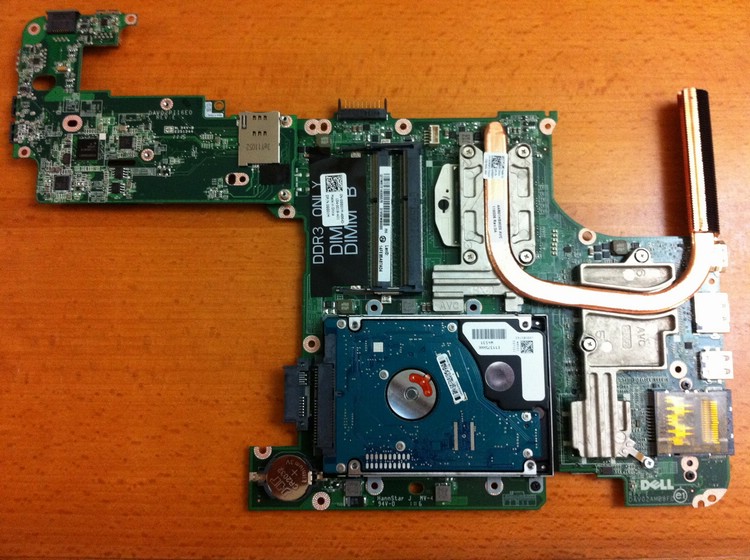

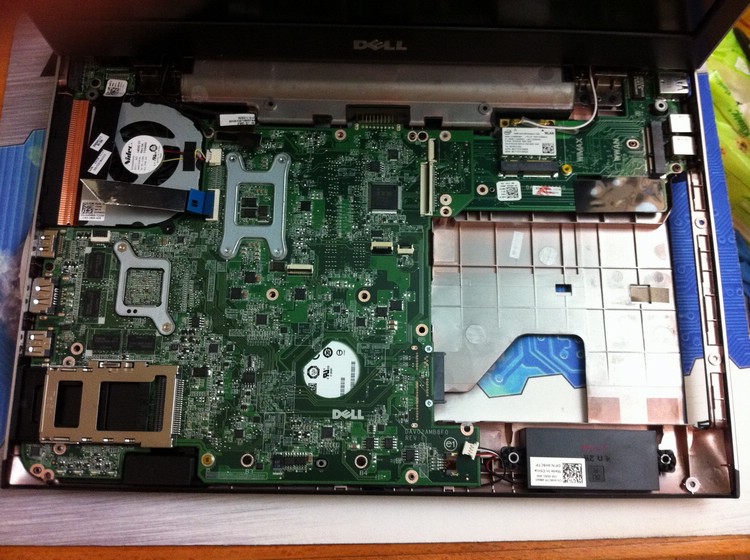

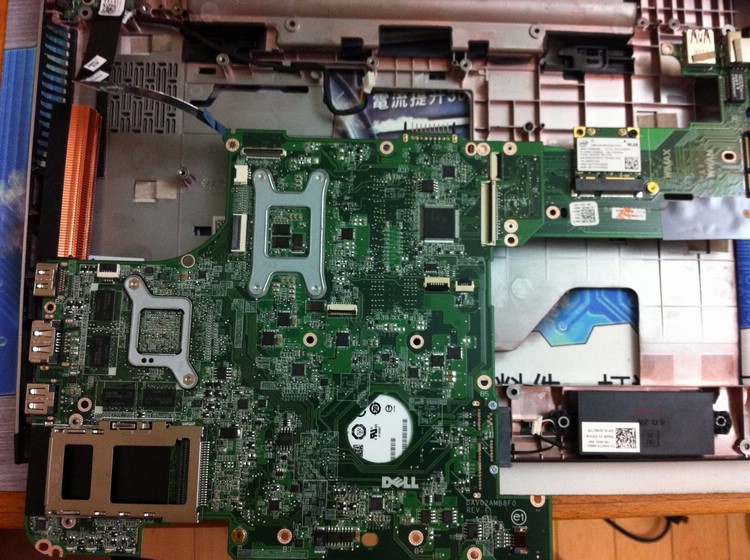

這是主機板的正面,
原本是想換i7-2630,因為差不多價格,
但是怕這麼單薄的散熱器是壓不住
所以只好放棄改換i7-2620,
另外看到這邊也知道,如果要換硬碟就只能全部都拆了

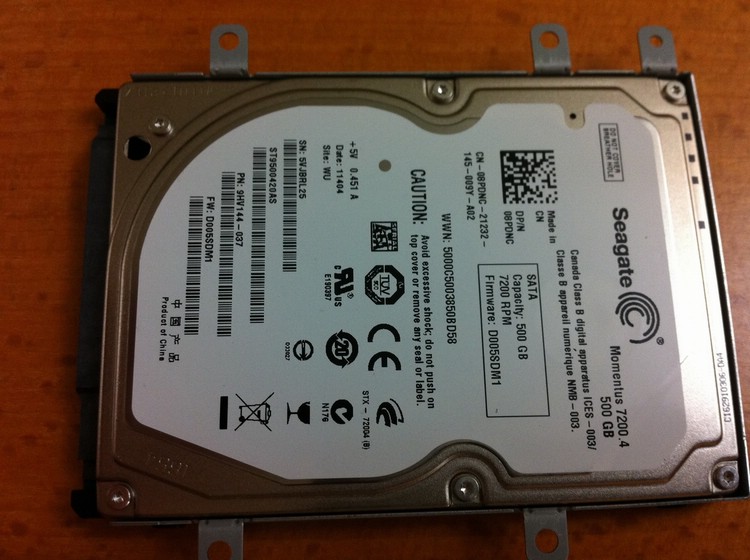

這個是原本所使用的Seagate 7200.4

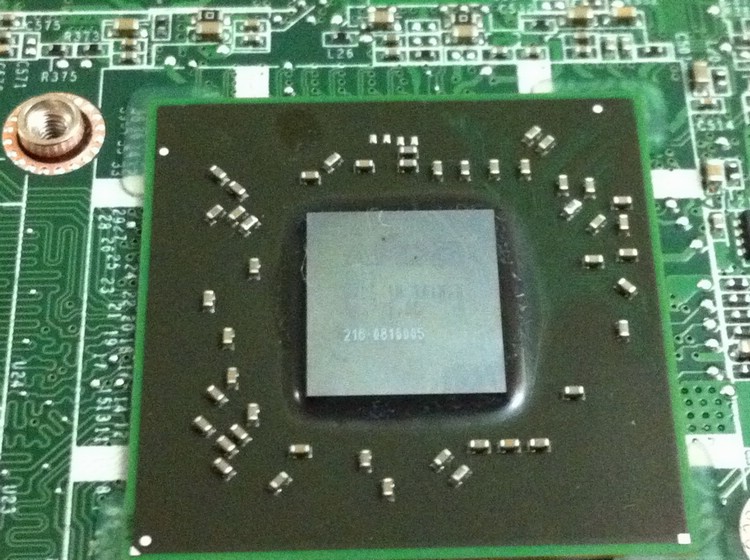

這個是ATI HD6630的顯示晶片


這個是欲更換的CPU屁股合照,
說真的我看不出差別在哪,


這個是正面照,右邊是i7-2620(QS版的)

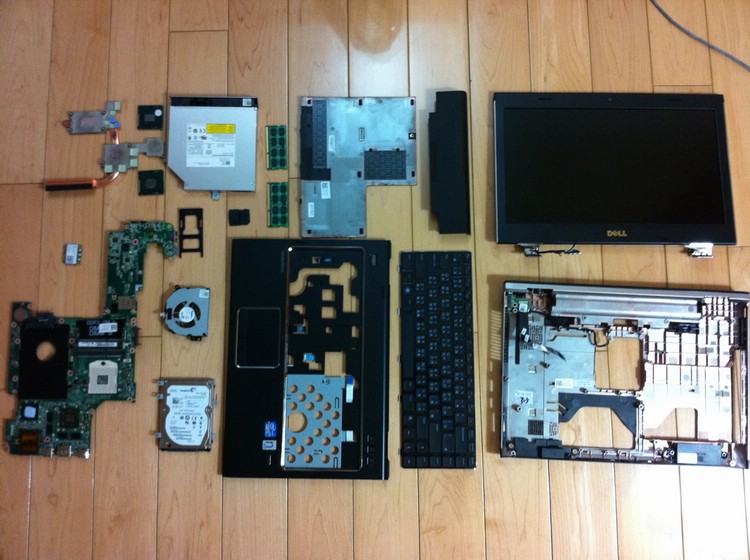

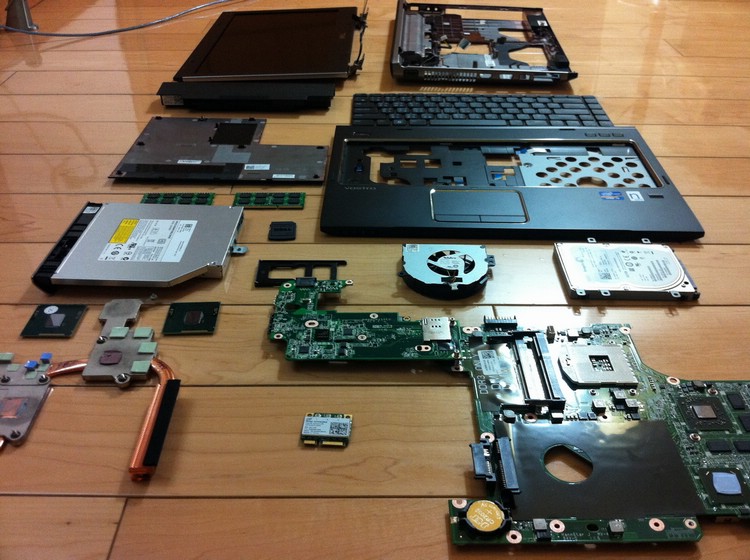

全部的零件攤開


換個角度


這個是欲換入的硬碟架
買標準品來換上DELL原本光碟機的外蓋

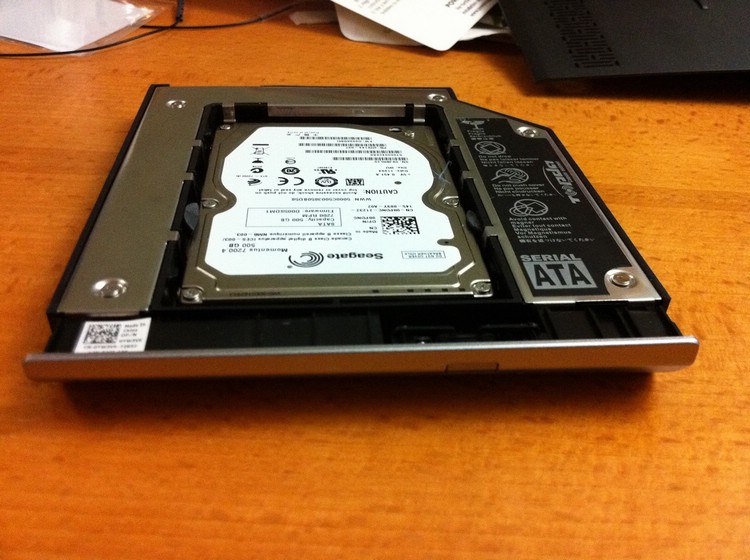

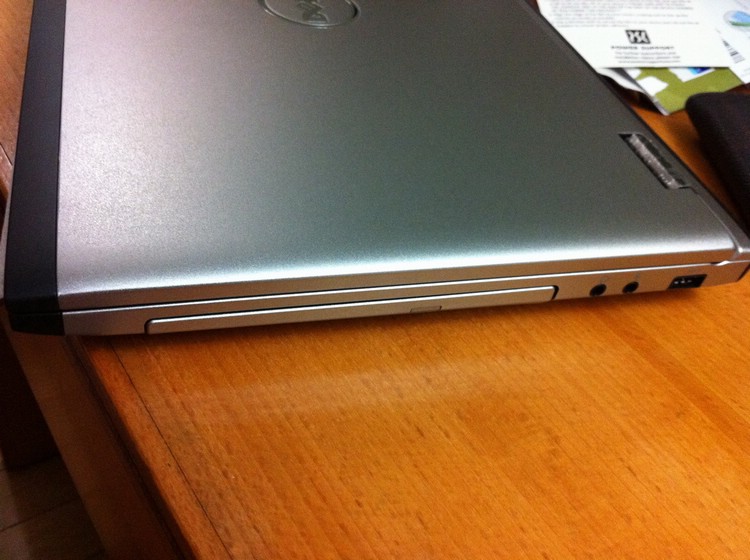

硬碟架裝機圖

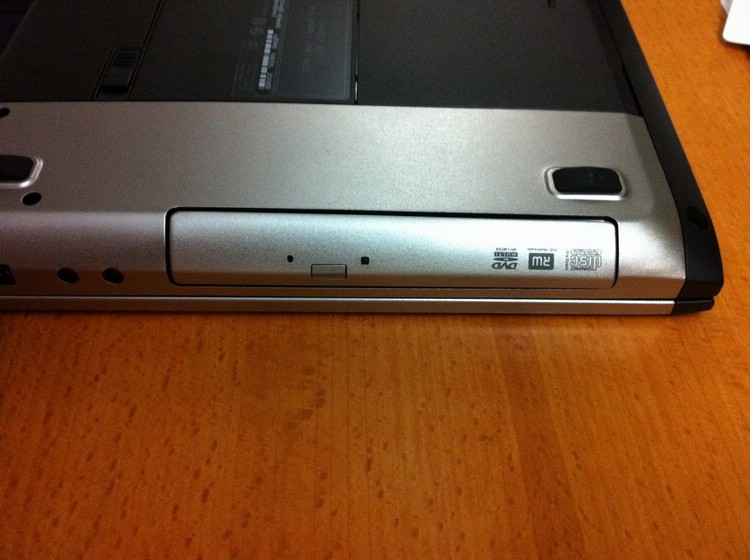

換個角度



下一頁-改造前後效能比較
[multipage=改造前後效能比較]



最後這是原本的貼紙


更換上i7的貼紙


再來是改造前的一些測試PI、CPUMARK等


3DMark_V


3DMark_11


改造後的一些測試PI、CPUMARK等


3DMark_V


3DMark_11


最後來個測試整理
我們可以看到換上CPU後
CPU運算的性能上有30~60%的提升
但是對GPU來說並沒有任何提升
應該是i3就可以餵飽6630了吧


最後來稍微說明一下這台的改造心得
1.換硬碟太麻煩了,而且如果只是單純想上SSD的話,還是要全拆
因為目前的BIOS只支援在第一顆HD開機,也就是如果是想用硬碟架上的HD開機是不行的
2.若是遊戲取向的使用者,建議就不用買到i5的,因為再上去GPU的性能也沒有提升
3.欲更換CPU的朋友要有更換電源供應器的心理準備,
如果只是一般的使用用原廠附的90W是沒問題,但如果要燒機的話就請換上更大瓦數的
4.在電腦家上購買的這台鍵盤不具有LED背光功能,請注意
(所以如果有這台NB但不喜歡鍵盤有背光的可以跟我聯絡,我想跟你對換,不會拆我可以當面拆換)
5.另外這台還有個USB Power Share的功能,就是可以在關機的狀態下使用USB對你的USB裝置充電
所以帶上他也等於帶了個行動電源,只是有點大,此功能可從BIOS關閉

以上,謝謝觀賞!
