[FONT="仿宋体"]CAT.5網路線製做教學！
圖檔流量過大無法顯示請按此：http://photo.xuite.net/aa801862/3453245
更多教學:http://tw.myblog.yahoo.com/jw!bjLnQk6TSEeoUAtuK0V7
使用工具：壓線器.剝線器.測試器
使用線材耗材：網路線.水晶接頭.護套
網路類型：有線電視網路10M/2M
使用網路設備：SB5101纜線數據機.華碩RX3081分享器.高速交換器
工具介紹：

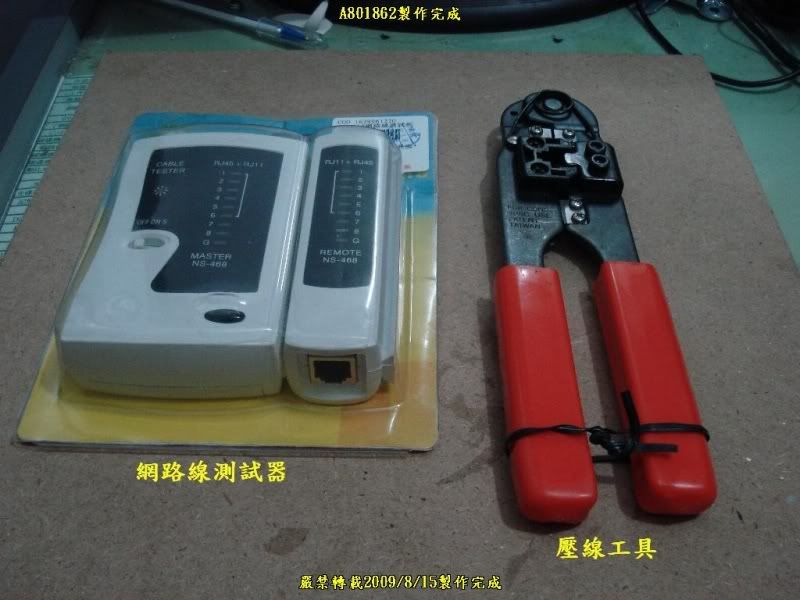

01.網路線壓線工具與網路線測試器

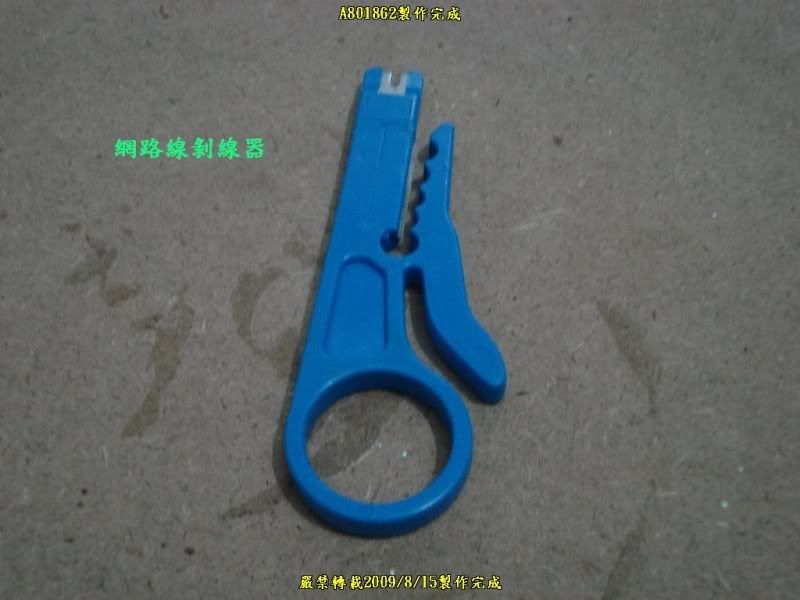

02.網路剝線器
線材耗材介紹：

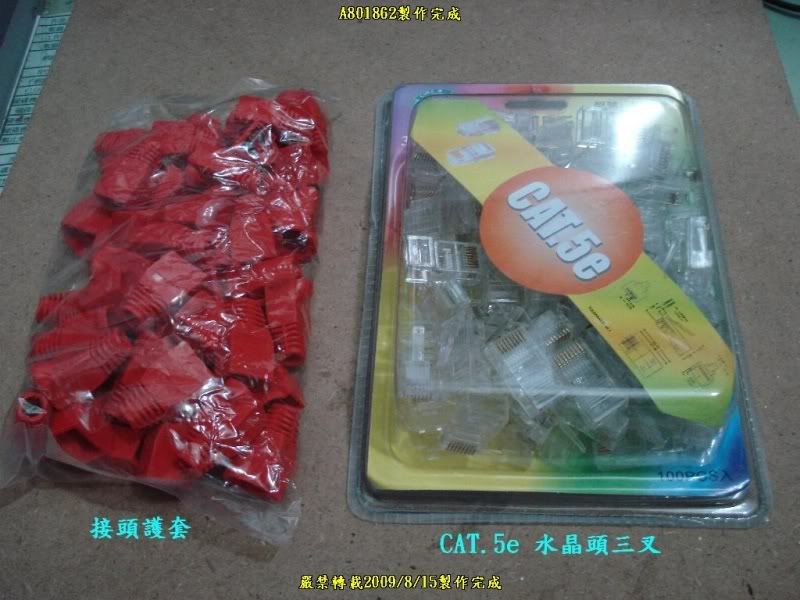

03.接頭護套與CAT.5e 水晶接頭三叉

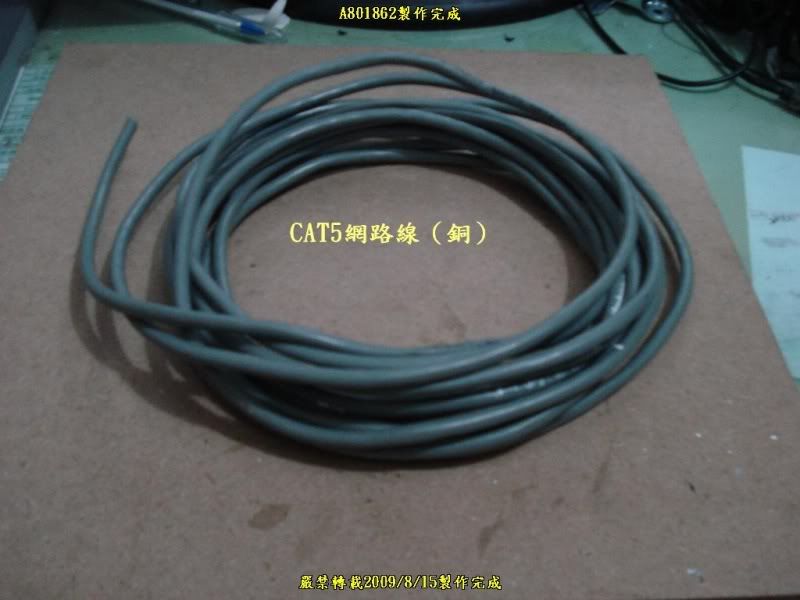

04.CAT.5網路線（銅）
製作教學：

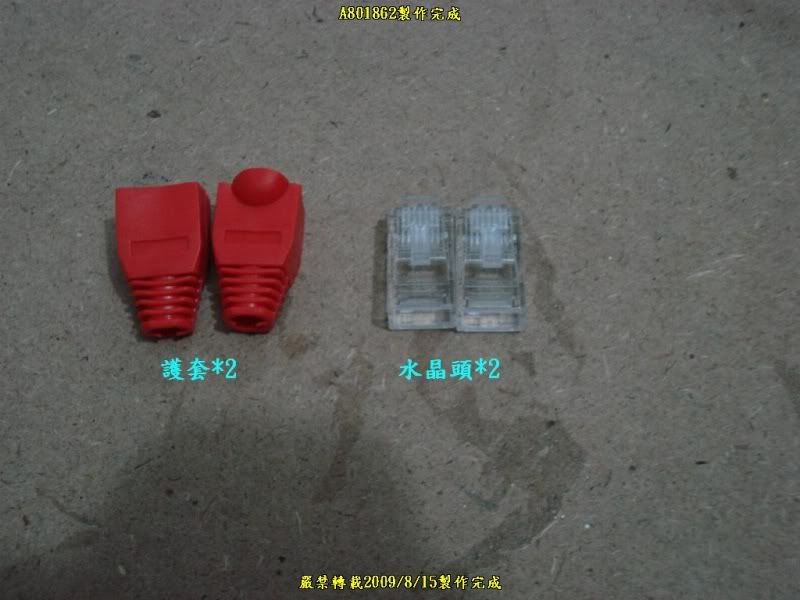

05.護套*2水晶頭*2

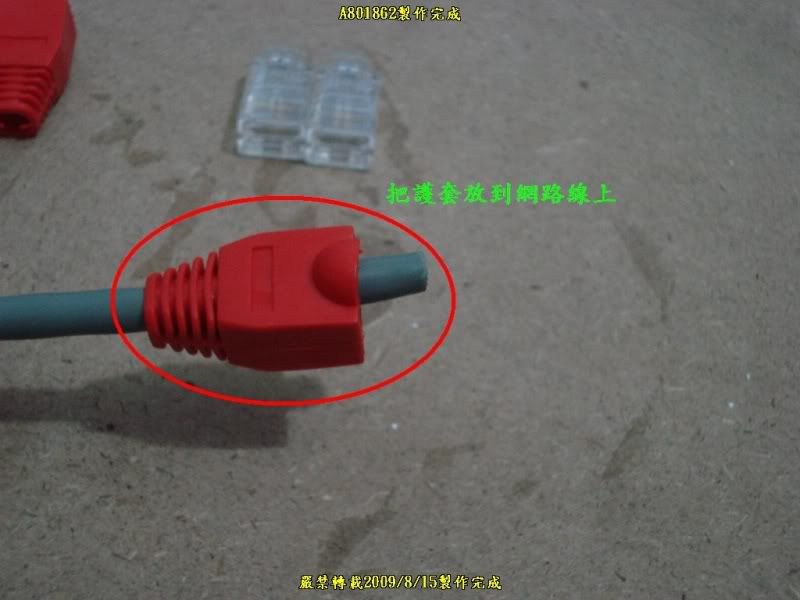

06.將護套放入網路線上

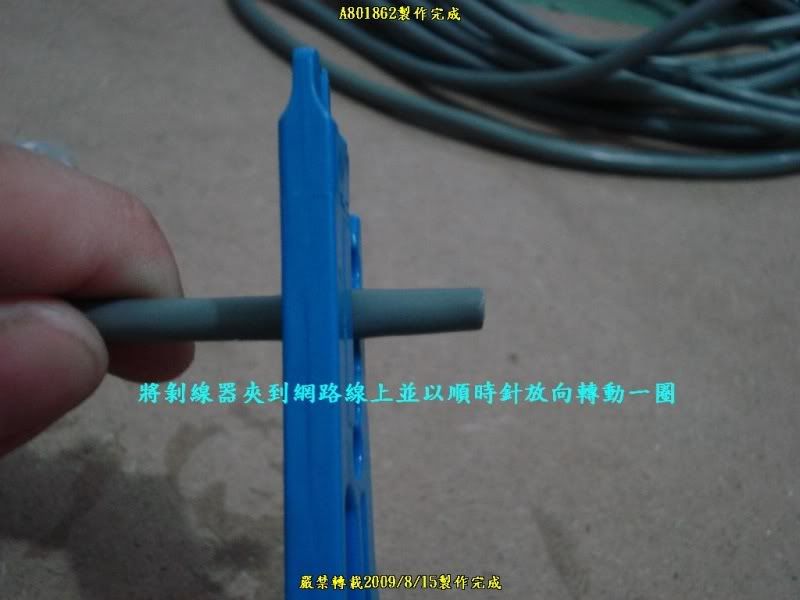

07.將剝線器放入網路線上，並順時針旋轉一圈

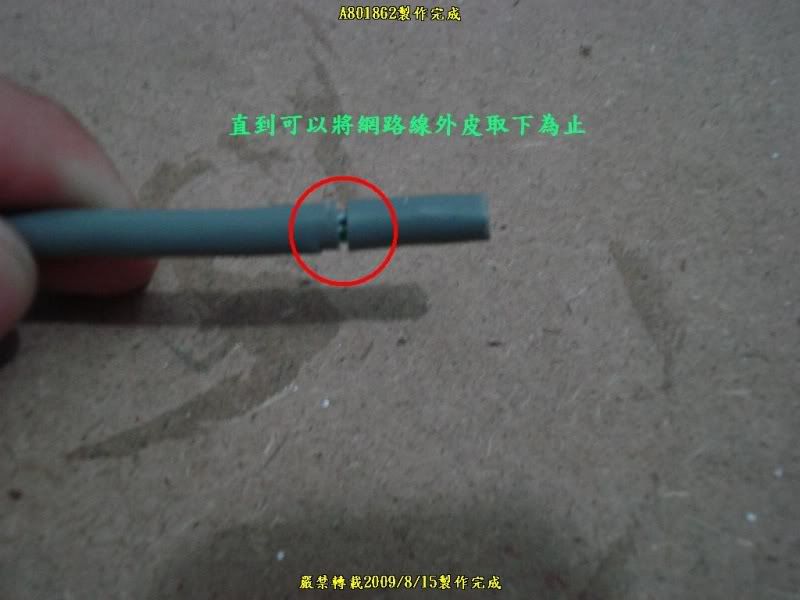

08.直到可將外皮取下為止

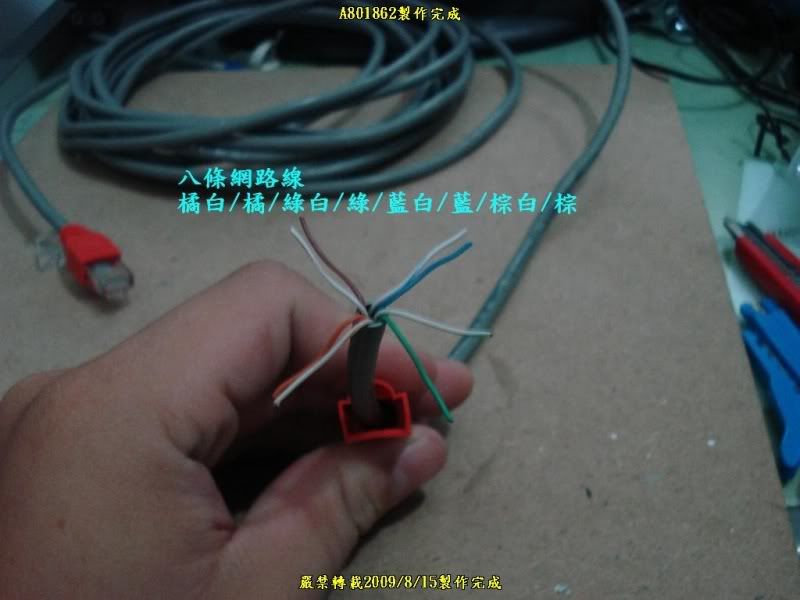

09.八網路色線

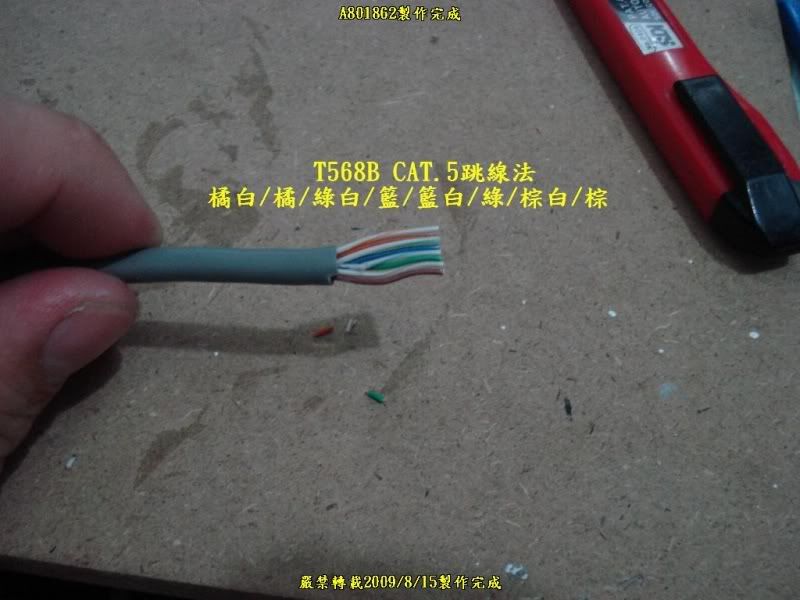

10.T568B跳線法

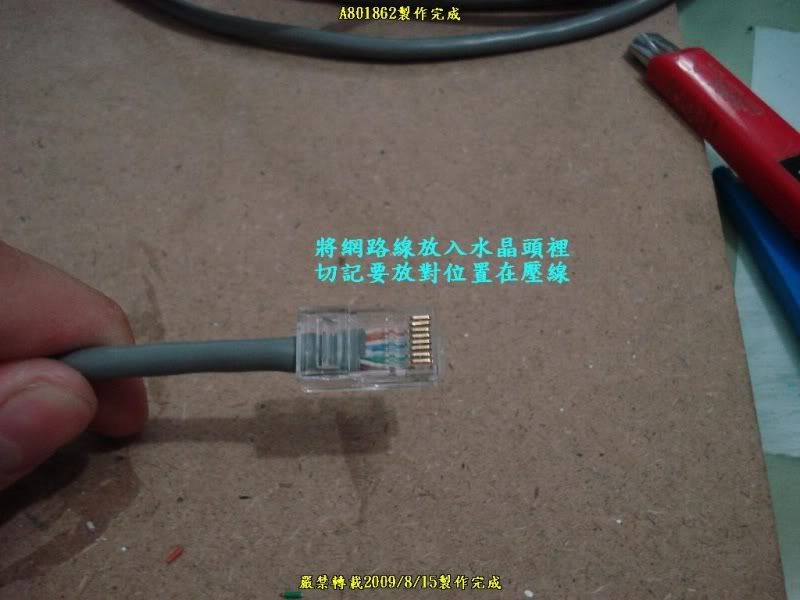

11.將網路放入水晶頭裡必須放對位置

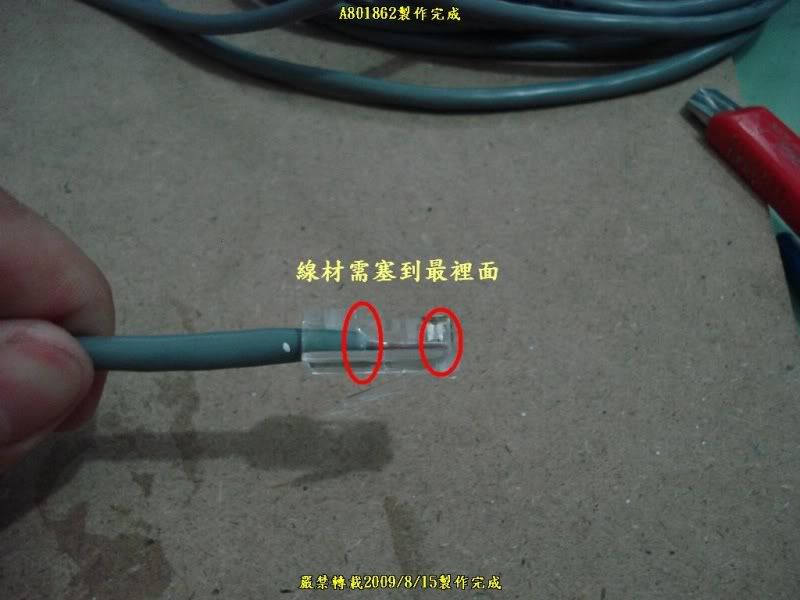

12.必須將線材推到不能在推為止
13.將網路線放到壓線槽裡
14.如圖

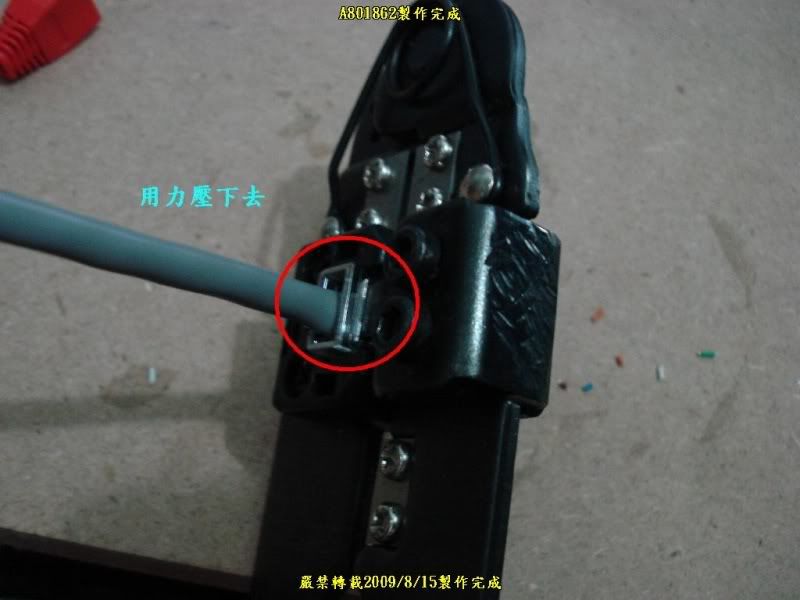

15.對準完畢後用力壓下去

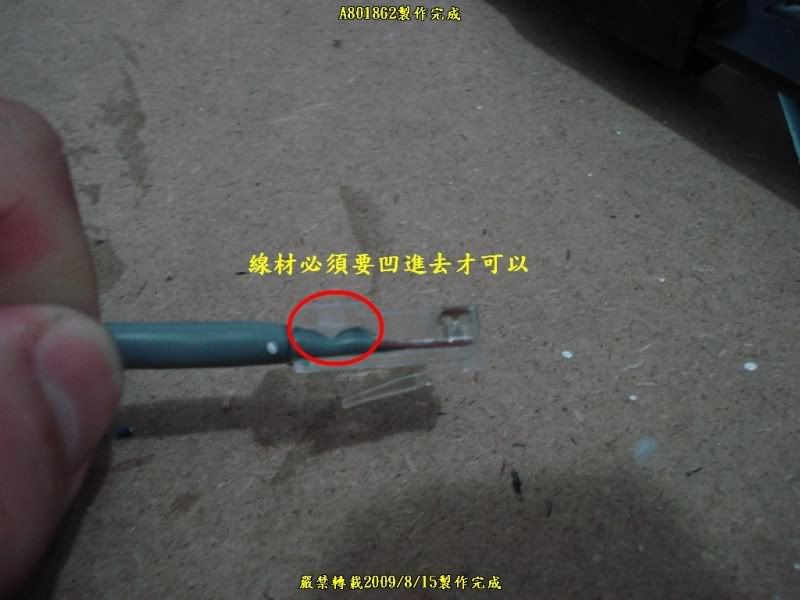

16.線材必須要壓到凹進去才可以
線材測試：

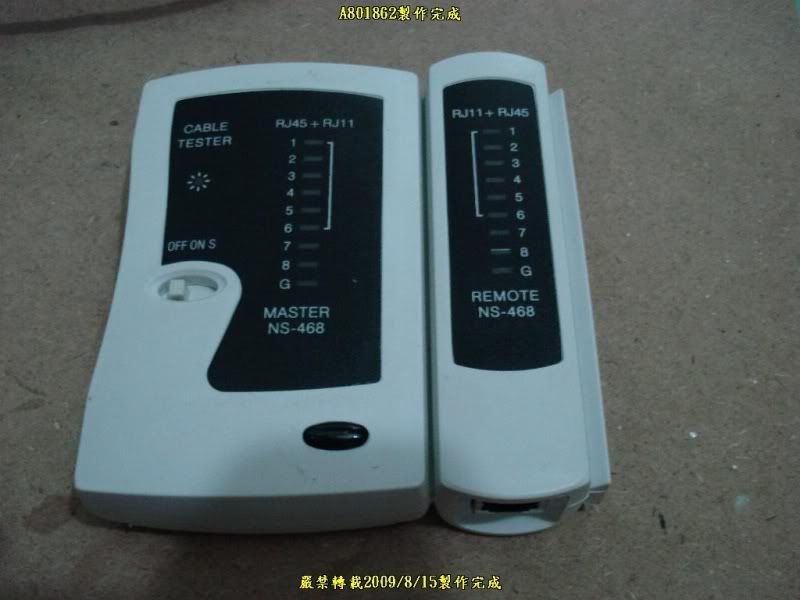

17.NS-468測試器

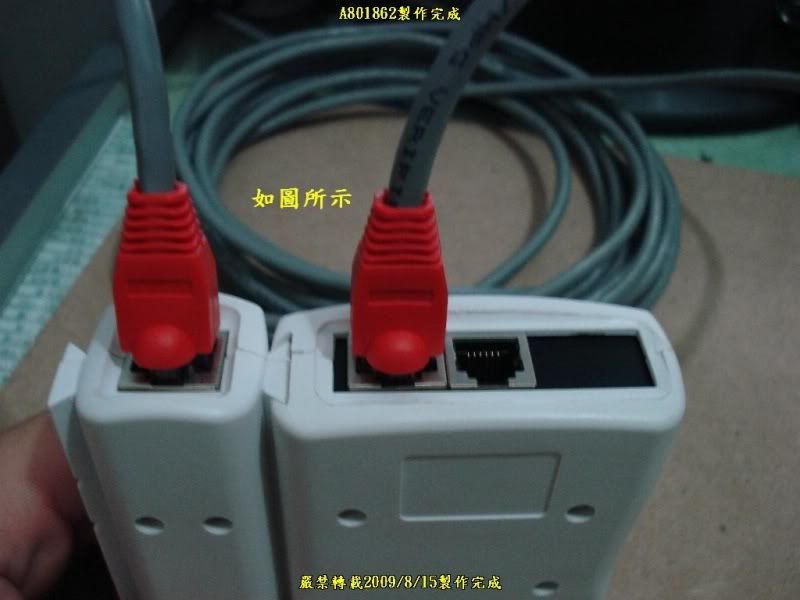

18.將壓好的網路線兩端放到NS-468測試器上
19.如圖

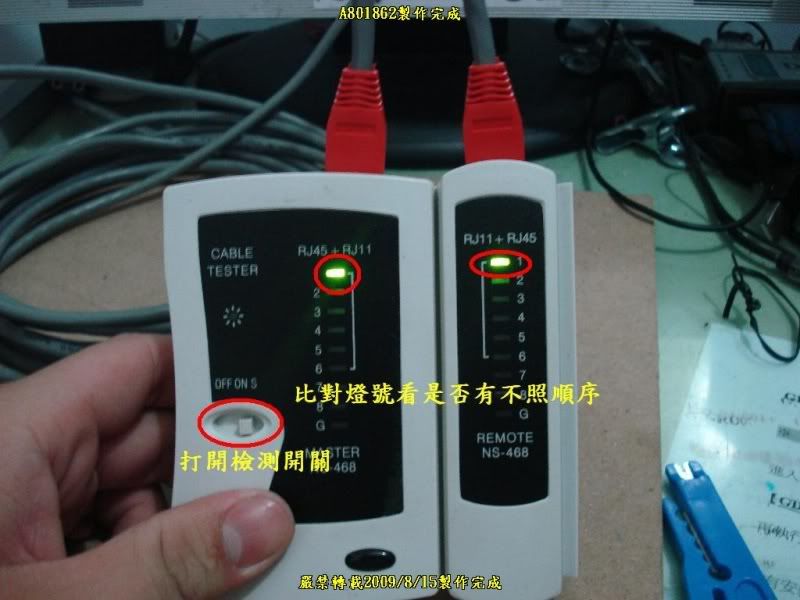

20.打開NS-468測試器電源
21.若燈號不照順序跳那就是你在步驟11沒有對好網路線，必須重新剪斷在壓製一次
我自行壓制上機部份：

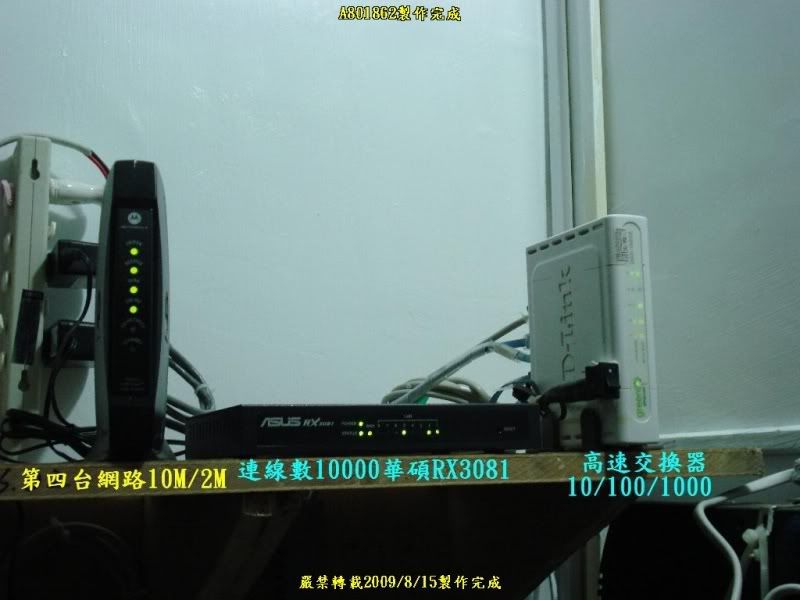

22.使用設備介紹
23.後面就是我壓制的網路線
24.編號是為了方便尋找設備

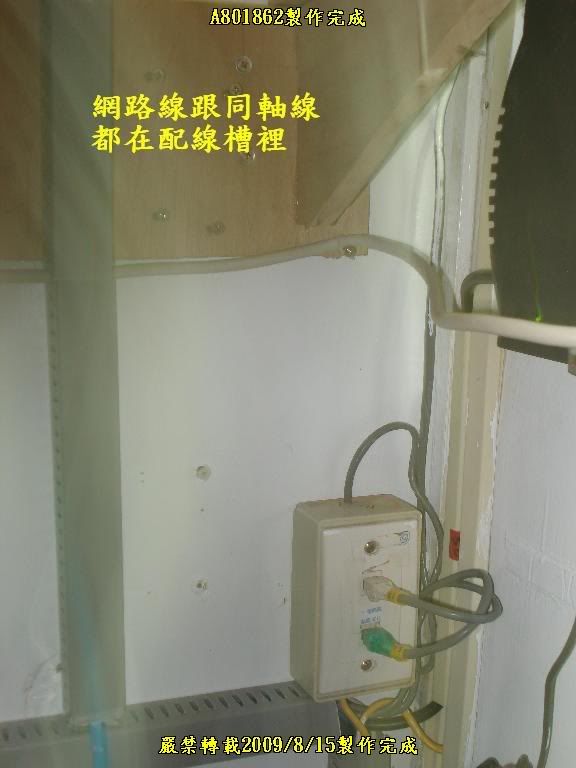

25.網路線都藏再配線槽裡
26.連接其他設備
ps：要進行網路線壓製前必續對期限才位置，不然就算壓製完成，測試燈號亂跳就必須重新在壓製一次。[/FONT]
