記憶體 我不是 SSD!Intel Optane記憶體實機安裝及 7700K的 5GHz優勢與超頻

本帖由 coolaler2017-06-16 發佈。版面名稱:新品資訊

  1. coolaler

    coolaler www.coolaler.com

    註冊:
    2003-09-17
    文章:
    51,943
    讚:
    216
    前言:
    眾所皆知,Intel Core i 處理器一向的穩定度與相容性從未讓使用者失望,而第七代全新不鎖頻處理器在超頻的幅度上更讓使用者充滿驚喜
    除了超頻,第七代 Intel Core i 處理器還擁有許多的優勢,不但擁有更進步的內顯,更優越的硬解能力,更加流暢的 4K播放,在 3D遊戲效能上跟前一代相比更提升了 22%,PC整體效能能提升了 28%,在 Z270晶片組方面,更將 PCIe 3.0總線提升至 24 Lanes,使在配置上更游刃有餘
    而在今年春天,第七代 Intel Core i 處理器又多了一項優勢,那就是對 Optane記憶體的支援,因爲滄者本身的工作機剛好也是使用 Optane記憶體搭配 6TB的 HDD系統碟做加速 ,深切的體會到 Optane記憶體給大容量 HDD系統碟所帶來的好,所以想將 Optane記憶體的操作心得與 7700K的超頻優勢跟大家分享
    青菜蘿蔔各有所好,本文無意去改變使用者的喜好,只是希望藉本文讓使用者對 Optane記憶體及 7700K有更進一步的了解
    今天的文章共分兩個主題
    第一個主題:
    1.甚麼是 Intel Optane記憶體?
    2.爲何要安裝 Intel Optane記憶體?
    3.如何在 msi、ASRock、ASUS 、GIGABYTE主機板上安裝 Intel Optane記憶體?而哪家最好裝?
    4.在 2TB的 HDD WIN 10系統碟上去比對安裝 Intel Optane記憶體的之前與之後,在日常性的工作上所需時間

    第二個主題:
    1.甚麼是超頻?我們為什麼要超頻?
    2.超頻需要做哪些參數設定?
    3.如何對超頻後的設定做穩定測試?
    4.自動超頻(Turbo Boost)
    5.第七代Intel Core i 7-7700K的 5GHz穩定超頻
    6.7700K VS 6700K VS 4790K的測試效能比較

    [​IMG]

    開始第一個主題
    1.甚麼是 Intel Optane記憶體?
    Intel Optane記憶體不是 SSD,滄者在本文標題開頭就已經點破這個迷失,Intel Optane記憶體乃是以具備 M.2 PCIe x2 優越速度建構而成的系統加速器

    [​IMG]

    Intel Optane記憶體的加速功能乃爲需要高效能的使用者而設,能以實惠的價格加速您在 HDD的系統,搭配第七代 Intel Core i 處理器更能打造出全方面的高效能 PC

    [​IMG]

    Intel Optane記憶體乃是以具備 M.2 PCIe x2 優越速度建構而成的系統加速器,研發代號為 Stony Beach,使用的是 3D XPoint的儲存媒體,目前推出的是 16GB與 32GB版本

    [​IMG]

    2.爲何要安裝 Intel Optane記憶體?
    Intel Optane記憶體的加速功能乃爲需要高效能的使用者而設,對於 Gaming PC、Streaming PC、實況主、網路直播及需要以超大容量的 HHD做爲系統儲存裝置的使用者來說,讀寫效率較差的 HHD系統儲存裝置已經無法滿足其日趨龐大的資料處理速度,使用者除了去購置昂貴的大容量固態硬碟以外,其實還有更好的選擇,那就是安裝 Intel Optane記憶體去搭配超大容量的 HHD做爲系統儲存裝置
    因為 Intel Optane記憶體的加速功能,能夠提高超大容量 HDD資料處理的速度,與減短啟動應用程式及安裝遊戲所需的時間,讓 Gaming PC、Streaming PC、實況主、網路直播及需要以超大容量的 HHD做爲系統儲存裝置的使用者不必再屈就於昂貴的固態硬碟系統,在這個以時間決定一切的時代,安裝 Intel Optane記憶體定能為您的電腦工作帶來一定的優勢

    [​IMG]

    Intel Optane記憶體的上市,不但嘉惠了對有需要大容量作業系統碟又不願花大錢去購置固態硬碟的遊戲玩家,對擔心固態硬碟的壽命及資料救援不易的企業使用者而言,不啻是提供了最佳的解決方案
    在這電競遊戲風行的年代,遊戲所需的安裝容量動輒 50GB甚至 100GB,在系統上隨便裝兩個遊戲就可能灌爆 固態硬碟的情況下,除了花大錢去更換大容量的固態硬碟以外,最經濟實惠的方式就是安裝 Optane記憶體了
    以 1顆 32GB的 Intel Optane記憶體搭配 2TB的 HDD舉例:
    姑且不論市面上目前並無單顆容量可達 2TB以上的固態硬碟產品,如果以安裝 2顆 1TB容量的固態硬碟來估算需要花費約 $18500,但如果是以 1顆 32GB的 Optane記憶體搭配 2TB的 HDD來估算卻只要花費不到 $5000的價格,就能擁有媲美固態硬碟速度與大容量的儲存裝置了

    [​IMG]



    [​IMG]

    而且請不要鄙視 Intel Optane記憶體的容量,辣椒雖小一顆便夠嗆,Intel Optane記憶體因為擁有 Raid的快速特性,擁有比混合式硬碟更高更快的 Cache性能,的確是只要 16GB或 32GB就能讓清水變雞湯
    能以安裝一個 16GB或 32GB容量的 Intel Optane記憶體就能提供執行影音擷取直播,影片轉檔,美工後製,網路直播系統,一個更快速、更流暢的工作環境,如果這樣不是清水變雞湯那甚麼才是?
    以下圖舉例來說明:以 1TB HDD + 16GB Intel Optane記憶體搭配下的效能利益來看,16GB Intel Optane記憶體可以提升 HDD的作業系統速度 1.3倍,整體反應速度 2倍,這是在 Sysmark下測試的結果,如使用 32GB容量的 Intel Optane記憶體相信必將提升更多的效能
    Intel Optane記憶體的加速功能還能改善在休眠時能快速的喚醒電腦,在搜尋時快速查找檔案,以及迅速的儲存大型檔案,並使得開機時間更短、應用程式啟動更快速,而且網頁瀏覽反應更迅捷,使建構一個快速又有效率的電腦

    [​IMG]

    Intel Optane記憶體在2017年4月上市後支援 Intel Optane記憶體的系統包含:
    第七代 Intel Core i 處理器,Intel 200 系列晶片組,M.2 型 2280-S1-B-M 或 2242-S1-B-M 連接器,建置在 PCH Remapped PCIe 控制器上,Lane採 x2 或 x4 配置,具有符合 NVMe 1.1 規格的 B-M Key 接頭,以及支援 Intel快速儲存技術 (Intel Rapid Storage Technology, Intel RST) 15.5 驅動程式的系統等等

    [​IMG]

    可支援 Optane記憶體的 Core i處理器型號及晶片組型號如下

    [​IMG]

    對於6月底要上市的 X299系列主機板及 Core X處理器也將全面支援

    [​IMG]

    有關 Intel Optane記憶體的影片介紹



    以及使用者在有安裝與無安裝 Optane記憶體的前後情境的影片,看過後真是於我心有戚戚焉呢



    其實在 End User的桌上型電腦使用者來看,大容量 HDD儲存裝置仍是其主流,而定位在 Top end的 Intel Optane SSD則將在 Q3上市,屆時其效能必將不讓這些熱血玩家失望
    Intel Optane SSD將會有兩款的產品,分別是消費級的 Intel Optane SSD 900P與企業級的 Intel Optane SSD DC P4800X兩款,消費級的 Intel Optane SSD 900P會先推出 280GB、480GB與960GB兩種容量,企業級的 Intel Optane SSD DC P4800X則會先推出 375GB、750GB與 1.5TB三種容量,推薦給追求極限的玩家

    [​IMG]

    3.如何在 msi、ASRock、ASUS 、GIGABYTE主機板上安裝 Intel Optane記憶體?而哪家最好裝?
    在介紹如何在各家主機板上安裝 Intel Optane記憶體之前,先來看看 Intel官方的最高精神指導原則[一鍵安裝]:

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    上面 Intel對[一鍵安裝]的介紹,其本意是希望讓使用者能以最簡單快速的方式完成 Intel Optane記憶體的安裝,但是否真能這樣實現就得要看各家主機板廠的配合與功力了
    目前狀況下依滄者在對主機版的實際操作,發現各家主機版廠對 Intel Optane記憶體安裝的支援度有很大的落差,[一鍵安裝]其實並不能在每家主機板廠都能順利實現,但還好的是⋯最起碼每家主機版廠都有能以在 BIOS內設定的方式去完成其對 Intel Optane記憶體的安裝機制,而各家主機板廠間的差異除了是不是支援[一鍵安裝]以外,還會有依其對 Intel Optane記憶體的用心多寡?導致在安裝步驟上有簡單與煩瑣的差別結果
    依目前滄者對 Intel Optane記憶體的安裝實際操作,只有 msi與 ASRock對[一鍵安裝]支援,就算您不是精通電腦的人只要使用 msi或 ASRock[一鍵安裝]的方法也能輕易的完成,而據私下了解,一個 msi Beta版的 BIOS即將上線,屆時使用者在 msi的主機板上連 BIOS都不須進去就可以對 Intel Optane記憶體做安裝了
    msi這次對 Intel Optane記憶體的積極程度令滄者刮目相看,我想這應該要歸功於冰狼王林董這幕後推手了,自從他進入 msi以後整個部門脫胎換骨,而且這一次的 Intel Optane記憶體安裝也是林董親自 Push,因此在這裡我要大大的讚揚他-好一位冰狼王林董,滄者也因此扭轉了對 msi的遲鈍印象,林董加油!希望您能以身體健康為前提下繼續努力,好會再更好
    接著介紹各家主機板廠對 Intel Optane的 安裝介紹
    1.msi
    msi的安裝包含[一鍵安裝]共有 3個方法,能針對當前使用者的狀況:
    不論您的系統平台是 AHCI或是 RAID,是 UEFI,或是 Non UEFI
    是已經安裝 WIN 10,或是欲新安裝 WIN 10都清楚的說明了安裝的方法
    第 1種方法:標準 BIOS安裝程序
    請先插好 Optane記憶體然後進入[BIOS]選單中的[SETTINGS]畫面將[ WIN8.1/10 WHQL]啟用
    回到[SATA Setting]畫面選擇將[WRIAD/Optane]啟用
    啟用[Remapping]
    存檔後重開機

    [​IMG]

    第 2種方法: msi的獨家安裝程序[Optane Genie]也就是[一鍵安裝]
    (無論您是新安裝 win10或是沿用舊作業系統?是 UEFI或是 Non UEFI都能使用這個方法)
    請先插好 Intel Optane記憶體然後在[BIOS]的[EZ Mode]畫面中找到右下角的[M.2 GENIE/ OPTANE],並選擇該選項即可
    選擇該選項後接著 BIOS會出現警語
    啟用 Intel Optane記憶體安裝程序將會清除 Intel Optane記憶體的資料(解除綁定),如確定請按[ OK],之後重新開機進系統即可

    [​IMG]

    第 3種方法:直接在當前作業系統碟上安裝 Intel Optane記憶體:
    請先插好 Intel Optane記憶體後重開機,直接進入 WIN 10作業系統,在重開機的過程中, BIOS會偵測到 Intel Optane記憶體裝置並出現警語,告知將會清除 Intel Optane記憶體的資料,如確定請按指示進行重新開機進系統即可
    進入系統後如原本有安裝 RST驅動程式的則需將 RST驅動程式移除,重新開機再執行[SetupOptaneMemory.exe]即可

    [​IMG]


    [​IMG]

    以上 3種安裝方法的適用比較表

    [​IMG]

    2. ASRock:
    從 BIOS設定中執行 1 Click Install 即可,一看就知道 ASRock對 Intel Optane記憶體的安裝下了功夫

    [​IMG]

    除此之外 ASRock還製作了安裝步驟影片



    3.ASUS:
    到截稿為止,ASUS只支援新安裝作業系統或當前 UEFI裝置的舊作業系統對 Intel Optane記憶體做安裝,欲以 Non UEFI裝置的舊作業系統安裝 Intel Optane記憶體者請靜待 ASUS更新
    1.在 ASUS上新安裝作業系統:
    進入 BIOS中完成以下的 3個設定,以確保 Intel Optane記憶體的成功開啟
    BIOS需為 0906或以後版本(ASUS Z270各型號主機板 BIOS均為 0906或更後期的版本)
    BIOS Info :0906
    [​IMG]

    A.進入 BIOS後到[Advanced ]頁面,選第 5行的[PCH Strage Configuration ]頁面,找到[[SATA Mode Selection]

    [​IMG]

    B.[SATA Mode Selection]中有兩個選項,預設時是 AHCI請選另一個選項 [Intel Premium RST With Intel Optane Memory]然後存檔離開

    [​IMG]

    C.重開機後一定要再一次進入 BIOS,同樣到[ Advanced ]頁面,這您會發現在[ Advanced ]這個頁面已經多了一行叫做[M.2_2 PCIE Storage RAID Support ]的選項,而且預設是[ Disable ]請務必將之改成[ Enable ]

    [​IMG]

    這點很重要,如果未將[M.2 PCIE Storage RAID Support ]改成[Enable ] ,將不能成功啟用 Opatane Memory,下圖為將[M.2 PCIE Storage RAID Support ]改成[ Enable ]的畫面

    [​IMG]

    D.然後再至 BIOS中的 BOOT頁面的第 4行[Boot From Storage Devices]]選擇[UEFI Driver First]就可以存檔離開了

    [​IMG]

    2.在 ASUS上以當前的非 UEFI裝置作業系統碟安裝 Intel Optane記憶體:
    如欲以當前已完成的非 UEFI裝置的作業系統碟去安裝 Intel Optane記憶體的話到目前爲,日後 ASUS如有解決方案滄者將會再上來發表
    下圖為在ASUS MAXIMUS IX HERO BIOS 0906,無安裝 IRST情況下執行一鍵安裝後的失敗圖(在 APEX & FORMULA上試過也是失敗)

    [​IMG]

    3.在 ASUS BIOS 下解綁 Intel Optane記憶體
    這個有點複雜!滄者將以兩部分來解說
    一.如果您的 Intel Optane記憶體曾經在別處主機板安裝使用過
    二.如果您的 Intel Optane記憶體是在本片主機板安裝使用過
    一.
    以下是如果您的 Intel Optane記憶體曾經在別處主機板安裝使用過 ASUS的清除步驟,雖然其清除步驟是比別家主機板來的些許繁瑣,但至少還有清除機制
    a.BIOS的 [Sata Mode Selextion]必須在開啟[Intel RST Premium With Optane Memory]的狀態下(詳紅框)

    [​IMG]

    進到 BIOS下後選擇[Advanced] , 並在[ Advanced ]頁面 [Intel Rapid Storage Technology]才會出現

    [​IMG]

    在[Intel Rapid Storage Technology]中會看到名為[ Intel MEMEPEK...]的敘述即為 Intel Optane記憶體

    [​IMG]

    點選進去[ Optane Volume] 會看到[ Reset to non-Optane]的選項,點選進入後,設定成[Yes]即可

    [​IMG]


    [​IMG]

    二.
    如果您的 Intel Optane記憶體是在 ASUS本片主機板安裝使用過的清除步驟
    a.進到 BIOS 下後選擇 [Advanced ]並在[ Advanced ]頁面找到[ Intel Rapid Storage Technology ]
    點選進去後會看到[ Optane Volume],再點選[ Optane Volume]下的[ Intel Optane xxxGB]

    [​IMG]

    點炫進去會看到[Deconcatenate]的選項

    [​IMG]

    再點入[Deconcatenate]的選項, 會看到兩個 item 值,請將[Preserve user data on de-concatenation]設定調成[OFF]
    將[Are you sure you want to perform de-concatenation]設定調成[Yes]當調成[Yes]後 , 下方的 item [Start de-concatenation]會變成可以點選, 若要解除綁定 Intel Optane記憶體請點選此 item ,解除綁定後 就會退出介面,請按 F10 儲存離開 , 確定可以正常進到 OS 下,並 checkIntel Optane記憶體已經解除綁定

    [​IMG]

    4.GIGABYTE:
    GIGABYTE的 Intel Optane記憶體安裝:
    到截稿為止,GIGABYTE只支援新安裝作業系統或當前 UEFI裝置的舊作業系統對 Intel Optane記憶體做安裝,欲以 Non UEFI裝置的舊作業系統安裝 Intel Optane記憶體者請靜待 GIGABYTE更新
    裝上 Intel Optane記憶體後開機進入 BIOS的[BIOS]畫面將[CSM Support][[Disable]

    [​IMG]

    然後切換至[Peripherals]畫面開啟[SATA Mode Selection]並點選其中的[Intel RST Premium With Optane System Accelertion]

    [​IMG]

    再至[Pcie Storage Dev On Port17]設為[RST Controlled]

    [​IMG]

    如果您的 Intel Optane記憶體曾經在其他主機板安裝過則需先對 Intel Optane記憶體做資料清除
    在[Peripherals]畫面開啟[Intel Rapid Storage Technology]

    [​IMG]

    就有清除選項[Reset to non-Optane]可選

    [​IMG]

    按下[Yes]就會執行清除了(步驟是不是比 ASUS簡單多了)

    [​IMG]

    不論您的 Intel Optane記憶體是使用哪片主機板安裝,當完成 BIOS的設定後都要(或是能執行一鍵安裝的主機板)重開機就可以進入系統去進行驅動程式安裝的步驟,手邊沒有驅動程式的使用者可至以下的連結下載 Intel快速儲存技術 (Intel RST)驅動程式
    然後然後點選左上角(最新)的 SetupOptaneMemory.exe下載

    Intel快速儲存技術 (Intel RST)驅動程式請點我前往

    然後按指示進行安裝步驟

    [​IMG]

    警語

    [​IMG]

    合約條款

    [​IMG]

    目的資料夾

    [​IMG]

    安裝進行中畫面

    [​IMG]

    成功安裝

    [​IMG]

    重開機然後進入設定程序的畫面

    [​IMG]

    上圖按是後 Optane介面會顯示 Intel Optane記憶體已停用,接著當然要按下啟用不然要幹嘛?

    [​IMG]

    按下啟用後會出現警語,按 "是" 就對了

    [​IMG]

    進行加速架構工作的畫面

    [​IMG]


    [​IMG]

    終於, Intel Optane記憶體成功啟用,還是請重新啟動

    [​IMG]

    重新啟動後會先進行 Enable phase,然後才進入桌面

    [​IMG]

    完成 Intel Optane記憶體的安裝教學以後,接著要進行的是

    #1 coolaler, 2017-06-16
    最後編輯: 2017-06-16
    已獲得 IamNobodypain8888gbdavid另外1人的點讚。
  2. coolaler

    coolaler www.coolaler.com

    註冊:
    2003-09-17
    文章:
    51,943
    讚:
    216
    4.在 2TB的 HDD WIN 10系統碟上去比較安裝 Intel Optane記憶體的之前與之後,對在日常性的工作上所需時間

    2TB的 HDD WIN 10系統碟+ Intel Optane 32GB記憶體安裝平台
    M/B :msi Z270 XPOWER
    MEM :G.SKILL 8GBX4 DDR4 4000 DUAL Channel
    VGA :ASUS ROG STRIX O11G GTX 1080 TI SLI
    OS :WIN 10 X64
    OS HDD:WD HDD 2TB + Optane 32GB 記憶體
    CPU:INTEL kabylake Core i7-7700K
    Cooler:True Copper

    測試元件的照片

    [​IMG]

    在 2TB的 HDD WIN 10系統碟上去比較安裝 Intel Optane記憶體的之前與之後,對在日常性的工作上所需時間
    1.開機
    以攝像頭來錄製從冷開機開機後,至進桌面並啟動三國志13動畫播放畫面所需的時間
    a.未安裝 Intel Optane 32GB 的情況下
    經實測,冷開機至桌面啟動三國志 13動畫播放畫面所需時間為 2分 12秒
    b.已安裝啟用 Optane 32GB 的情況下(Intel Optane記憶體尚未優化的情況下)
    經實測,冷開機至桌面啟動三國志13動畫播放畫面所需時間為 59秒
    將兩者開機過程的影片放在一起比較兩者開機所花時間,已安裝啟用 Optane 32GB 後的開機所花時間比安裝前減少了 1.2倍的開機時間



    2.卡巴斯基防毒軟體以快速掃描的方式至完成所需的時間
    a.未安裝 Intel Optane 32GB 的情況下
    經實測,巴斯基防毒軟體快速掃描掃描 2134個的方式至完成所需的時間為 7分 19秒

    b.已安裝啟用 Intel Optane 32GB 的情況下(Intel Optane記憶體尚未優化的情況下)
    卡巴斯基掃描所需時間
    經實測,卡巴斯基防毒軟體快速掃描 3376個檔案的方式至完成所需的時間為 25秒



    將兩者快速掃描過程的影片放在一起比較快速掃描所花時間,已安裝啟用 Optane 32GB的掃描時間比無安裝 Optane 記憶體 32GB快了 20倍,而且是在掃描更多檔案的情況下

    3.將容量 12.6GB的單一壓縮檔從資料夾複製到另一資料夾所需時間
    a.未安裝 Intel Optane 32GB的情況下
    經實測,將容量 12.6GB的單一壓縮檔從一資料夾複製到另一資料夾所需時間為 5分 2秒

    b.已安裝啟用 Intel Optane 32GB 的情況下(Intel Optane記憶體尚未優化的情況下)
    經實測,將容量 12.6GB的單一壓縮檔從一資料夾複製到另一資料夾所需時間為 3分 23秒

    從兩者複製過程的影片放在一起比較兩者複製所花時間,安裝啟用 Intel Optane 32GB記憶體後的複製時間比安裝前快了 1分39秒,也就是快了 48%



    結語:
    聽人千言萬語不如自身實作為憑
    從以上開機,掃描,及複製檔案分別針對在未安裝及已安裝啟用的所需時間影片中比較出
    安裝啟用 Intel Optane記憶體後的 HDD的系統碟,無論是在開機,掃描,及複製檔案上所需的時間
    遠遠短於未安裝 Intel Optane記憶體的各項所需時間
    這證明了 Intel Optane記憶體有能力使大容量 HDD的系統碟加速至接近到 SSD的效能
    有了 Intel Optane記憶體的加速效能,除了能幫使用者省下購置大容量 SSD的經費以外,更讓使用者不必再忍受每個執行環節上都必須等待及延遲之苦,讓使用者能盡情享受大容量儲存裝置所帶來的便利與好處
    有這樣好用的加速裝置,手邊如有大容量 HDD系統碟的使用者希望您也有機會能好好的體驗一下

    第二個主題
    1.什麼是超頻?我們為什麼要超頻
    2.超頻需要做哪些參數設定
    3.如何對超頻後的設定做穩定測試
    4.自動超頻(Turbo Boost)
    5.第七代 Core i7-7700K的 5GHz穩定超頻
    6.7700K VS 6700K VS 4790K的測試效能

    1.什麼是超頻?我們為什麼要超頻?
    超頻就是對預設時脈的中央處理器(CPU)做調整使其運作在更高的時脈
    很久以前超頻的目的是希望以較少的預算得到更高的效能,但至今已經演變成一種極限挑戰的競技
    超頻玩家們透過超頻的競爭去追求超頻的最極限,並將成績提交到公平公正公開的評分機構做認證
    而滄者認為去挑戰稍縱即逝的極冷超頻極限競技行為,還不如空冷超頻是最經濟也最方便最實用最穩定,不需再花錢,且最快速去取得額外效能及的方法
    一個好的,成功的超頻,除了能為您帶來免費的效能以外,更能體現出您的與眾不同及成就感
    在超頻的過程中,更能從學習中探索以吸取經驗,並養成時時都能對科技新知保持最高敏銳度
    超頻如果不需要再多花錢就能得到這麼多的好處,試問那麼誰還能阻止您不超頻呢?
    底下是 Core i7-7700K的超頻諸元

    [​IMG]


    2.超頻(Overclocking)需要做哪些參數設定
    一個穩定並有效的超頻有三個重要的關鍵
    那就是 處理器電壓
    處理器溫度
    處理器體質
    這些數據都能由 BIOS中做設定,如果是簡易的超頻您可以使用 intel XTU的超頻軟體來當作測試工具
    Intel XTU的超頻軟體下載連結請點我前往

    如果您安裝了 Intel XTU就能從 Intel XTU下見到監控表中的處理器電壓,溫度等數據

    [​IMG]

    在一定的範圍以內
    當處理器電壓設定愈高時超頻幅度會愈高,相對的同時也增加了處理器的工作溫度
    處理器的運行時脈與工作電壓及工作溫度成正相關
    處理器的預設電壓通常是 1 和 1.15 v 之間
    經過更高的電壓設定,就能運行至更高的時脈
    處理器溫度
    在一定的範圍以內
    改善處理器的散熱,使處理器溫度愈低時,超頻幅度則會愈高
    處理器體質(先天條件)
    在一定的範圍以內
    當處理器體質愈好時超頻幅度會愈高
    一個成功的超頻,除了能提升電腦的 CP值,更是個人成就感的體現
    一個失敗的超頻,它就會是系統不穩定的最大因素

    3.如何對超頻後的設定做測試

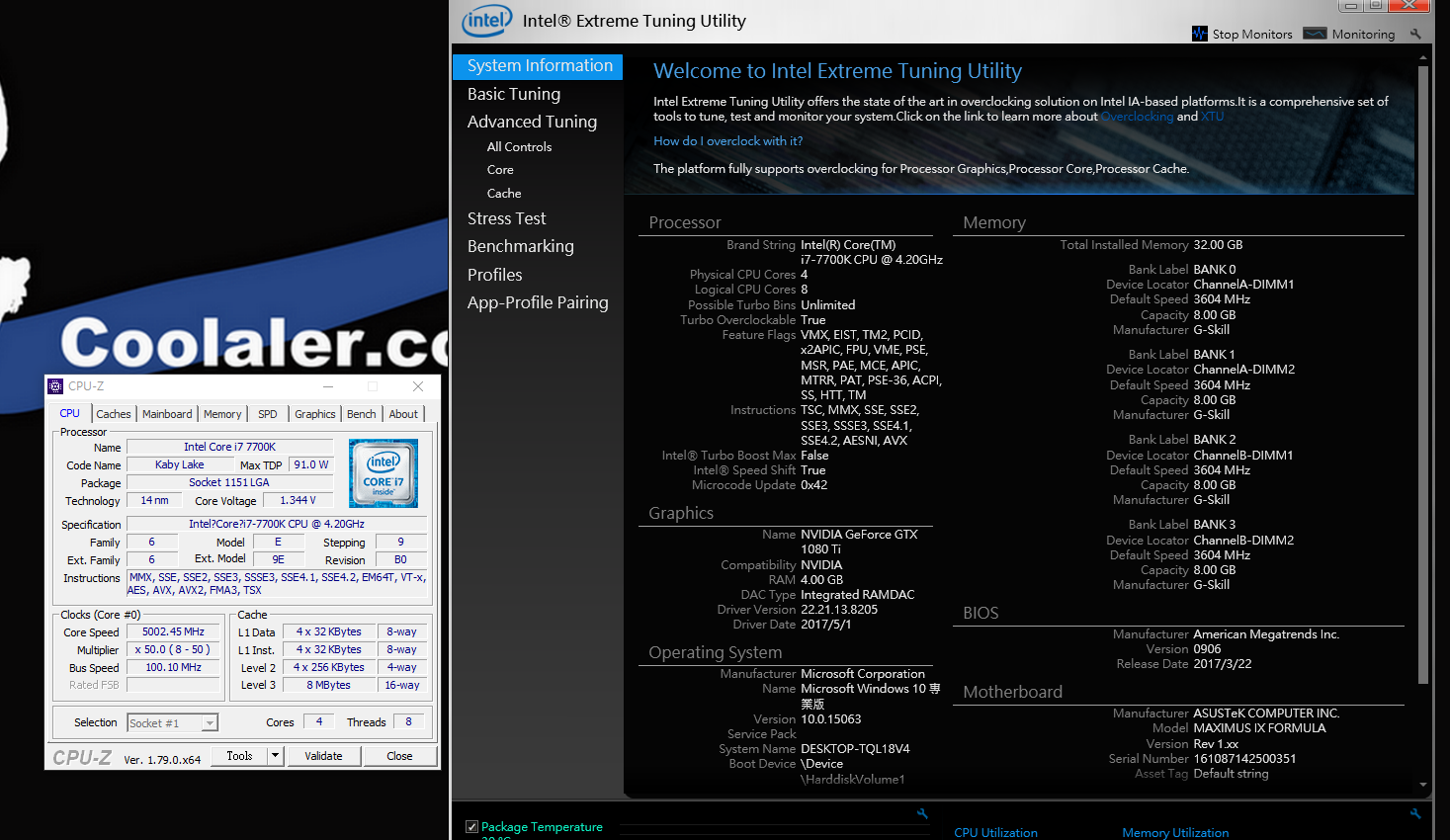

    當您從系統中開啟了 XTU,XTU就會偵測到您電腦平台的系統資訊


    [​IMG]

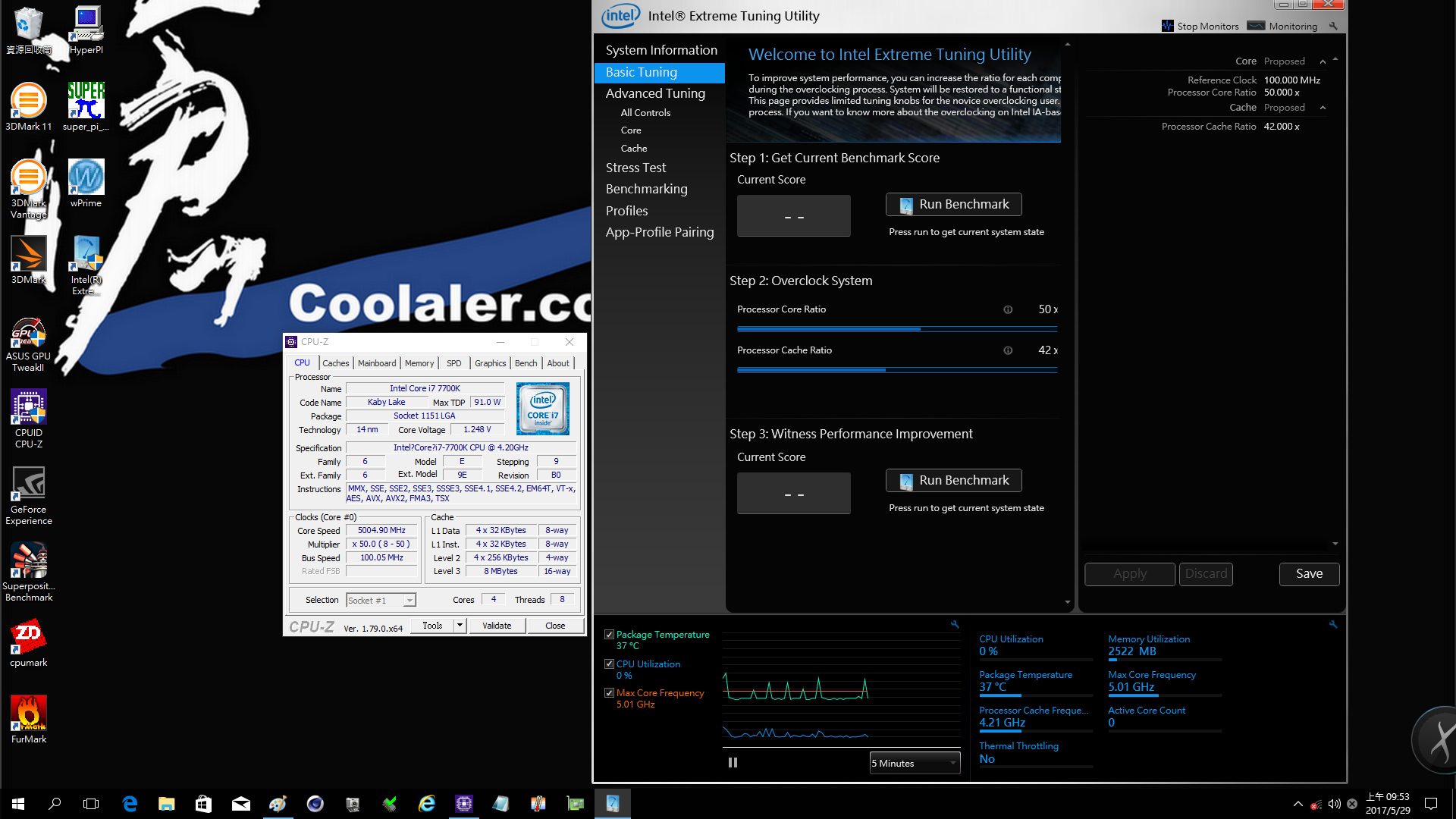

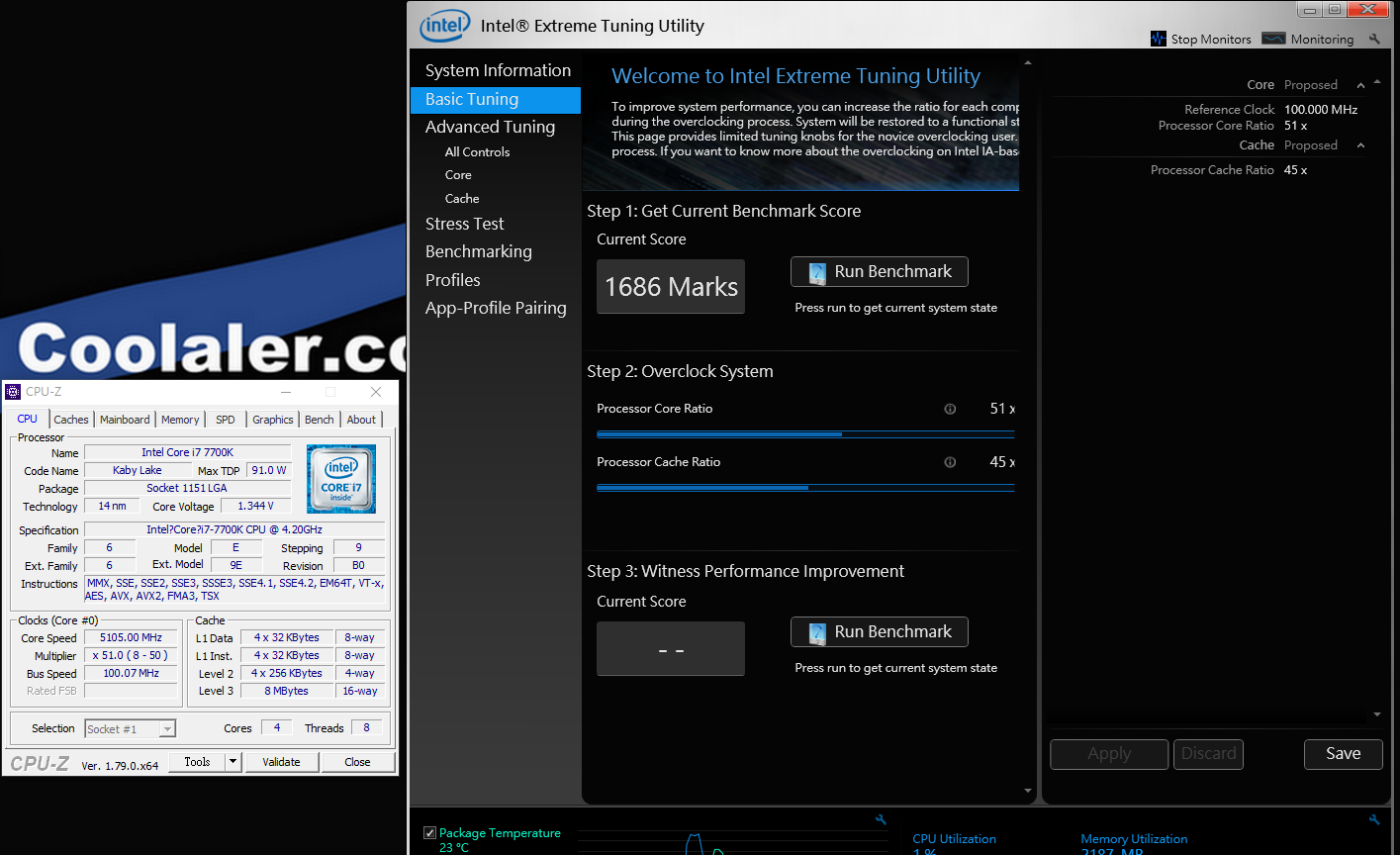

    在主畫面去選擇 Basic Tuning就可以進入超頻(Overclocking)調校及測試的畫面


    [​IMG]


    設定好超頻的數據以後(或是要驗證在 BIOS的設定是否穩定)就按下 Run Benchmark,就可以開始進行穩定測試
    測試進行中的畫面

    [​IMG]

    測試如果執行完畢就會顯示分數,這分數就是當前您處理器時脈的得分

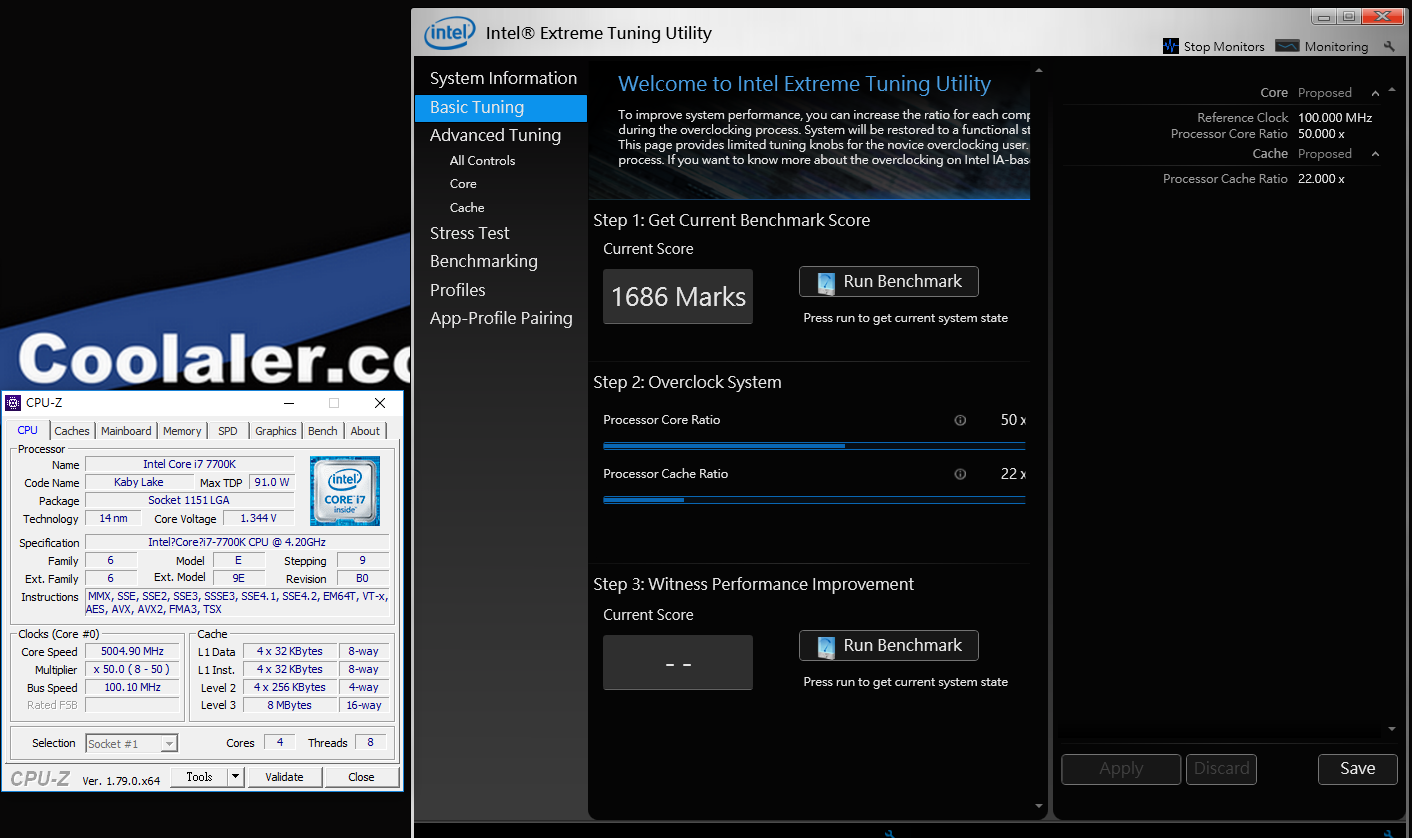

    本次 Core i7-7700K在 5ghZ的分數為 1686分
    通常處理器的工作溫度在 80度C以下(愈低愈好)系統相對穩定
    如果溫度過高雖然有時也會跑完測試,但會發生時脈降速的情形
    所以時常要去驗證比較所得分數是否正常,或在測試過程中以 CPU-Z時脈軟體監控處理器時脈數據
    CPU-Z時脈軟體下載連結請點我前往
    下圖中顯示的 1686 Marks就是當前處理器時脈所得的分數

    [​IMG]

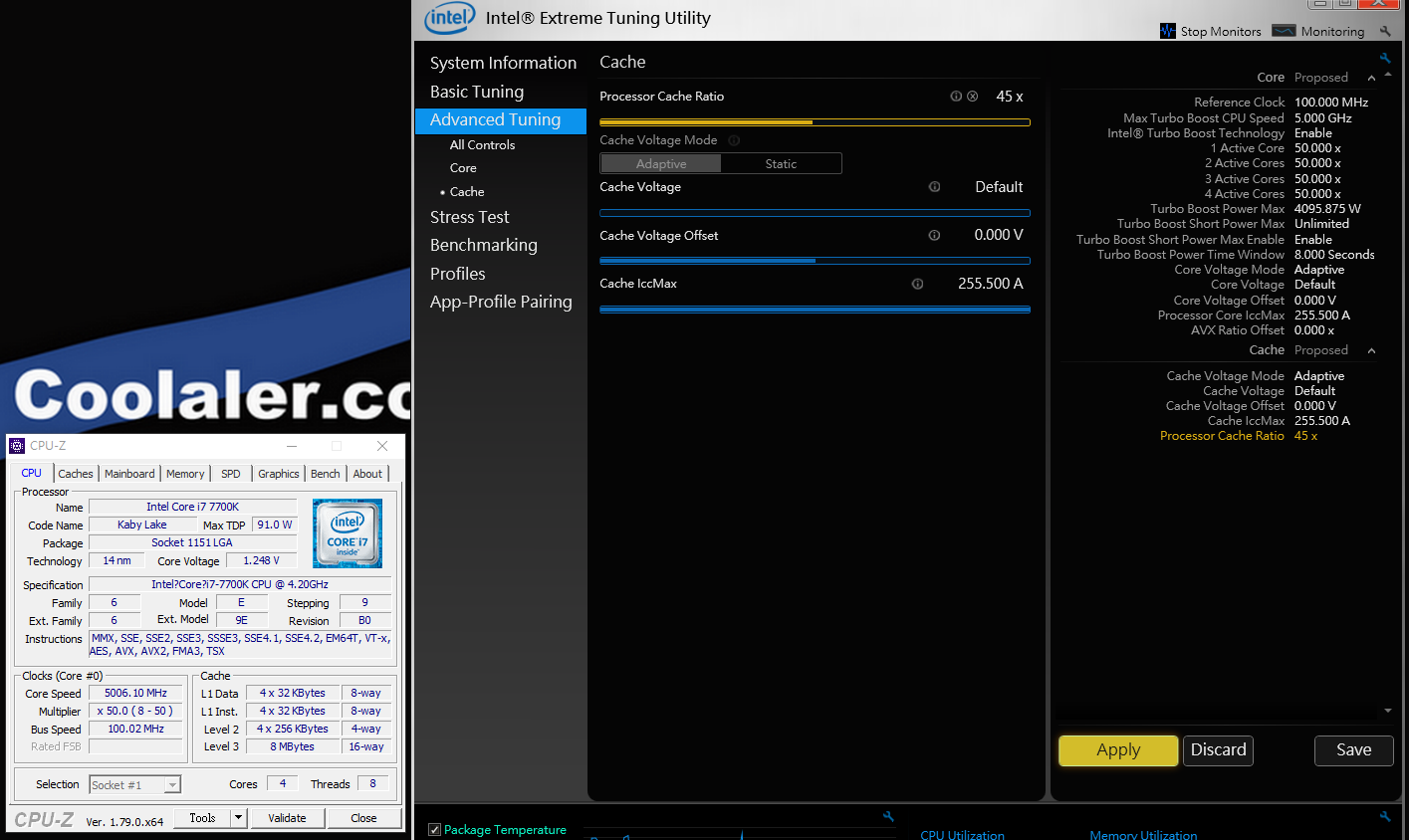

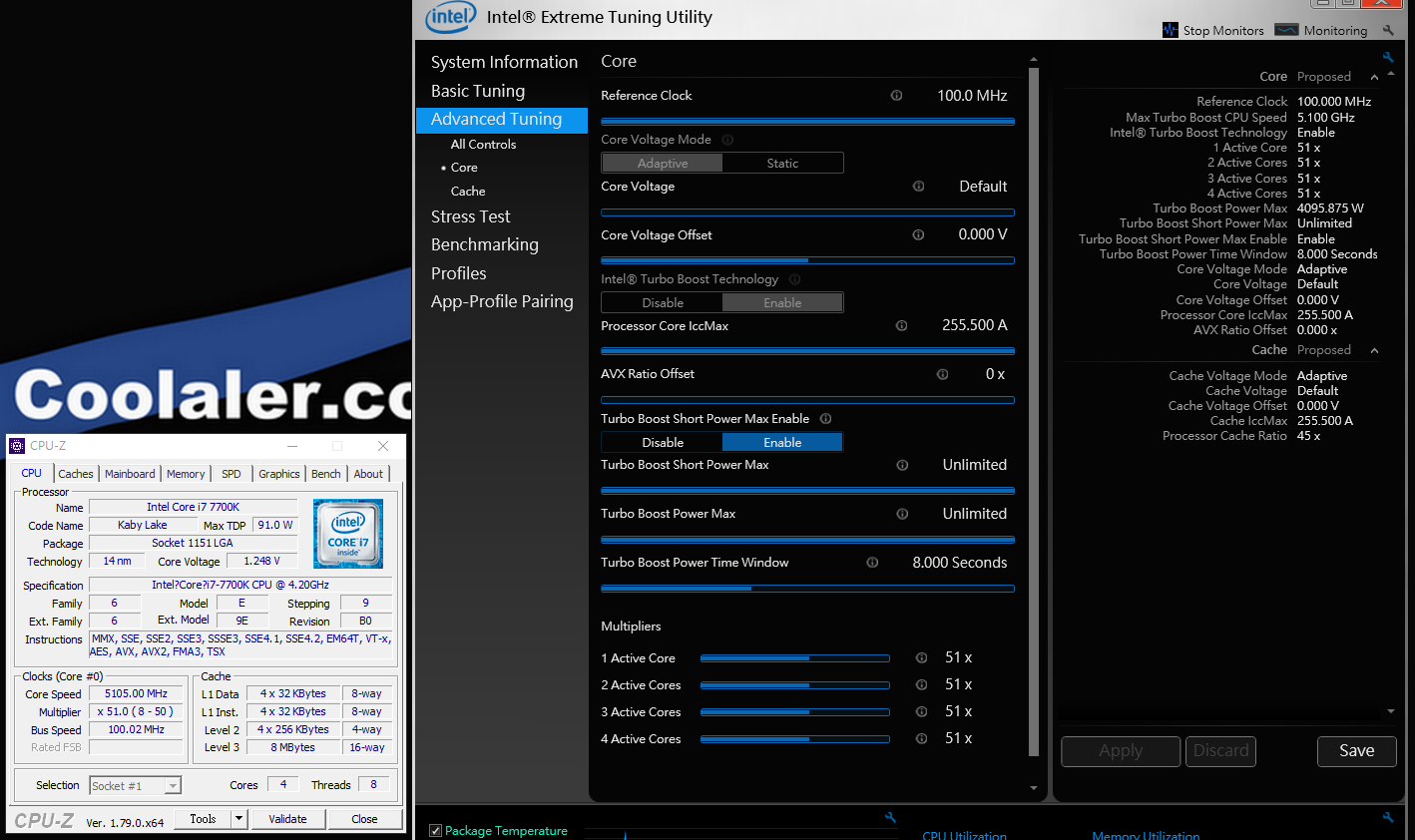

    如果您還想繼續針對處理器超頻,就可以到 Advance Tuning畫面去對處理器做倍頻或快取超頻的調整

    [​IMG]



    [​IMG]

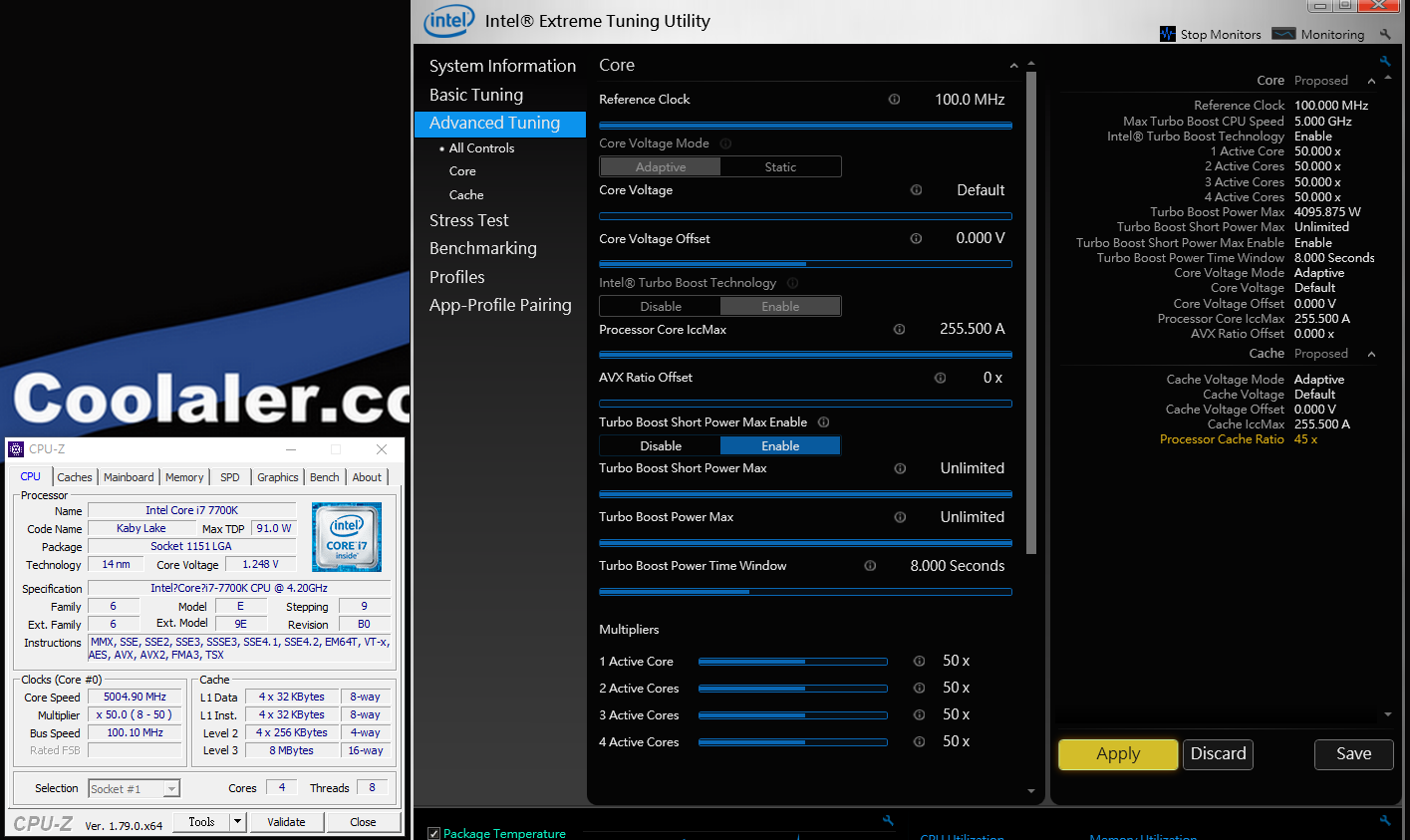

    透過超頻調整,將處理器時脈由原來 5GHz拉到 5.1GHz,也就是超頻100MHz

    [​IMG]


    [​IMG]

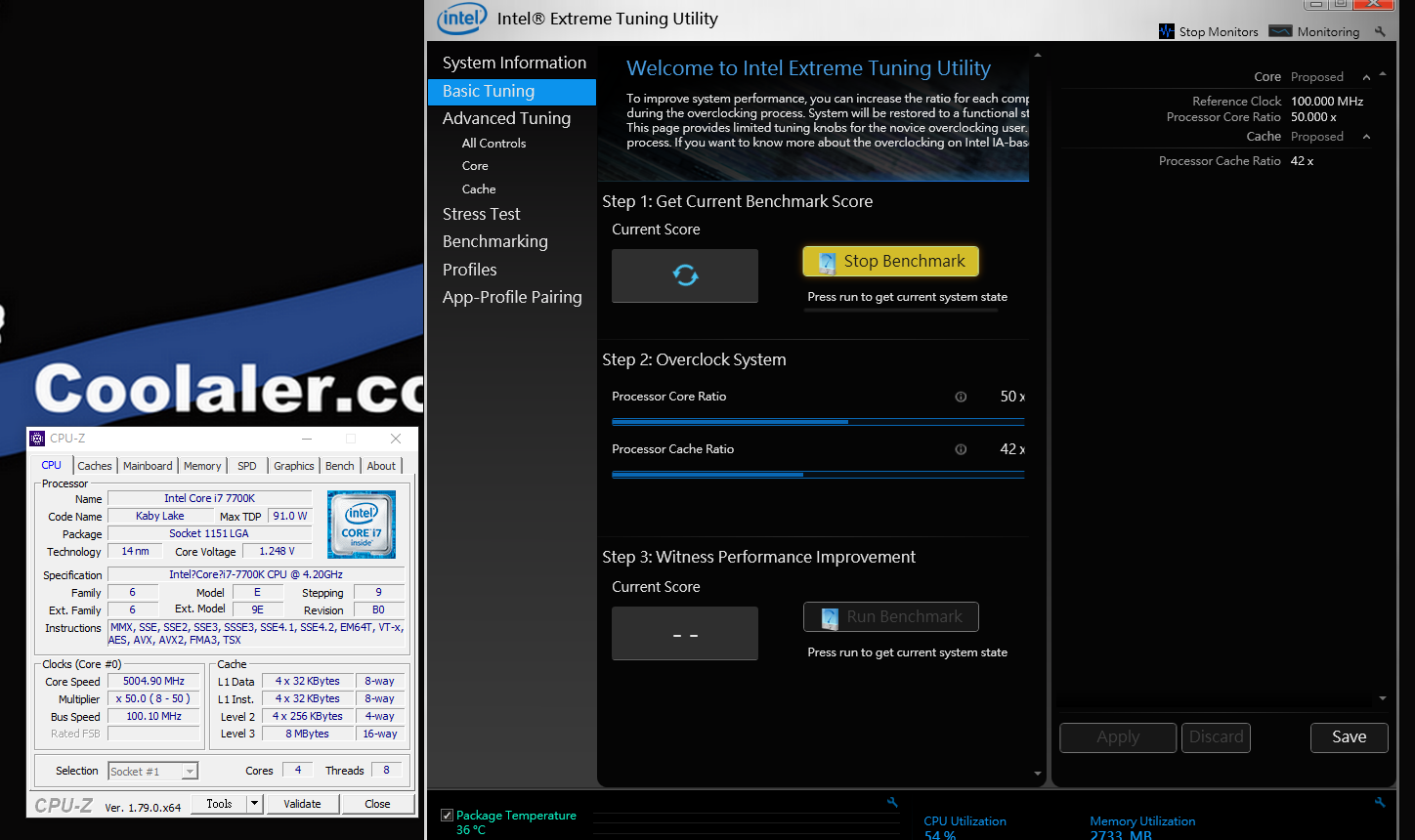

    按下 Apply就會顯示已幫您超頻至 5.1GHz的畫面

    [​IMG]

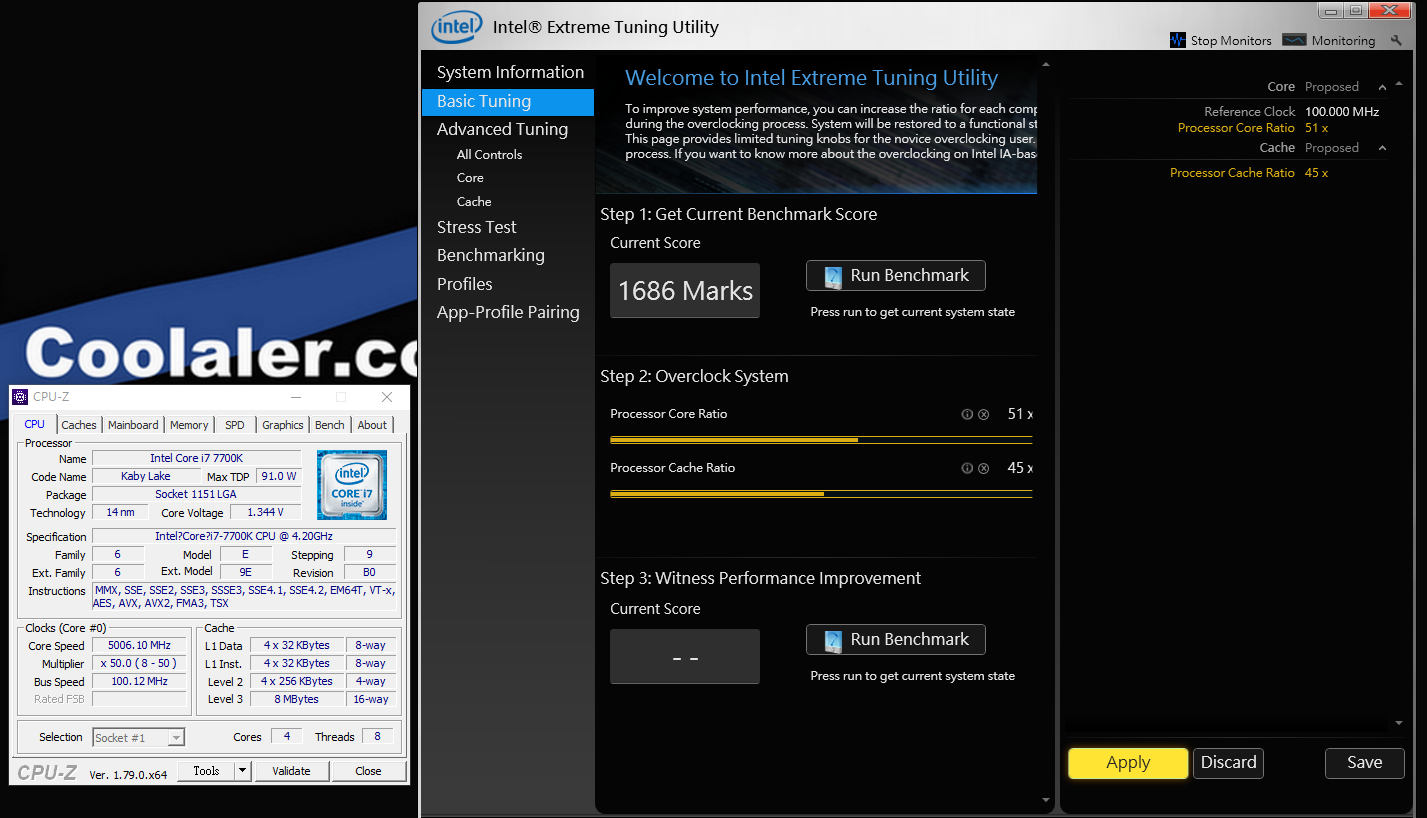

    然後按下 Run Benchmark來對 5.1GHz的 Core i7-7700K進行測試
    測試進行中的畫面

    [​IMG]

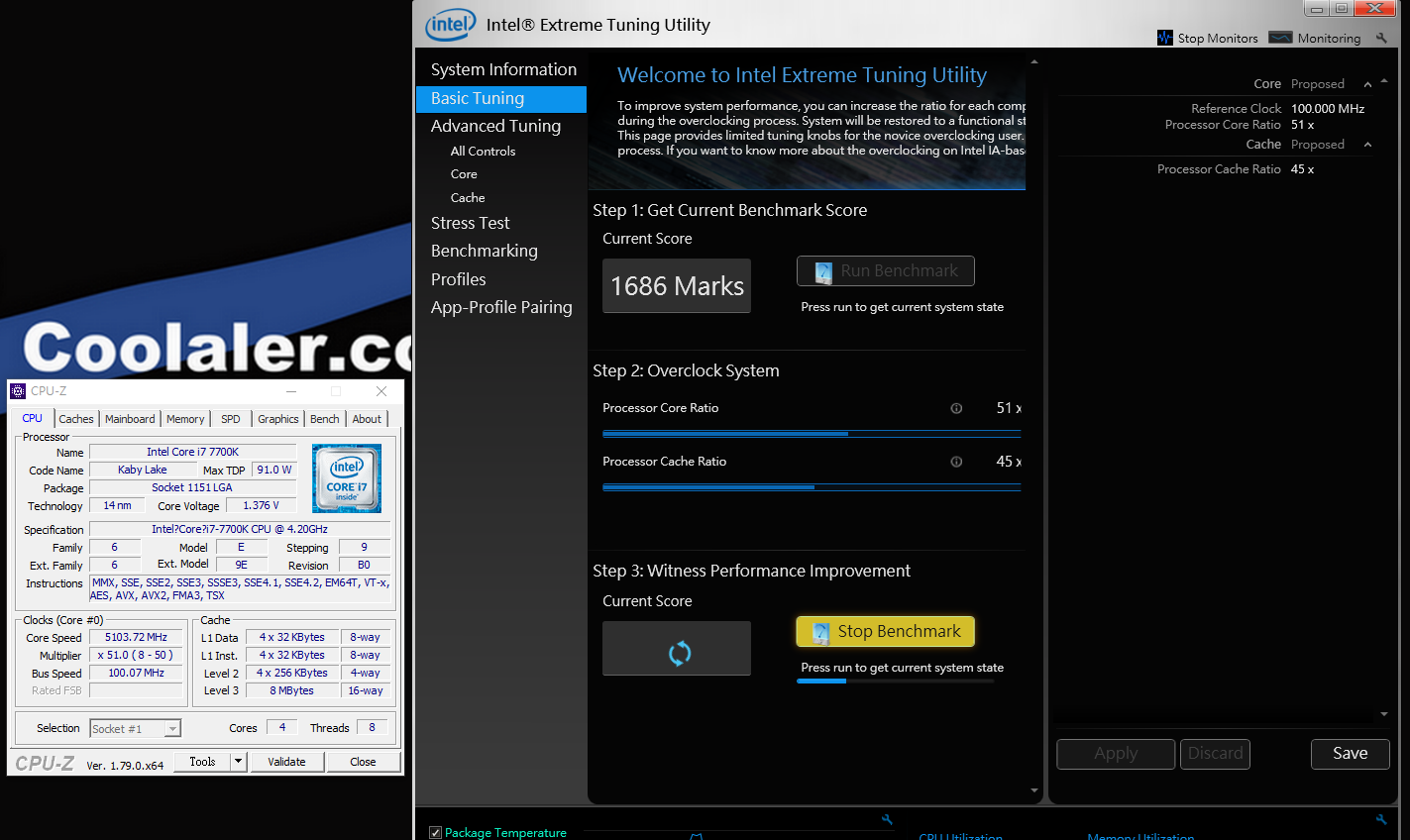

    圖片中下方顯示的分數 1710分,正是超頻至 5.1GHz的分數
    與圖片中上方 5GHz1686的分數 正好可做一個比較

    [​IMG]

    如果測試結果 5.1GHz的分數相對於 5GHz的分數有所提升,就代表這次的超頻是一個穩定有效的超頻
    如果測試結果 5.1GHz的分數不升反降,可能就代表處理器因為溫度過高導致了處理器降速,這樣就是一個失敗無效的超頻
    從以上對 XTU的介紹,您看以 XTU來做超頻是不是很簡單?
    使用 XTU的超頻調校,可以幫助您對手邊的處理器,從在預設時脈下就開始探索超頻幅度,並在超頻拉升時脈的過程中反覆測試穩定度,直到尋找到能符合處理器體穩定工作的最高時脈設定為止
    這個最後能穩定工作的處理器最高時脈就是您在當前的超頻環境下所能得到的超頻時脈

    4.自動超頻(Turbo Boost)
    現在的 Intel處理器都有自動超頻的功能(Turbo Boost),如果您懶得自己超頻,那麼在不需做任何設定的情況下,自動超頻的功能(Turbo Boost)也能自動幫我們做有限度的超頻
    在單執行緒工作負載下(單工),Turbo Boost會增加更多的工作時脈
    在多執行緒工作負載下(多工),Turbo Boost只會增加少部分的工作時脈
    其實其運作的原理與我們以 Intel XTU做手動超頻是一樣的(當有需要時處理器會自動提高電壓以達到超頻的目的)

    5.第七代 Core i7-7700K的 5GHz穩定超頻
    對 DIY user來說,在空冷狀態下的超頻幅度多寡,取決於其處理器體質優劣
    處理器體質的優劣無從改變,完全取決於使用者購買時的運氣了,而這一點是最難被控制的超頻條件了
    但還好以第七代 Core i7-7700K過往的空冷超頻體質經驗值來看,介於 4.9GHz~5.2GHz之間
    就算您沒有如林董一樣的奶油桂花手能常買到[大鵰],但以 Core i7-7700K在空冷狀態下能有 4.9GHz~5.2GHz的超頻幅度來看,就算運氣稍差也應該能獲得接近 5GHz的幅度
    所以 Core i7-7700K其實是一個很好的超頻對象,今天滄者最後一項測試就是針對第七代 Core i7-7700K的 5GHz穩定超頻
    如果您手邊也有第七代 Core i7-7700K,並對超頻有興趣,歡迎您一起與滄者探討分享 i7-7700K的超頻
    如果您用膩了 Intel XTU超頻程式想要再進階,那麼就跟滄者一起來看看還有甚麼測試軟體能驗證您超頻後的穩定度吧

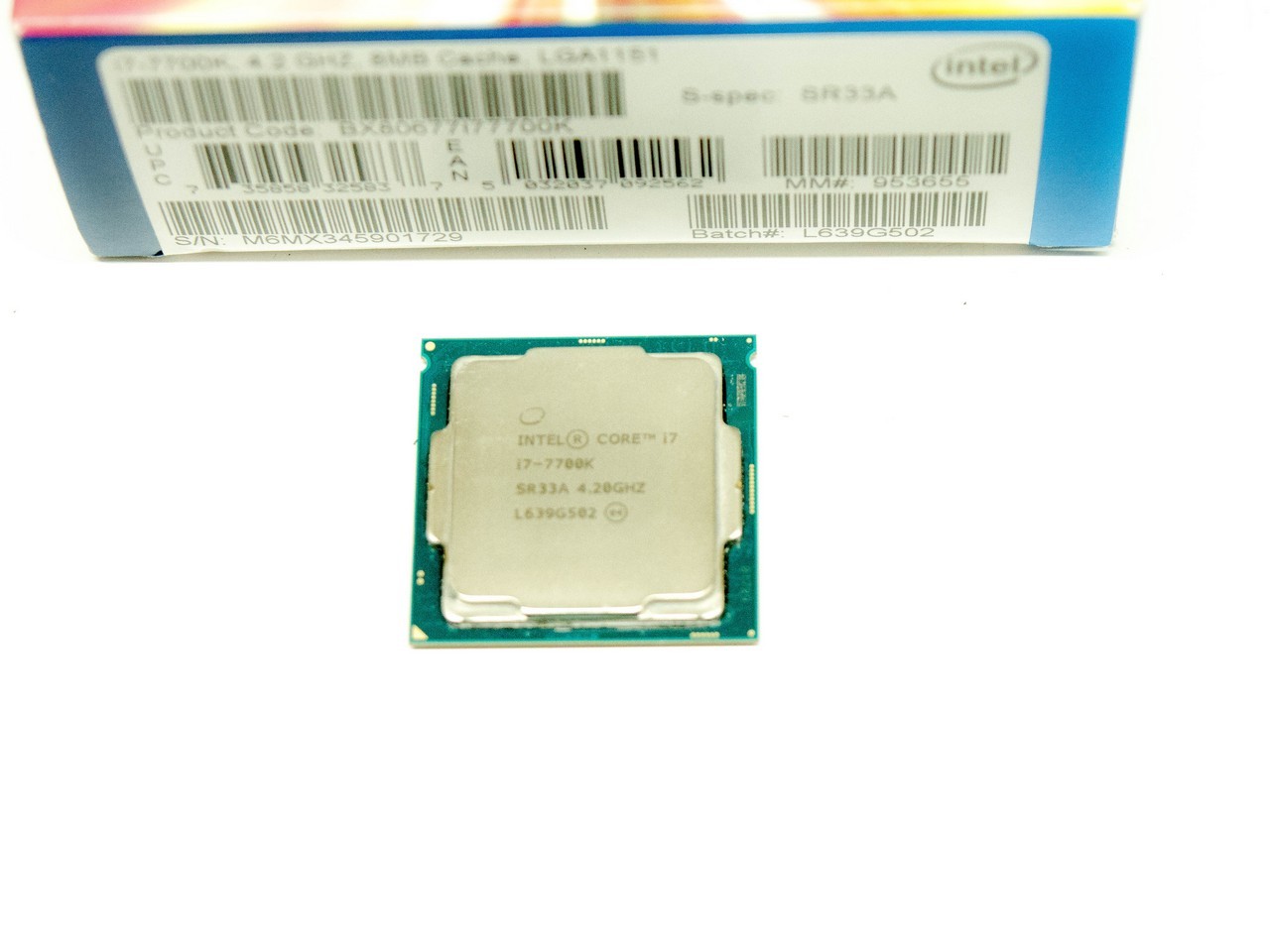

    i7-7700K彩盒照

    [​IMG]

    超頻平台:
    M/B :ASUS ROG MAXIMUS IX APEX
    MEM :G.SKILL 8GBX4 DDR4 4000 DUAL Channel
    VGA :ASUS ROG STRIX O11G GTX 1080 TI SLI
    OS :WIN 10 X64
    OS HDD:WD HDD 2TB + Optane 32GB 記憶體
    CPU:INTEL kabylake Core i7-7700K
    Cooler:True Copper

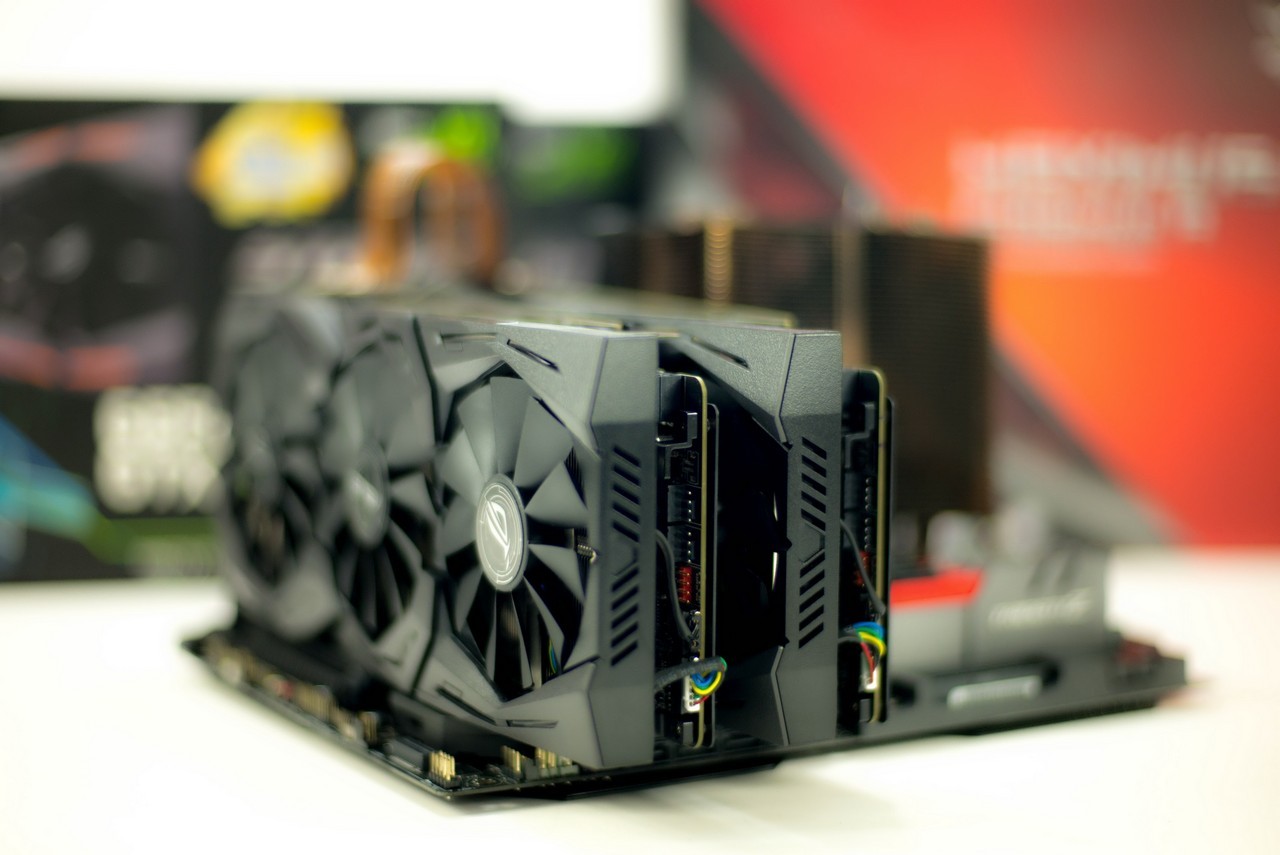

    [​IMG]



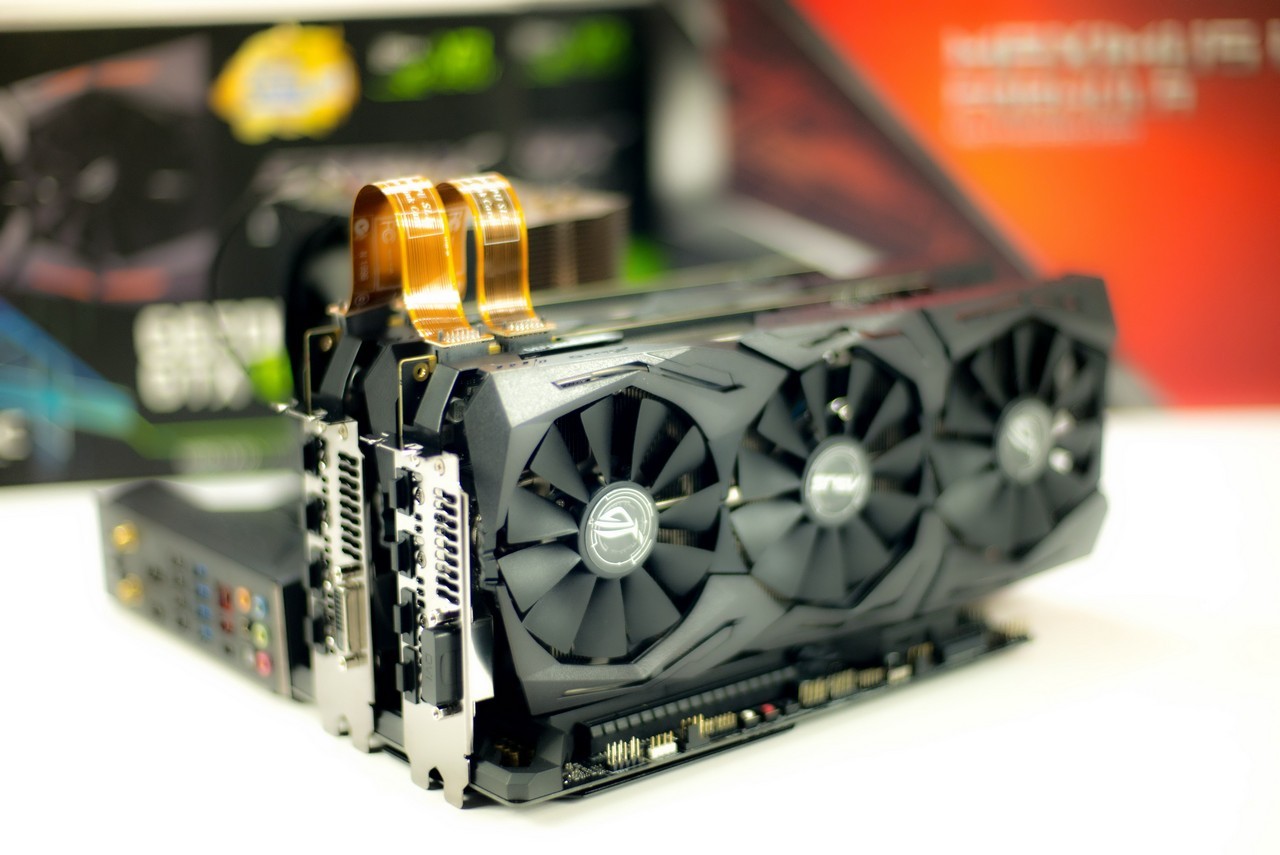

    [​IMG]



    其實超頻很簡單,只要搞對在 BIOS中處理器時脈與電壓的設定關係,或是在作業系統中安裝 Intel XTU或主板廠商提供的 Utility,然後設定您想要超的處理器時脈與電壓,之後就是穩定度的驗證,這樣就能夠輕鬆的完成超頻的工作
    以 5GHz的測試諸元來說,只要把處理器倍頻調至 50,把處理器電壓調至1.36v(這數值是必須經過一直探索出的經驗值)然後進作業系統去測試其穩定度,如果這樣的設定能穩定的執行大多數的應用程式,這個階段的超頻就算是成功了
    萬一不幸,這樣設定的 5GHz測試諸元,連作業系統都進不了或者進去了卻甚麼事情都不能做,這時就要重新評估新的測試諸元了
    超頻失敗後有兩個解決方案,一個是降低超頻幅度,一個則是加處理器的電壓,如何調配這兩者間的設定關係則是超頻的一門藝術

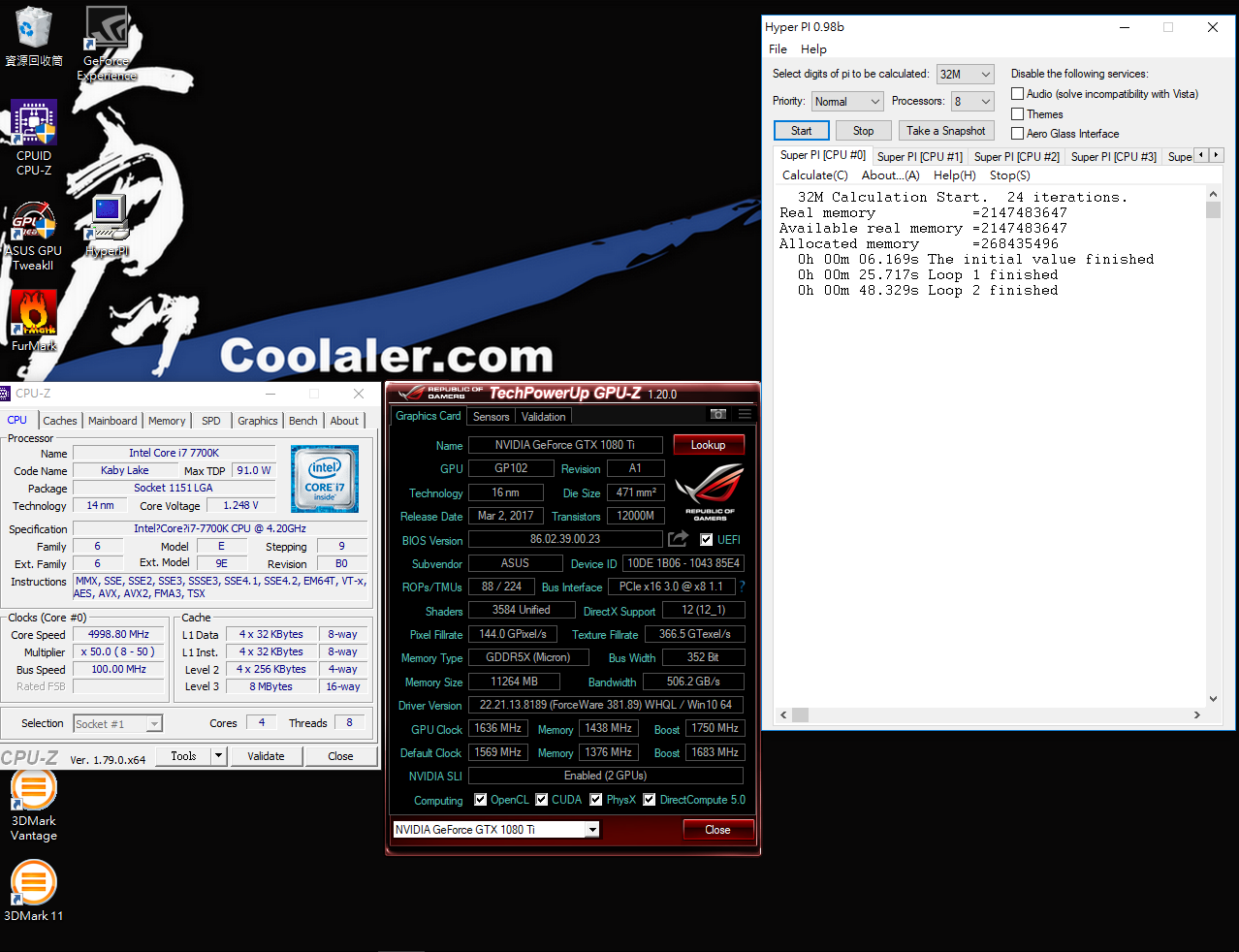

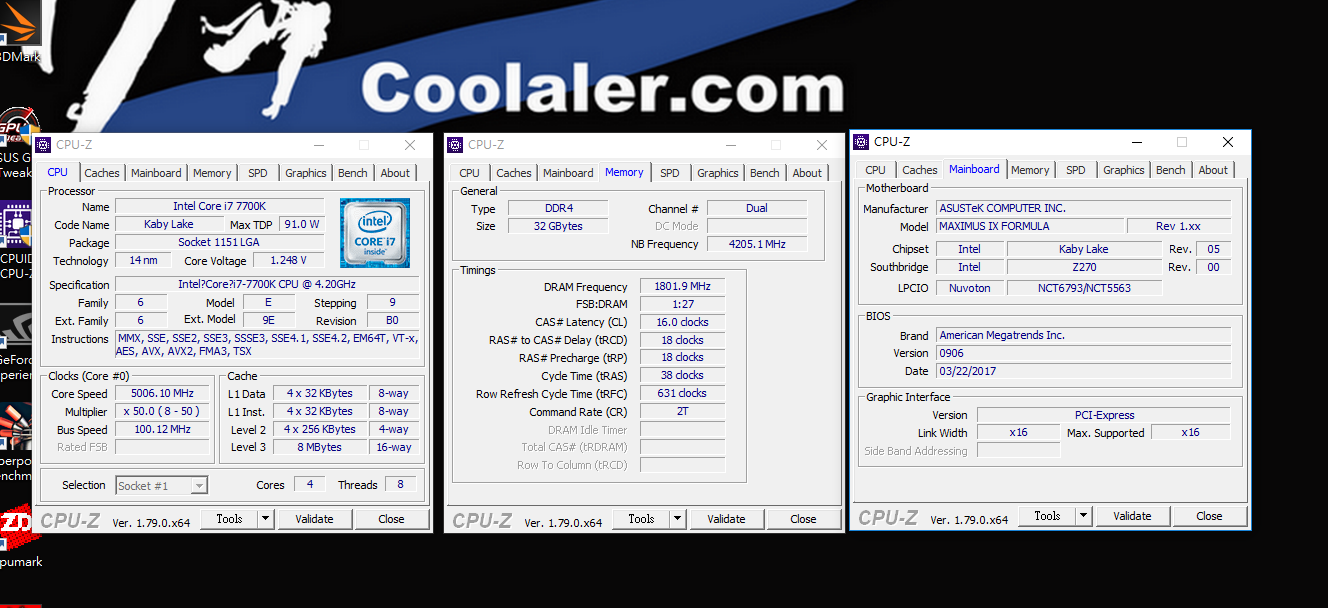

    ok,看看 7700K 5GHz及 GTX 1080 TI的測試諸元

    [​IMG]

    接著測試 5GHz是否能穩定?
    一般測試穩定度最快的方式有很多,但最快的檢驗方式就是 Cinebench R15
    如果您的資料夾中並未準備這個應用程式,則可至以下連結 GPU TWEAK II 請點我下載
    下載完成進行安裝就可執行測試了
    在測試的過程中並需監控 Cinebench R15有無發生掉頻,如有即代表對處理器的散熱不足以致溫度過高而導致處理器降速
    處理器降速雖不至於導致當機,但因為降速也代表效能也跟著下降,如果發生這種情況就失去穩定超頻的意義了

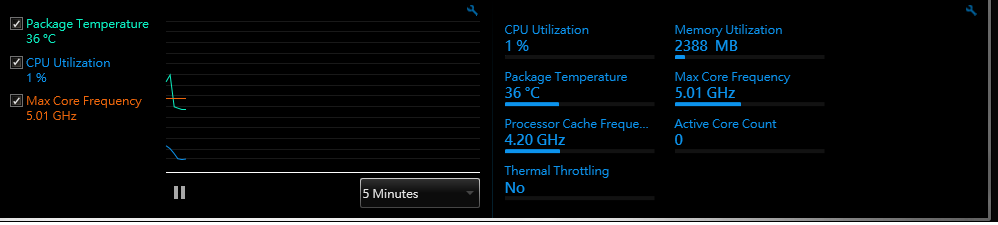

    結果本測試諸元的 5GHz在測試過程中處理器時脈都一直保持在 5GHz,這代表處理器時邁與電壓的設定關係良好

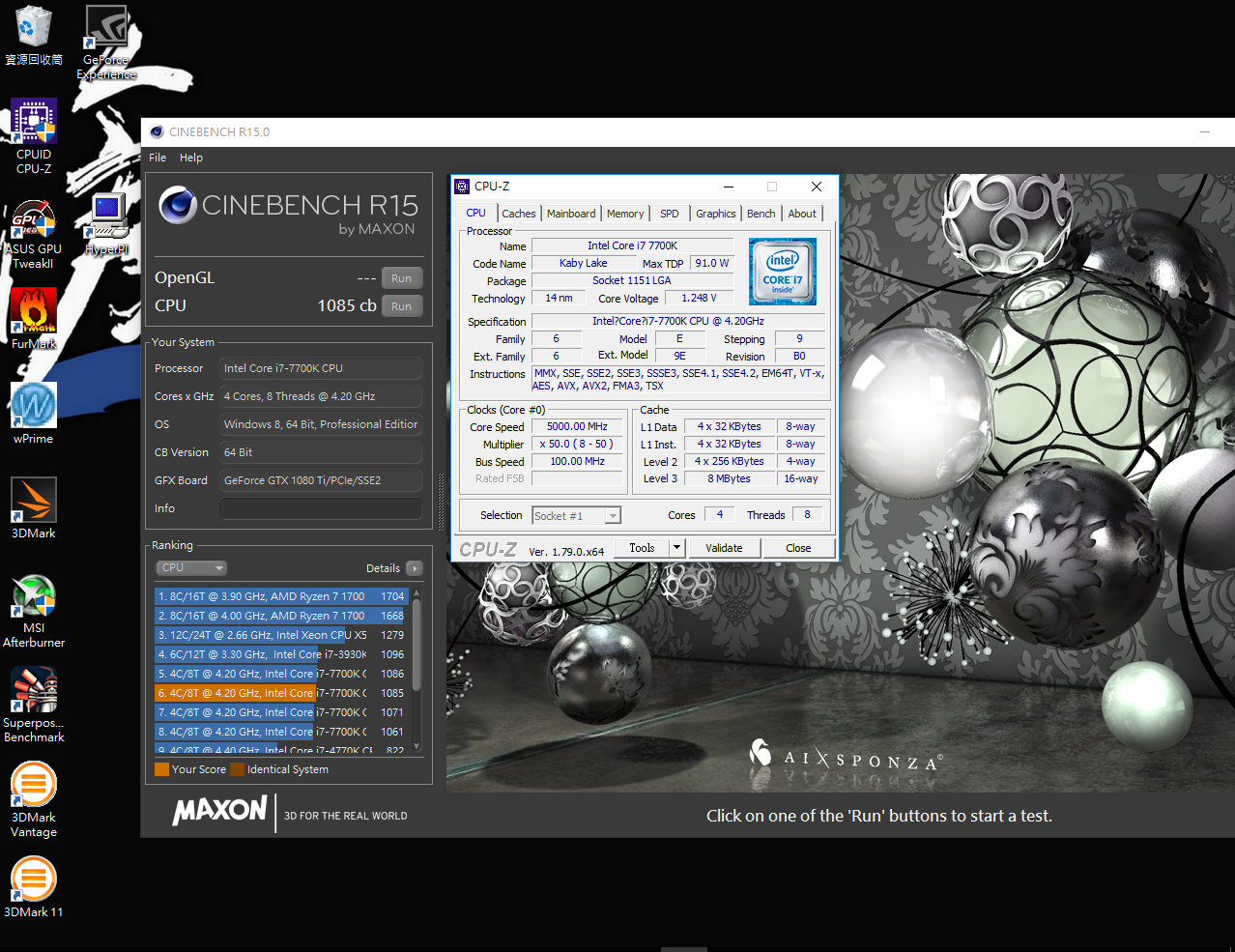

    [​IMG]

    測試完成後仍需評估測試的分數有無失常?由 1085cb的結果來看,Vcore:1.25V及 5GHz的設定算是成功
    這也正代表了 7700K在超頻 5GHz後的耐受度及穩定度都在高水平的階段

    [​IMG]

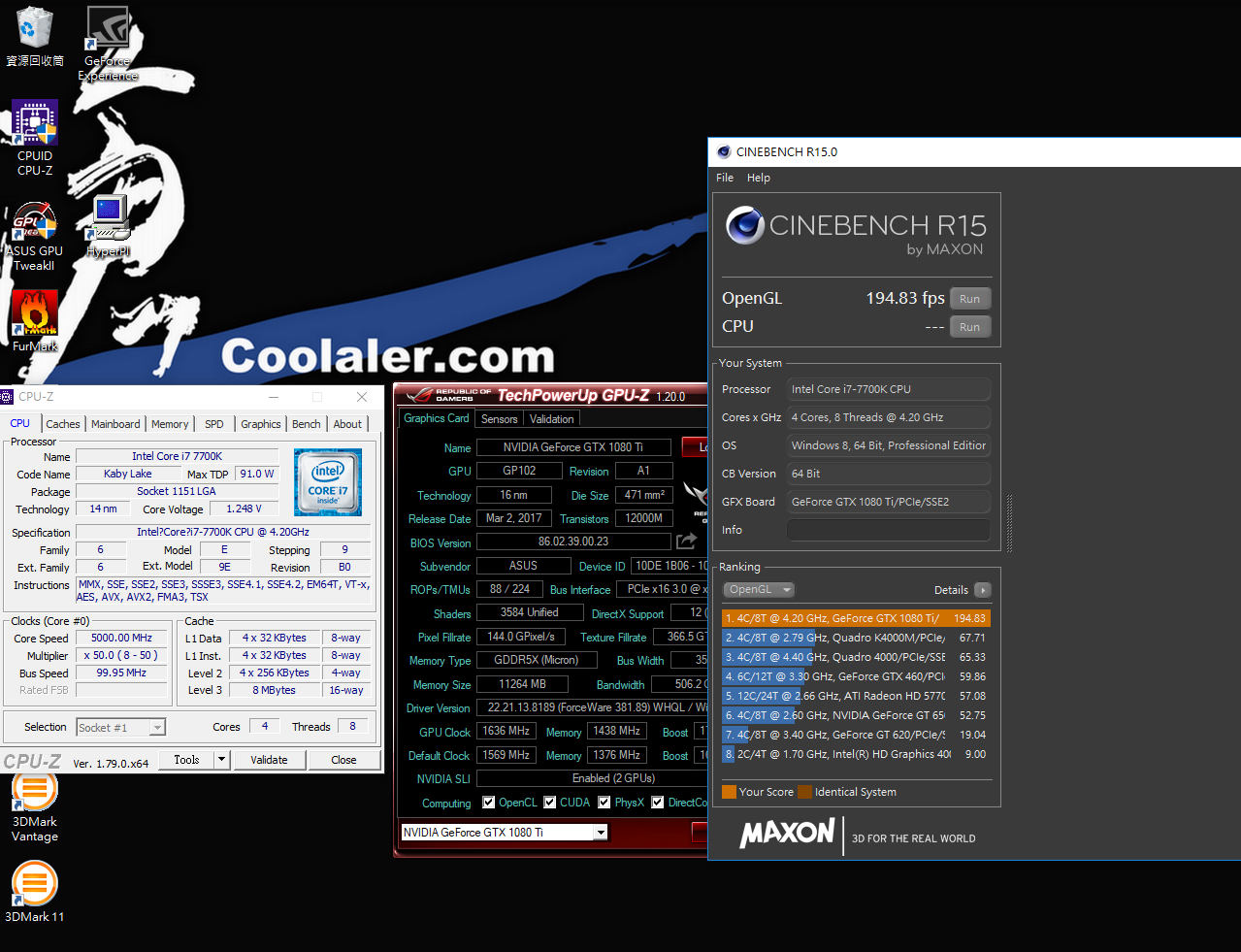

    也來看看 1080 ti SLI下 OpenGL的分數

    [​IMG]

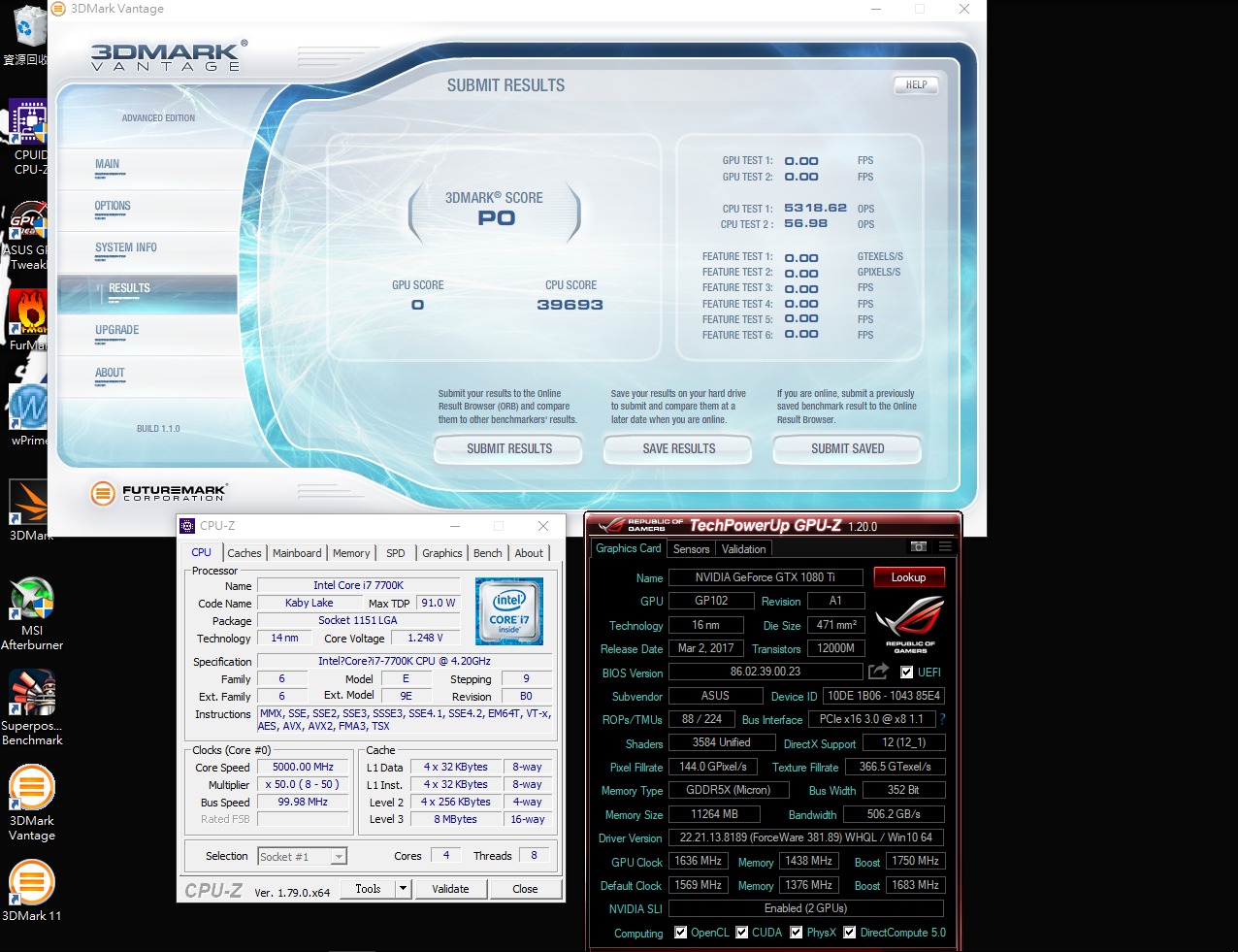

    再來以幾年前常跑的 3DMARK VANTAGE中的 CPU TEST伺候
    3DMARK VANTAGE下載連結請點我下載
    3DMARK VANTAGE的 CPU TEST對 CPU的穩定度有一定的要求
    3DMARK VANTAGE它雖然是顯卡測試軟體,卻很特別的加入了以 CPU代替 GPU做繪圖暄染工作的測試
    這是一個對處理器要求很嚴格的應用程式,如果過度超頻或電壓不足或溫度過高都會導致測試失敗
    在這個測試項目能不當機就代表通過其穩定度更上一層樓

    [​IMG]

    更嚴苛的 8匹馬
    7700K@5GHz跑 hyperpi 0.98b 32M x8
    hyperpi 0.98b為 Superpi浮點運算的多工多核心執行緒的版本,將原本只有單執行緒的缺點改為可以以多執行緒的方式來執行
    以 7700K為例,它是 4C8T的處理器,因此基本的測試要執行 8個 Superpi,滄者都習慣戲稱他為 8匹馬
    而執行 Superpi的層級亦分為從 1M~32M,所謂 32M及代表要運算浮點運算不循環小數的小數點後面 32百位個位數
    當然執行 1M所需測試的時間最短也最簡單,而 32M最難,而同時要跑 8匹馬的 Superpi又會更嚴苛
    hyperpi 0.98b下載連結點點我下載

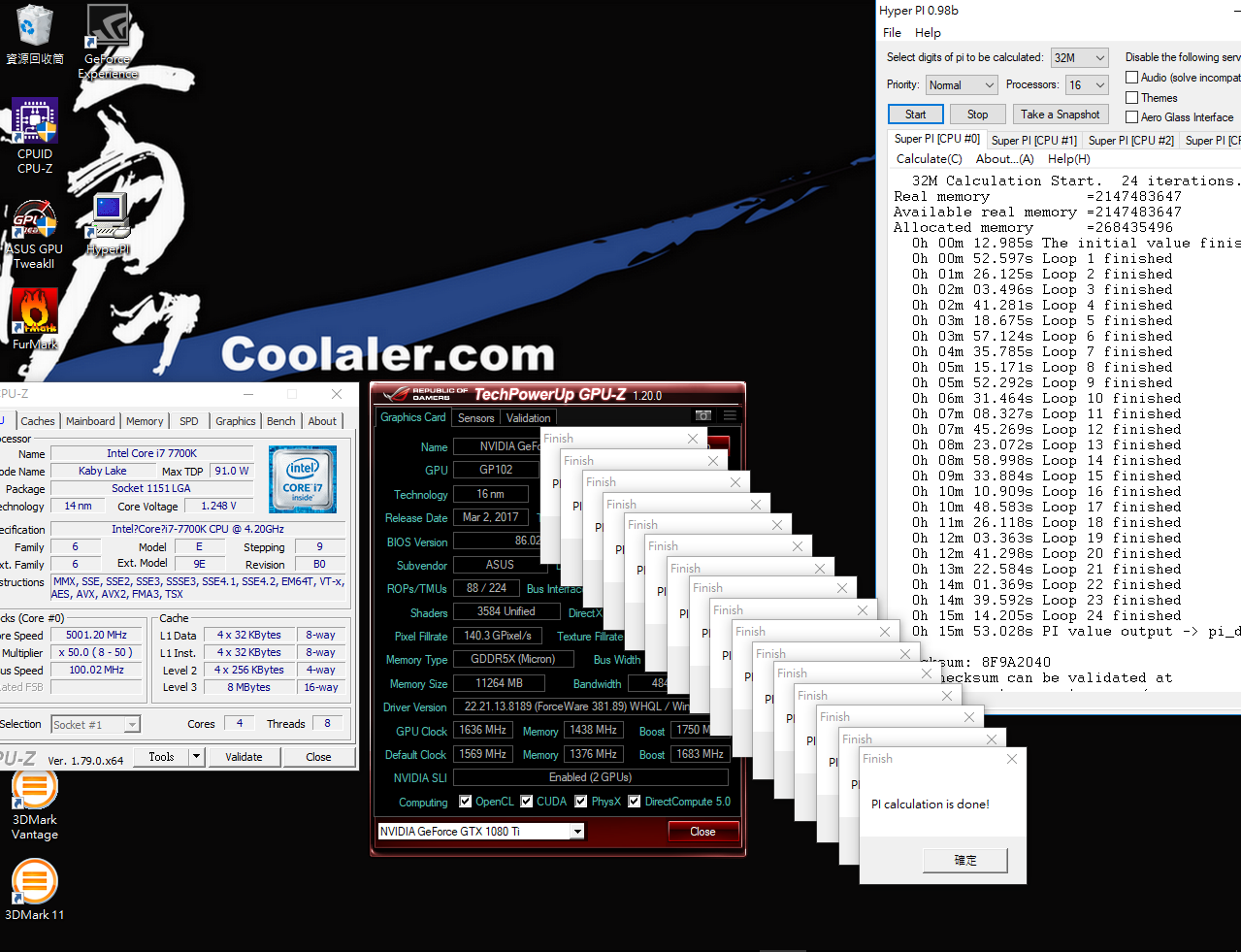

    [​IMG]

    final,8匹馬安抵終點

    [​IMG]

    一顆 7700K如果能在 5GHz的設定中完成 8匹馬已屬 U中之龍
    而如果能更進一步穩定跑完更嚴苛的 16個 Superpi的 32M的(16匹馬)拷打的話,這樣的處理器就更屬極品了

    [​IMG]


    [​IMG]

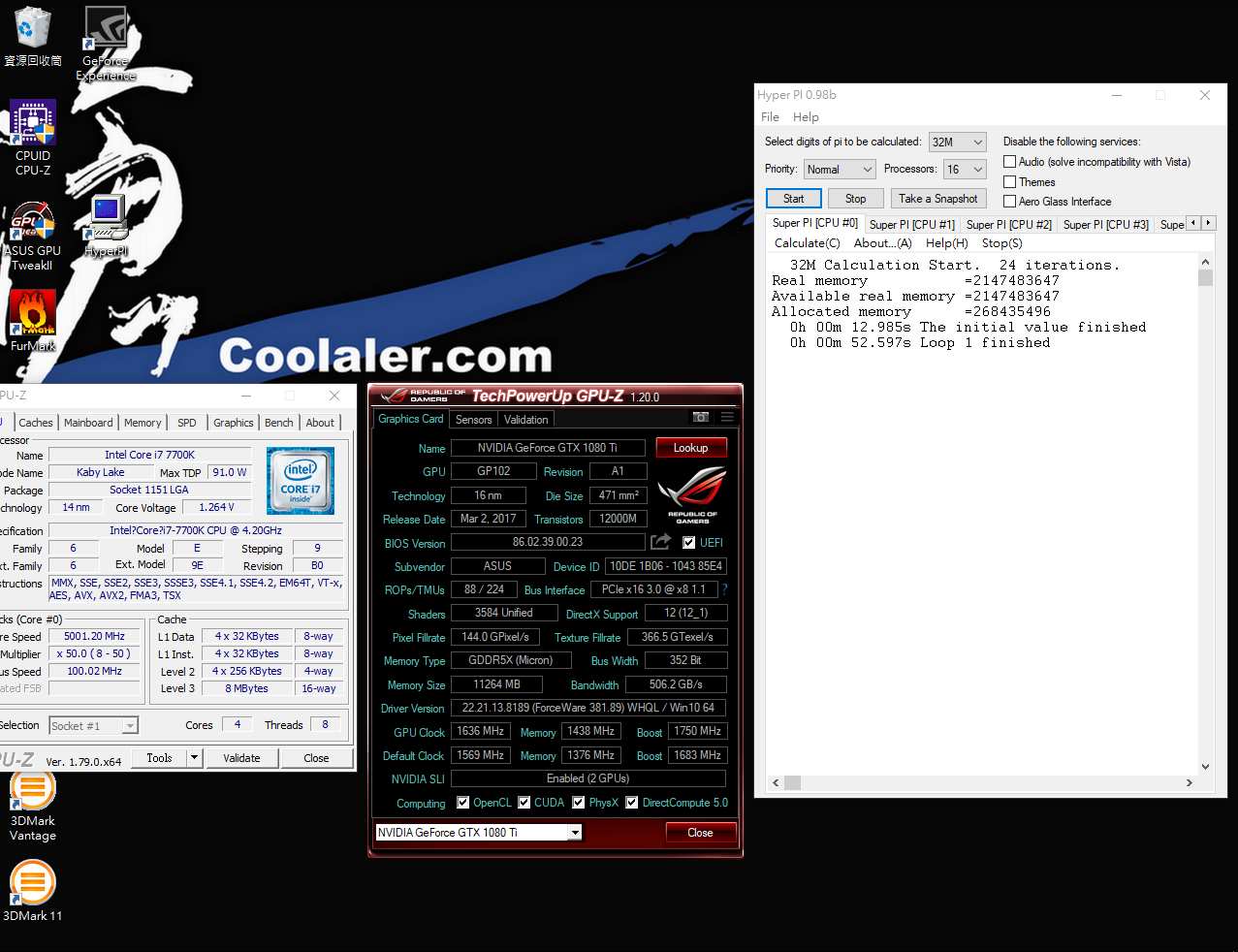

    不簡單的 7700K@5GHz,16匹馬平安抵終點

    [​IMG]

    接著來看看 3DMARK方面的測試,如果是失敗的超頻會導致在運行 3DMARK的過程中破圖或當機
    3DMARK的說明及請點我

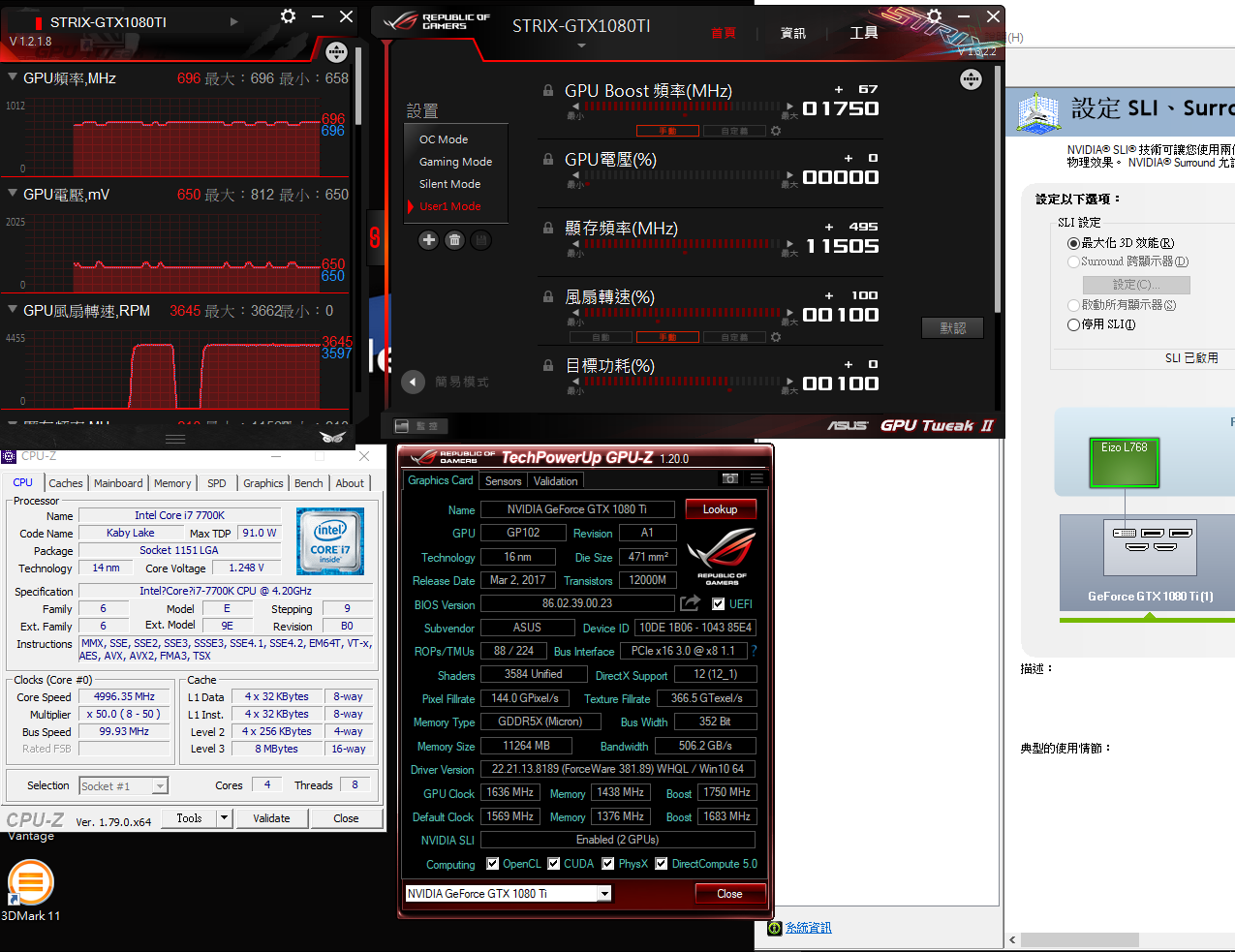

    顯卡的部分 GTX 1080TI SLI GPU也一併設定超頻為 OC Boost 1750MHz GDDR OC 1438MHz執行 3DMARK Time Spy(DX12)
    顯卡的超頻程式 GPU TWEAK II下載連結

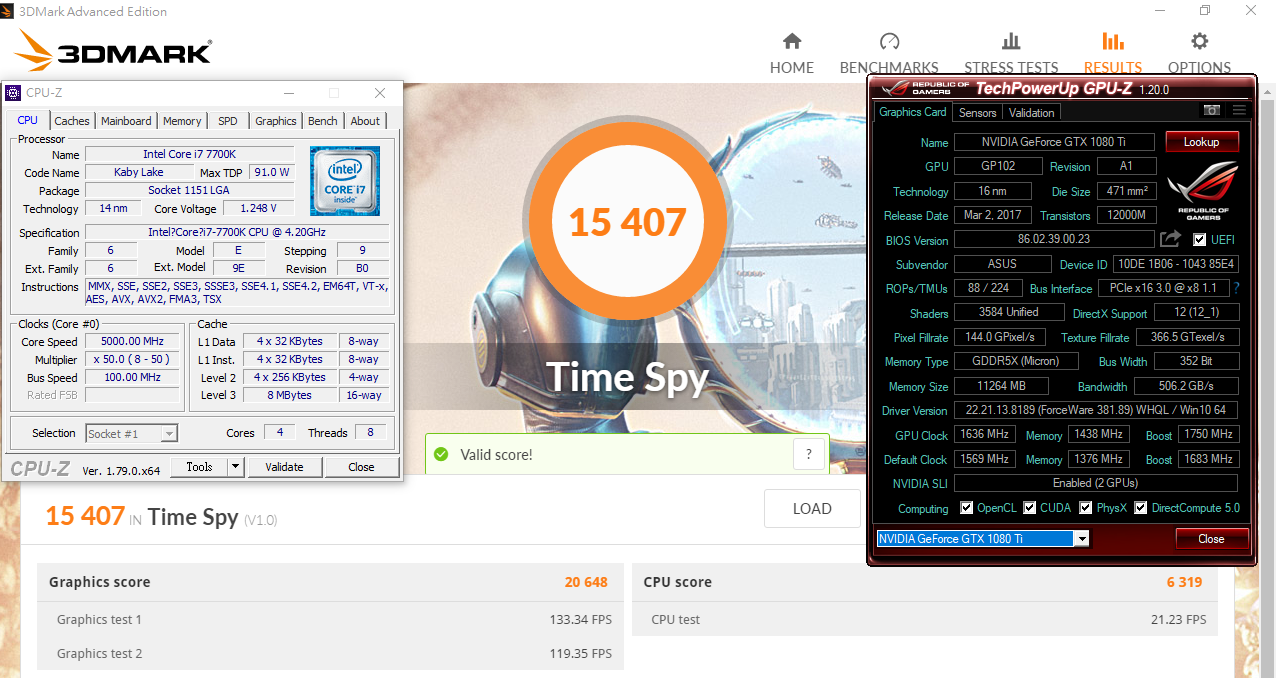

    [​IMG]

    結果順利完成測試,得分為15407

    [​IMG]

    雖然市面上的 7700K不見得能顆顆上 5GHz,但就算您手邊的 7700k不到 5GHz,相信 4.9GHz肯定是家常便飯
    Intel Core i 的單工效能至今仍是無敵,而 7700K的單工效能更是比前一代進步了 22%,接著我們來看看 7700K的單工效能,如果處理器只是跑簡單的單工測試,其實其 CPU時脈的就能夠上的更高

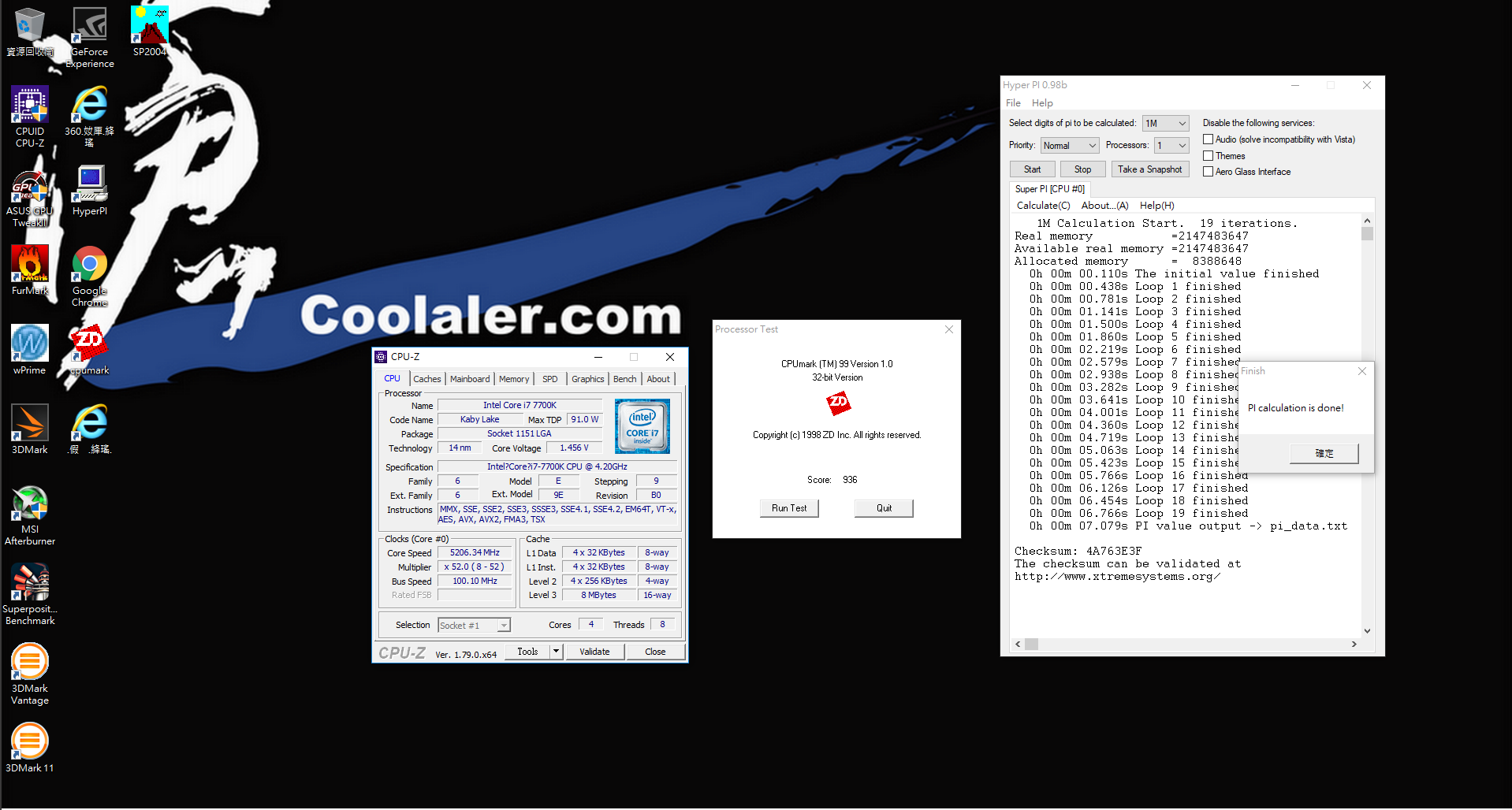

    先是 7700K@ 5.2GHz Superpi 1M跑出 7.079s CPUMARK99 則為 936分

    [​IMG]

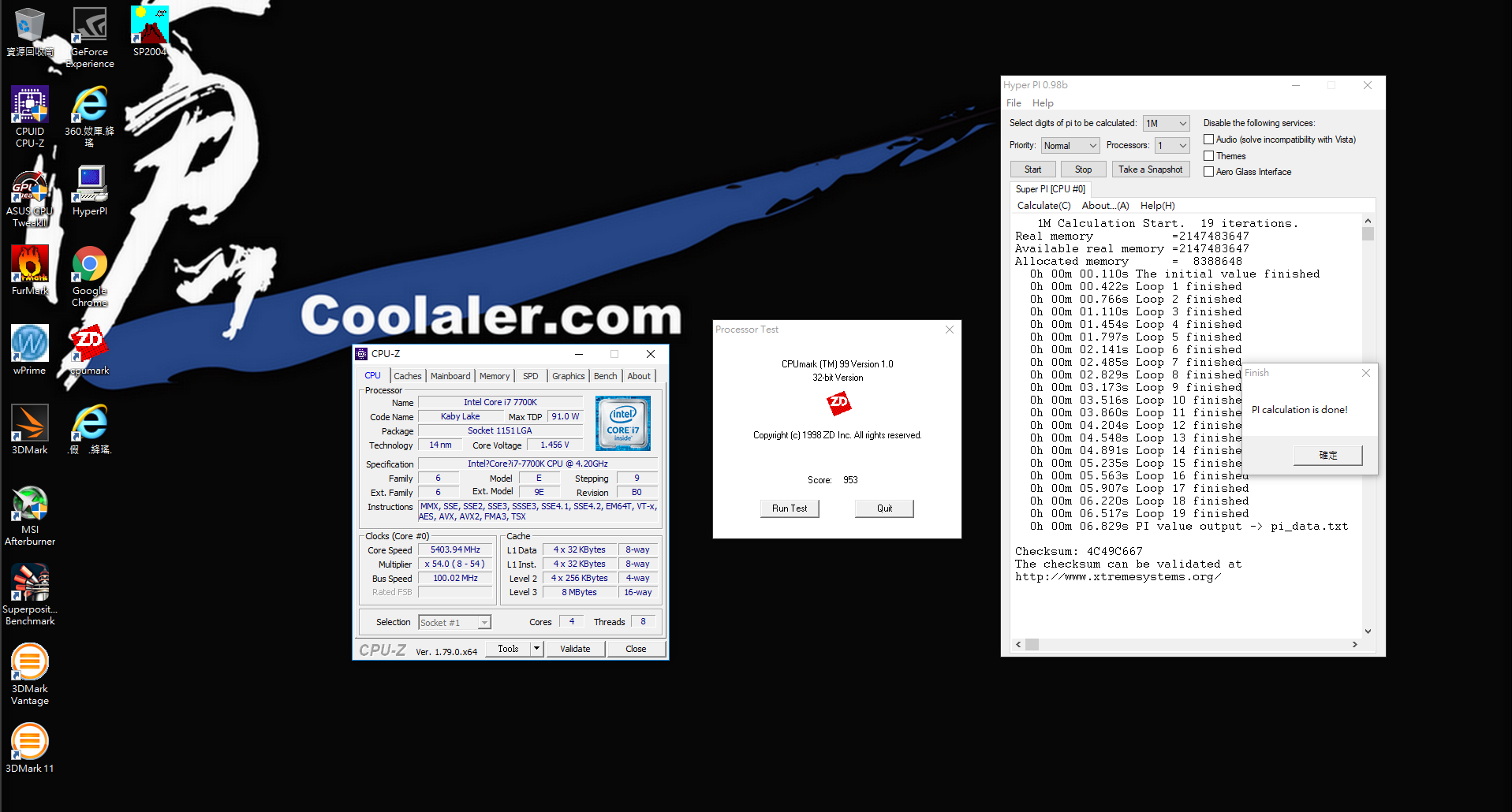

    7700K@ 5.3GHz Superpi 1M跑出 6.954s CPUMARK99則為 953分

    [​IMG]

    7700K@ 5.4GHz Superpi 1M跑出 6.829s,單工方面至此 5400MHz已是空冷極限了,比較過往的處理器,7700K的單工時脈已達最高水平

    [​IMG]

    6.7700K VS 6700K VS 4790K的測試效能
    雖說 Intel更新處理器的時程常被譏為擠牙膏,但第七代 Intel Core i 處理器跟之前一代相比,在 3D遊戲效能上提升了 22%,PC整體效能能提升了 28%也算是進步許多,底下就以 6項常用的 Benchmark實測來比較 7700K 對前一代 6700K 及更前一代 4790K上各方面的效能
    1.Cinebench R11.5 Open GL (比較內顯效能)
    2.Cinebench R11.5 CPU (比較CPU多工效能)
    3.CPUMARK99 運算速度(比較CPU單核效能)
    4.Superpi 32M運算速度(比較CPU單核效能)
    5.3DMARK 3DMARK Ice Storm (比較內顯效能)
    6.3DMARK VANTAGE CPU Test (比較CPU多工效能)

    測試諸元
    為統一時脈變於比較,3顆 CPU均設為 4.4Ghz同時脈,Vcore均為1.2v

    4790K測試平台:
    M/B :GIGABYTE G1 SNIPER H6 BIOS:F6
    MEM :G.SKILL 4GBX2 DDR3 Dual Channel
    OS :WIN 8.1 X64
    [CPU:INTEL Core i7 4790K ES
    GPU:內顯
    Cooler:空冷

    6700K測試平台:
    M/B :GIGABYTE G1 Gaming Z170 BIOS:F2
    MEM :G.SKILL 4GBX2 DDR4 Dual Channel
    OS :WIN 8.1 X64
    CPU:INTEL Core i7 6700K ES
    GPU:內顯
    Cooler:空冷

    7700K測試平台
    M/B :ASUS ROG MAXIMUS IX APEX
    MEM :G.SKILL 8GBX2 DDR4 4000 DUAL Channel
    VGA :內顯[/COLOR][/COLOR]
    OS :WIN 10 X64
    OS HDD:WD HDD 2TB + Optane 32GB 記憶體
    CPU:INTEL kabylake Core i7-7700K
    Cooler:True Copper
    1.Cinebench Open GL (比較內顯效能)
    先來看4790K

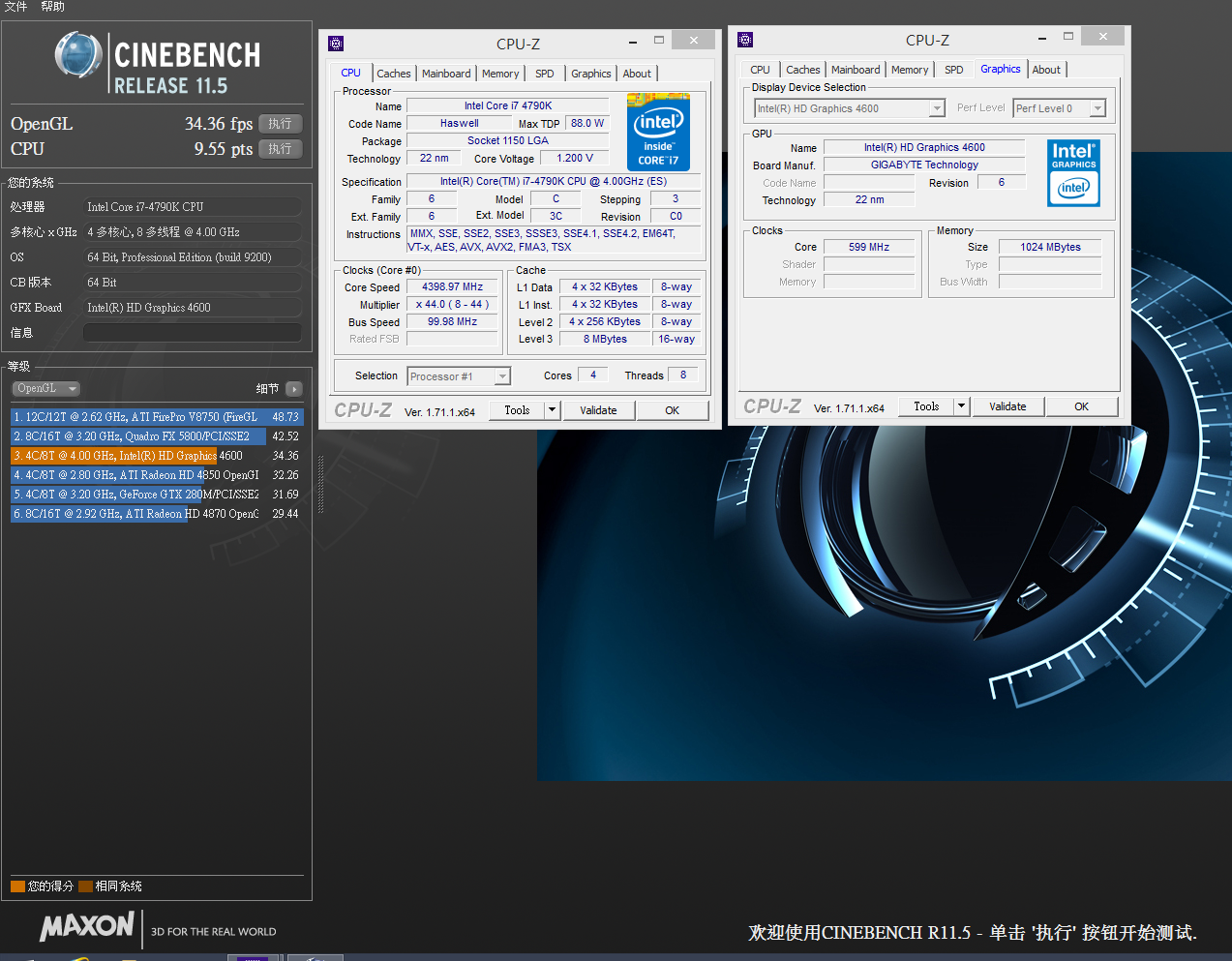

    Cinebench Open GL 34.36fps

    [​IMG]

    再來看6700K

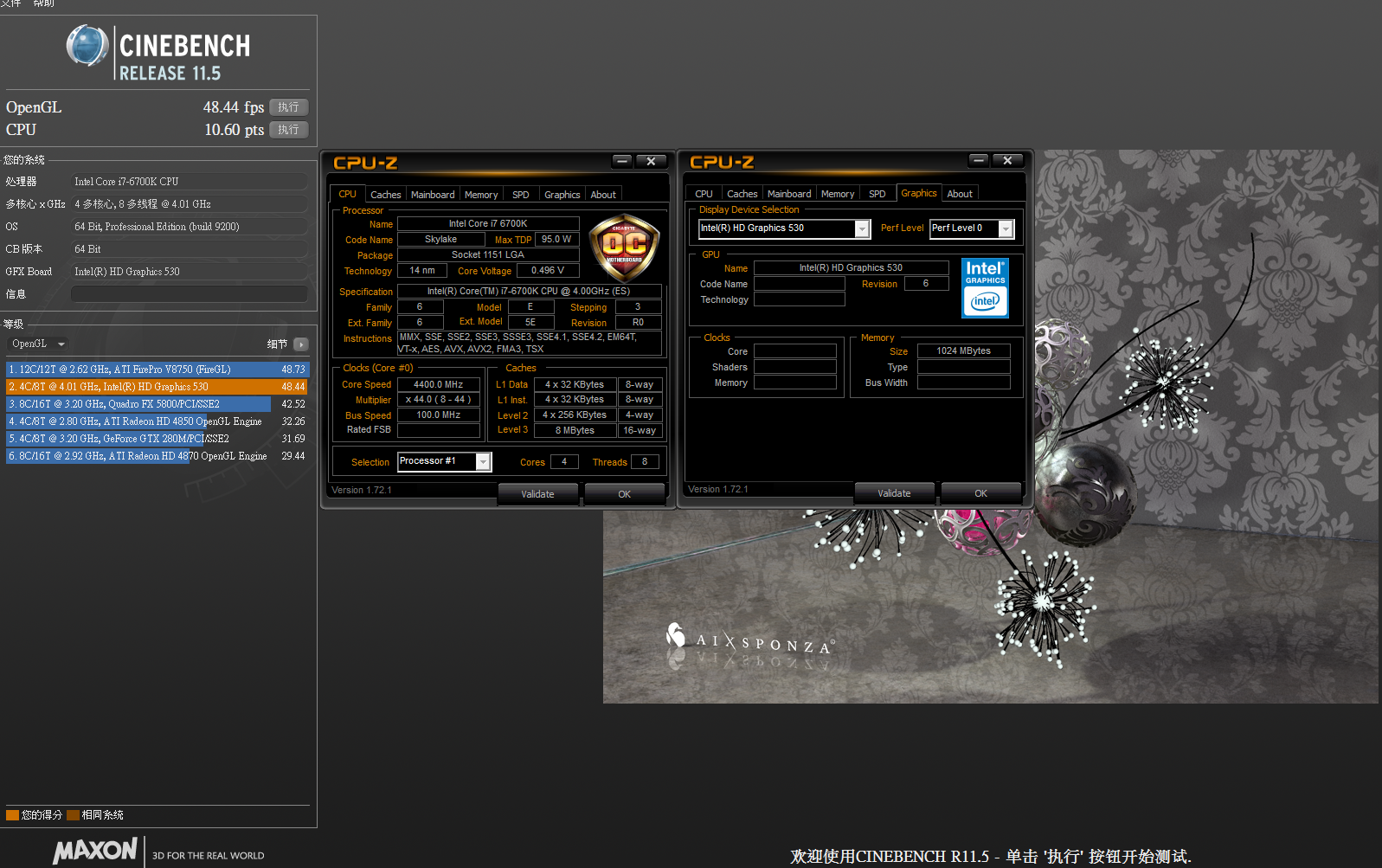

    Cinebench Open GL 48.44fps

    [​IMG]

    最後是 7700K
    Cinebench Open GL 62.02fps
    [​IMG]

    (注意到新一代內顯的編號了嗎?7700K的內顯編號為 INTEL HD Graphics 630,6700K的內顯編號則為 INTEL HD Graphics 530

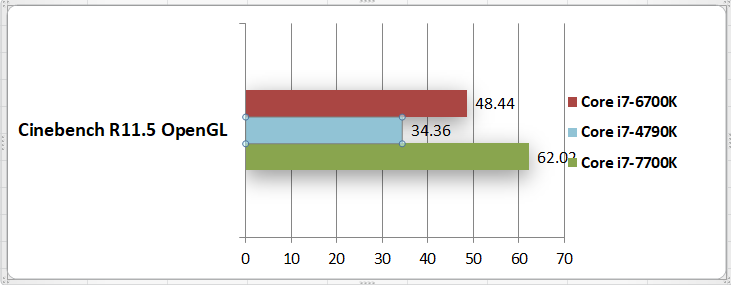

    Cinebench Open GL比較表
    7700K Cinebench Open GL 62.02fps勝出

    [​IMG]

    2.Cinebench R11.5 CPU (比較CPU多工效能)
    先來看4790K
    Cinebench CPU 9.55pts

    [​IMG]

    再來看6700K
    Cinebench CPU 10.60pts

    [​IMG]

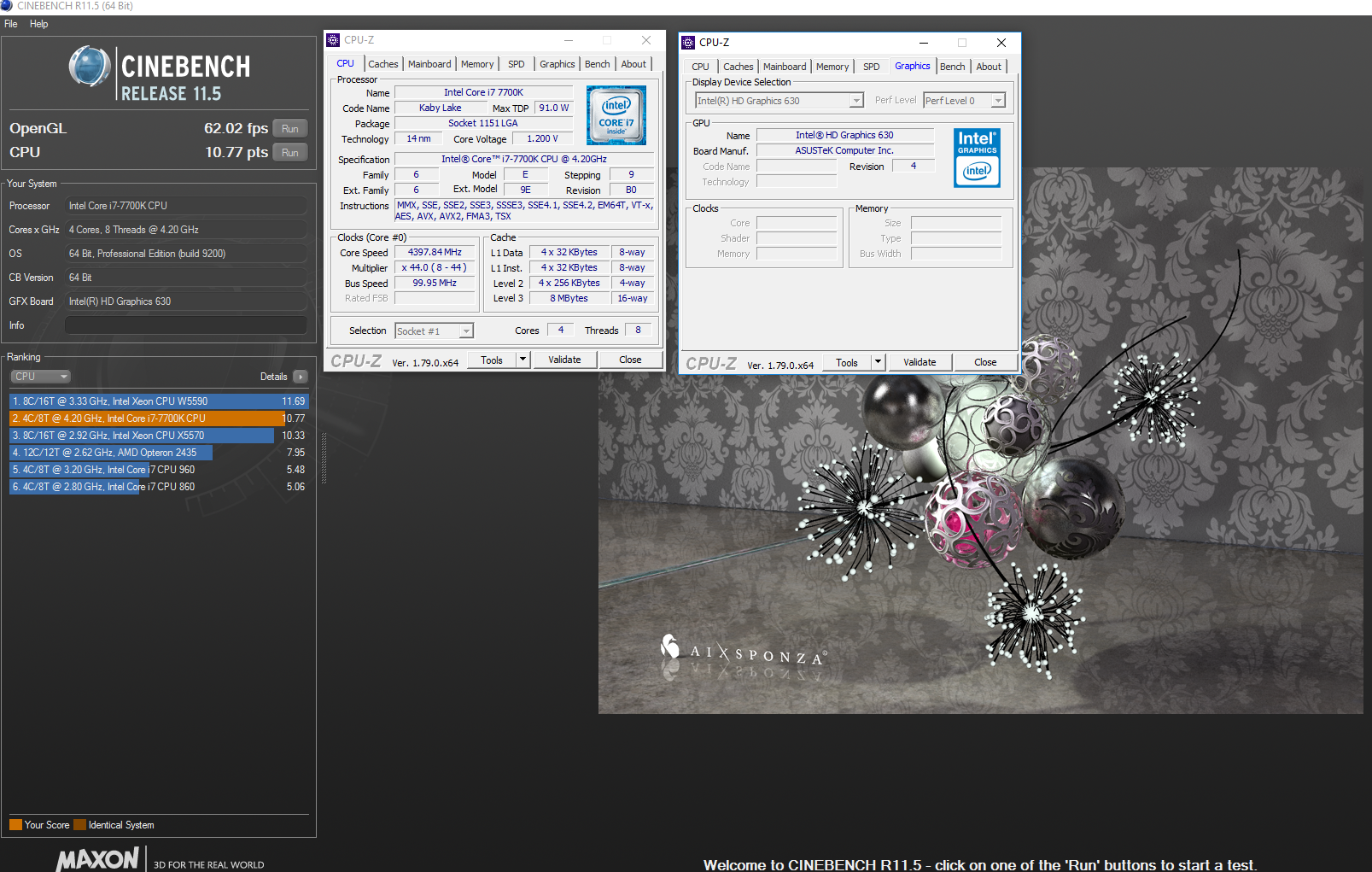

    最後是 7700K
    Cinebench CPU 10.77pts
    [​IMG]

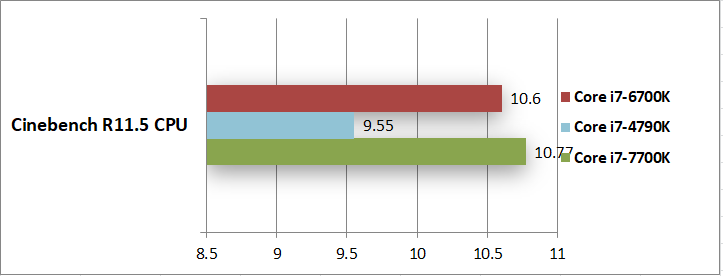

    Cinebench CPU比較表
    7700K Cinebench CPU 10.77pts勝出

    [​IMG]

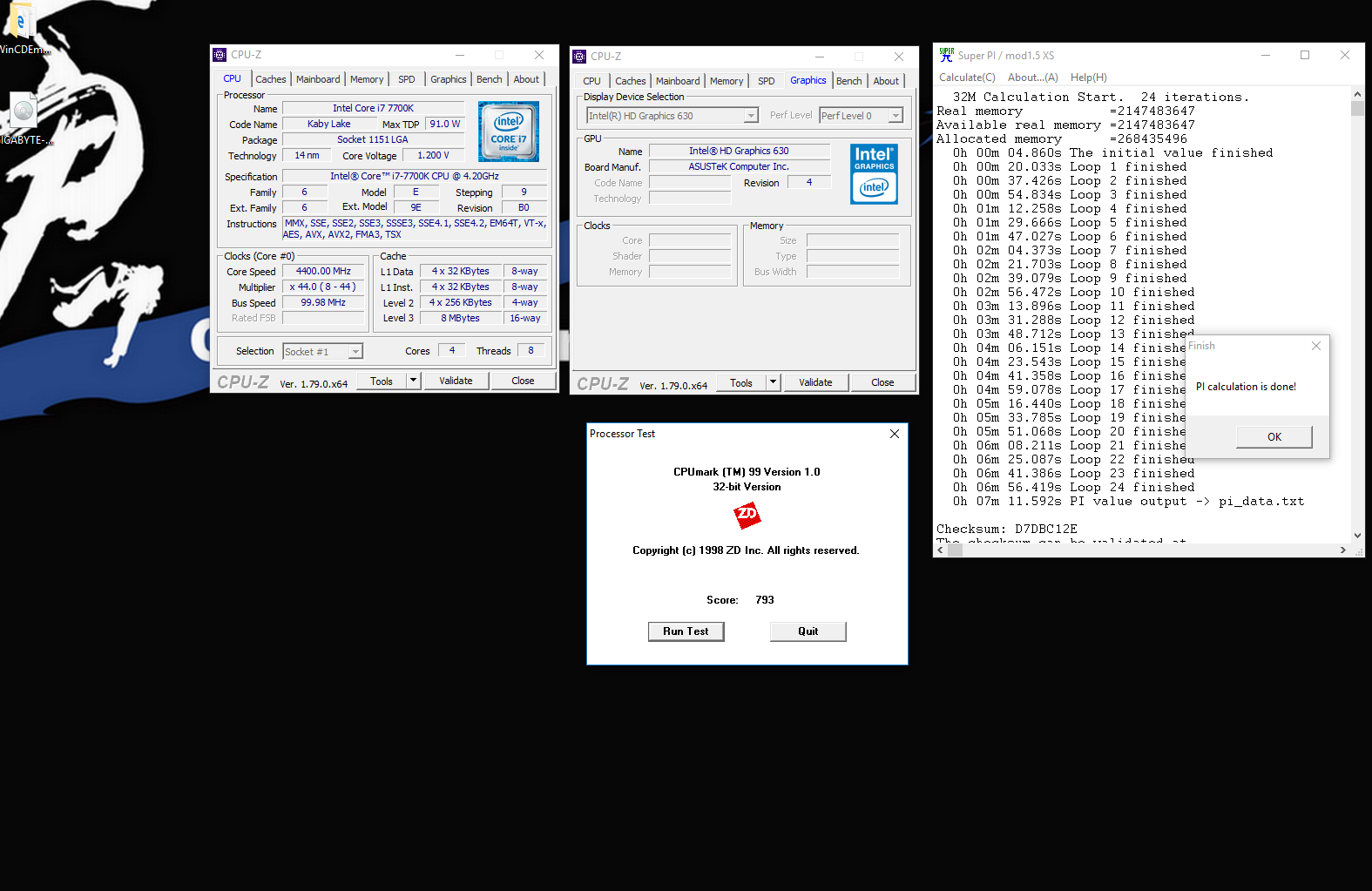

    3.CPUMARK99 運算速度(比較CPU單核效能)
    先來看4790K]
    CPUMARK99 運算速度765pts

    [​IMG]


    再來看6700K

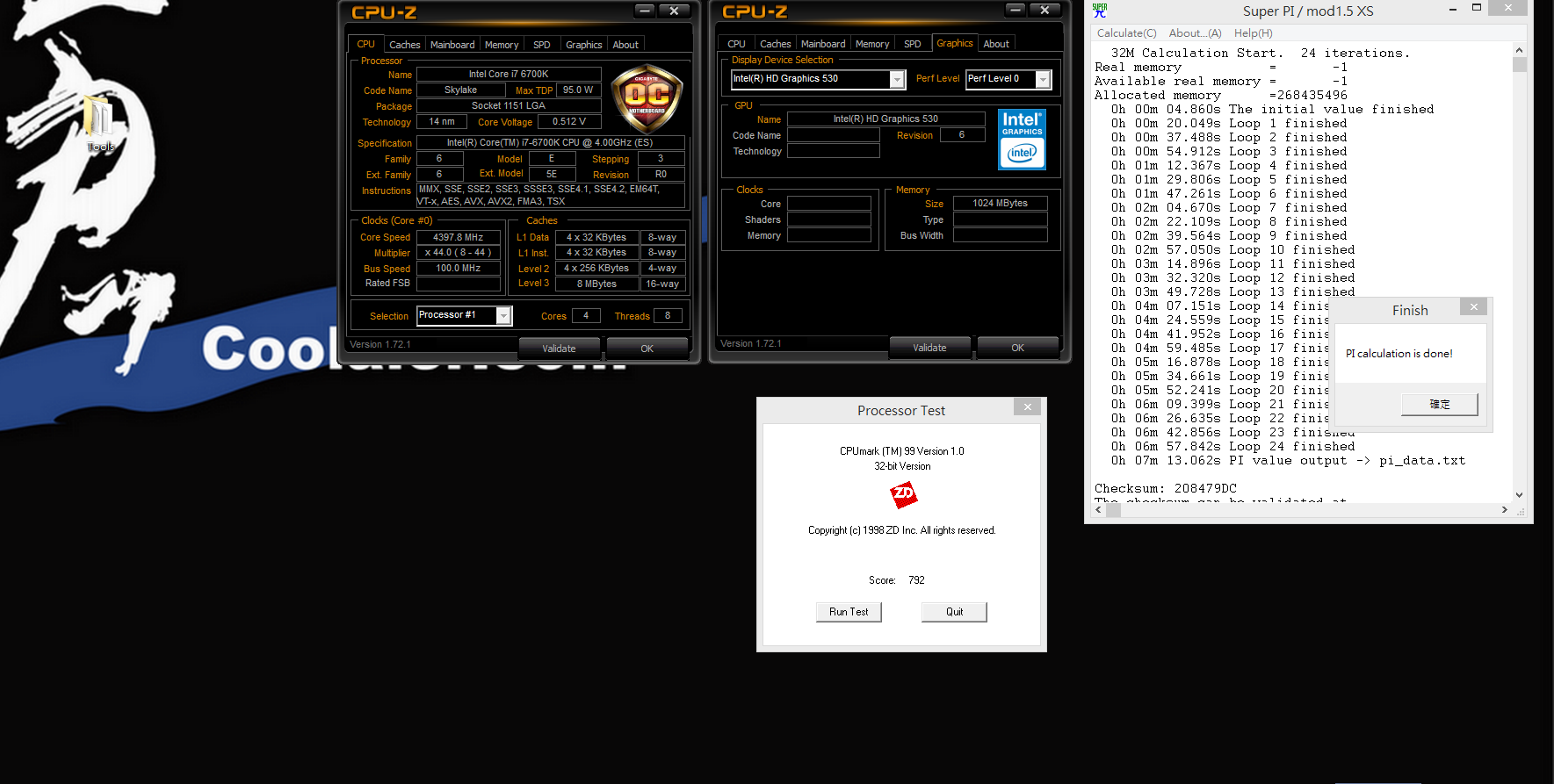

    CPUMARK99 運算速度792pts
    [​IMG]

    最後是 7700K
    CPUMARK99 運算速度793pts

    [​IMG]

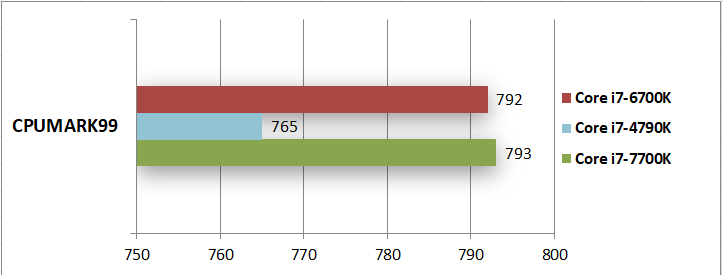

    CPUMARK99 運算速度比較表
    7700K勝出

    [​IMG]

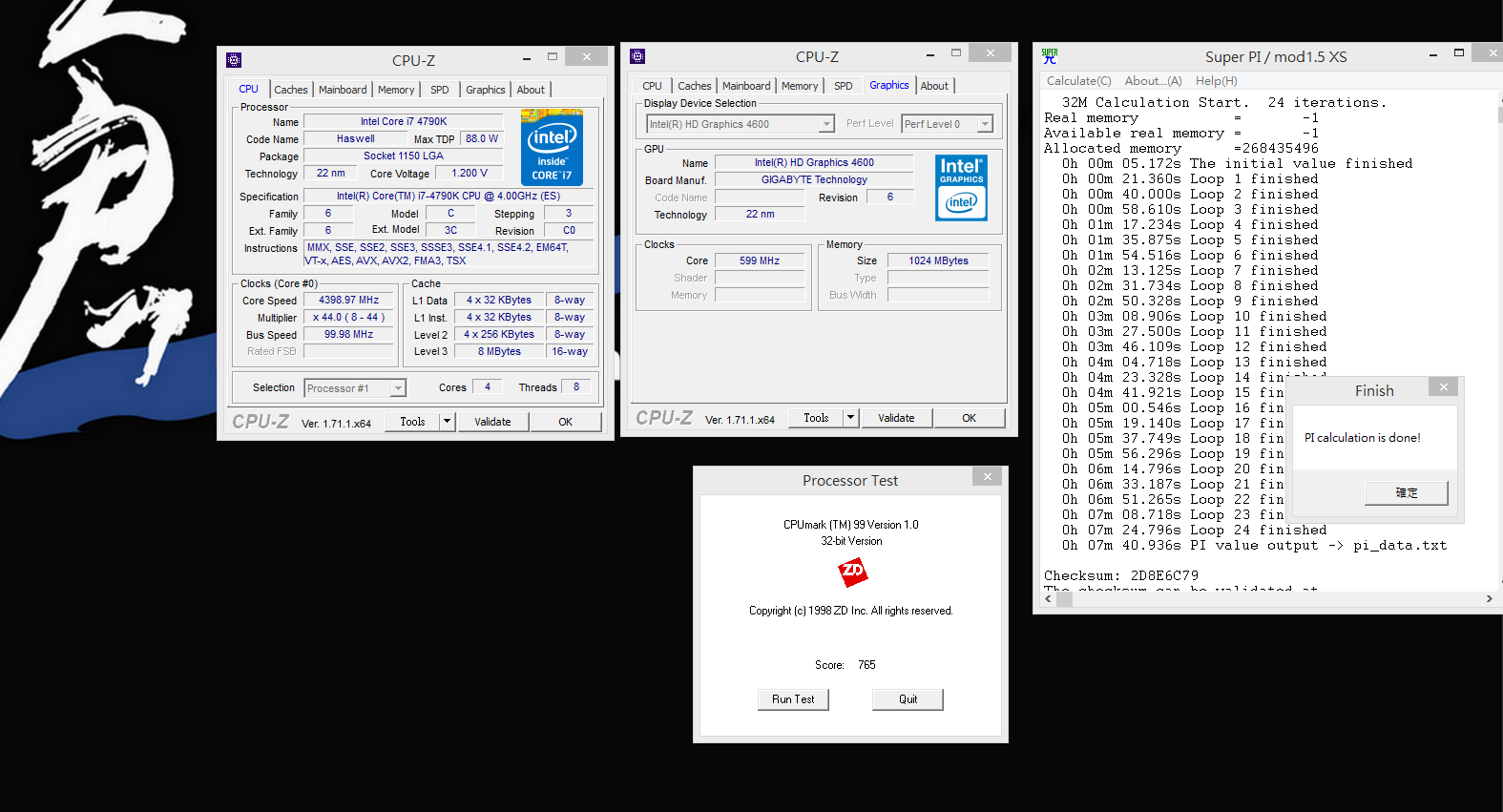

    4.Superpi 32M運算速度(比較 CPU單核效能)
    先來看4790K
    Superpi 32M運算速度7m40s936
    [​IMG]

    再來看6700K
    Superpi 32M運算速度7m13s062

    [​IMG]

    最後是 7700K
    Superpi 32M運算速度7m11s592
    [​IMG]

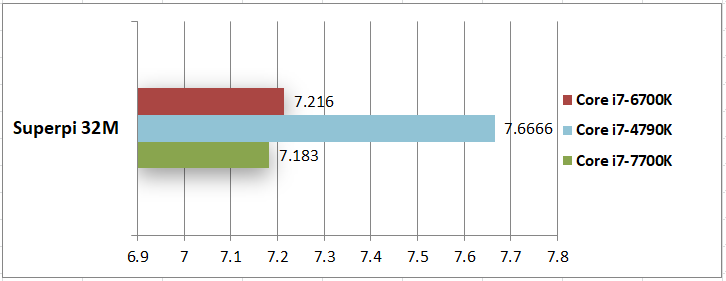

    Superpi 32M運算速度比較表(數字愈小愈好)
    7700K Superpi 32M運算速度7m11s592勝出

    [​IMG]
    5.3DMARK Ice Storm (比較 GPU內顯效能)
    先來看4790K

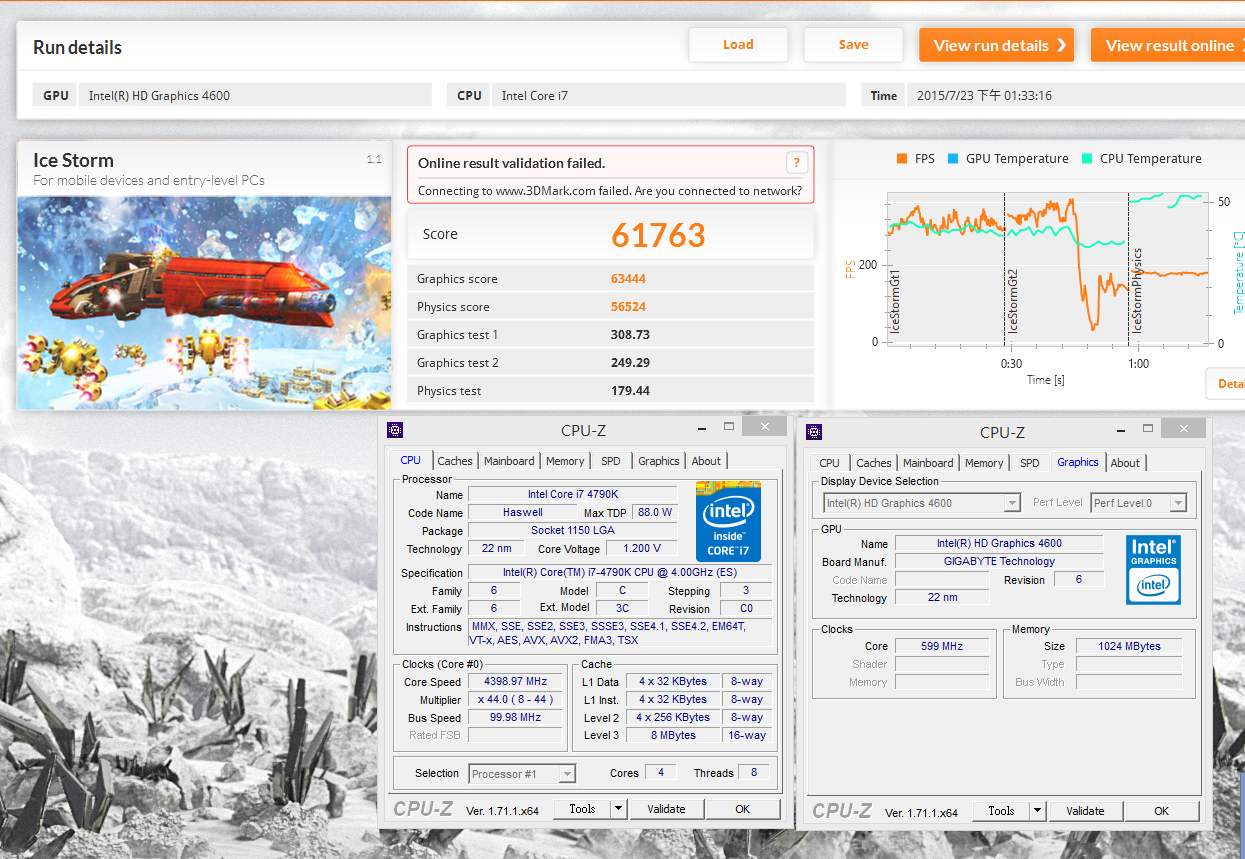

    3DMARK Ice Storm 61763pts

    [​IMG]

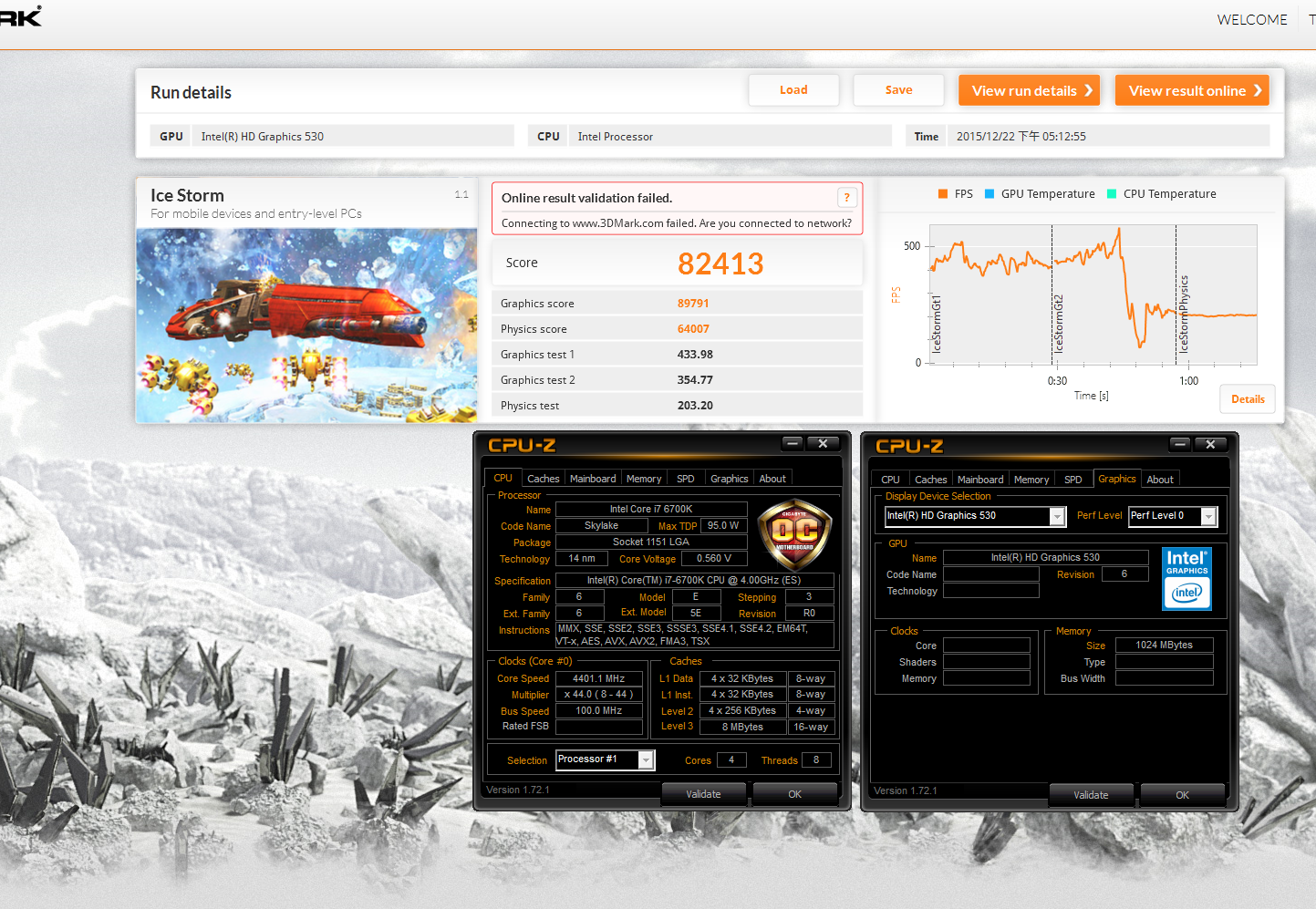

    再來看6700K
    3DMARK Ice Storm 82413pts

    [​IMG]
    最後是 7700K[/COLOR][/COLOR]

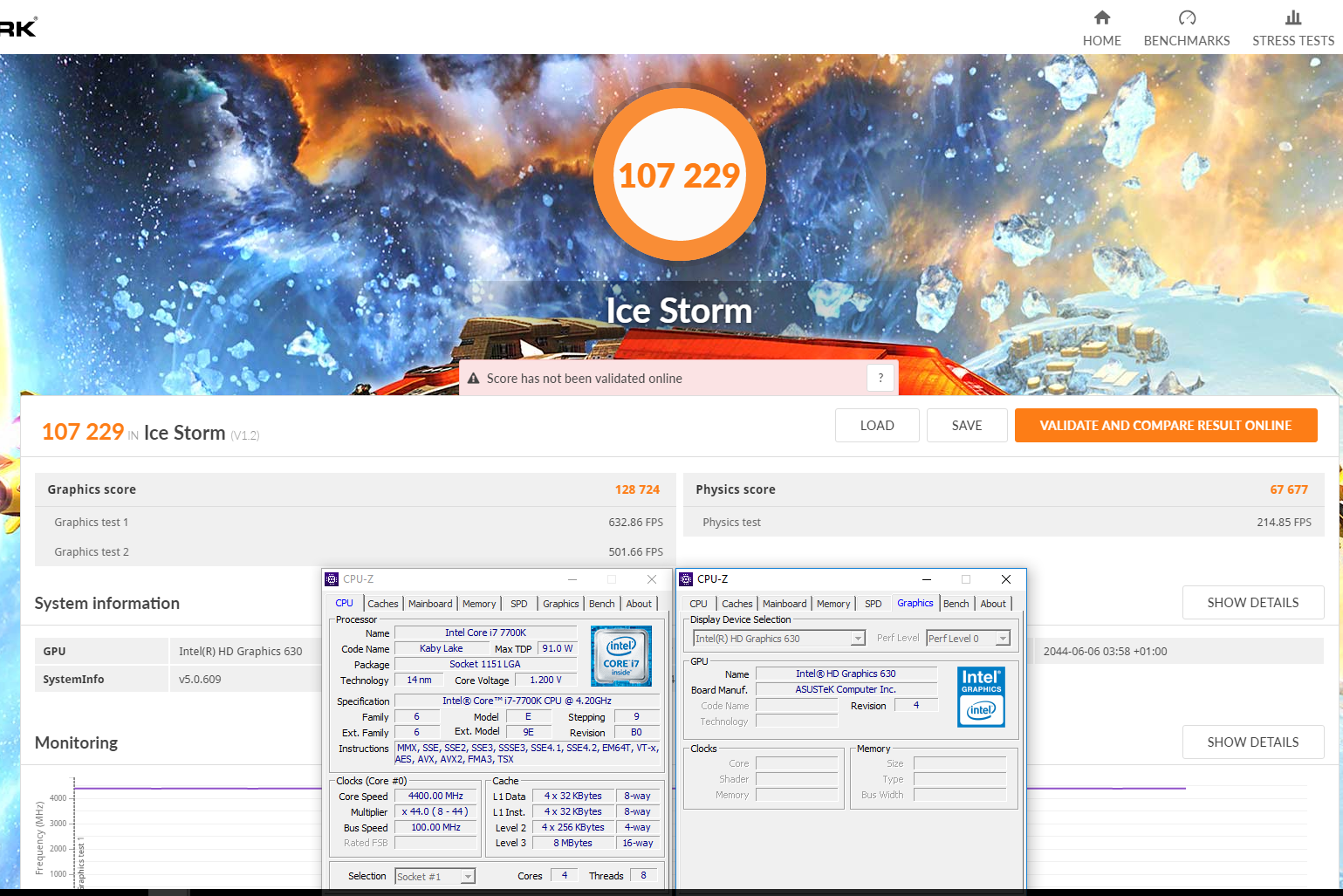

    3DMARK Ice Storm 107229pts[/COLOR][/COLOR]
    [​IMG]

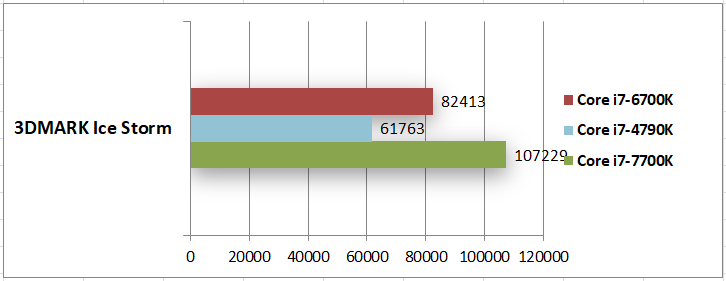

    3DMARK Ice Storm比較表
    7700K 3DMARK Ice Storm 107229pts勝出

    [​IMG]

    6.3DMARK VANTAGE CPU Test (比較 CPU多工效能)

    先來看4790K

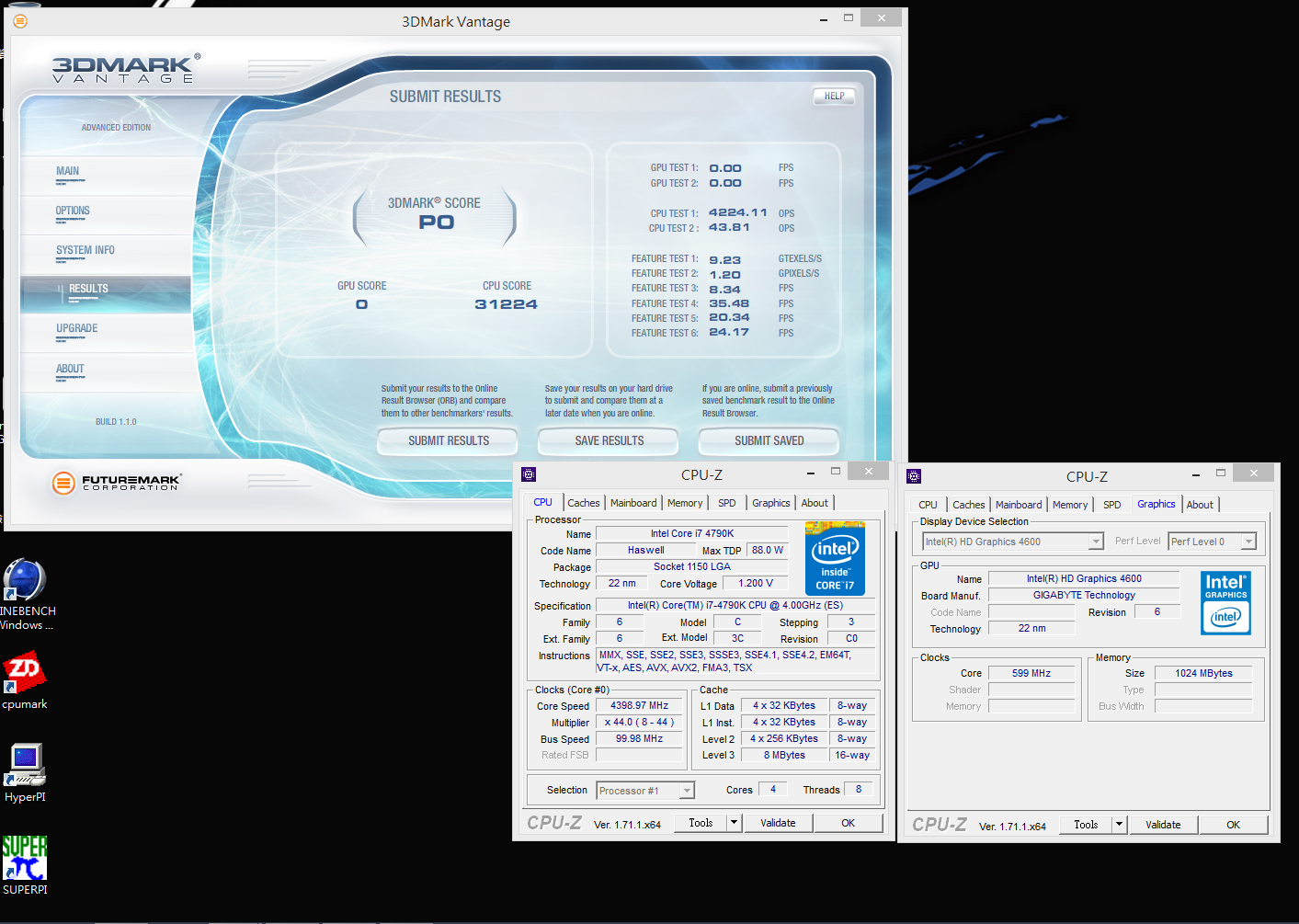

    3DMARK VANTAGE CPU Test 31224pts

    [​IMG]

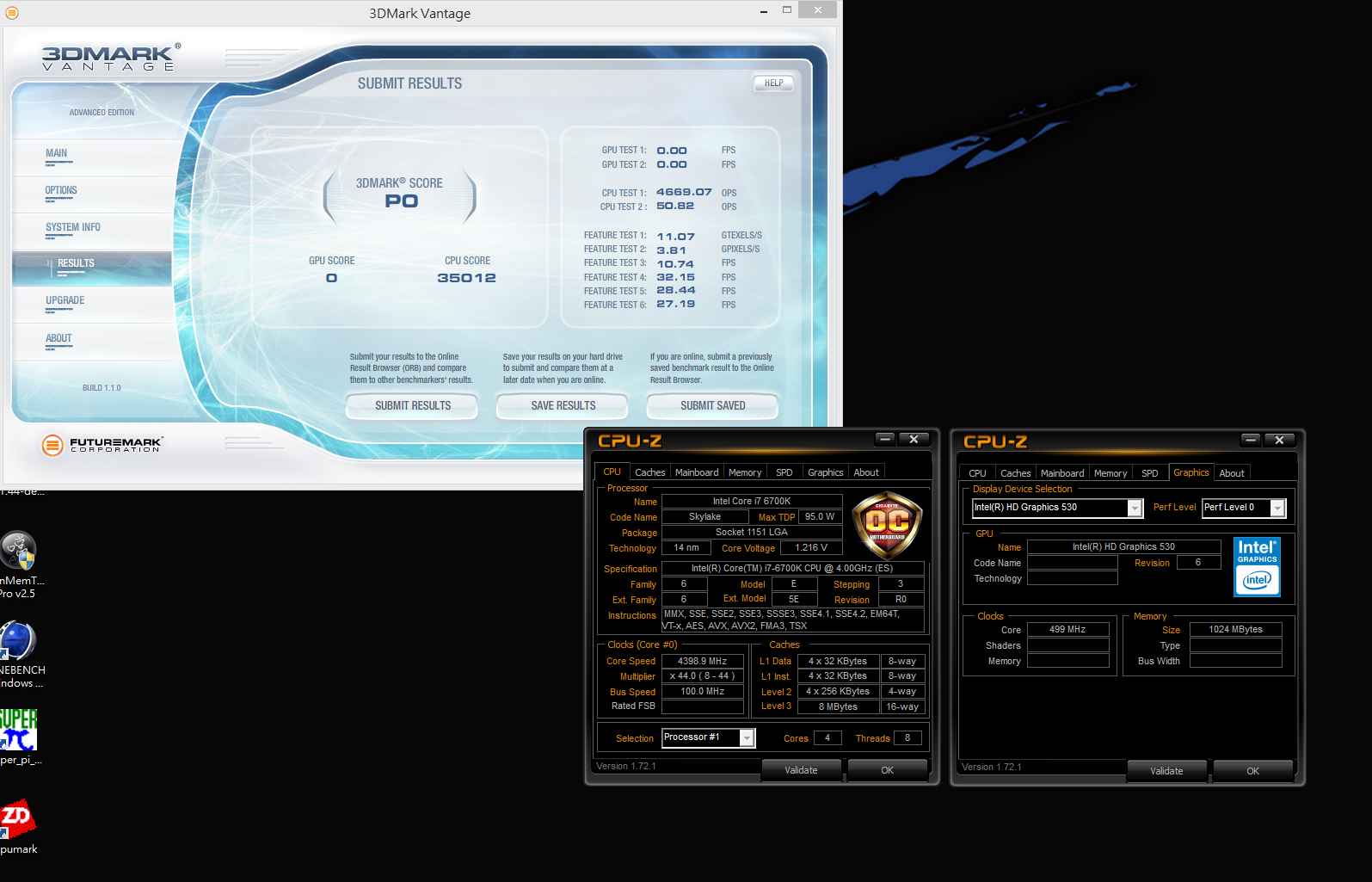

    再來看6700K
    3DMARK VANTAGE CPU Test 35012pts

    [​IMG]

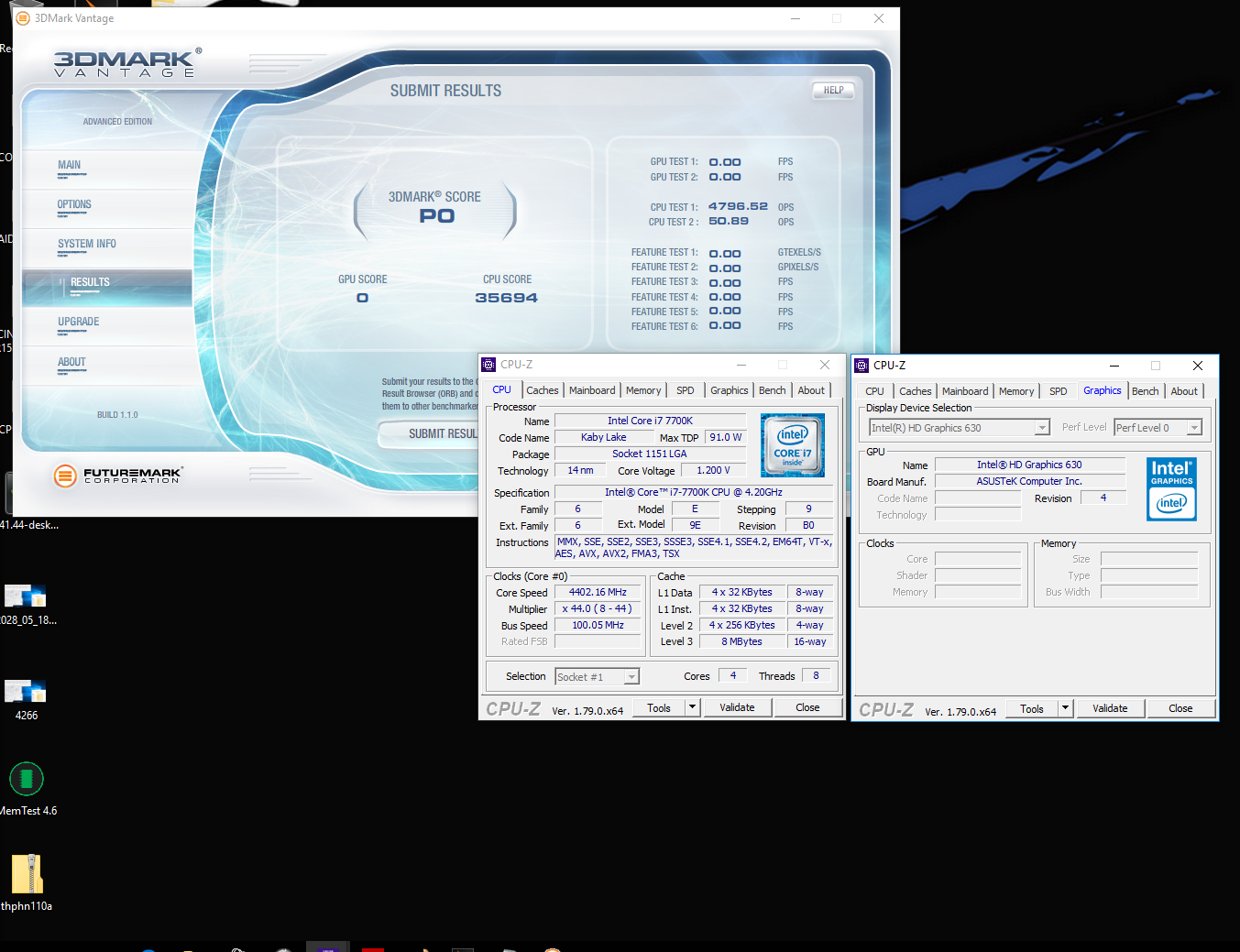

    最後是 7700K
    3DMARK VANTAGE CPU Test 35694pts

    [​IMG]

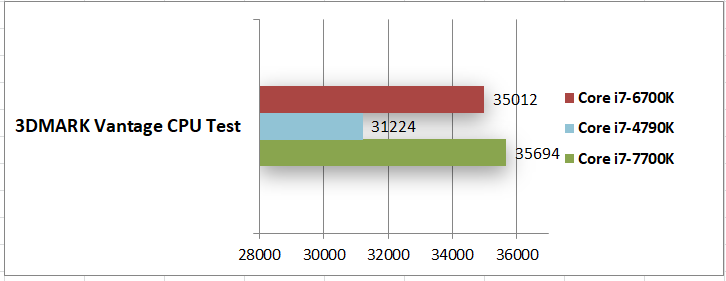

    3DMARK VANTAGE CPU Test 比較表
    7700K 3DMARK VANTAGE score 35694pts勝出

    [​IMG]

    結語:
    以上在 4.4GHz同時脈的效能比拚下, 所有測試都是 7700K勝出,在 HD630的部分更是有驚豔到的感覺,新的內顯 INTEL HD Graphics 630比以往的確是有大大的升級啊
    其實 CPU超頻的選擇有很多,一顆 7700K處理器裡面有 CPU的部分,也有 IMC的部分,也有內顯 HD Grphic的部分,這3個部分都能夠超頻,CPU部分可以超時脈,IMC部分決定了記憶體時脈的超頻幅度,而內顯 HD Grphic也能在 BIOS中做時脈設定
    如果您對 CPU部分的超頻已經頗有心得,並打算進階至記憶體超頻,以下有我以 7700K對記憶體超頻測試的連結歡迎參閱,如果對其他的超頻有興趣或有超頻上的問題也歡迎來版面與滄者討論
    以上,第七代 Intel Core i 處理器不論是在效能比較上,或搭配 Optane記憶體上,甚至超頻上,具有這麼多優勢,在您欲新購置或升級電腦時何不以第七代 Intel Core i 處理器為第一首選呢?
    再者,如果您手邊沒有 K級的處理器,同時也希望能擁有能一個能在 5GHz長期穩定的 7700K時,那麼趕快去買一顆 7700K吧,最後祝好運

    已獲得 jackalawaIamNobodygbdavid另外 3 人的點讚。
  3. 魔王伊莉絲

    魔王伊莉絲 榮譽會員

    註冊:
    2013-02-09
    文章:
    1,065
    讚:
    31
    Coffee Lake 延後推出
    Intel 第八代 Coffee Lake 將延後至2018年2月上市,並推出 i7 6 核心 12 線程、i5 4 核心 8 線程和 Z370 芯片組。

  4. tingting

    tingting 進階會員

    註冊:
    2003-09-18
    文章:
    233
    讚:
    0
    看來我的3Tb硬碟可以延續生命了

  5. gbdavid

    gbdavid 一般般會員

    註冊:
    2005-02-15
    文章:
    176
    讚:
    1
    辛苦了,好長的文啊...

  6. standbyme

    standbyme 進階會員

    註冊:
    2003-09-18
    文章:
    248
    讚:
    1
    原來是加速用的難怪32gb就夠了

  7. coolaler

    coolaler www.coolaler.com

    註冊:
    2003-09-17
    文章:
    51,943
    讚:
    216
    Coffee Lake沒有延後喔
    延後的是 Z390

    已獲得 IamNobody 的點讚。
  8. elva7893

    elva7893 "糕"級會員

    註冊:
    2005-03-28
    文章:
    608
    讚:
    0
    請教老大一個蠢問題,如果已經使用ssd

    再使用Intel Optane記憶體有效果嗎?

  9. coolaler

    coolaler www.coolaler.com

    註冊:
    2003-09-17
    文章:
    51,943
    讚:
    216
    效果微乎其微喔XD
    但使用 Optane SSD就夠了

    已獲得 IamNobody 的點讚。
  10. 魔王伊莉絲

    魔王伊莉絲 榮譽會員

    註冊:
    2013-02-09
    文章:
    1,065
    讚:
    31

分享此頁面

正在閱讀此主題 (用戶: 0, 訪客: 0)
