    先前有開箱測試過 GIGABYTE AX370-Gaming 5,這次是 AX370-Gaming K7,這兩張其實是幾乎快一樣的板子,主要差異在於 AX370-Gaming K7 多了 Turbo B-Clock 超頻晶片,而這個晶片先前也用於 Z170、Z270 上面,可以用來超外頻,多了外頻調整也比較稱得上超頻,雖然說以往經驗不會有超很高的幅度就是XD,不過用來拚極限或者是調整記憶體外頻可以比較靈活一點。

    AX370-Gaming K7 一樣是隸屬於 AORUS 系列,是 GIGABYTE 目前 AM4 平台中最高階的一張。
    [​IMG]

    [​IMG]

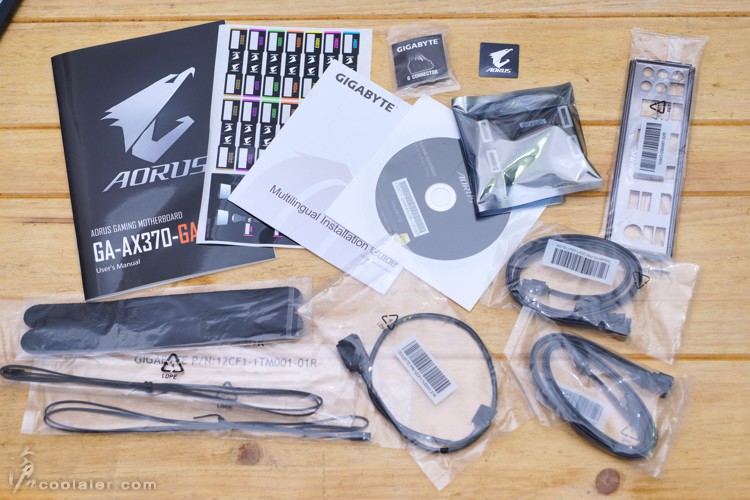

    配件的部分與 Gaming 5 一樣,有4條SATA、LED燈條接線、2條感溫線、束帶、檔板、SLI橋接器、說明書、標籤貼紙、軟體光碟。
    [​IMG]


    外觀其實與 Gaming 5 風格不一樣,原本的白色改用黑色,可以看到PCB Layout、供電等都是相同的。
    [​IMG]

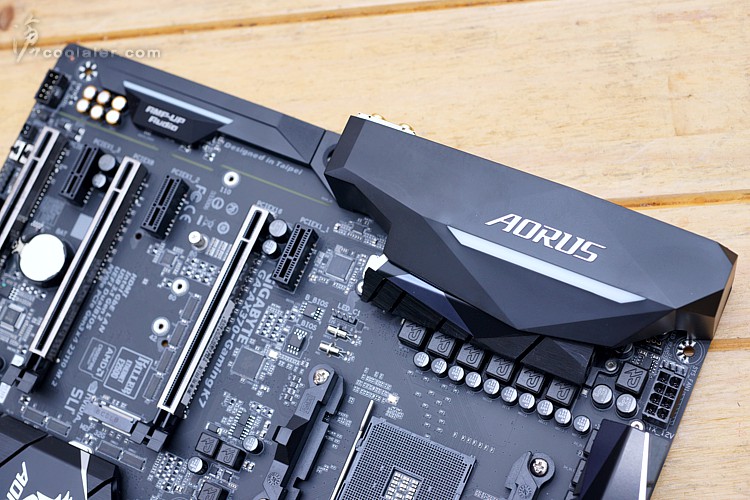

    IO 上面的護板在 Gaming 5 為白色,Gaming K7 則是換為黑色。
    [​IMG]

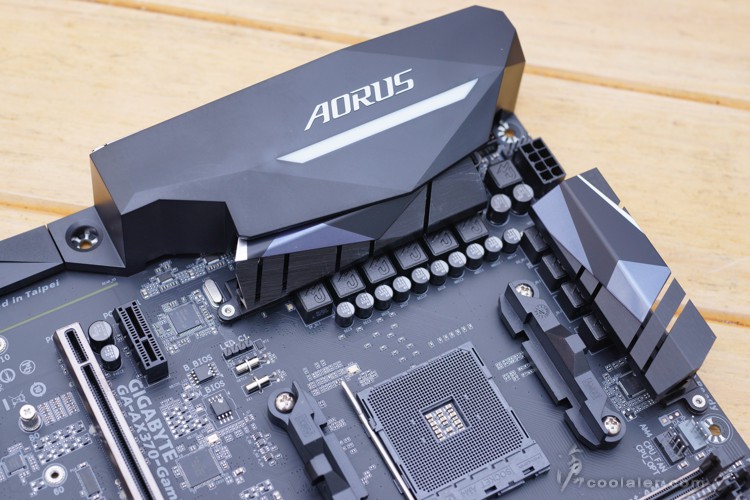

    供電相數是一樣的。
    [​IMG]


    CPU 8pin 供電。
    [​IMG]

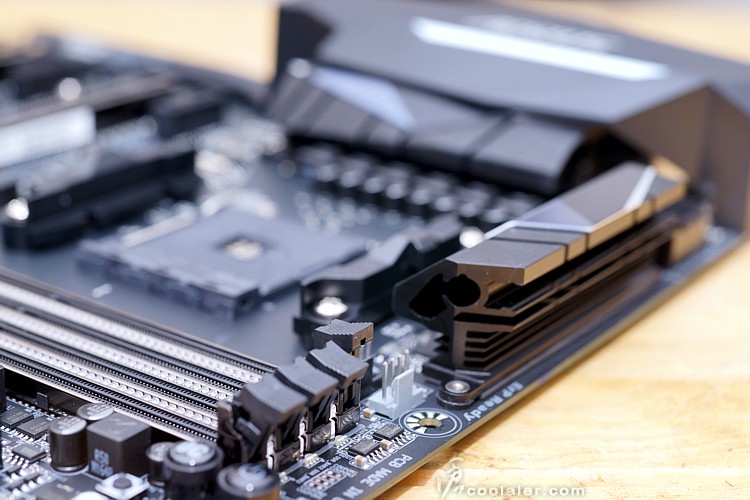

    供電上方有輔助散熱片。
    [​IMG]

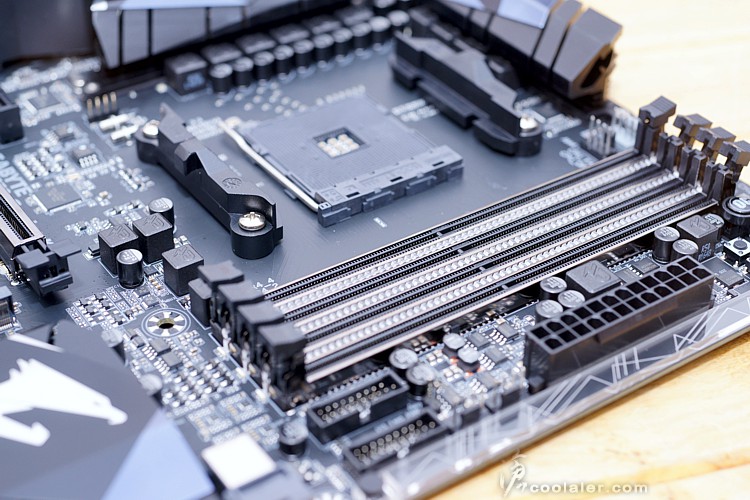

    四個DDR4插槽,最高可以擴充至64GB,時脈支援3200MHz(OC),另外插槽側邊有LED,支援 RGB 多彩自訂。
    [​IMG]


    電源旁邊有快速開關、超頻、重置、CMOS。另外在電源接口下有一塊透明的壓克力板,這部分也會有燈效。
    [​IMG]

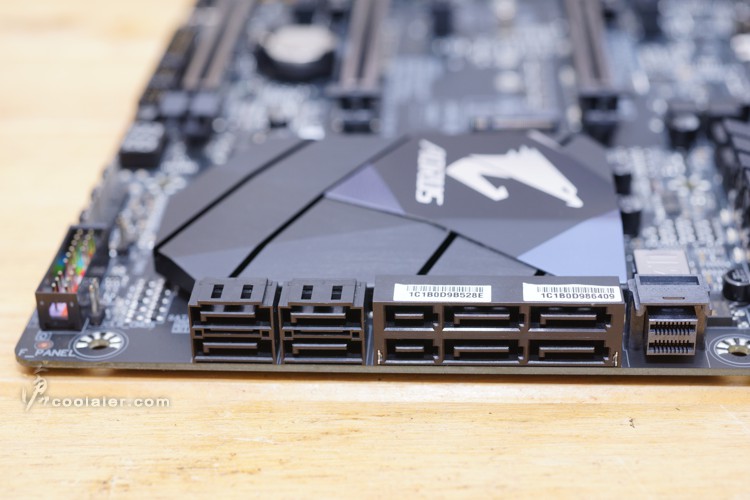

    支援1個U.2、8個SATA 6Gbps,包括兩組 SATA-Express。
    [​IMG]

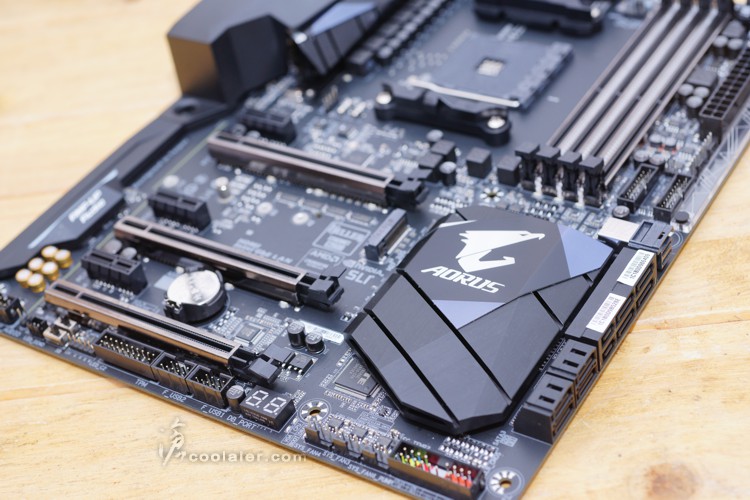

    晶片組上方有造型散熱片,整體為黑色,上方有AORUS的字樣與老鷹標誌。
    [​IMG]

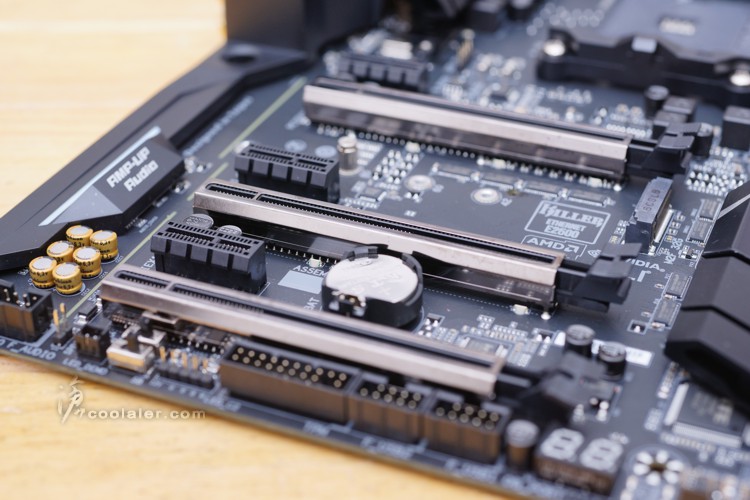

    擴充卡槽有3個PCI-E x1、3個PCI-E x16,支援 CrossFire、SLI 多卡應用。
    [​IMG]


    x16插槽有金屬護甲。
    [​IMG]

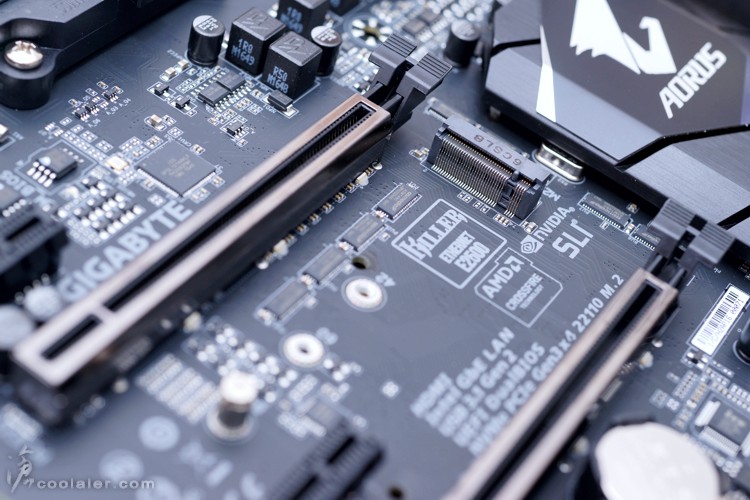

    1個M.2插槽。
    [​IMG]

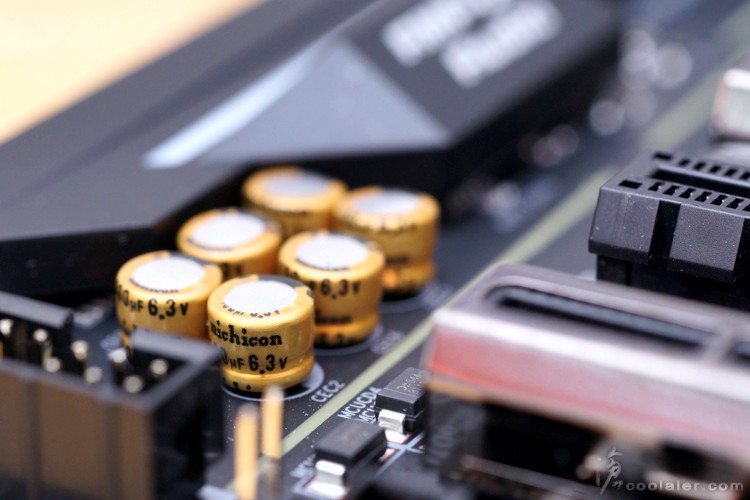

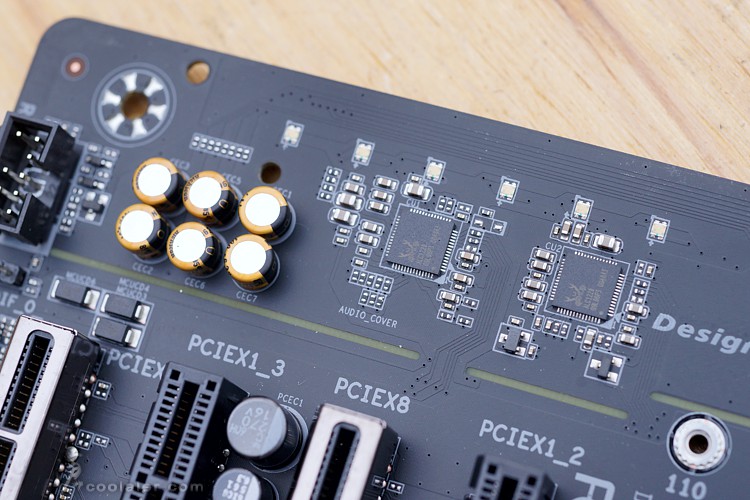

    音效採用隔離區域設計,兩顆ALC1220晶片(前後是分開的)搭配Cnichicon電容,支援Sound Blaster X-Fi MB5、7.1聲道
    [​IMG]

    [​IMG]

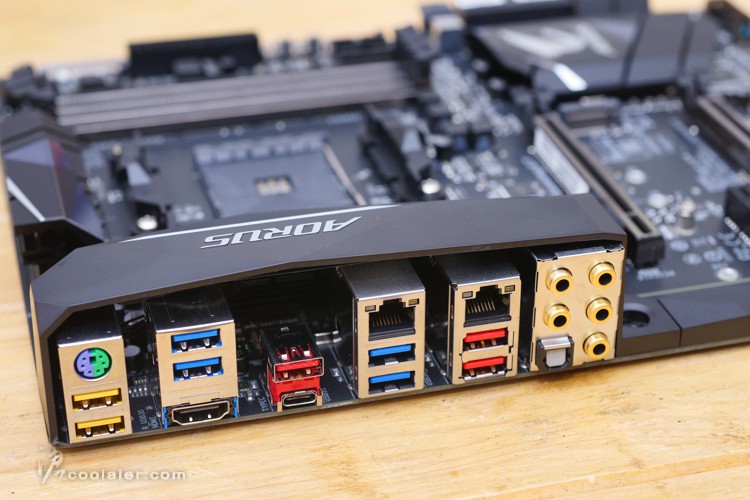

    背部IO埠有PS/2鍵盤滑鼠接口、6個USB 3.1 Gen1、3個USB 3.1 Gen2(紅)、1個USB 3.1 Type-C、1個HDMI、2個RJ-45網路接口(Intel GbE、Killer E2500)、 S/PDIF、5個音源輸出入。
    [​IMG]


    BIOS 簡介

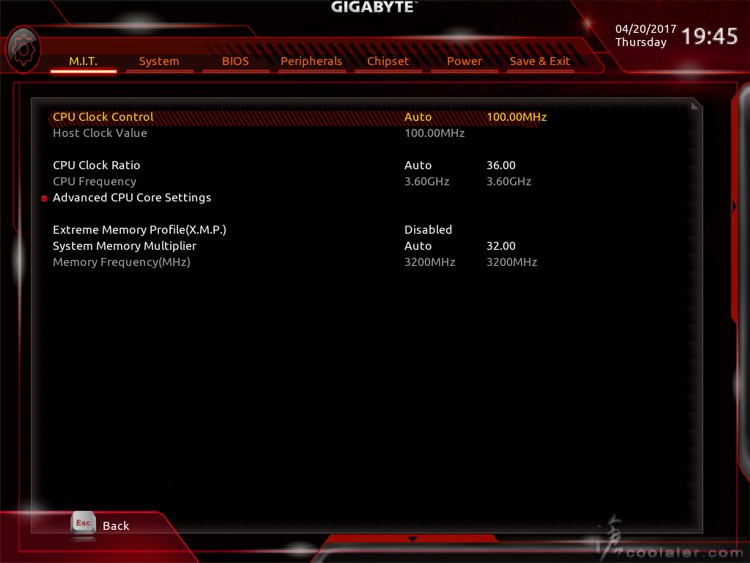

    BIOS 的部分與 Gaming 5 大部分是一樣,僅差在 Gaming K7 有多一個調整外頻的選項。以下是超頻的主選單,可以用來調整外頻、倍頻、進階CPU設定、記憶體頻率等。
    [​IMG]

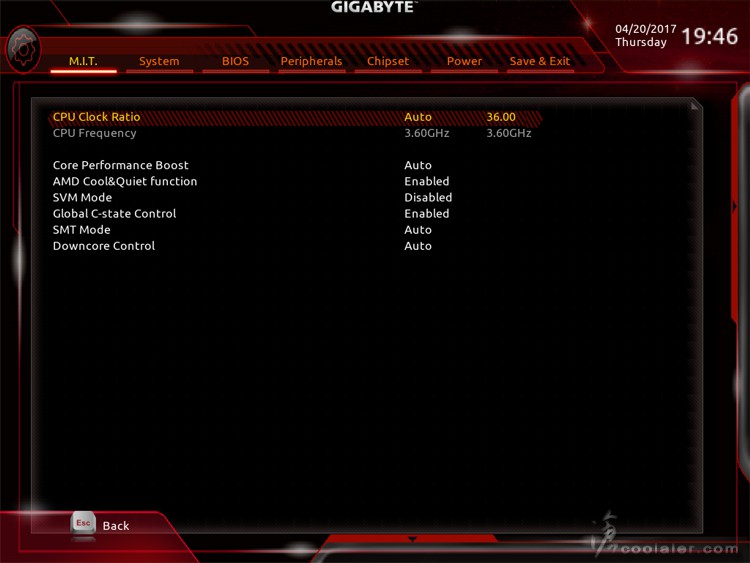

    CPU進階設定選單
    [​IMG]


    記憶體設定選單
    [​IMG]

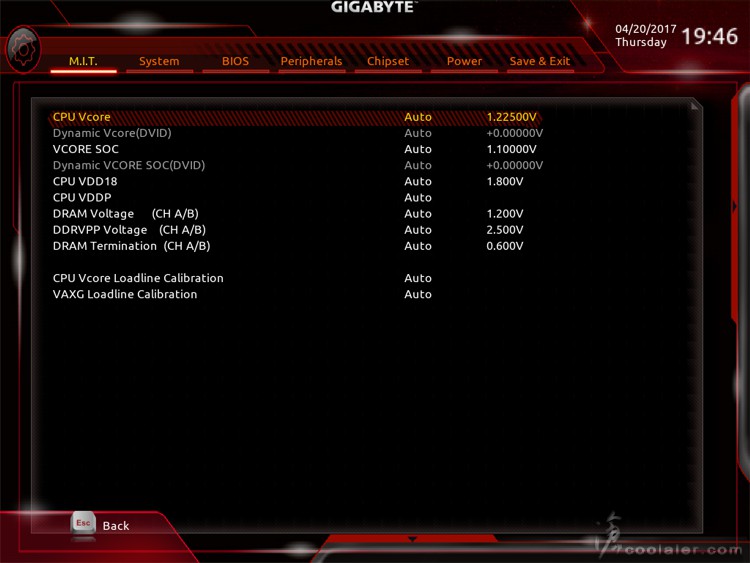

    電壓設定選單
    [​IMG]

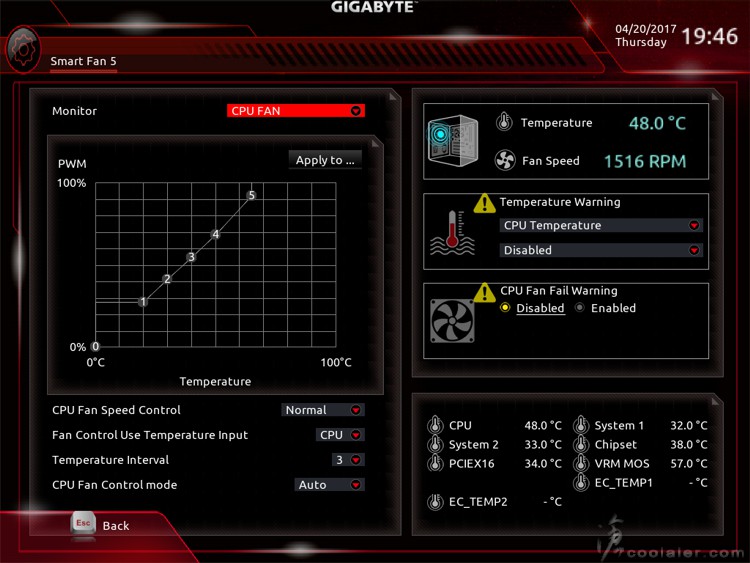

    Smart Fan 5,可以用來調整溫度對應風扇轉速。
    [​IMG]



    測試平台
    CPU: AMD Ryzen 7 1800X
    CPU Cooler: EK Predator 240
    RAM: GSKILL DDR4 3200 8GBx2
    MB: GIGABYTE AX370-Gaming K7
    VGA: MSI GTX 1070 Gaming X
    HDD: OCZ TRION 100 240GB + Seagate 2TB
    PSU: INWIN SI-1065W
    OS: Windows 10 64bit


    Ryzen 7 1800X 預設值測試
    CPU全預設值,僅調整記憶體XMP。

    AMD 在 Ryzen 發布之後仍有一些優化以及Bug解決持續進行,BIOS微代碼最近也更新了1.0.0.4版,基本上只要主板更新至最新版本 BIOS 應該就是了,目前 AX370-Gaming K7 看到最新的版本是 F3 版。

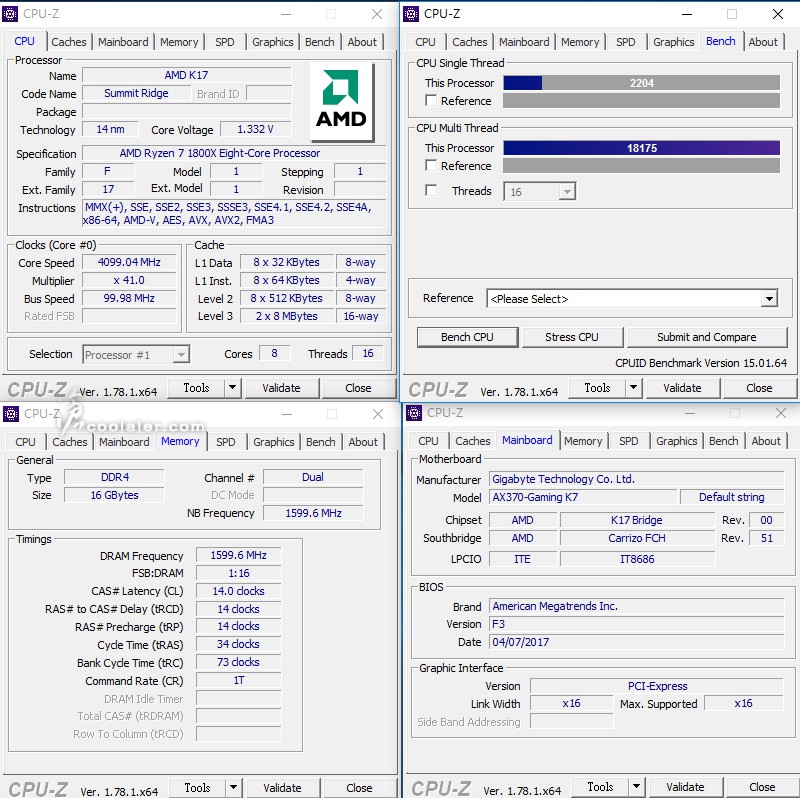

    CPU-Z
    Single Thread:2204
    Multi Thread:18175
    [​IMG]

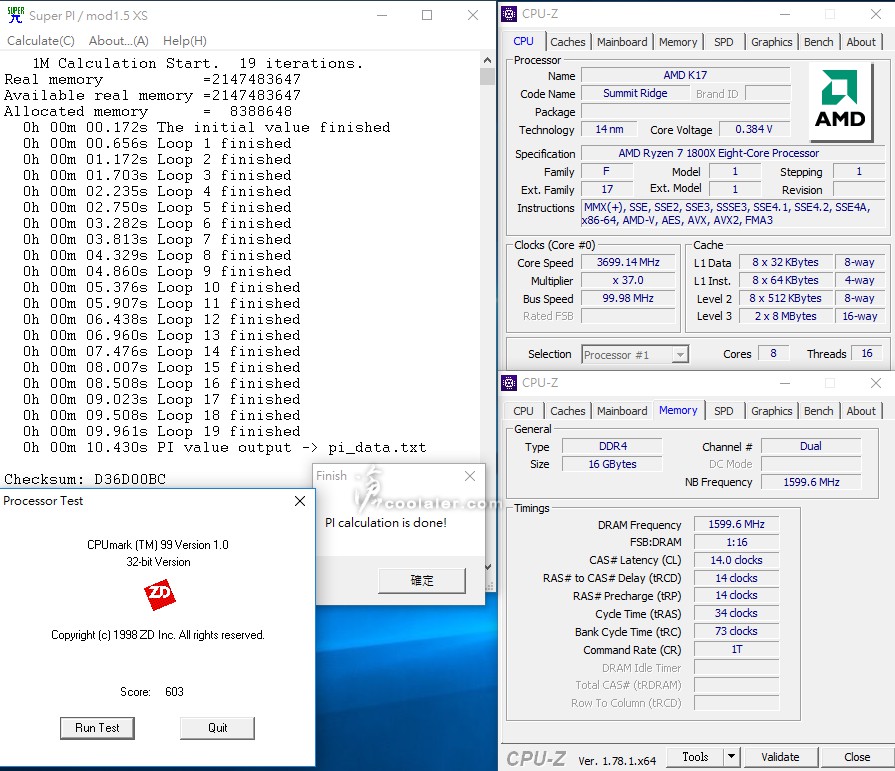

    SuperPI 1M:10.430s
    CPUmark99:603
    [​IMG]

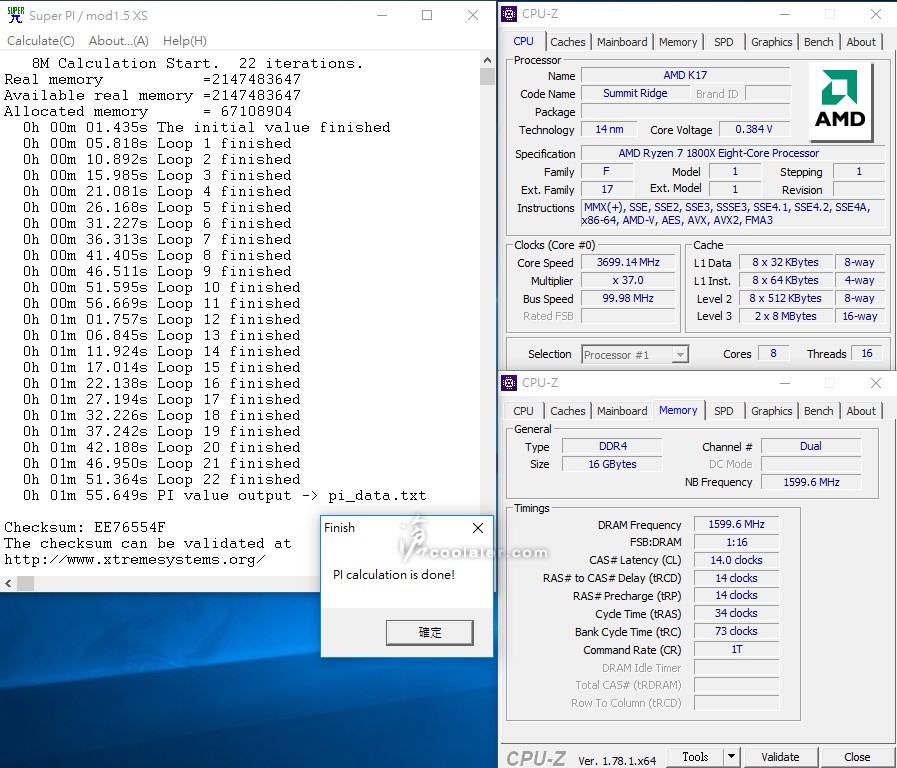

    SuperPI 8M:1m55.649s
    [​IMG]

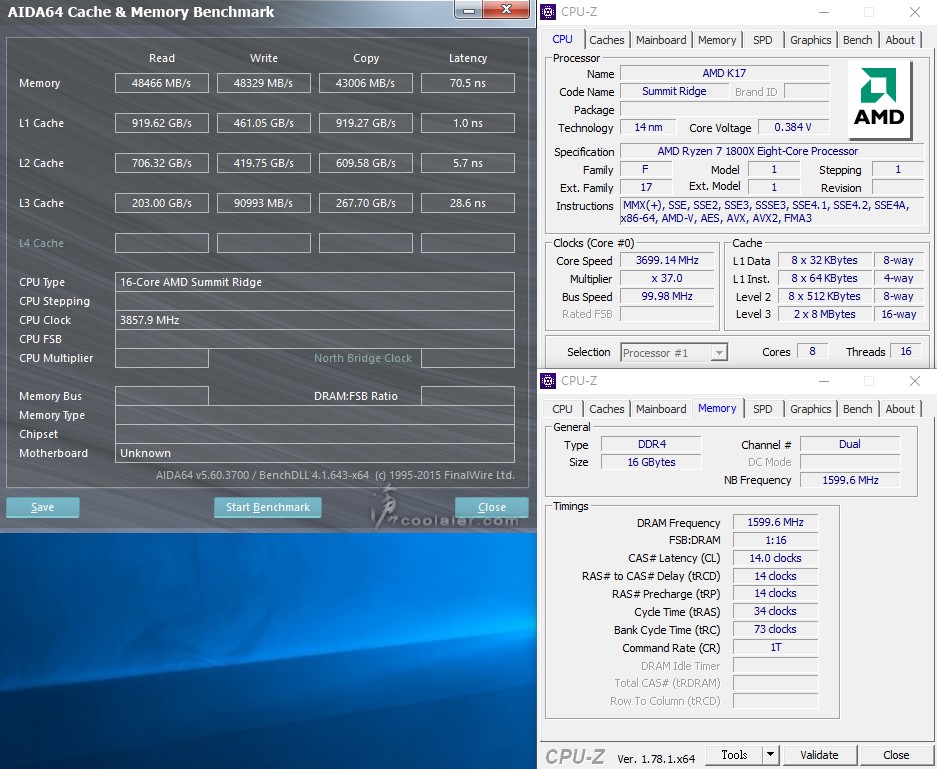

    Memory Benchmark
    Read:48466MB/s
    Write:48329MB/s
    Copy:43006MB/s
    [​IMG]

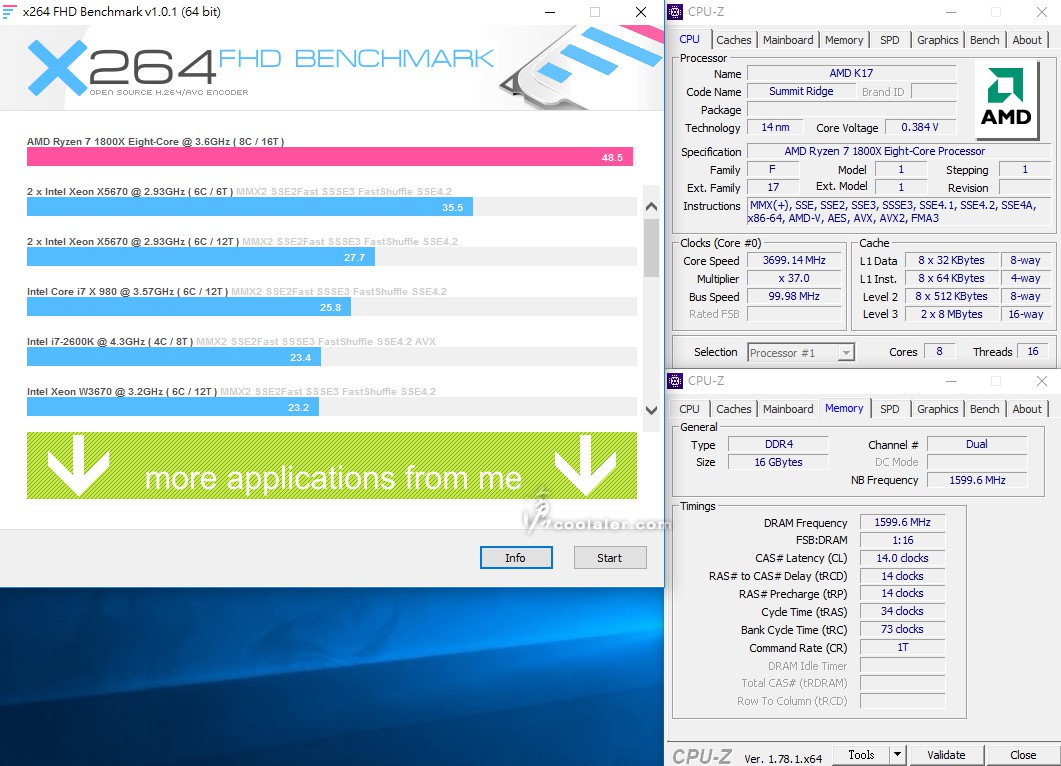

    x264 FHD Benchmark:48.5
    [​IMG]


    CINEBENCH R10
    1 CPU:8036
    x CPU:52487
    OpenGL:6813
    [​IMG]

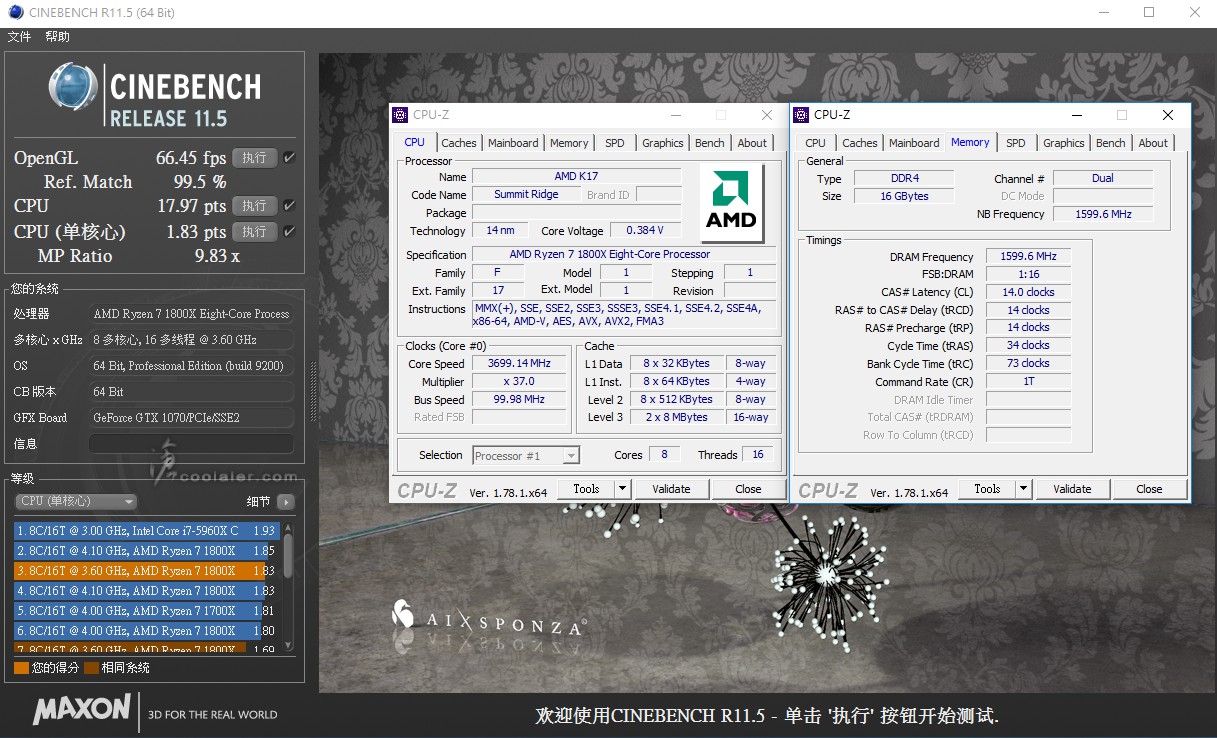

    CINEBENCH R11.5
    OpenGL:66.45fps
    CPU:17.97pts
    CPU單核心:1.83pts
    [​IMG]

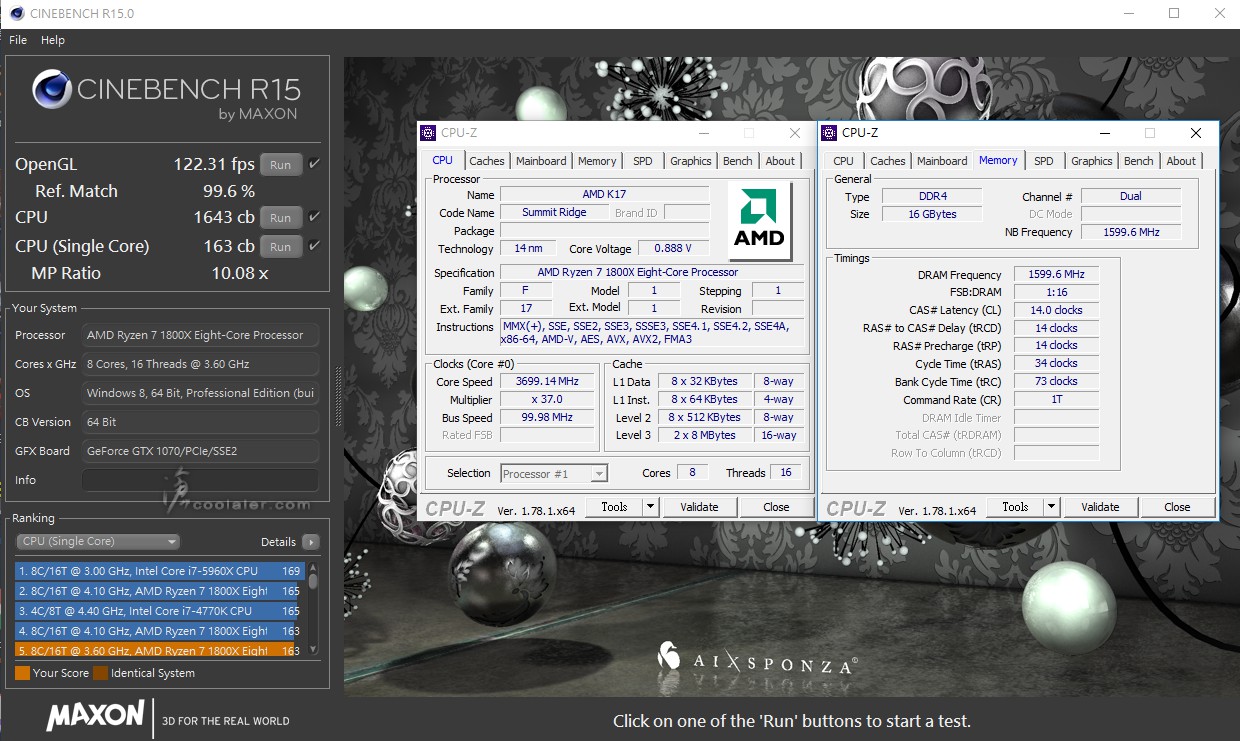

    CINEBENCH R15
    OpenGL:122.31fps
    CPU:1643cb
    CPU單核心:163cb
    [​IMG]

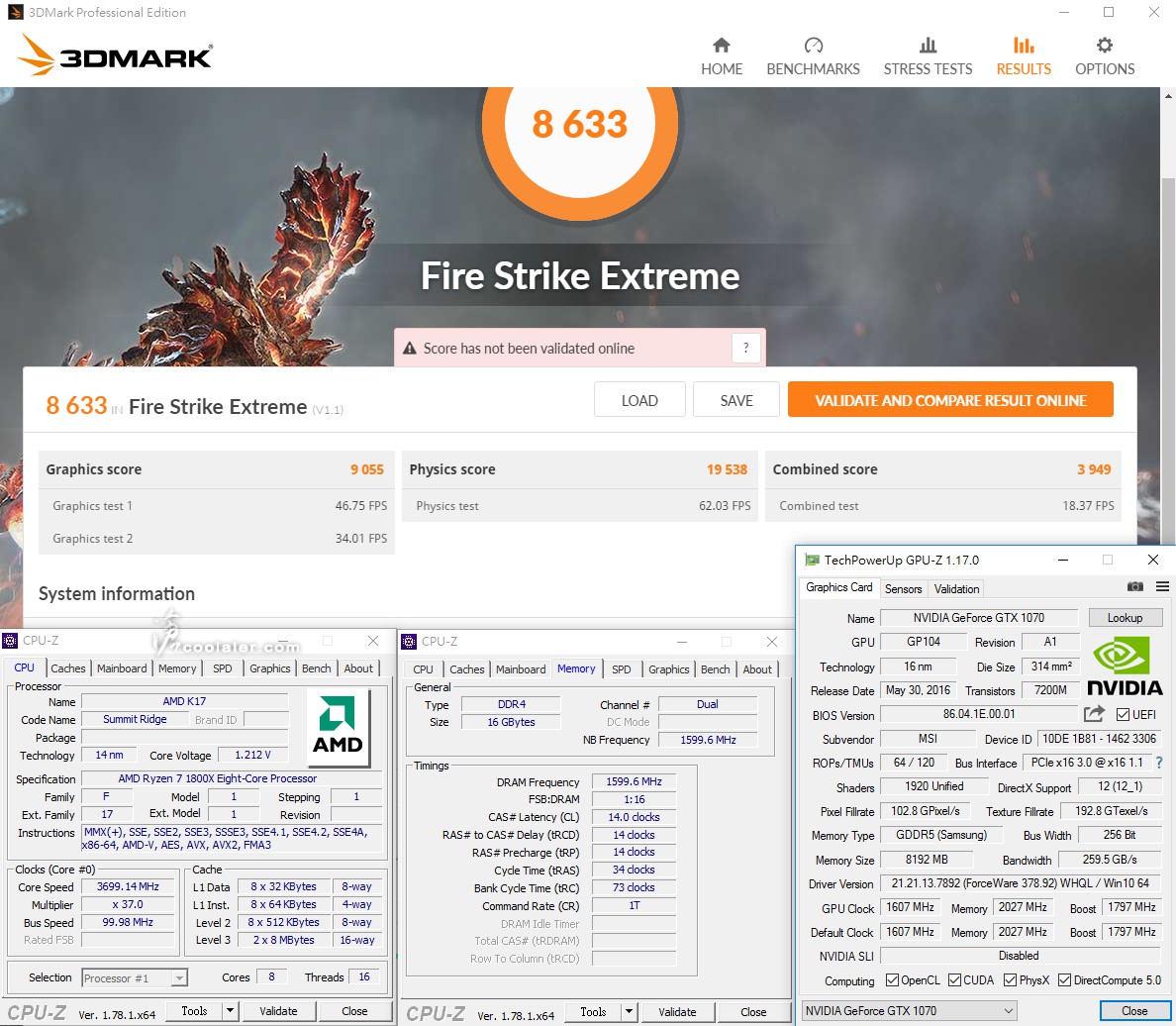

    3DMark Fire Strike Extreme:8633
    Graphics:9055
    Physics:19538
    [​IMG]

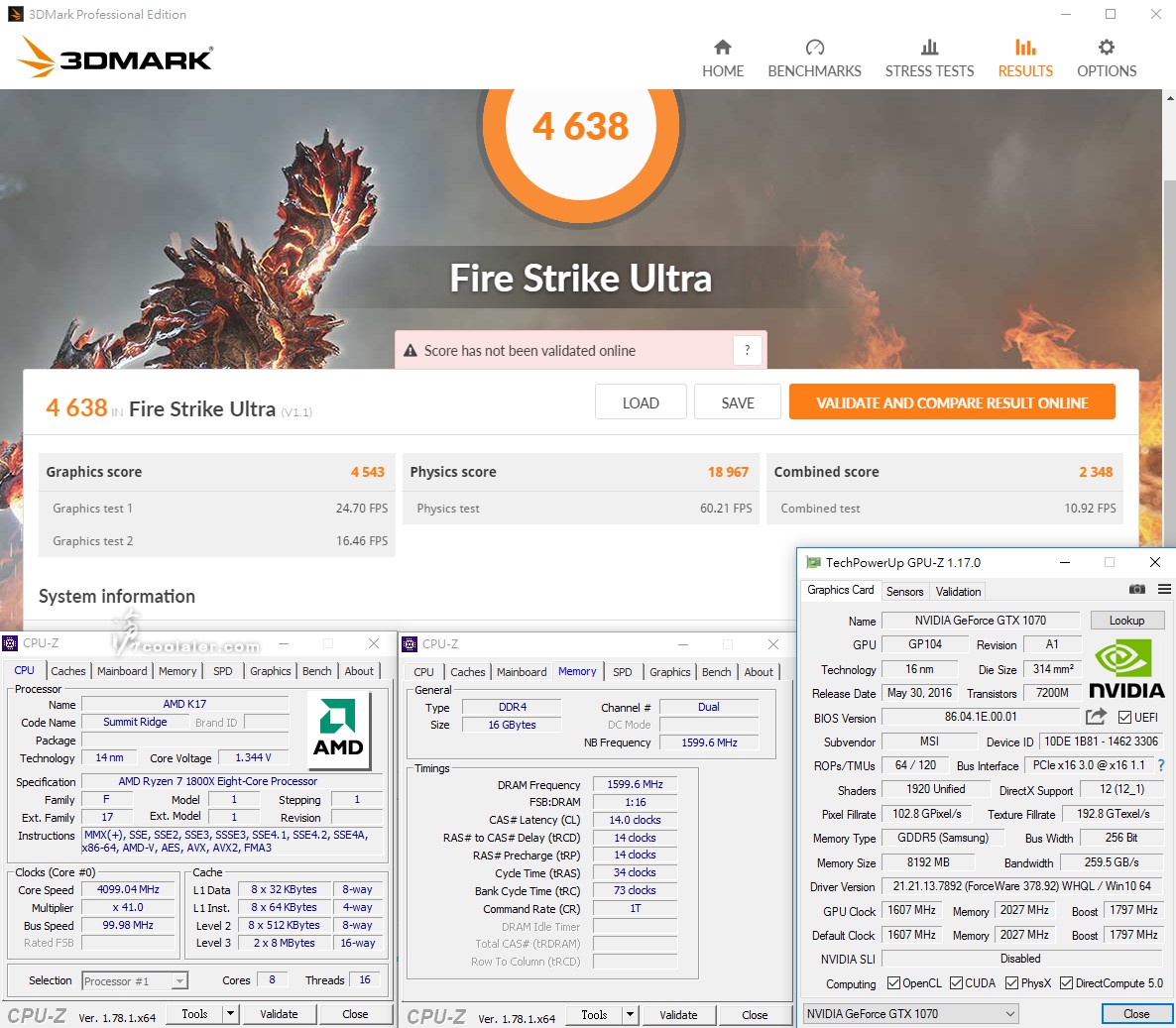

    3DMark Fire Strike Ultra:4638
    Graphics:4543
    Physics:18967
    [​IMG]


    3DMark Time Spy:6410
    Graphics:6183
    CPU:8103
    [​IMG]



    溫度測試

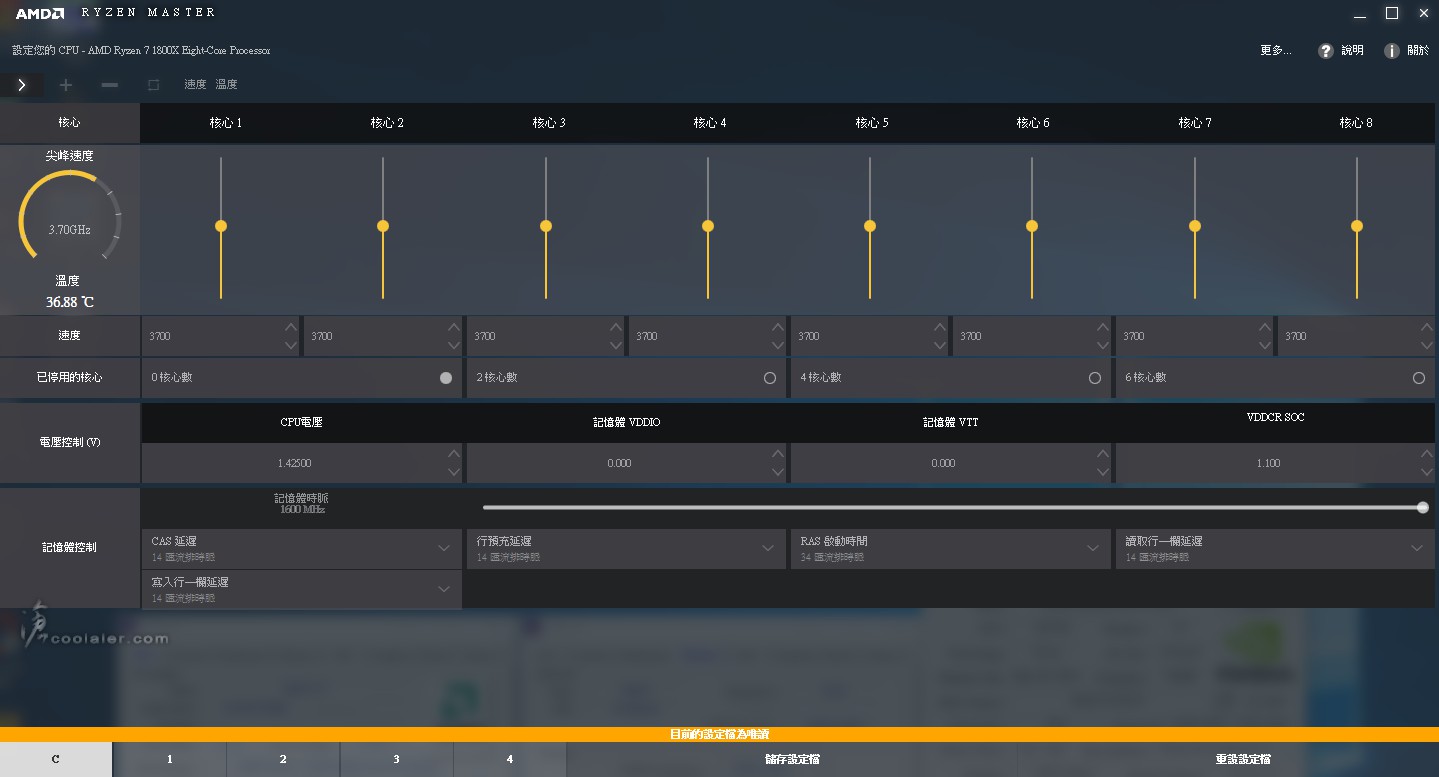

    AMD Ryzen 在 X 版上有設置了+20℃的偏移,官方在 Ryzen Master V1.0.1 版修正了這個bug,可以看到新版的溫度正常多了,待機最低落在36.88度。
    [​IMG]

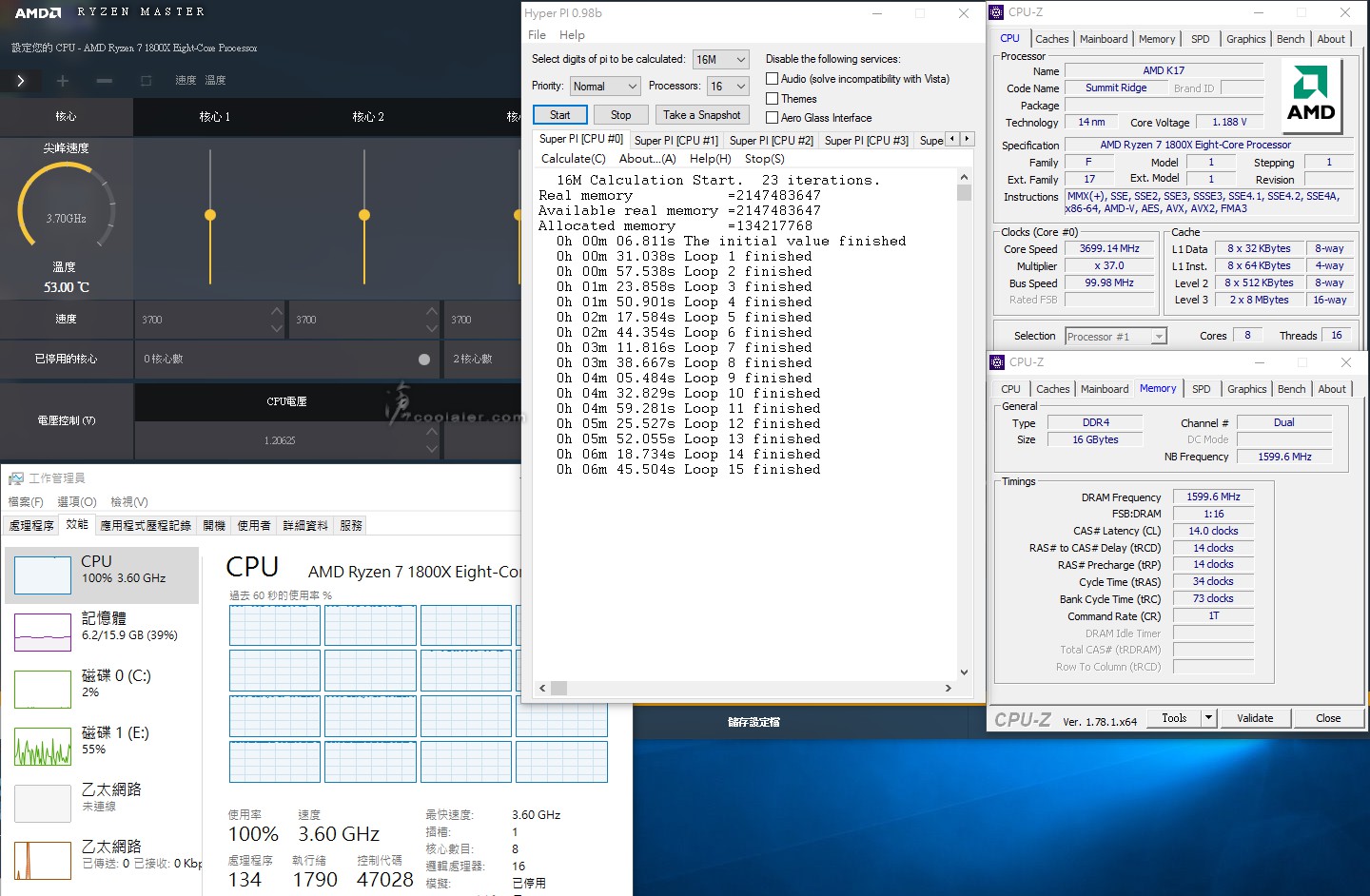

    HyperPI x16 燒機測試最高溫53度。
    [​IMG]




    Ryzen 8 1800X 超頻4.1GHz測試
    先前這顆處理器在別張板子可以輕鬆上4.1GHz沒問題,接著是超頻4.1GHz測試,僅調整倍頻41,電壓BIOS下設1.4125V,可以過測全部項目,記憶體一樣是XMP。

    括弧後面為預設值成績。

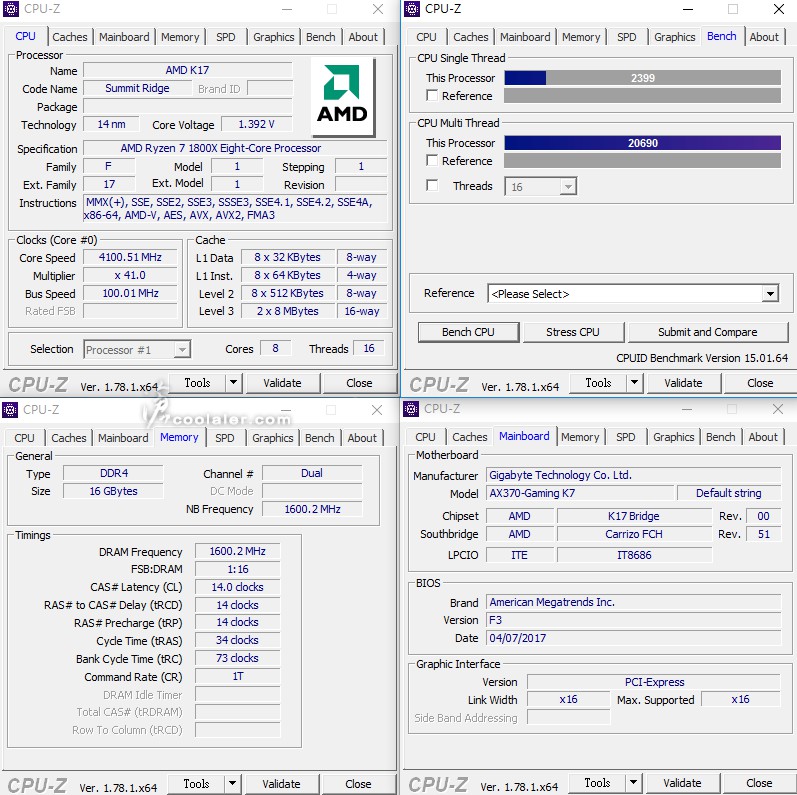

    CPU-Z
    Single Thread:2399(2204)+8.8%
    Multi Thread:20690(18175)+13.8%
    [​IMG]

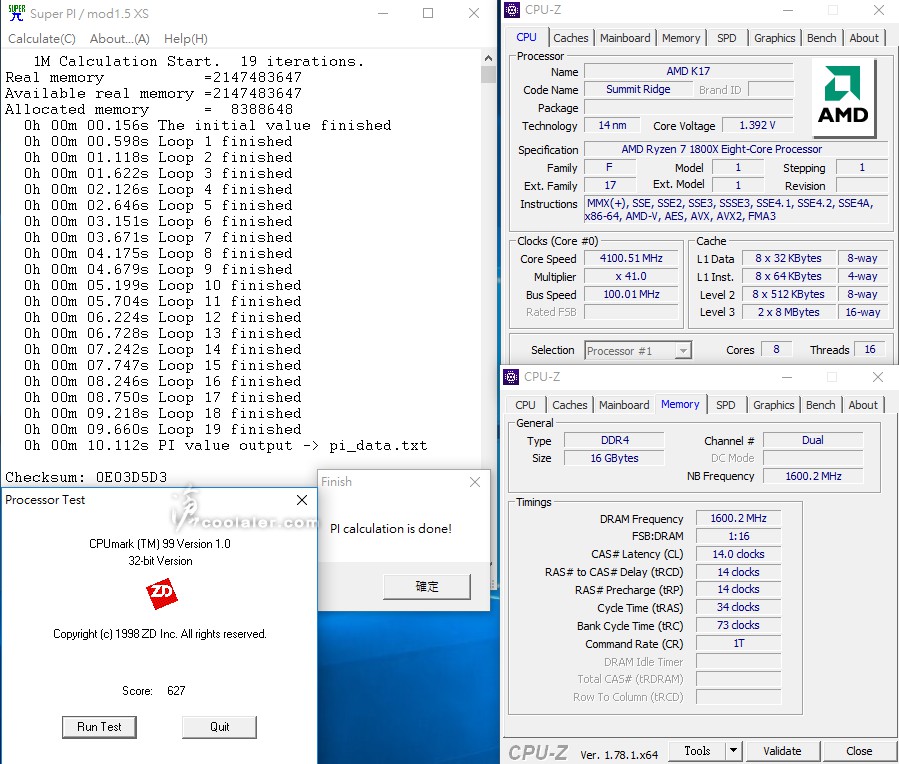

    SuperPI 1M:10.112s(10.430s)+3%
    CPUmark99:627(603)+4%
    [​IMG]


    SuperPI 8M:1m52.474s(1m55.649s)+2.7%
    [​IMG]

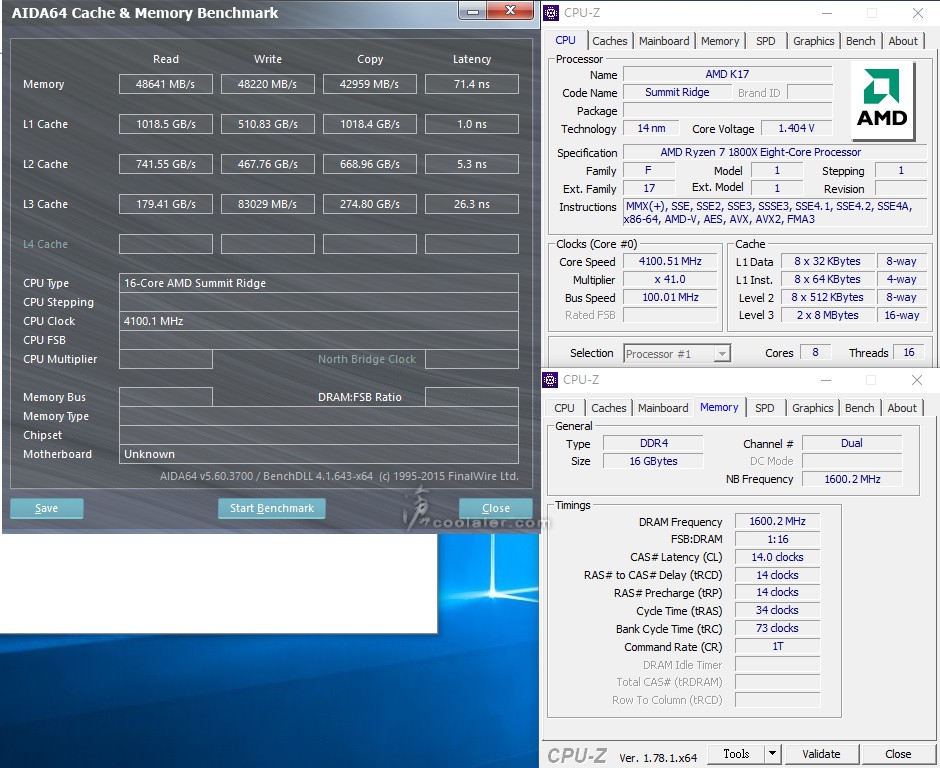

    Memory Benchmark
    Read:48641(48466MB/s)
    Write:48220(48329MB/s)
    Copy:42959(43006MB/s)
    [​IMG]

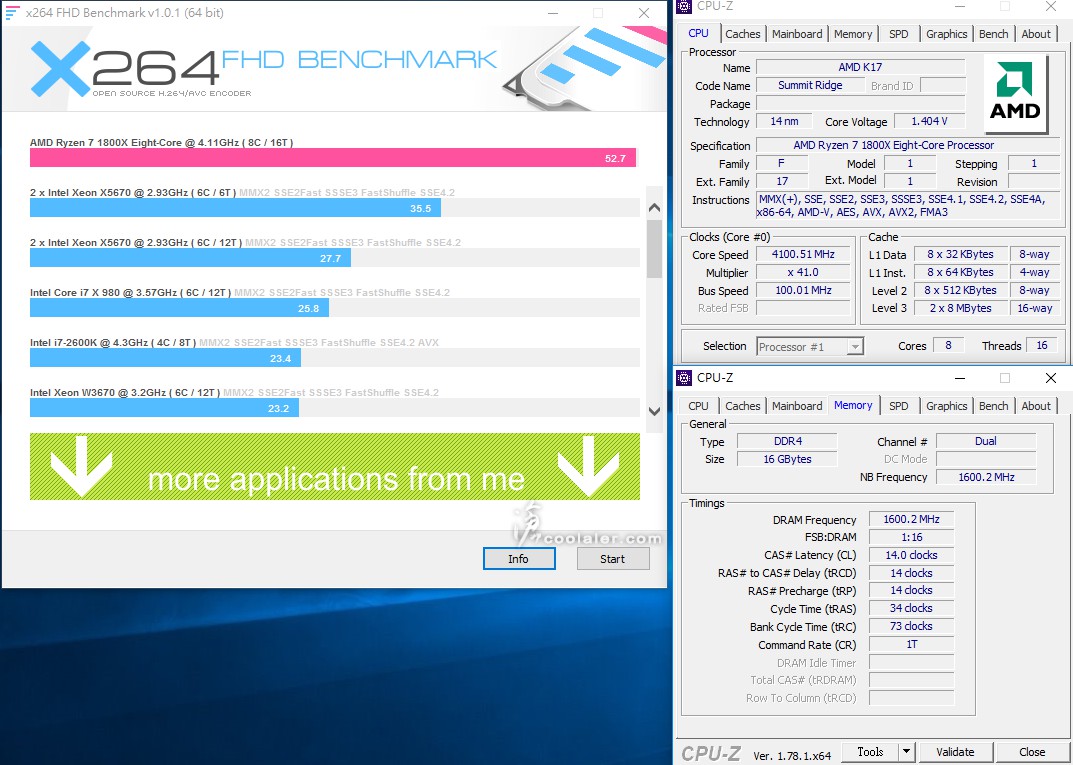

    x264 FHD Benchmark:52.7(48.5)+8.7%
    [​IMG]

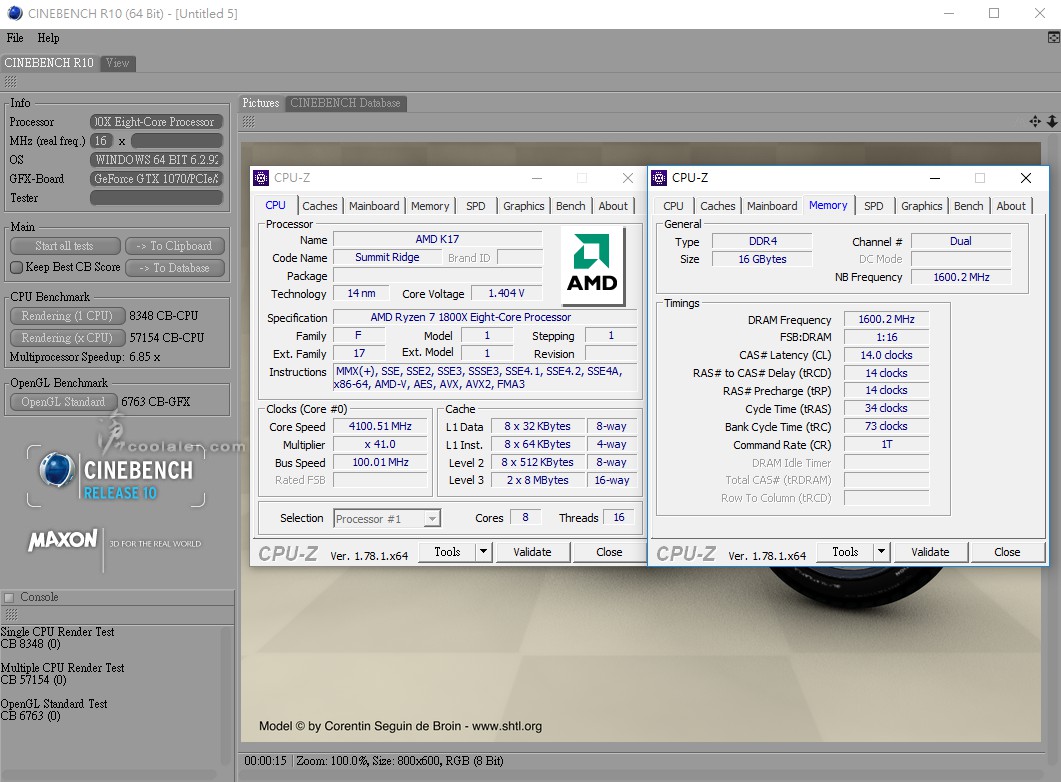

    CINEBENCH R10
    1 CPU:8348(8036)+3.9%
    x CPU:57154(52487)+8.9%
    OpenGL:6763(6813)
    [​IMG]

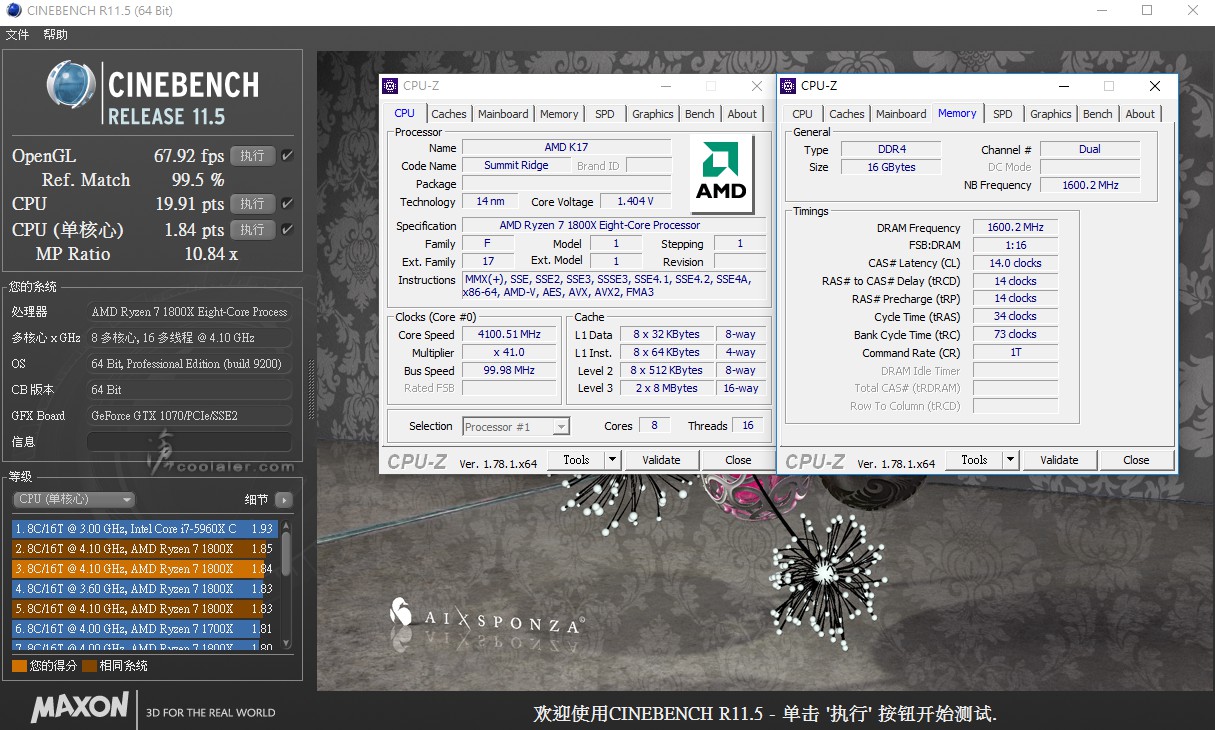

    CINEBENCH R11.5
    OpenGL:67.92(66.45fps)
    CPU:19.91(17.97pts)+10.8%
    CPU單核心:1.84(1.83pts)+0.5%
    [​IMG]

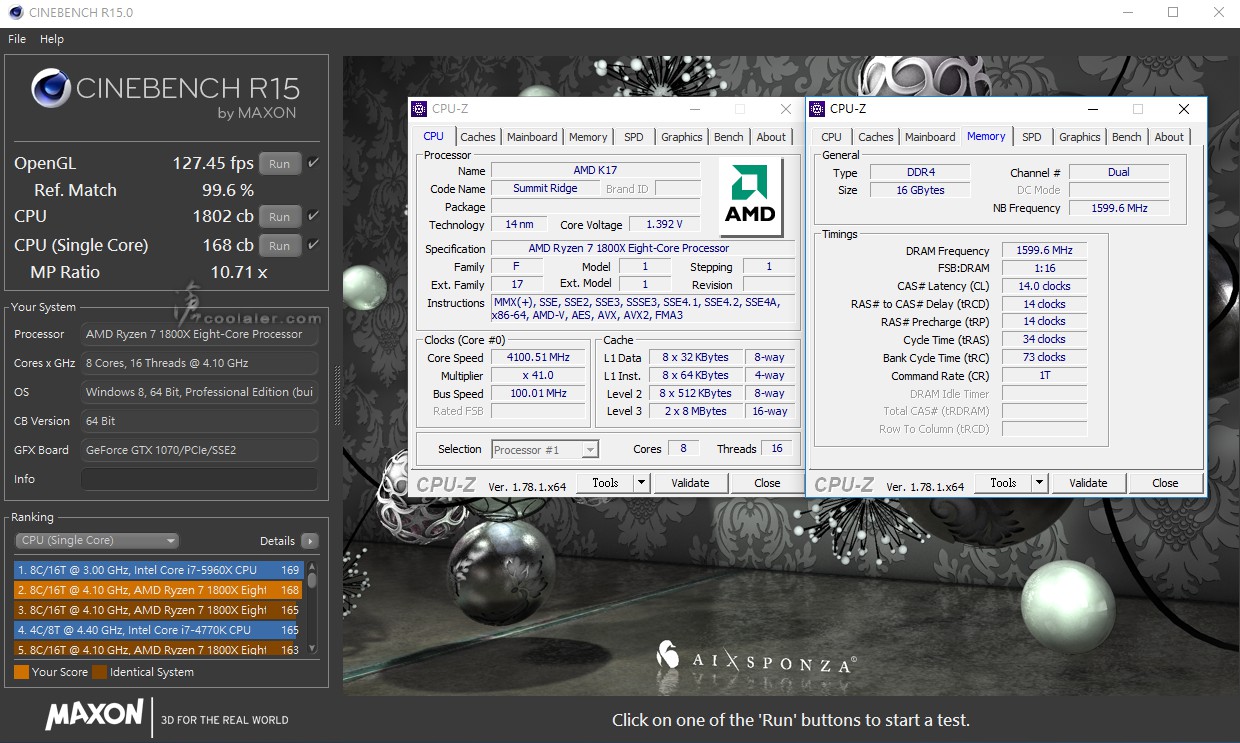

    CINEBENCH R15
    OpenGL:127.45(122.31fps)
    CPU:1802(1643cb)+9.7%
    CPU單核心:168(163cb)+3%
    [​IMG]


    3DMark Fire Strike Extreme:8703(8633)+0.8%
    Graphics:9104(9055)
    Physics:20878(19538)+6.9%
    [​IMG]

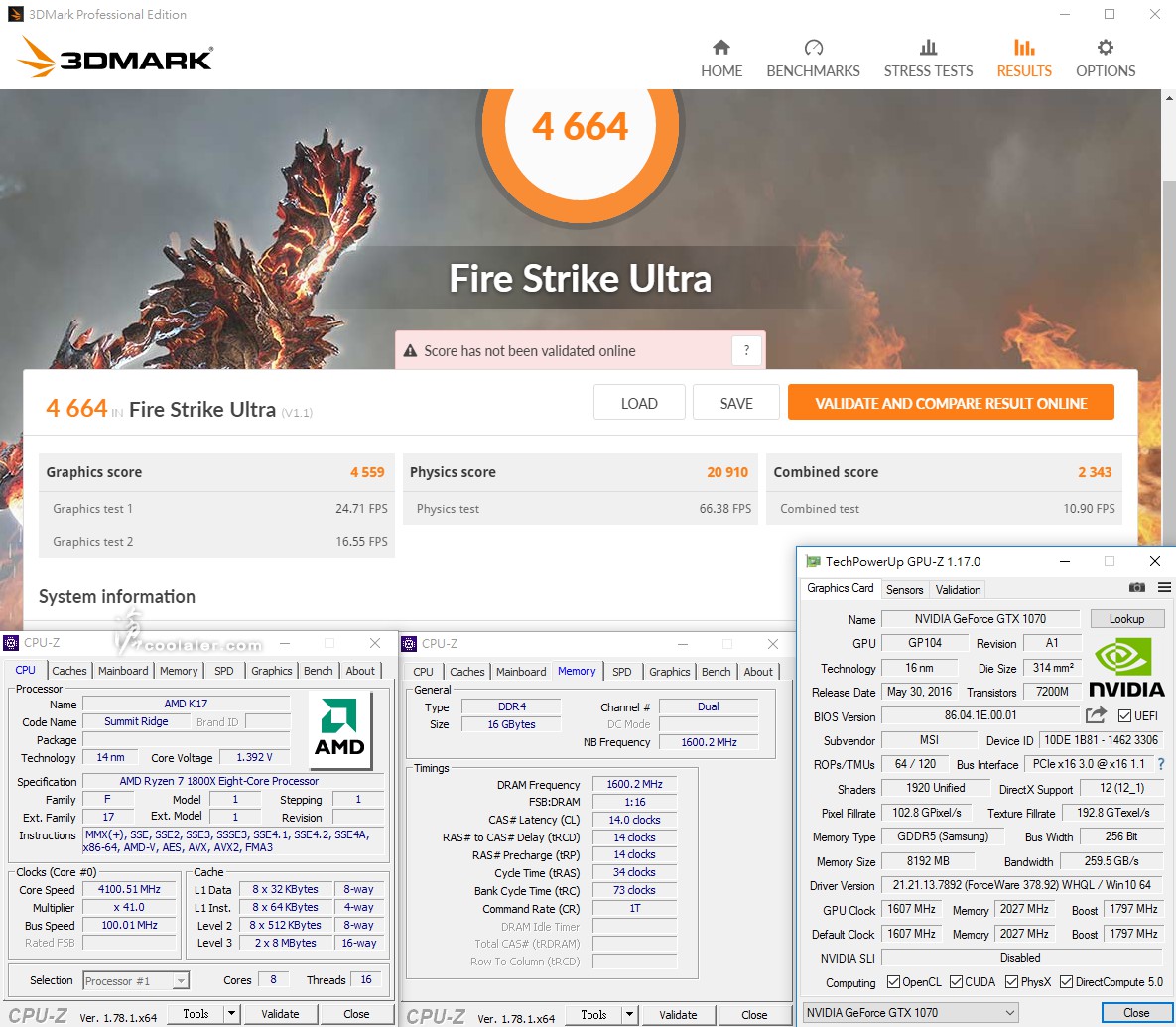

    3DMark Fire Strike Ultra:4664(4638)+0.6%
    Graphics:4559(4543)
    Physics:20910(18967)+10.2%
    [​IMG]

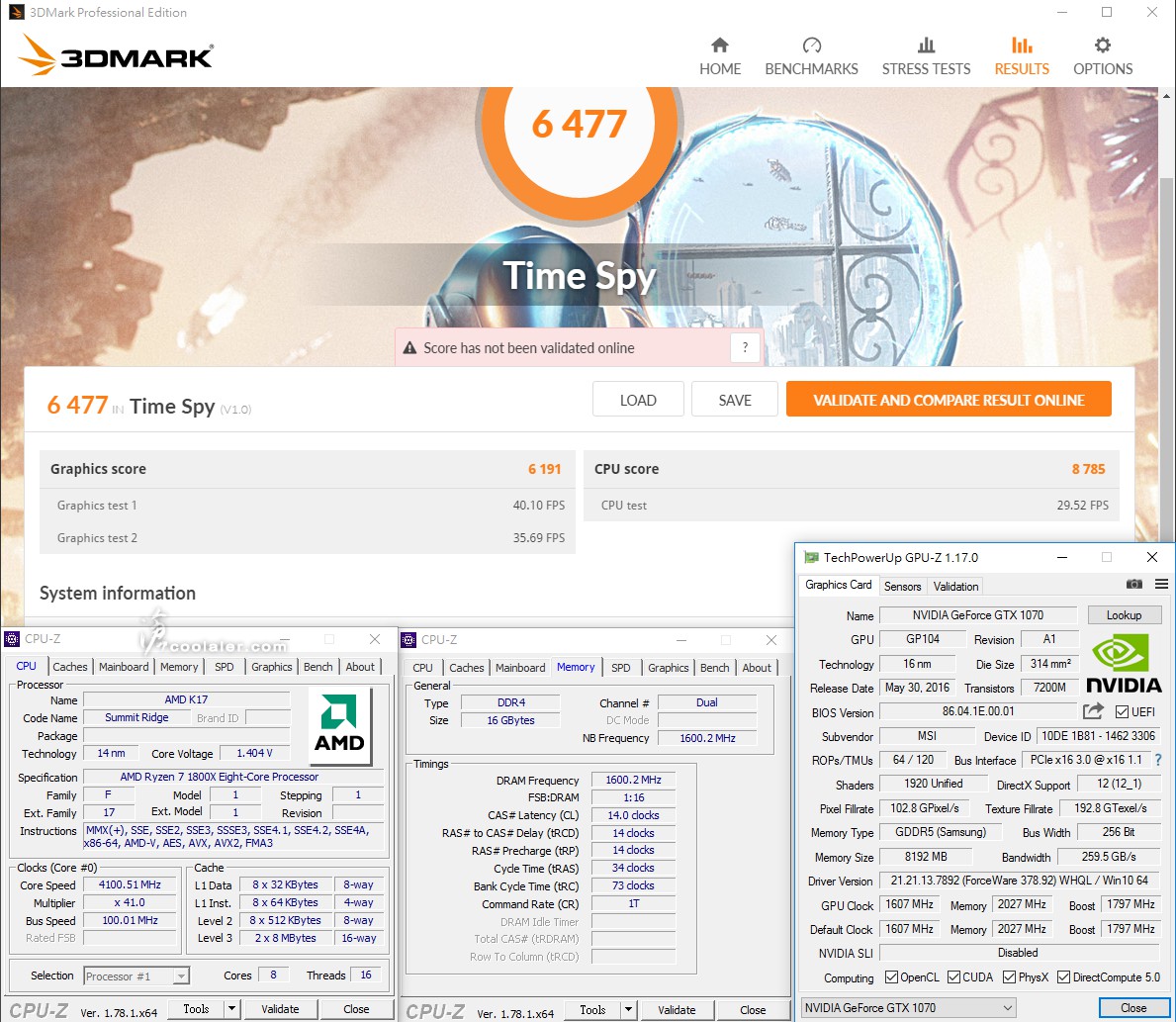

    3DMark Time Spy:6477(6410)+1%
    Graphics:6191(6183)
    CPU:8785(8103)+8.4%
    [​IMG]


    外頻調整
    調整外頻對於超頻新手而比較複雜一點,畢竟有連動到周邊頻率,不如倍頻來得簡單,如增加外頻相對也會增加記憶體頻率,這時若超過記憶體穩定頻率極限,可能就會造成系統不穩,至於這個極限為何大概也只能經由反覆測試得知了,外頻的好處是記憶體可以達到更高的時脈,另外對於拚極限的玩家也可以由外頻來微調時脈。

    以下是不犧牲時脈下的調整,這顆 1800X 風冷與水冷的極限大概就是4.1GHz,即便倍外頻怎麼調整都差不多,外頻設置103.15,倍頻39.75,剛好是4.1GHz,不過在系統下會掉一些外頻,記憶體可以3200MHz小拉至3300MHz。

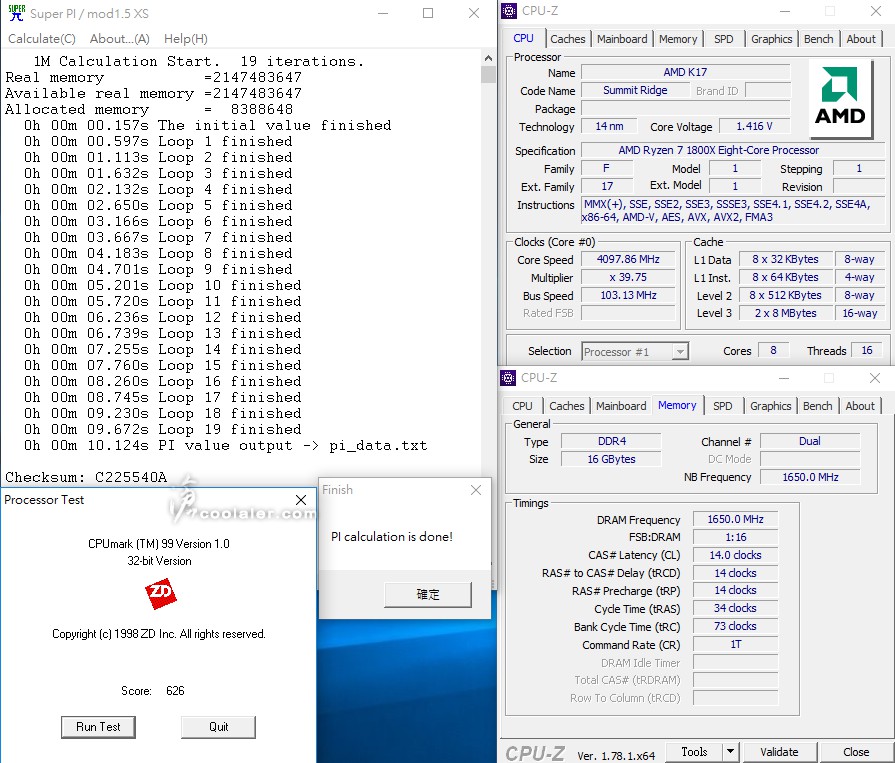

    SuperPI 1M:10.124s(10.112s)
    CPUmark99:626(627)
    [​IMG]

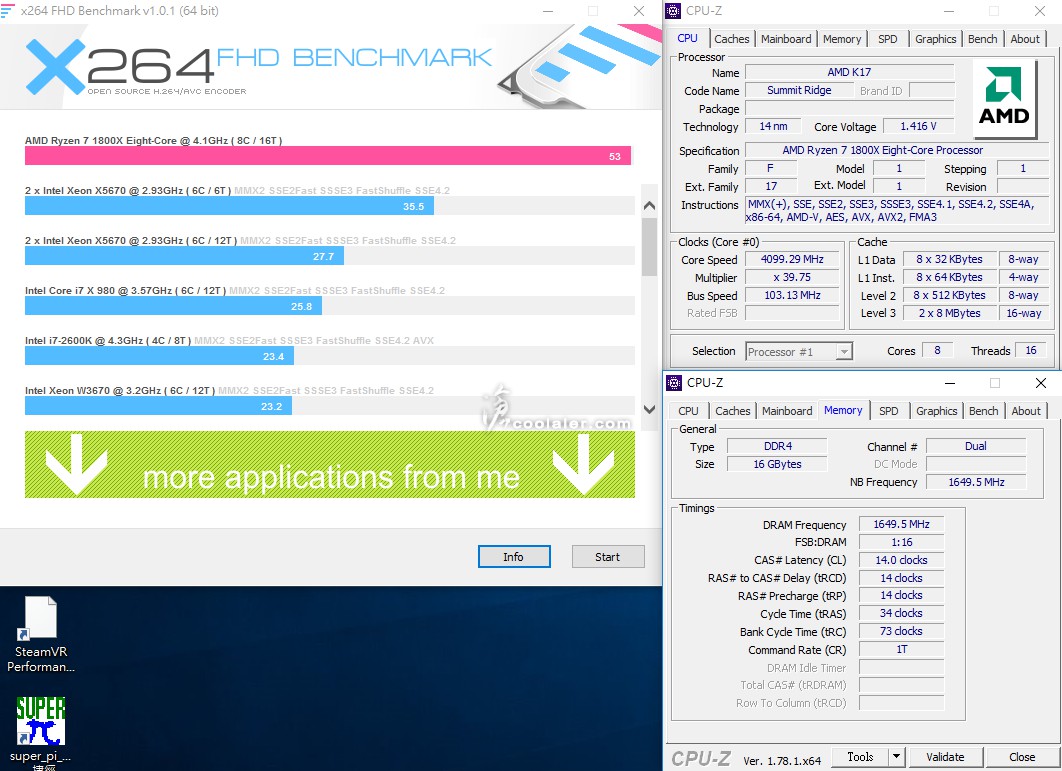

    x264:53(52.7)
    [​IMG]

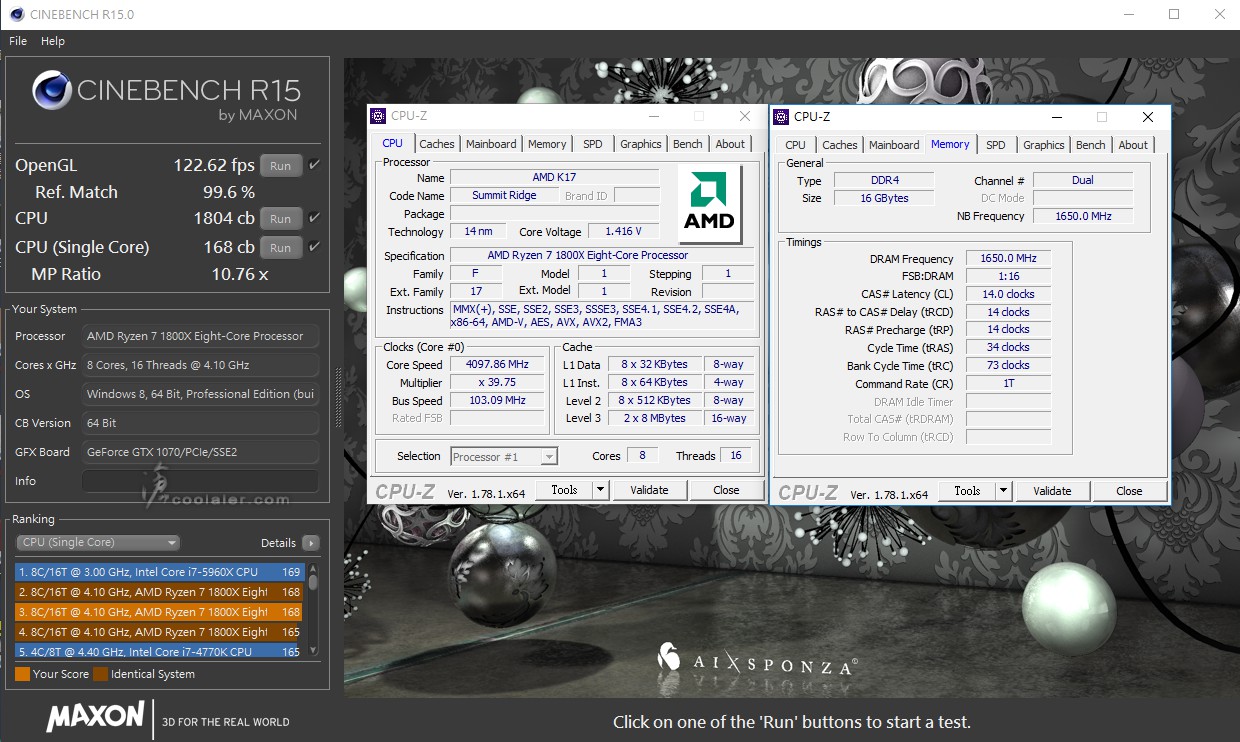

    CINEBENCH R15
    OpenGL:122.62(127.45)
    CPU:1804(1802)
    CPU單核心:168(168)
    [​IMG]


    同樣4.1GHz,CPU效能都差不多,不過記憶體頻寬是比較有感。

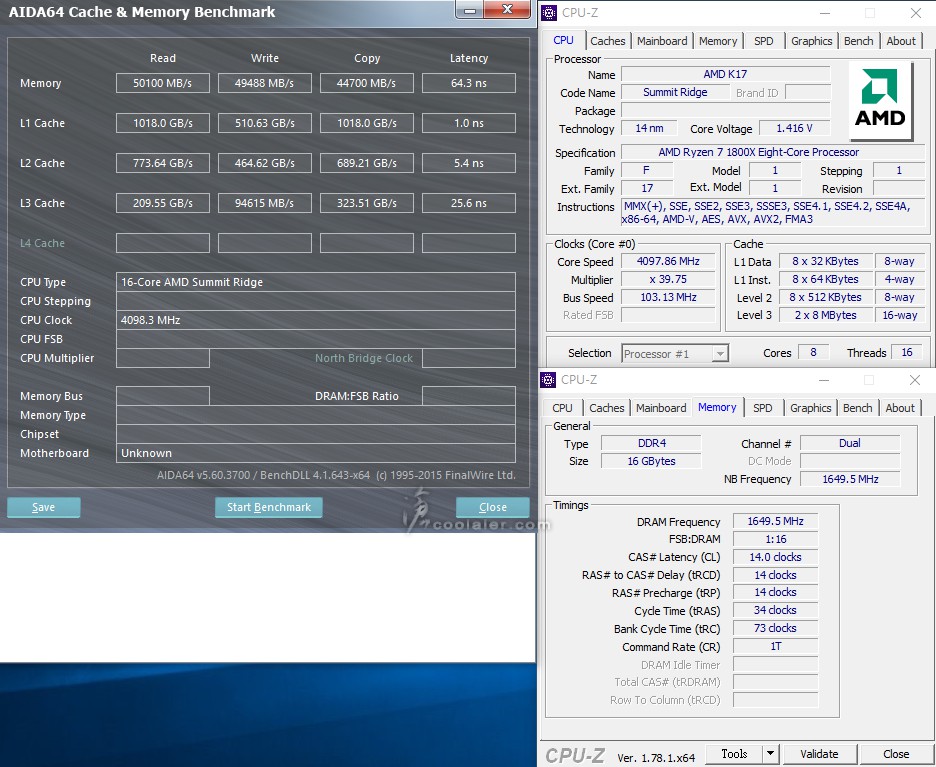

    Memory Benchmark
    Read:50100(48641MB/s)
    Write:49488(48220MB/s)
    Copy:44700(42959MB/s)
    [​IMG]


    小結
    Ryzen 1800X 原本預設的效能來看似乎有比先前所測得的效能來得高一些些,可能是 BIOS 更新微代碼有關,猜測預設時 Turbo 的效率可能變好了,不過超頻4.1GHz下的效能就跟之前所測得的數據差不多。另外X版的溫度原本加上去的偏移也進行了修正,現在所看到的溫度就比較正常了。

    目前 AX370-Gaming K7 以及 Gaming 5 都已經上市販售,這兩張實際上差異僅在 K7 多了外頻調整,當然還有價格上的差異以及外觀顏色,Gaming K7 要貴一些,如果您需要更靈活的超頻應用以及記憶體調整,倒是可以考慮直上 K7。
